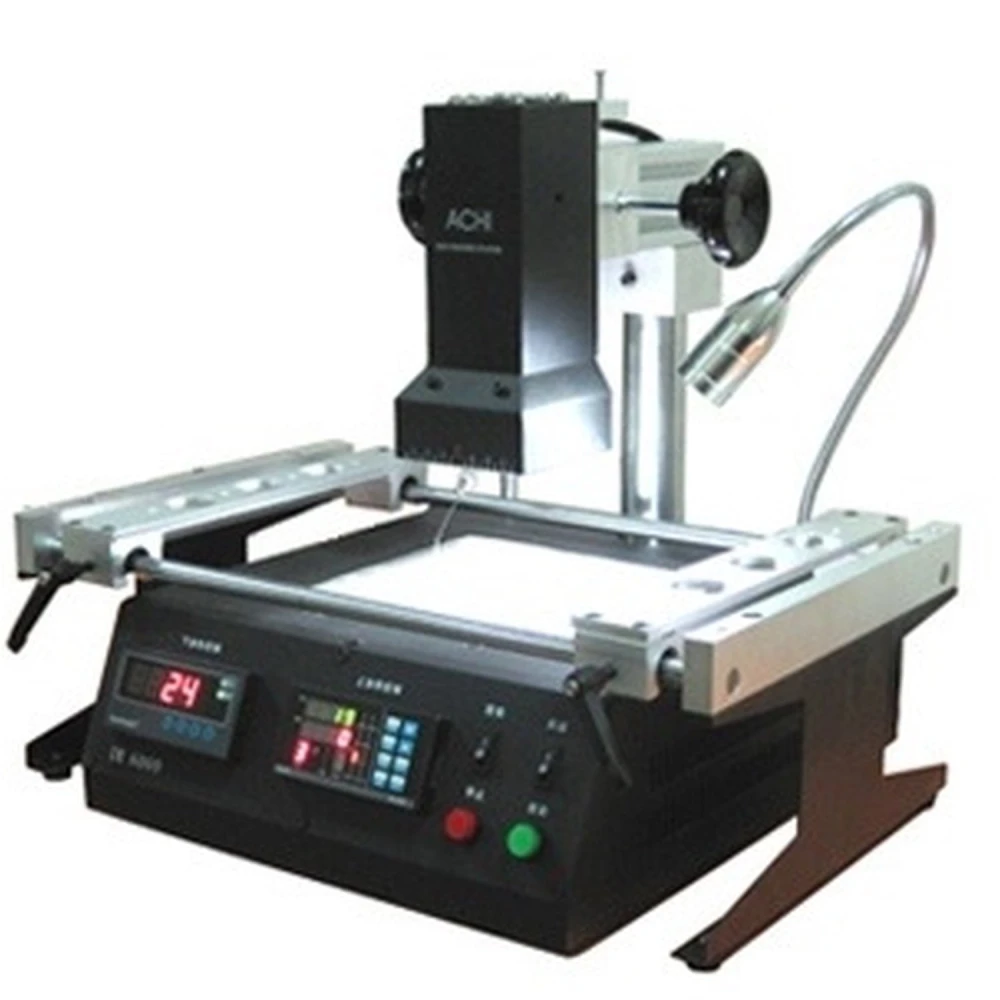

Achi IR6000 stație de lipit infraroșu pentru rework plăci electronice
Marcă: Achi
TVA inclus (Fără TVA: 3.237,00 lei)
Reduceri la cantitate
| Cantitate | Preț | Salvează |
|---|---|---|
| 2+ | 3.697,95 lei | -4% |
| 10+ | 3.620,91 lei | -6% |
| 20+ | 3.466,83 lei | -10% |
Stația de lipit infraroșu Achi IR6000 este un echipament specializat pentru rework-ul plăcilor de circuit imprimat de dimensiuni medii. Utilizează radiație infraroșie pentru a încălzi cositorul, permițând un proces eficient și controlat atât pentru lipirea, cât și pentru dezlipirea componentelor electronice precum BGA, QFP și alte tipuri de plăci.
Încălzitorul inferior de 180×180 mm asigură o încălzire uniformă pe o suprafață largă, reducând la minimum distorsiunea termică ce poate apărea cu încălzitoarele locale. În plus, oferă opt profile de temperatură programabile, care permit selectarea modului de lipire potrivit pentru diferite tipuri de cositor, inclusiv cele fără plumb.
Caracteristici cheie ale Achi IR6000
- Masă pliabilă cu suporturi mobile: facilitează fixarea stabilă și montarea plăcilor în timpul procesului.
- Încălzitor superior mobil: poate fi reglat pe verticală și orizontală pentru poziționare precisă.
- Iluminare LED integrată: luminează punctul de lipire pentru vizibilitate și precizie mai bune.
- Senzor de temperatură în zona de lucru: montat pe un suport flexibil pentru orientare către locul dorit.
- Control independent al temperaturii: pentru încălzitoarele superior și inferior, prin termocupluri cu precizie ridicată (±0.5%).
- Alarmă sonoră: avertizează când încălzitorul superior atinge temperatura programată.
- Profile de temperatură programabile: permit adaptarea procesului la diferite lipiri și componente.
- Conectare la PC prin port RS-232: pentru control și monitorizare avansate.
- Control în buclă închisă: asigură o încălzire precisă și constantă.
Specificații tehnice
- Tip încălzitor: ceramic
- Tensiune: 220 V
- Încălzitor superior: infraroșu, 80 × 80 mm, 500 W
- Încălzitor inferior: infraroșu, 180 × 180 mm, 800 W
- Putere totală: 1350 W
- Control temperatură: independent pentru încălzitoarele superior și inferior, cu alarmă pentru cel superior
- Dimensiune maximă chip aplicabil: 70 × 70 mm
- Dimensiune maximă PCB aplicabilă: 400 × 305 mm
- Temperatură maximă de încălzire: 400°C
- Dimensiuni: 475 × 480 × 420 mm
- Greutate: 18 kg
Utilizări tipice
Această stație este ideală pentru atelierele de reparații electronice, în special pentru rework și lipirea plăcilor cu componente BGA și QFP. Precizia și controlul său permit lucrări pe plăci de console de jocuri, dispozitive electronice de consum și întreținerea circuitelor complexe.
Compatibilitate
Compatibilă cu plăci de circuit imprimat de până la 400 × 305 mm și chipuri cu dimensiunea maximă de 70 × 70 mm. Suportă lipirea tradițională și fără plumb datorită profilelor de temperatură reglabile.
Conținutul pachetului
- Stație de lipit Achi IR6000
- Cablu de date
- Termocuplu cu suport de montare
- Manual de utilizare
- CD cu software pentru control și configurare
- Masă pliabilă cu suporturi mobile pentru fixare stabilă
- Încălzitor superior reglabil pe verticală și orizontală
- Iluminare LED integrată în zona de lipire
- Senzor de temperatură cu suport flexibil pentru precizie
- Control independent al temperaturii cu alarmă sonoră
- Opt profile de temperatură programabile
- Conectare la PC prin port RS-232 pentru control avansat
- Încălzitoare ceramice infraroșii cu putere mare
- Compatibilă cu plăci de până la 400x305 mm și chipuri 70x70 mm
- Temperatură maximă de 400°C pentru diverse aplicații
Întrebări și răspunsuri ale clienților
Ce avantaje oferă sistemul cu dublu încălzitor infraroșu al ACHI IR6000 față de stațiile de lipit cu aer cald în lucrările BGA?
ACHI IR6000 folosește încălzitoare infraroșii superioare și inferioare, reducând curentul de aer și prevenind deplasarea componentelor mici, în plus încălzește mai uniform piese delicate precum BGA și QFP. Spre deosebire de aerul cald, minimizează riscul de deteriorare fizică sau de cădere a componentelor, obținând o difuzie termică mai bună pe suprafețe mari (până la 180 × 180 mm). Este ideală pentru PCB-uri multistrat sensibile la gradientul termic.
Care sunt dimensiunile și greutatea aproximativă a stației ACHI IR6000 și ce accesorii sunt incluse în cutie?
Dimensiunile aproximative ale ACHI IR6000 sunt 470 × 440 × 320 mm, iar greutatea este de aproximativ 13 kg. În cutie se includ de obicei: stația principală, suporturi mobile reglabile, sondă de tip termocuplu, lampă LED integrată, cablu de alimentare și manual de bază. Este recomandat să verificați cu furnizorul detaliile exacte, deoarece conținutul poate varia în funcție de lot.
Ce tip de întreținere preventivă necesită ACHI IR6000 și care este durabilitatea estimată a rezistențelor ceramice?
Întreținerea preventivă recomandată include curățarea regulată a suprafețelor și senzorilor, verificarea conexiunilor electrice și controlul termocuplului. Rezistențele ceramice au de obicei o durată de viață între 2.000 și 5.000 de ore în utilizare normală, în funcție de ventilație și ciclurile termice. Se recomandă evitarea șocurilor și a blocării orificiilor de iradiere.
Ce tip de probleme operaționale sunt comune la ACHI IR6000 și cum se recomandă soluționarea lor?
Cele mai raportate probleme sunt variațiile neașteptate de temperatură, cauzate de termocupluri slăbite sau murdare, și alertele de supraîncălzire din cauza ventilației slabe. Se recomandă verificarea și curățarea regulată a conexiunilor și senzorilor. Dacă stația nu pornește, verificați siguranțele și dacă linia de 220 V este stabilă. Înlocuirea componentelor trebuie făcută conform specificațiilor producătorului.
Pentru ce tip de plăci este potrivită Achi IR6000?
Este potrivită pentru plăci de circuit imprimat de dimensiuni medii, inclusiv BGA, QFP și alte tipuri, cu o dimensiune maximă a PCB-ului de 400x305 mm.
Stația permite lipirea cu cositor fără plumb?
Da, dispune de opt profile de temperatură programabile care permit lucrul cu lipiri tradiționale și fără plumb.
Cum se controlează temperatura la Achi IR6000?
Temperatura se controlează independent la încălzitoarele superior și inferior prin termocupluri, cu o precizie de ±0.5% și alarmă sonoră pentru încălzitorul superior.
Se poate conecta stația la un computer?
Da, stația se conectează la un PC prin portul RS-232 pentru control și monitorizare avansate.
Ce accesorii include stația?
Include cablu de date, termocuplu cu suport de montare, manual de utilizare și CD cu software.
