Cablu prelungitor OBD2 mamă 1m pentru diagnoză auto precisă

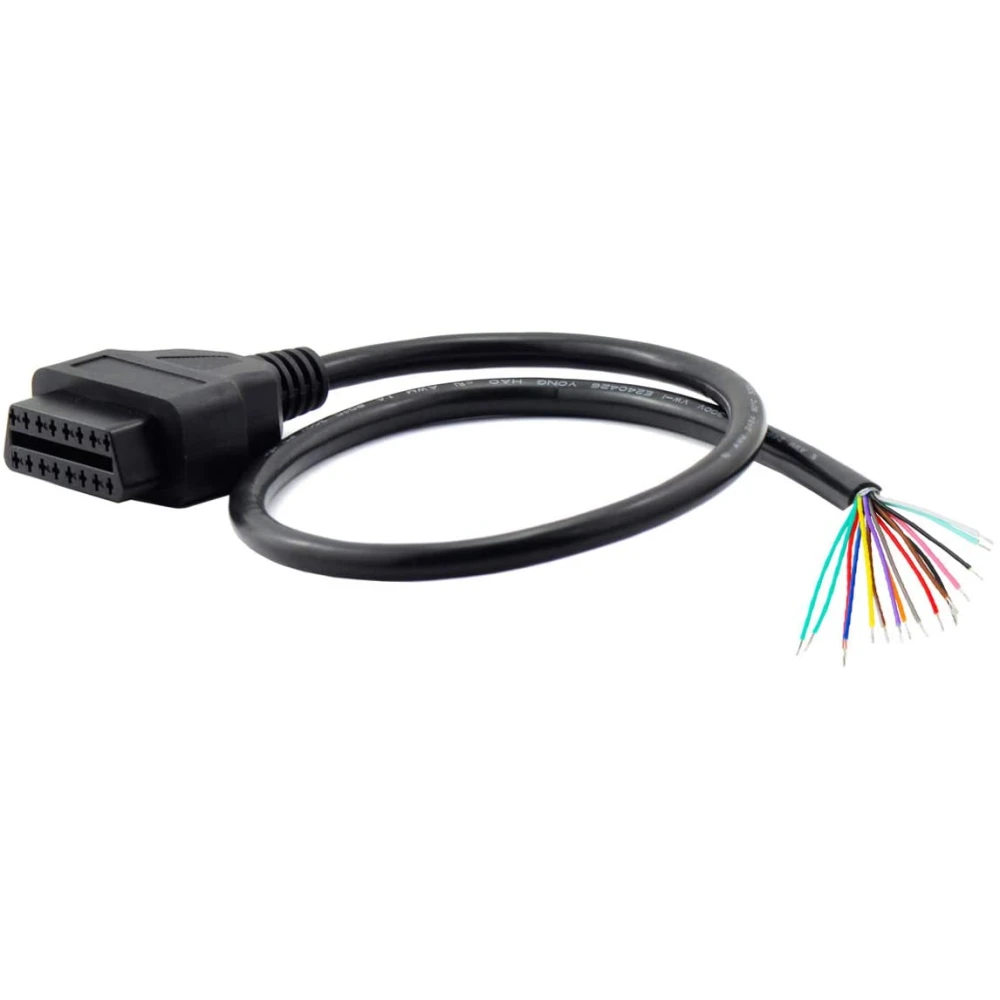

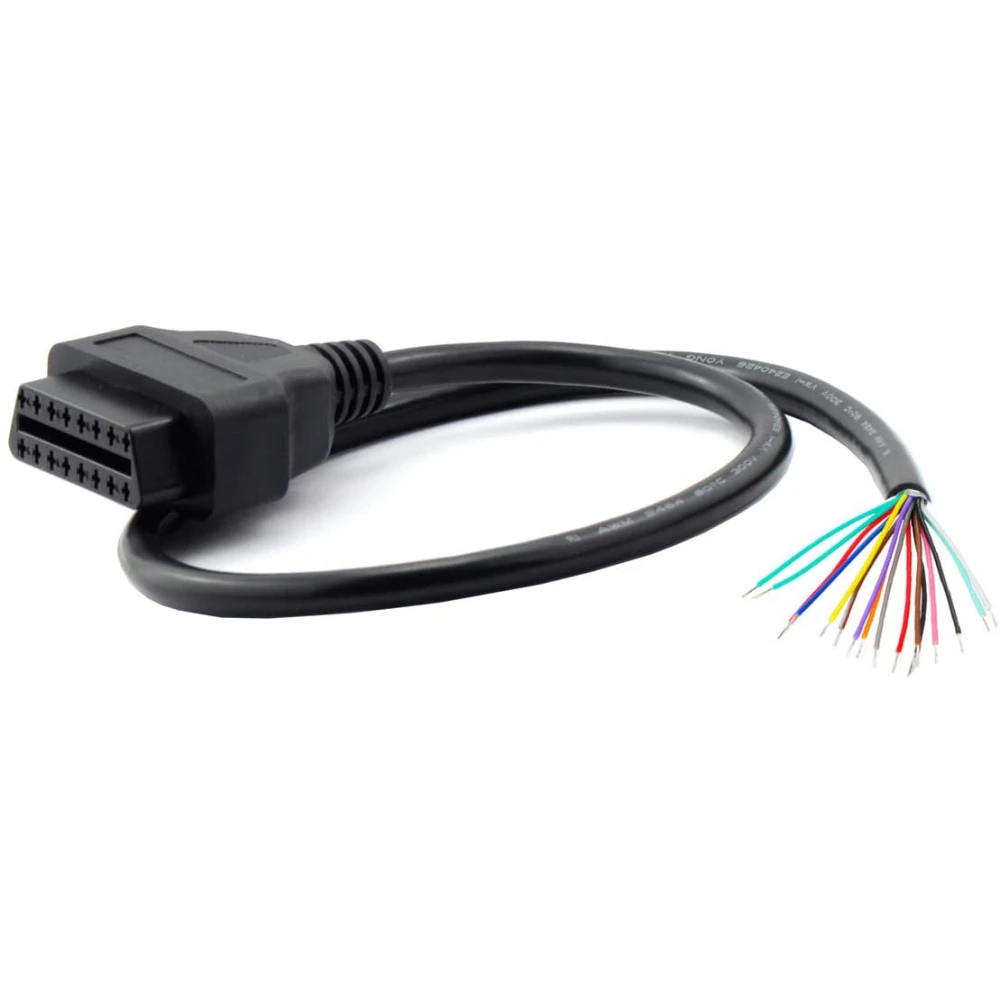

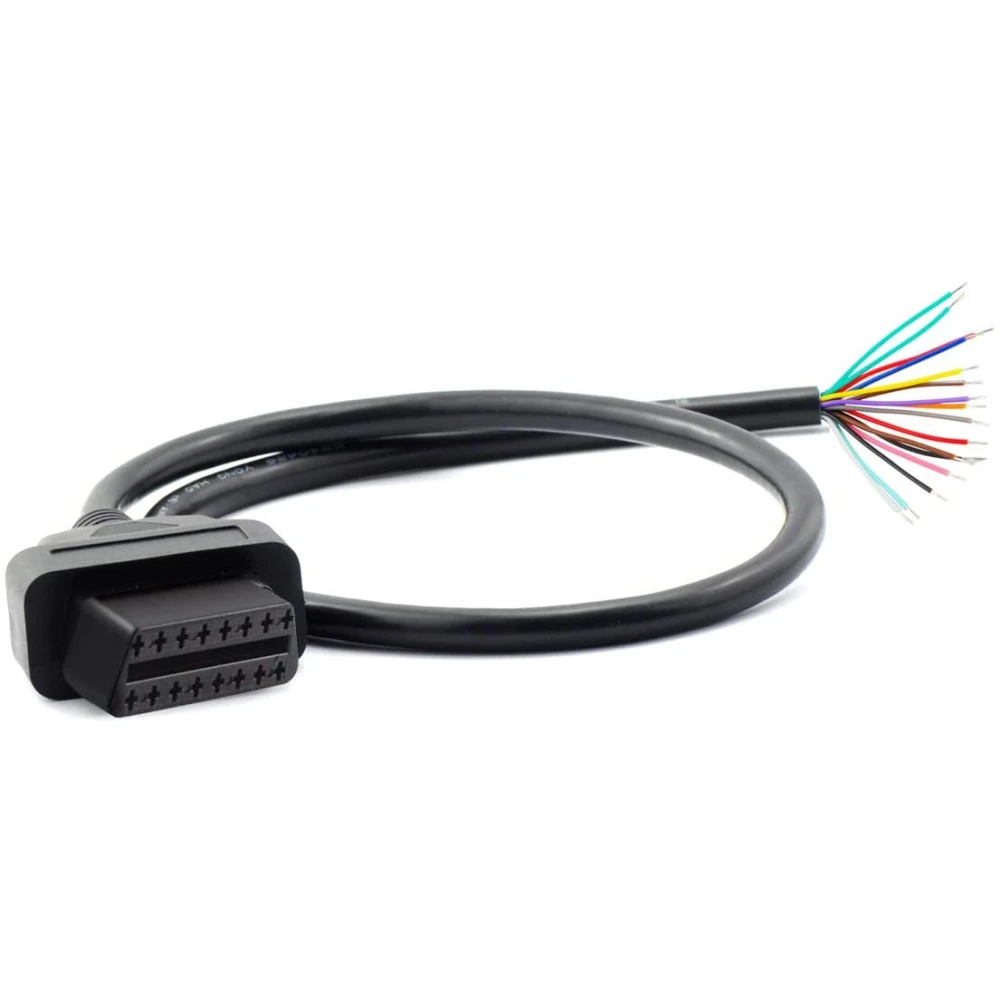

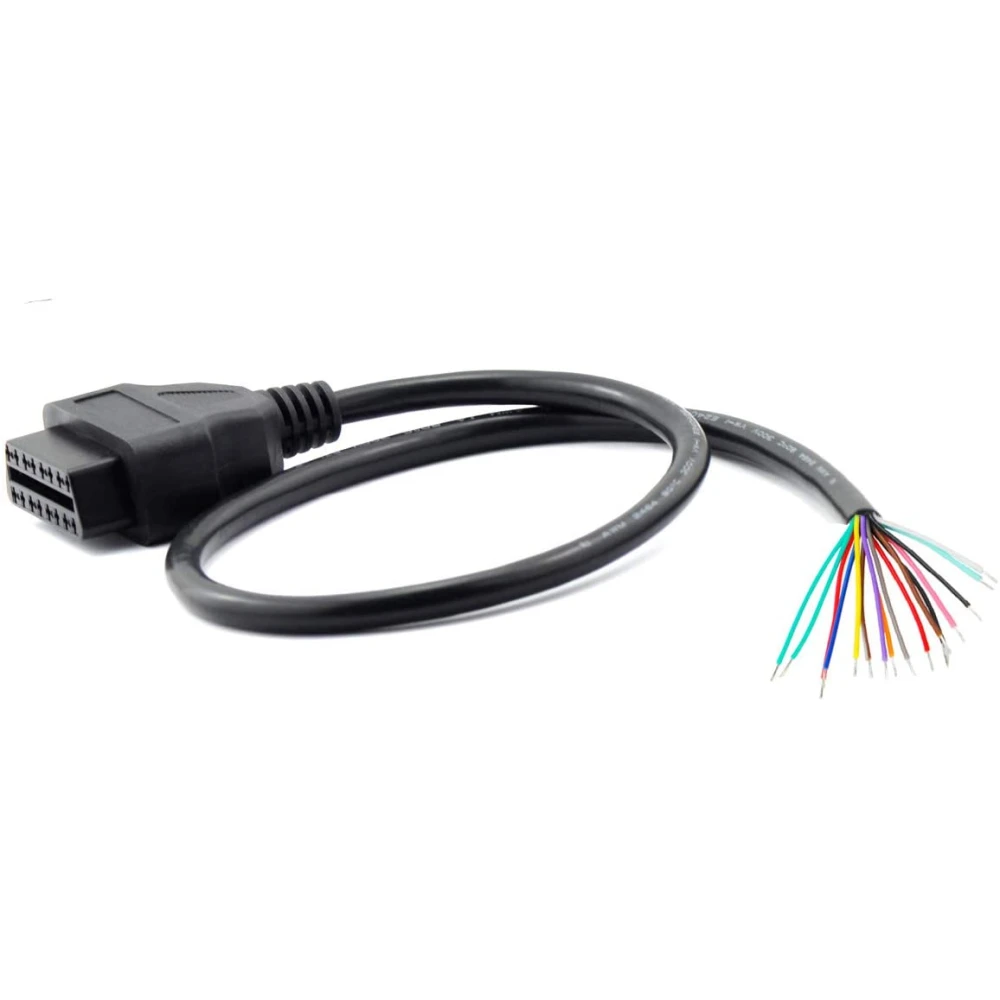

Cablu prelungitor OBD2 mamă 1m este un cablu de extensie conceput pentru a facilita conexiunea între portul OBDII al unui vehicul și dispozitivele de diagnoză auto. Fabricat de satkit, acest cablu cu lungimea de 1 metru are un conector mamă cu 16 pini care respectă standardul J1962, garantând compatibilitate cu majoritatea vehiculelor moderne care folosesc acest protocol.

Caracteristici principale:

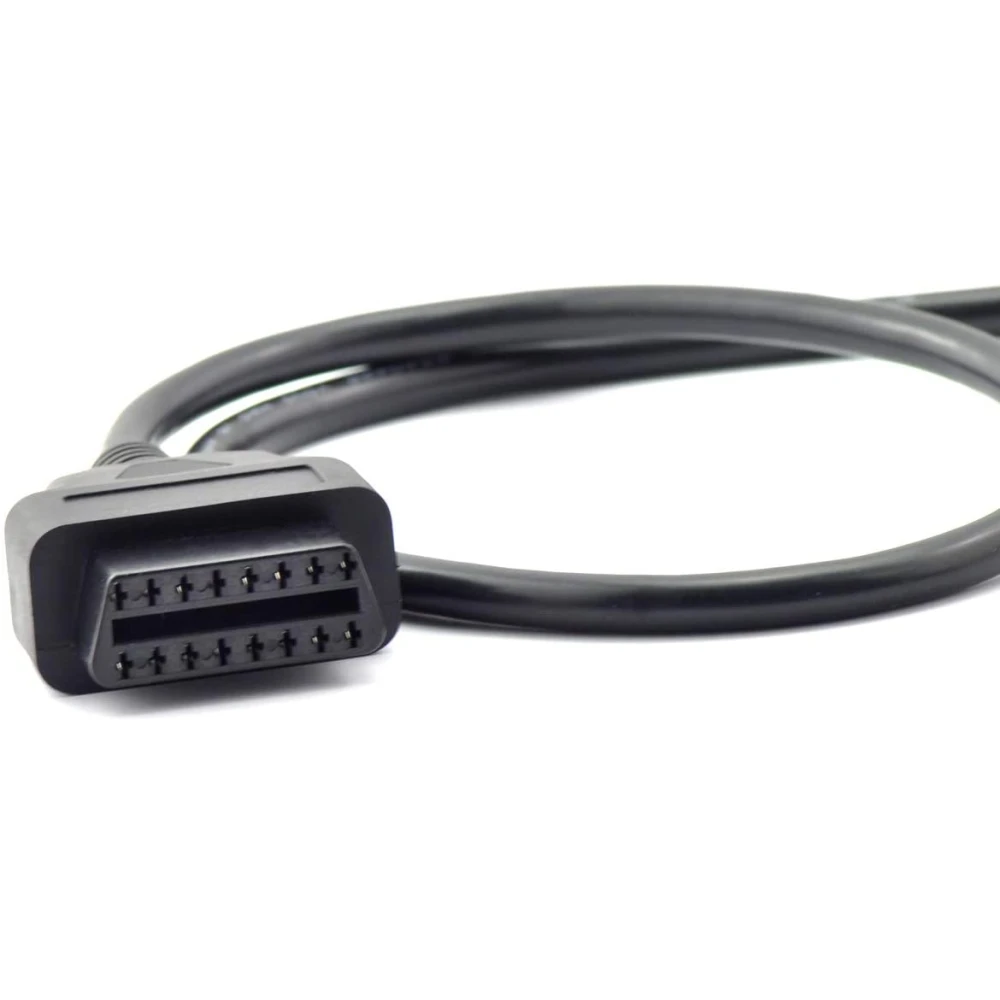

• Conector mamă OBDII J1962 cu 16 pini: Compatibil cu porturile OBDII standard, permite conectarea dispozitivelor de diagnoză sau realizarea de proiecte auto DIY.
• Cablu de extensie de 1 metru: Oferă mai multă flexibilitate și confort la conectarea dispozitivelor, fără restricții de spațiu.
• Toți pinii conectați: Include conexiune pentru toți cei 16 pini, permițând accesul la diverse linii de comunicație și alimentare.
• Alocare detaliată a pinilor: Include pini pentru linia SAE J1850, CAN High și CAN Low, liniile ISO 9141-2 și alimentarea pozitivă de la baterie, printre altele.

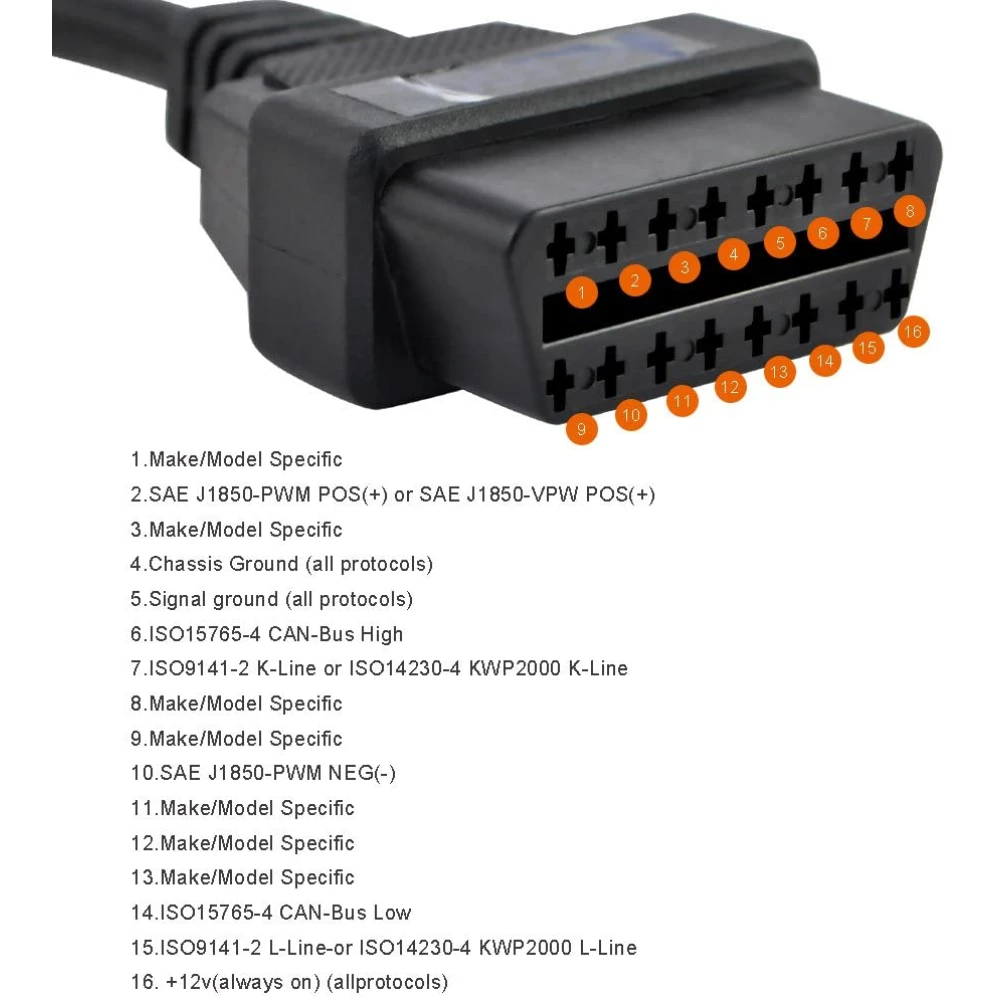

Specificații tehnice ale conectorului OBD2:

• PIN 1 - Discreție de fabricant
• PIN 2 - Linie SAE J1850 (Bus +)
• PIN 3 - Discreție de fabricant
• PIN 4 - Masă șasiu
• PIN 5 - Semnal masă
• PIN 6 - SAE J2284 (CAN High)
• PIN 7 - Linia K ISO 9141-2 și ISO/DIS 4230-4
• PIN 8 - Discreție de fabricant
• PIN 9 - Discreție de fabricant
• PIN 10 - Linie SAE J1850 (Bus -)
• PIN 11 - Discreție de fabricant
• PIN 12 - Discreție de fabricant
• PIN 13 - Discreție de fabricant
• PIN 14 - SAE J2284 (CAN Low)
• PIN 15 - Linia L ISO 9141-2 și ISO/DIS 4230-4
• PIN 16 - Baterie vehicul, pozitivă permanentă

Culorile firelor în funcție de alocarea pinilor:

• 1 - Roșu
• 2 - Alb
• 3 - Portocaliu
• 4 - Albastru
• 5 - Verde
• 6 - Galben
• 7 - Maro
• 8 - Mov
• 9 - Roșu/Negru
• 10 - Alb/Negru
• 11 - Portocaliu/Negru
• 12 - Albastru/Negru
• 15 - Maro/Negru
• 16 - Mov/Negru

Utilizări tipice:

• Extinderea accesului la portul OBDII pentru a facilita diagnoza cu scanere sau cititoare de coduri.
• Proiecte auto DIY care necesită acces la semnalele vehiculului.
• Reparații și întreținere în ateliere care au nevoie de flexibilitate la conectarea instrumentelor de diagnoză.

Compatibilitate: Compatibil cu vehiculele care au port OBDII standard cu 16 pini, conform normei J1962. Nu este recomandat pentru vehiculele fără acest standard.

Acest cablu de extensie este un accesoriu esențial pentru profesioniști și pasionați care caută o conexiune fiabilă și durabilă pentru diagnoza auto. Cu garanția de calitate satkit, asigură o conexiune stabilă și sigură pentru instrumentele dvs. de diagnoză.

• Conector mamă OBDII J1962 cu 16 pini, compatibil cu vehicule standard
• Cablu de extensie de 1 metru pentru mai multă flexibilitate și confort
• Toți cei 16 pini conectați pentru acces complet la semnale și alimentare
• Alocare detaliată a pinilor pentru diferite protocoale de comunicație
• Ideal pentru diagnoză, reparații și proiecte auto DIY
