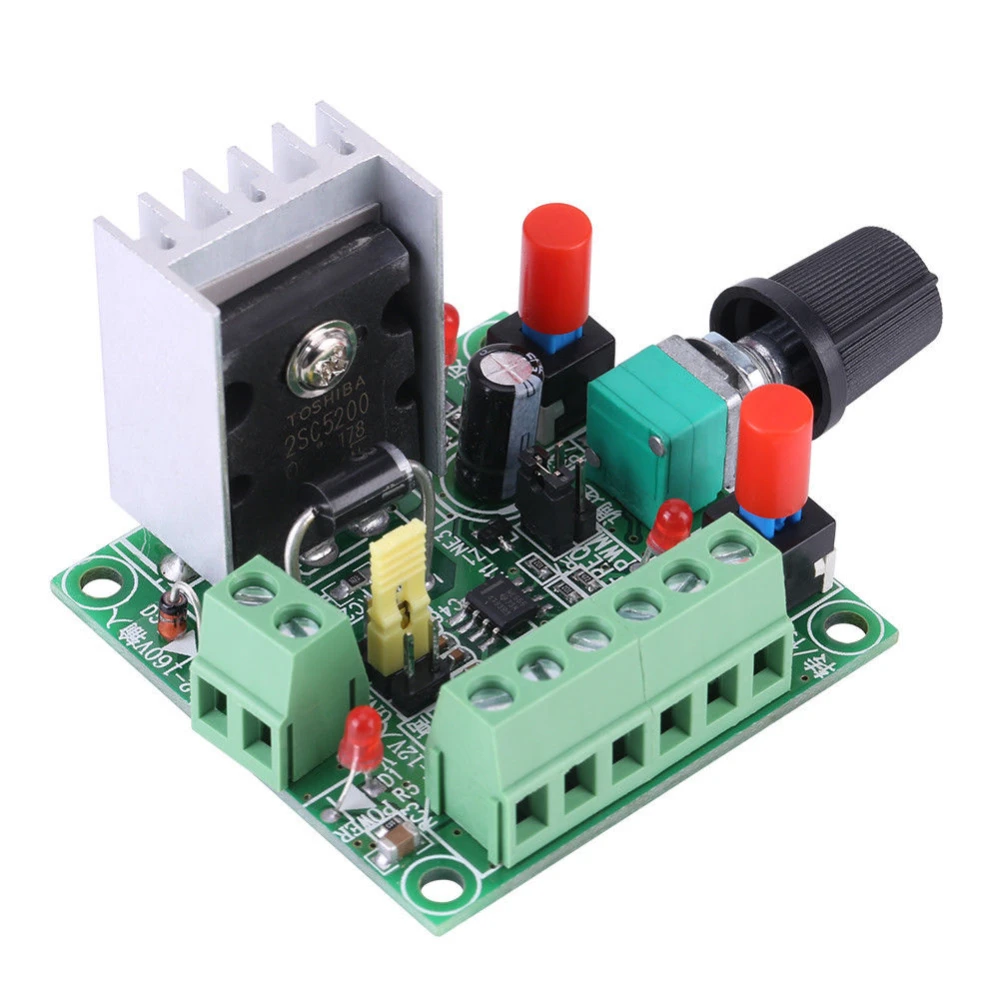

Controler de motor PWM generator pas cu pas cu modul de reglare a vitezei
Marcă: satkit
TVA inclus (Fără TVA: 44,82 lei)

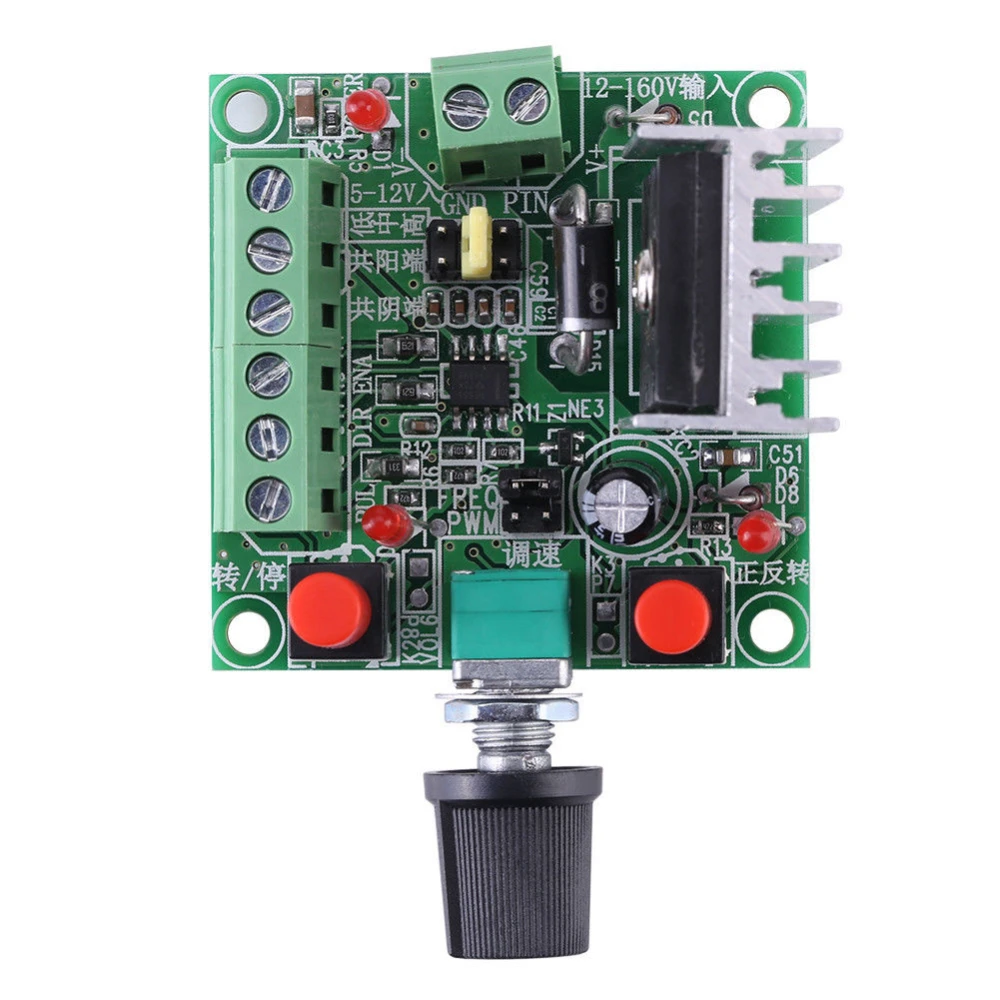

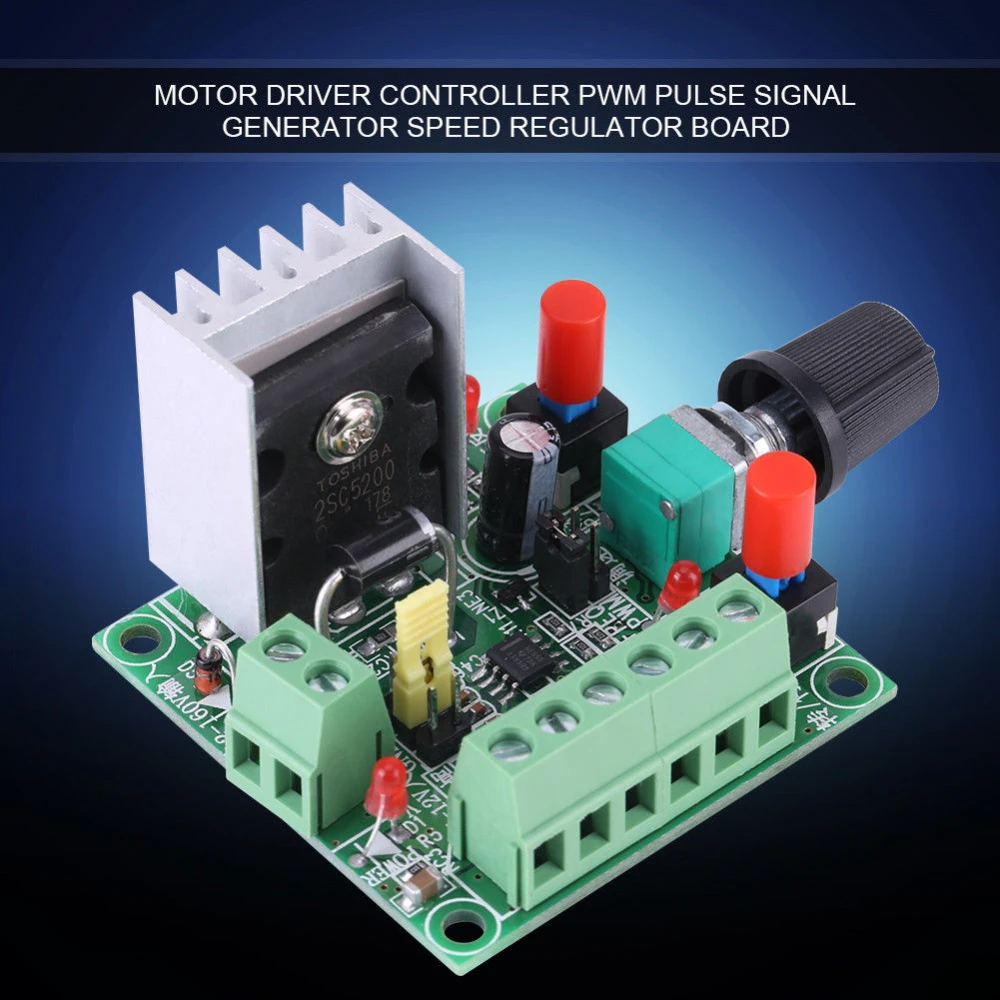

Controler de Motor PWM Generator Pas cu Pas Modul de Reglare a Vitezei
Acest controler de motor PWM generator pas cu pas este un modul conceput pentru a oferi control precis asupra motoarelor pas cu pas, permițând reglarea vitezei și a direcției prin semnale PWM (Modulație prin Lățimea Pulsului). Este ideal pentru aplicații în electronică și proiecte cu Arduino, unde este necesar un control fiabil și ajustabil al motorului.
Caracteristici principale
- Generare de semnale PWM pentru controlul vitezei și direcției.

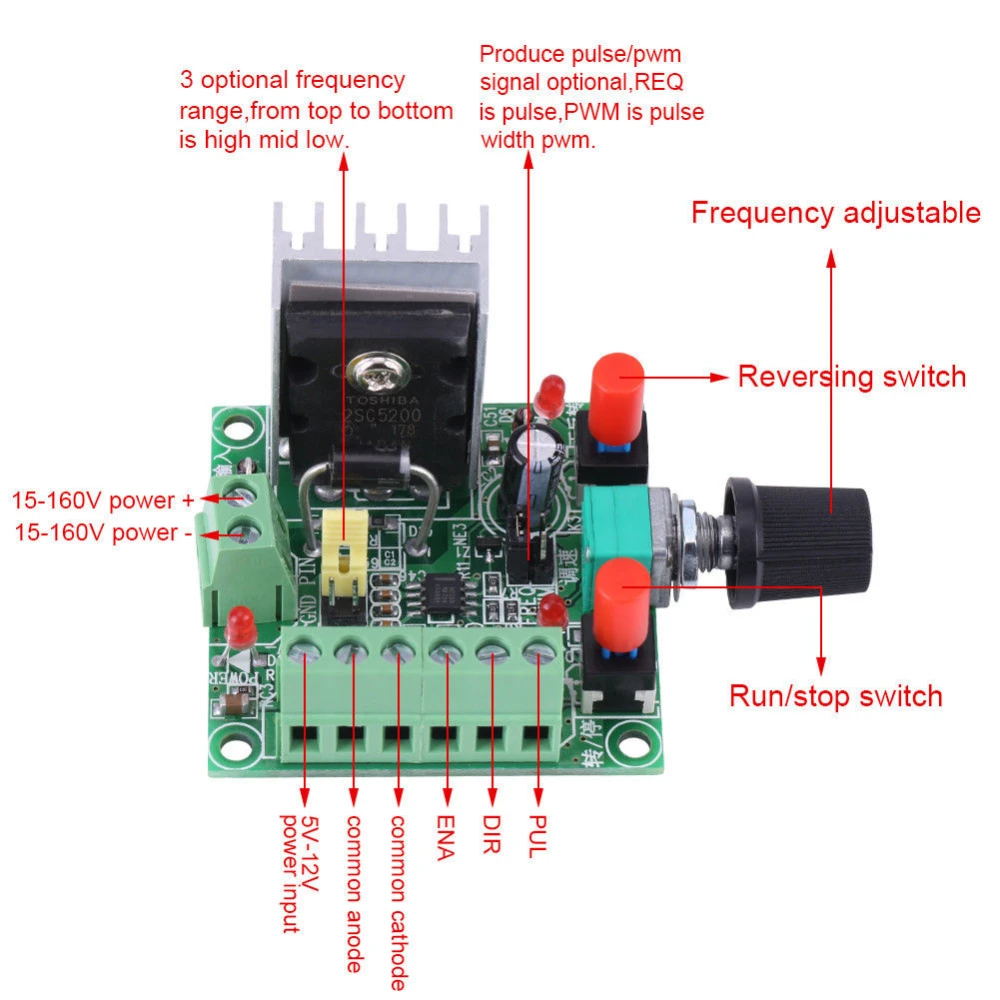

- Configurare prin jumper pentru selectarea frecvenței implicite a impulsurilor.
- Semnale de acționare pas cu pas cu opțiuni de frecvență înaltă, medie și joasă pentru a se adapta diferitelor nevoi.

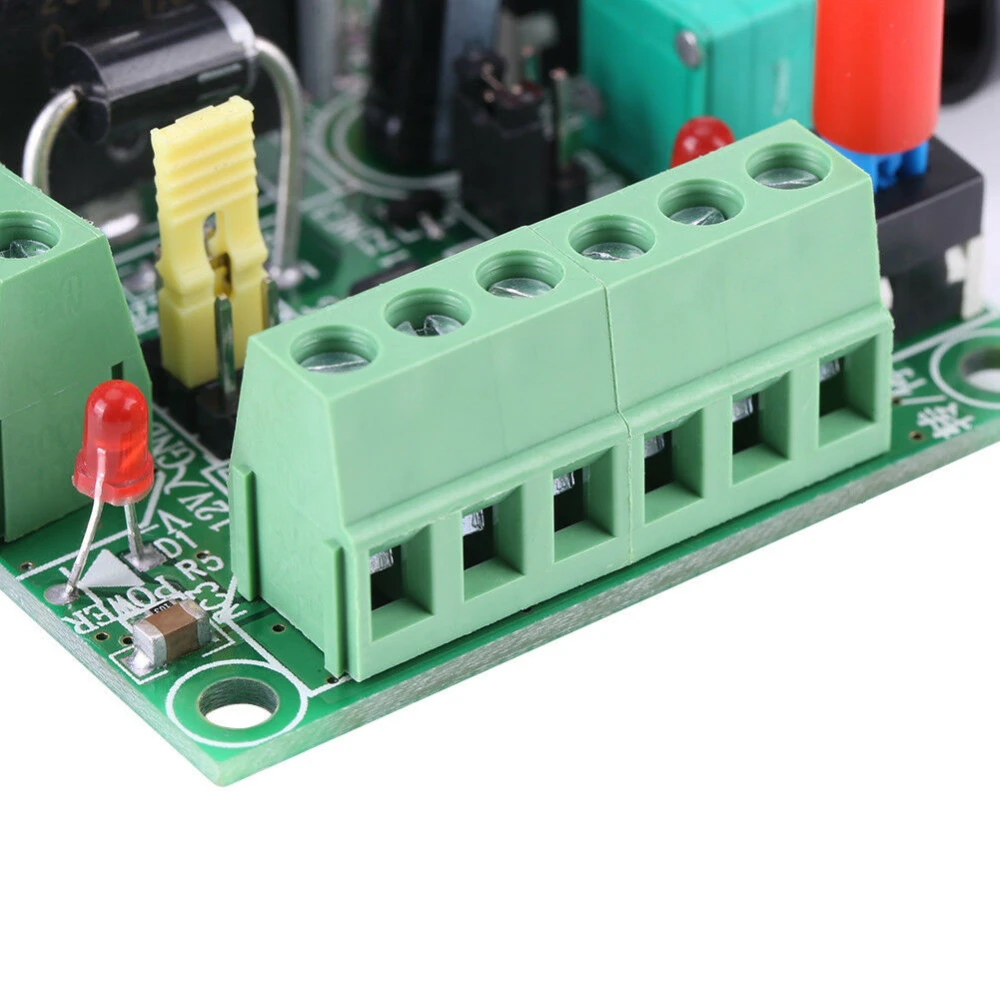

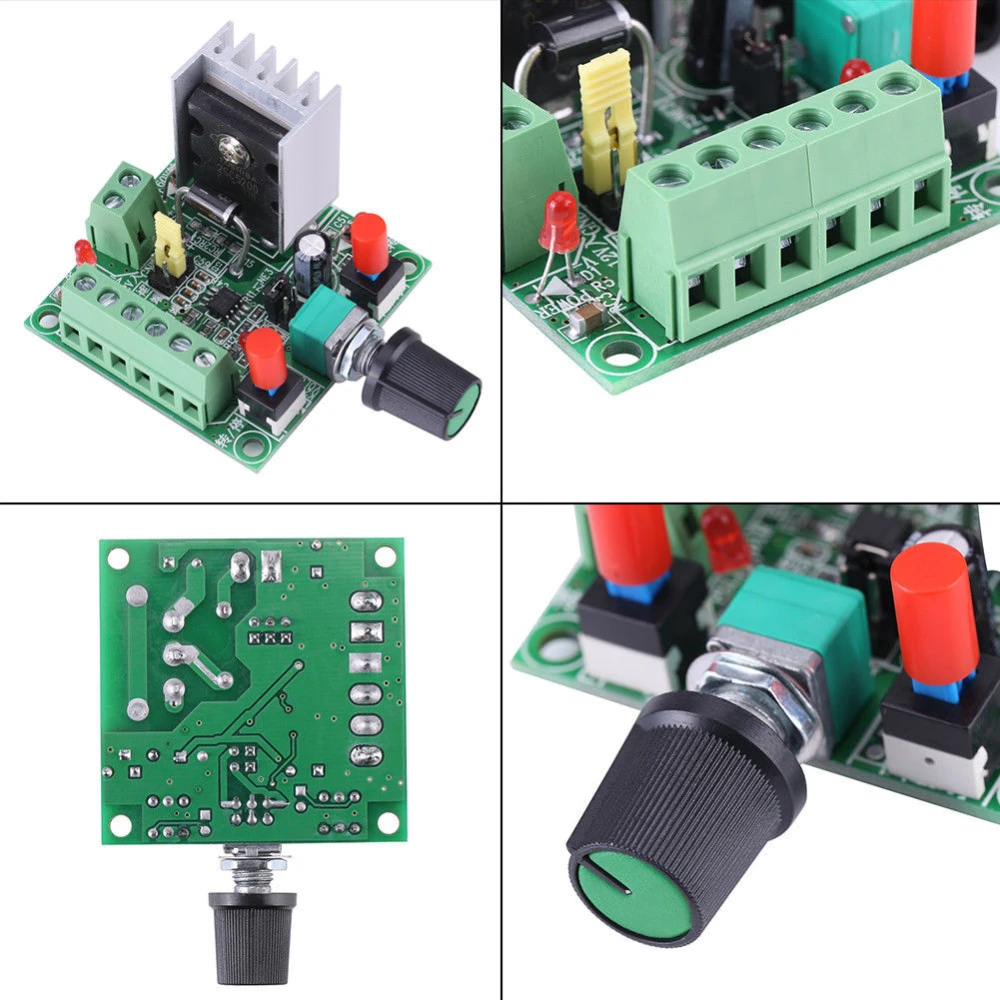

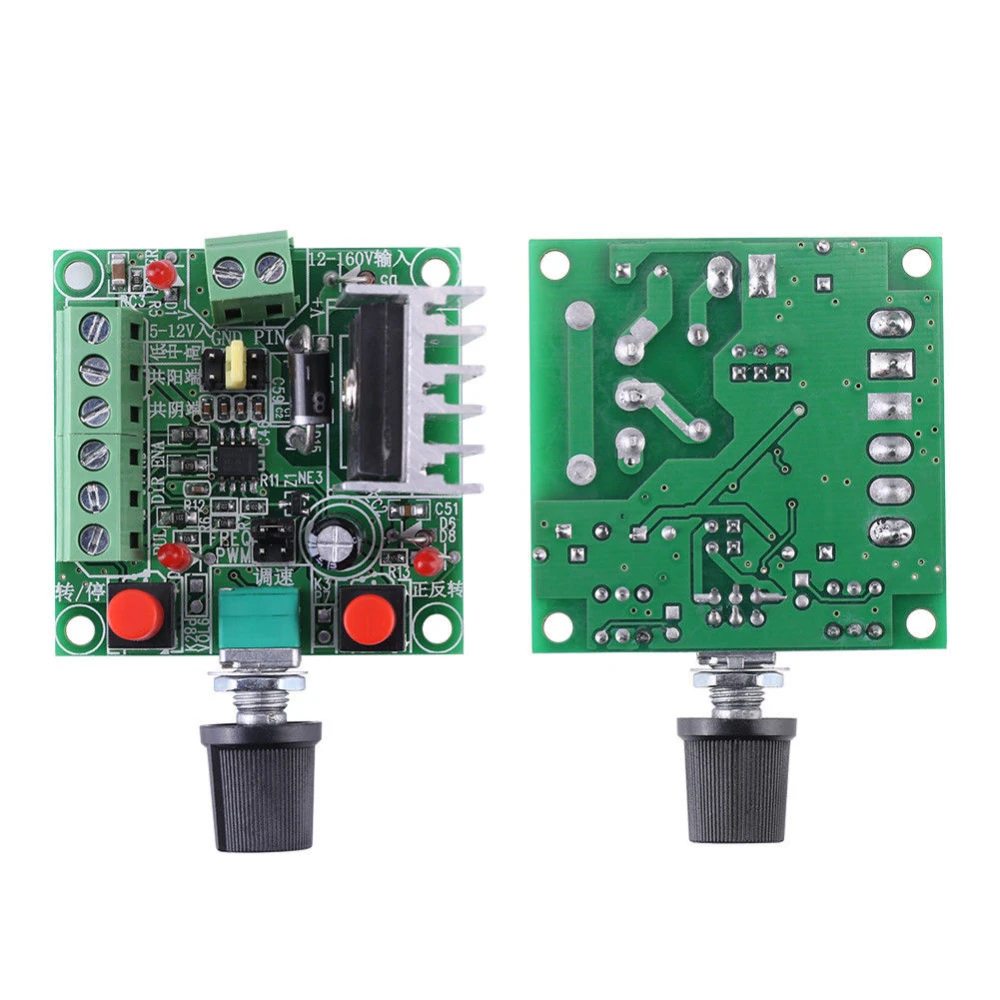

- Șase linii de control: PUL+ și PUL- pentru impulsuri pozitive și negative; EN+ și EN- pentru terminale de activare; DIR+ și DIR- pentru direcția motorului.
- Sursă de alimentare flexibilă: 15-160VDC sau 5-12VDC, cu conexiunea adecvată pentru fiecare tensiune.
- Control al mersului înainte și înapoi al motorului prin butoane.

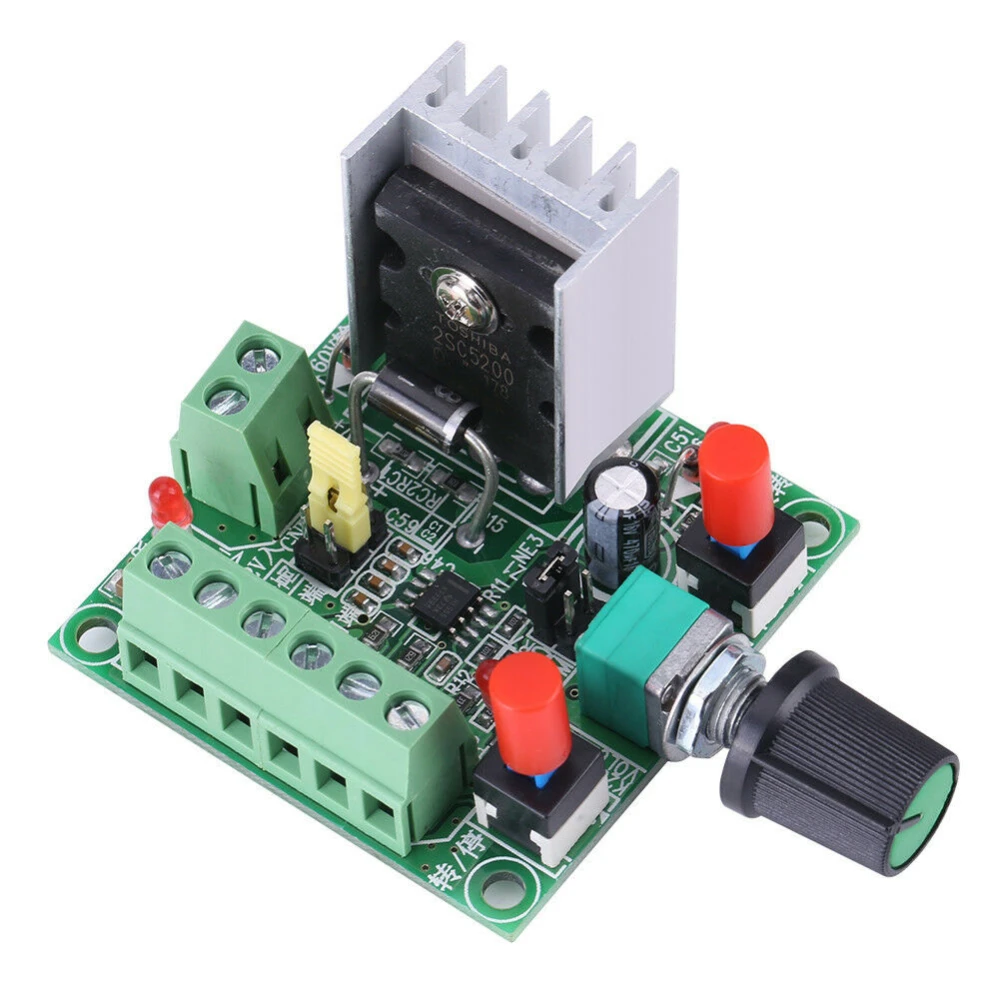

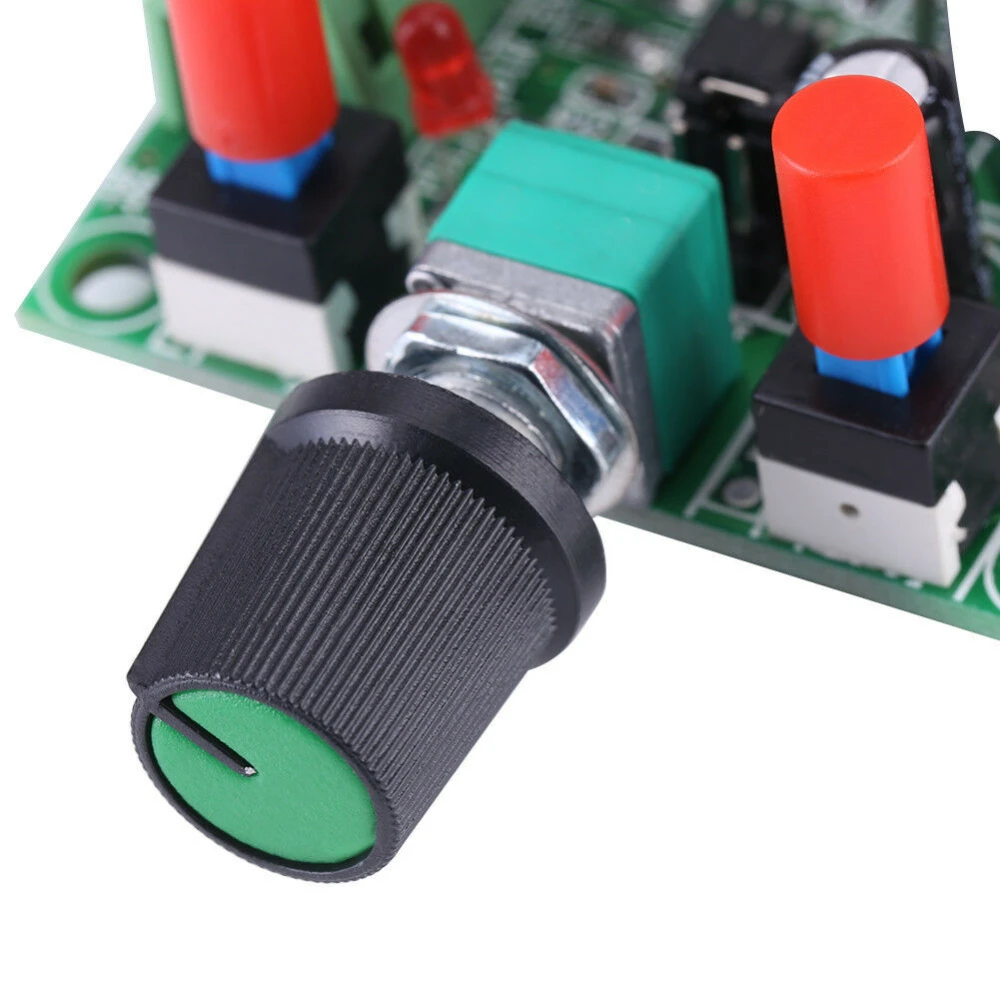

- Reglare a vitezei ajustabilă prin potențiometru care modifică frecvența semnalului PWM.
Specificații tehnice
- Tensiune de alimentare: 15-160VDC sau 5-12VDC.
- Frecvența semnalului PWM:
- Înaltă: 5.8 kHz a 127 kHz
- Medie: 590 Hz a 15.8 kHz
- Joasă: 82 Hz a 2.3 kHz

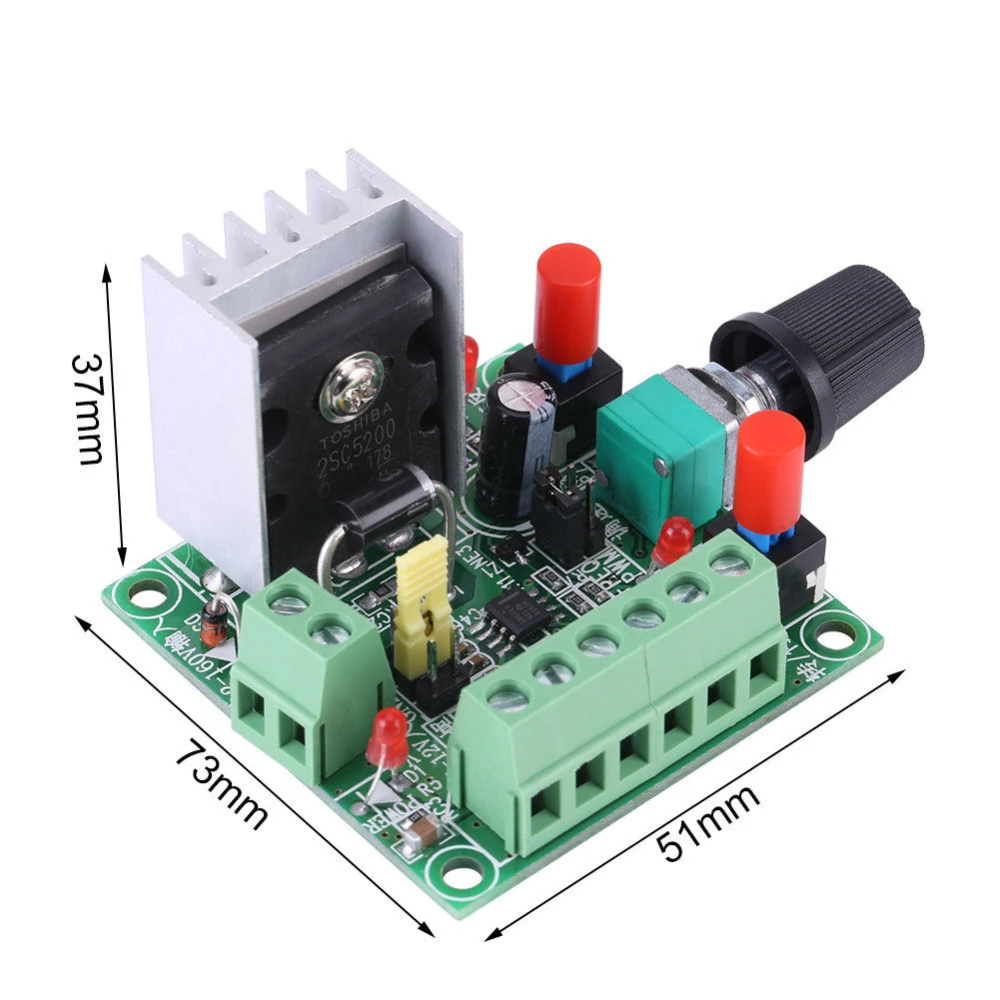

- Dimensiune: 73 x 51 x 37 mm.
- Greutate: 50 grame.
Utilizări tipice și compatibilitate
Acest modul este perfect pentru proiecte de control al motoarelor pas cu pas în sisteme Arduino și alte platforme de electronică DIY. Permite ajustarea vitezei și direcției motoarelor în aplicații precum robotică, automatizare, imprimante 3D și sisteme de poziționare.

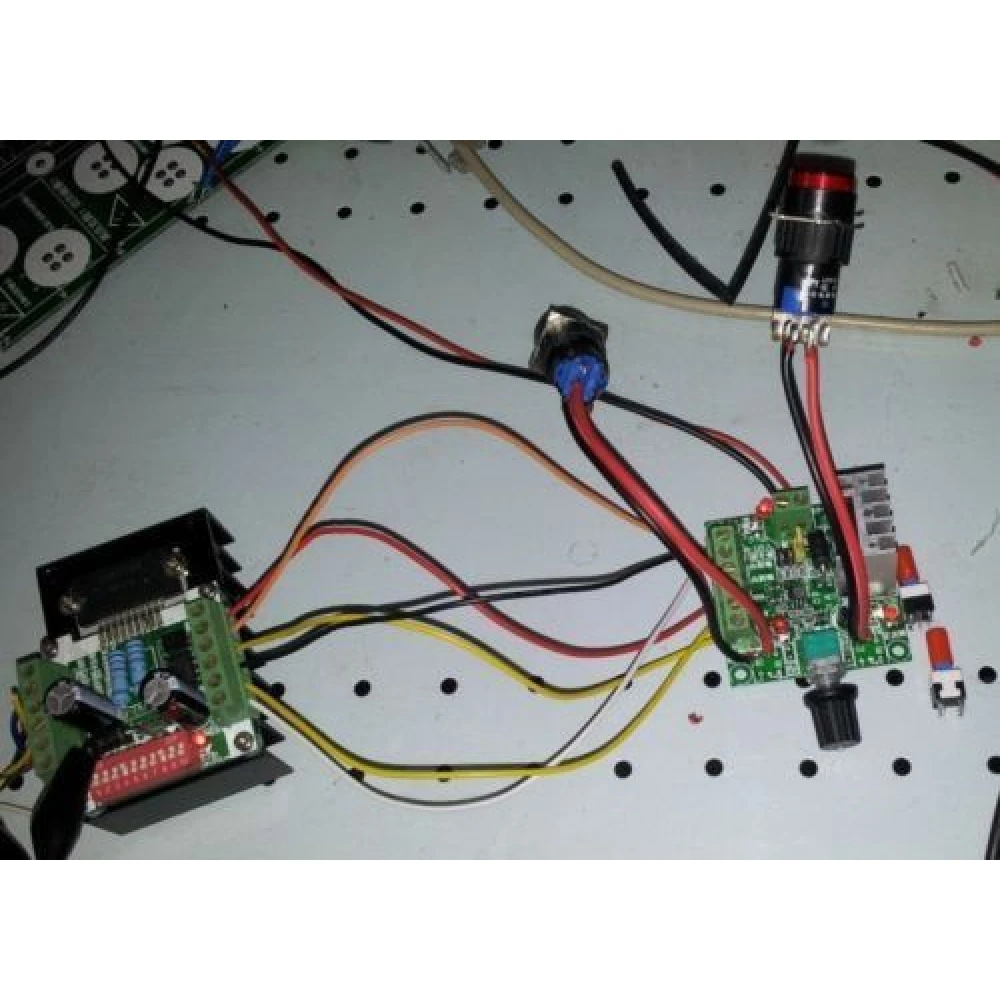

Datorită configurării flexibile și semnalelor PWM ajustabile, este compatibil cu o gamă largă de motoare pas cu pas și controlere de punte H.
Conținutul pachetului
- 1 x Controler de Motor PWM Generator Pas cu Pas Modul de Reglare a Vitezei.
Notă: În prezent, acest produs este epuizat. Recomandăm consultarea produselor alternative sau contactarea suportului nostru pentru mai multe opțiuni.
- Generează semnale PWM pentru control precis al vitezei și direcției.
- Configurare ușoară cu jumper pentru selectarea frecvenței impulsurilor.
- Semnale de frecvență înaltă, medie și joasă pentru diverse aplicații.
- Șase linii de control pentru impulsuri, activare și direcție.
- Sursă de alimentare flexibilă de 15-160VDC sau 5-12VDC.
- Control înainte/înapoi prin butoane.
- Viteză ajustabilă cu potențiometru pentru frecvența PWM.
Întrebări și răspunsuri ale clienților
Cum se selectează și se reglează frecvența de ieșire PWM în funcție de nevoile motorului?
Modulul include un potențiometru pentru reglarea frecvenței semnalului PWM și un jumper pentru selectarea a trei intervale: scăzut (82Hz-2.3kHz), mediu (590Hz-15.8kHz) și ridicat (5.8kHz-127kHz). Alegerea intervalului potrivit depinde de tipul motorului și de aplicație: pentru motoare mari și turații joase, frecvențe mici, iar pentru motoare mici sau aplicații de mare viteză pot fi necesare frecvențe mai mari. Este esențial să nu depășiți frecvența maximă suportată de controlerul motorului sau de motorul propriu-zis.
Care sunt dimensiunile fizice ale modulului și cum influențează acest lucru instalarea în tablouri electrice compacte?
Dimensiunile controlerului sunt 73 mm x 51 mm x 37 mm, iar greutatea este de 50 g. Aceste măsuri îl fac potrivit pentru instalări în dulapuri electrice de dimensiuni reduse, permițând o integrare simplă chiar și în spații limitate. Se recomandă să lăsați spațiu suplimentar pentru o ventilație adecvată și pentru a facilita conexiunile.
Există limitări de compatibilitate electrică sau de semnal la utilizarea acestui controler cu drivere existente de la alți producători?
Compatibilitatea acestui modul depinde de faptul că driverele acceptă intrări standard de semnal pulse/direction/enabled la niveluri TTL sau similare. Descrierea indică șase conexiuni: PUL+/PUL-, DIR+/DIR-, EN+/EN-. Înainte de integrare, este recomandat să verificați specificațiile driverului privind nivelurile logice de intrare, deoarece unele drivere industriale pot necesita semnale diferențiale sau standarde specifice.
Există piese de schimb, garanție sau suport pentru acest controler în caz de defecte sau avarii?
Informațiile furnizate nu menționează în mod specific disponibilitatea pieselor de schimb sau condițiile de garanție. În general, modulele electronice de acest tip beneficiază de garanții comerciale limitate oferite de distribuitor și, de obicei, nu au suport pentru piese individuale; în caz de defect major, de regulă se înlocuiește întregul modul. Este recomandat să consultați direct furnizorul despre garanție, suport post-vânzare și opțiuni de înlocuire.
Ce tensiuni suportă acest controler de motor PWM?
Acest controler suportă surse de alimentare de 15-160VDC sau 5-12VDC, cu conexiuni specifice pentru fiecare interval.
Cum se controlează viteza motorului cu acest modul?
Viteza se controlează prin ajustarea frecvenței semnalului PWM cu ajutorul unui potențiometru integrat în modul.
Este compatibil cu motoare pas cu pas pentru Arduino?
Da, acest modul este compatibil cu motoare pas cu pas utilizate în proiecte Arduino și alte sisteme electronice DIY.
Ce semnale de control are modulul?
Are șase linii: PUL+ și PUL- pentru impulsuri, EN+ și EN- pentru activare, și DIR+ și DIR- pentru controlul direcției motorului.
Este disponibil pentru cumpărare în prezent?
În prezent, produsul este epuizat. Se recomandă consultarea produselor alternative sau contactarea suportului.
