Descrierea produsului:

Aceste 10 foi de transfer termic PCB A4 sunt concepute pentru a facilita transferul desenelor de circuite imprimate de pe hartie pe placi de cupru, folosind tehnica tonerului si aplicand caldura si presiune. Sunt perfecte pentru proiecte DIY de circuite electronice, permitand realizarea de placi PCB cu precizie ridicata si eficienta.

Caracteristici principale:

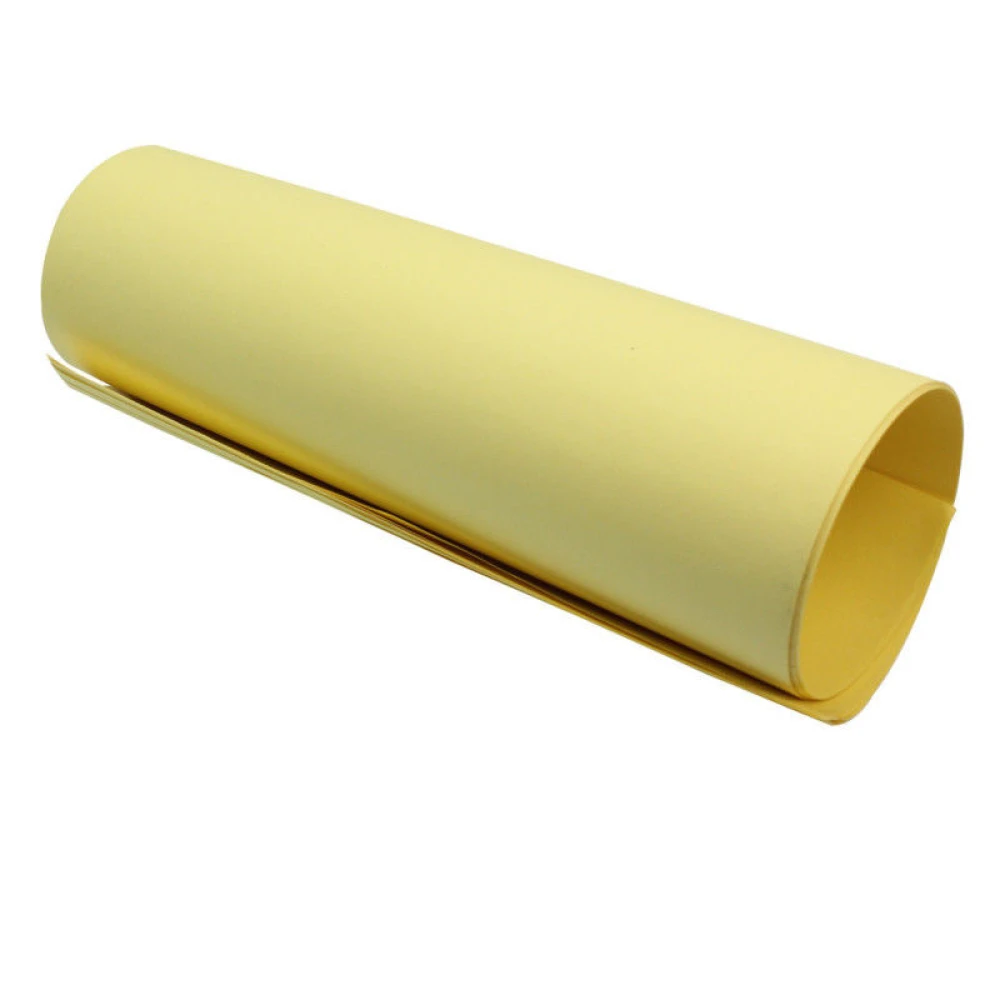

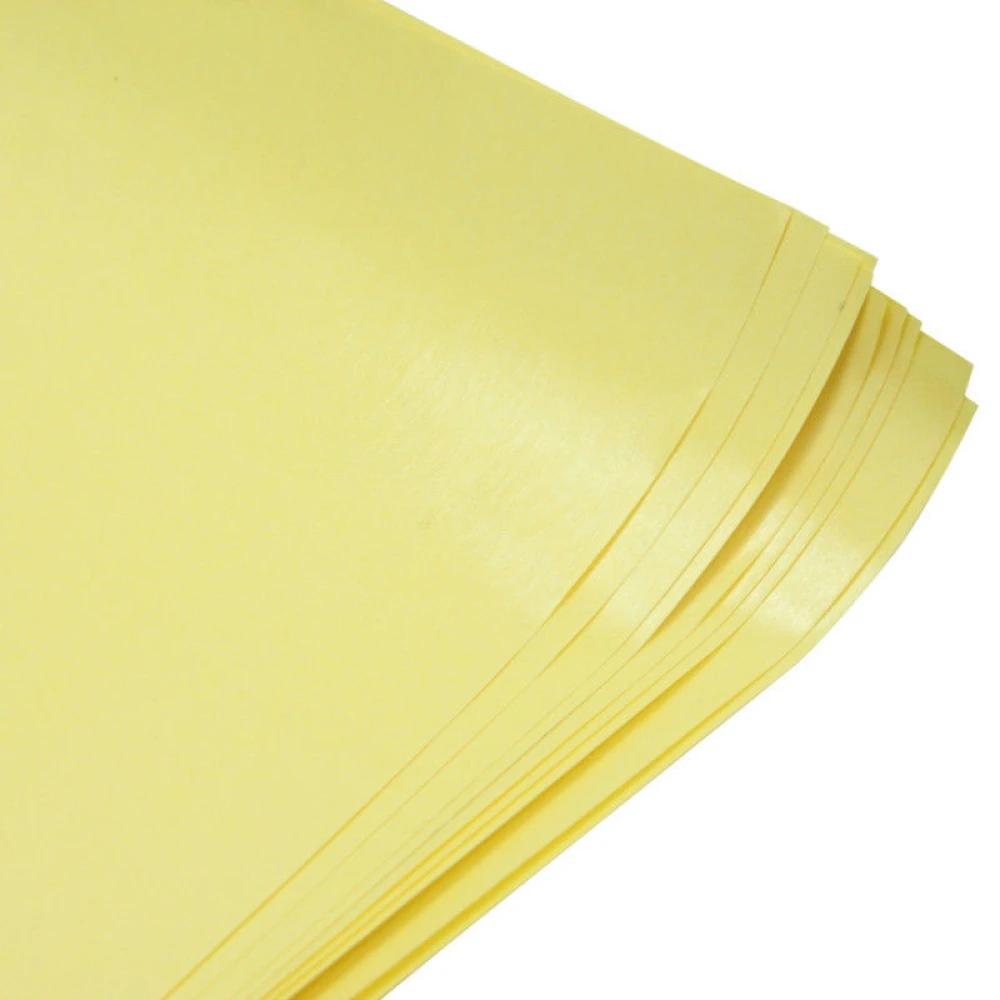

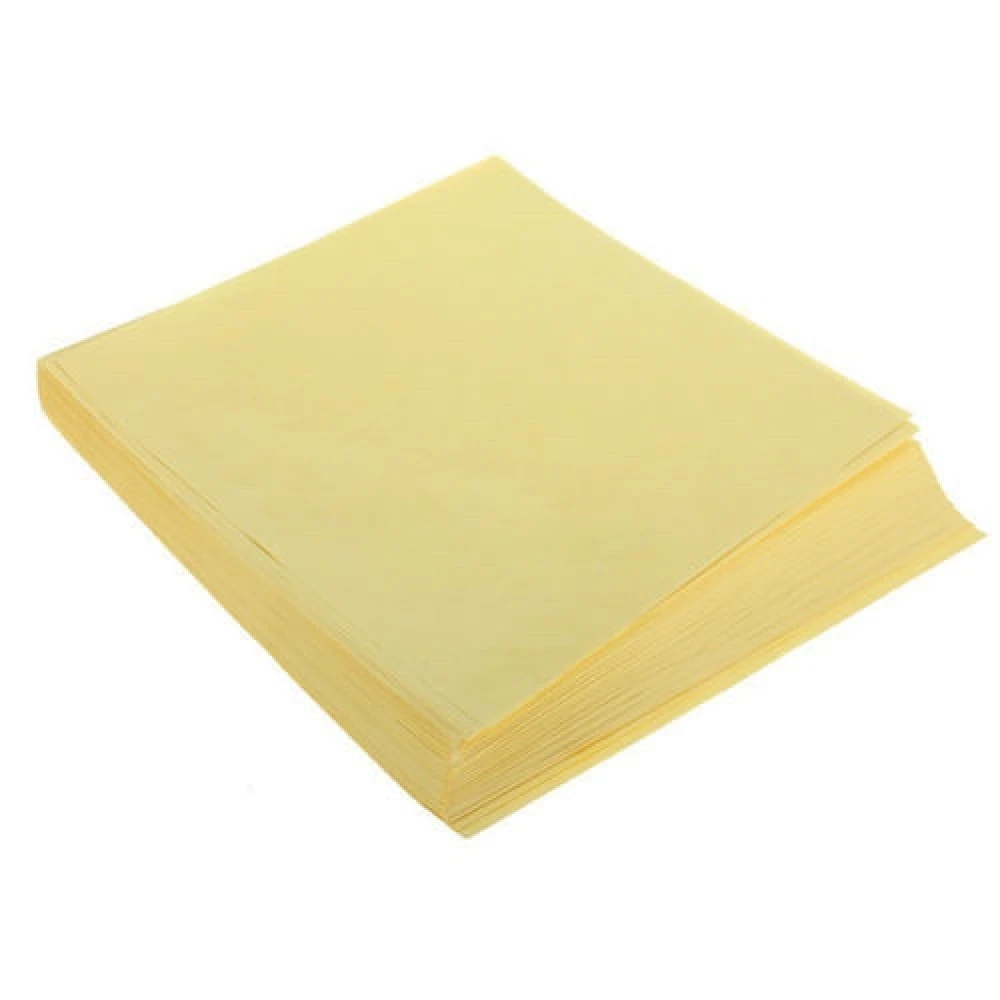

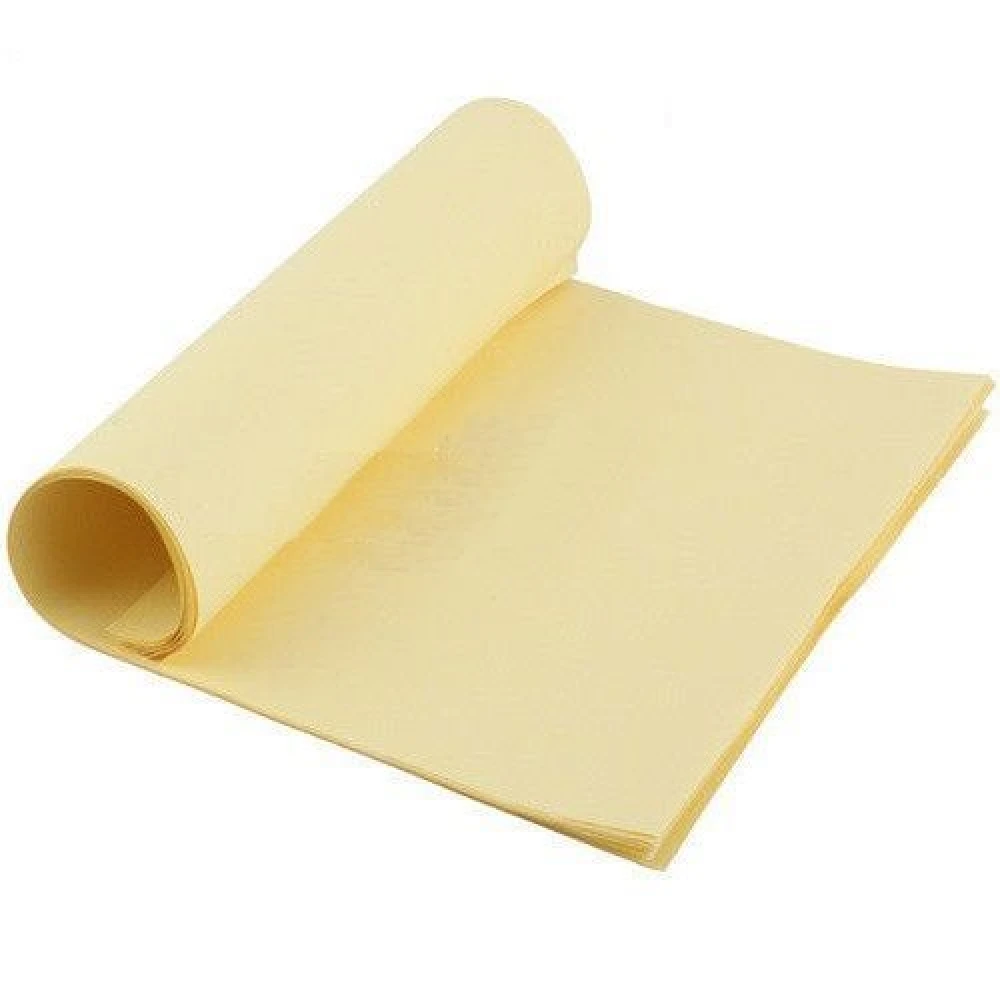

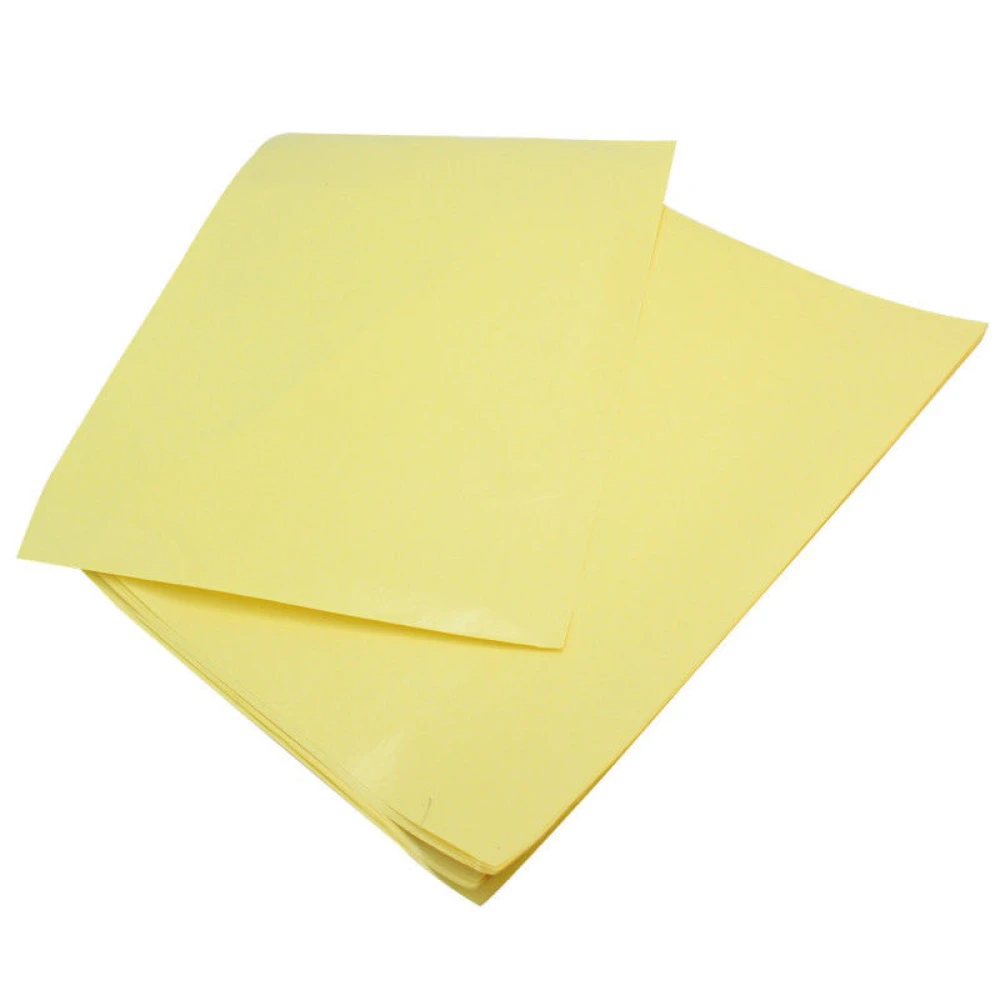

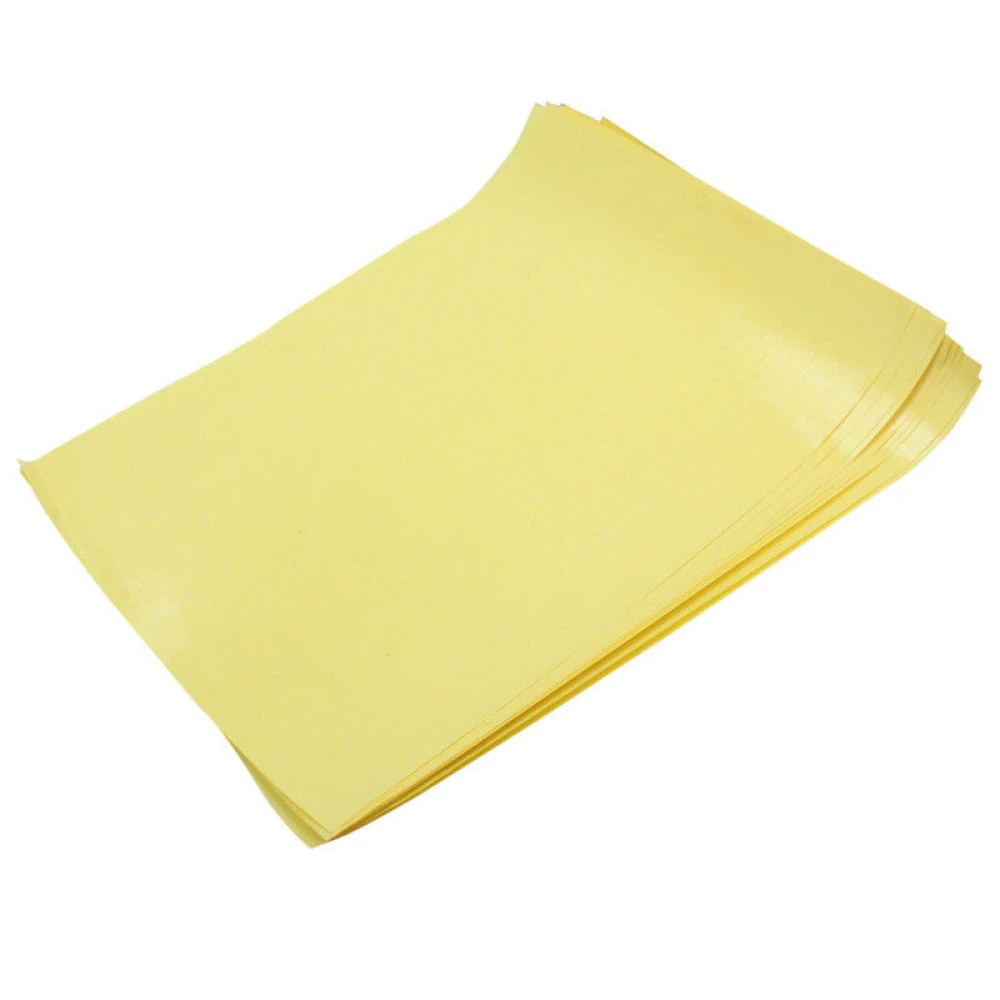

Format A4 (297 x 210 mm), culoare galbena.
Material: hartie tratata special pentru transfer termic.
Compatibil doar cu imprimante laser, deoarece tonerul plastic formeaza o masca rezistenta la acid.
Permite transferul desenelor pentru atac chimic ulterior pe placi de cupru.
Ideal pentru proiecte de circuite DIY si fabricarea placilor PCB.
Precizie ridicata la transfer si posibilitatea de a produce placi cu doua fete.

Mod de utilizare:

Imprima designul circuitului pe foaia de transfer termic cu o imprimanta laser.
Aplica caldura si presiune cu un laminator sau cu un fier de calcat intre 150 si 180 grade Celsius pentru a transfera tonerul pe placa de cupru.
Indeparteaza hartia cu grija dupa transfer.
Supune placa unei solutii de clorura ferica pentru a coroda zonele neprotejate de toner.
La final, curata placa indepartand tonerul pentru a dezvalui circuitul imprimat.

Precautii:

Nu utilizati imprimante cu jet de cerneala, deoarece nu functioneaza cu aceasta hartie.
Recomandat pentru imprimante laser de uz casnic sau de birou, de format mic.
Este posibil sa fie necesare ajustari specifice ale timpului si temperaturii in functie de echipament si proiect.

Avantajele utilizarii acestor foi de transfer termic PCB A4:

Precizie ridicata in designul transferat.
Reducerea costurilor in fabricarea placilor PCB.
Rapiditate in productia placilor de circuit imprimat.
Posibilitatea de a fabrica placi cu doua fete.

Compatibilitate si recomandari:

Aceste foi sunt concepute pentru a functiona exclusiv cu imprimante laser. Nu se garanteaza functionarea cu alte tipuri de imprimante. Pentru rezultate mai bune, se recomanda utilizarea imprimantelor laser de format mic si ajustarea parametrilor de imprimare si transfer, dupa caz.

Continutul pachetului:

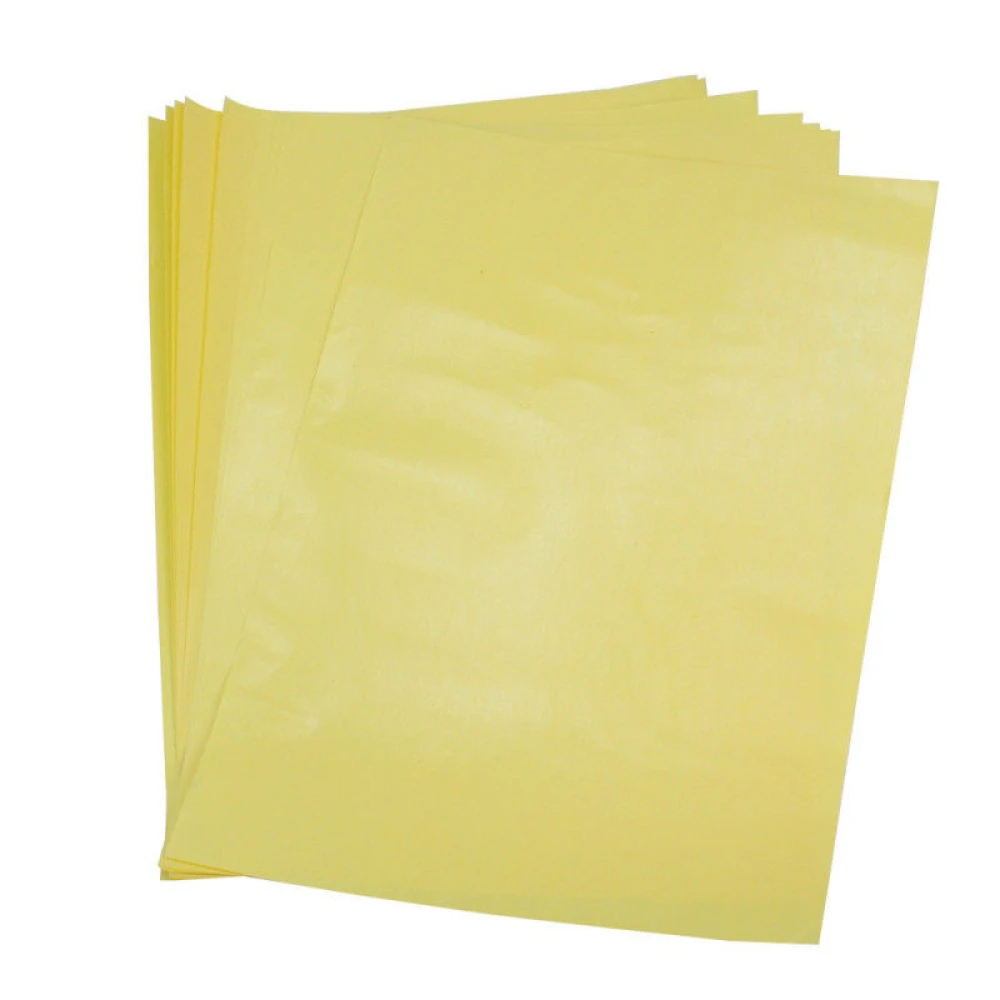

10 foi de transfer termic hartie A4 pentru PCB si circuite DIY.

Format A4 (297 x 210 mm), culoare galbena
Compatibile doar cu imprimante laser pentru transfer termic
Permit transferul desenelor de circuite imprimate pe placi de cupru
Ideale pentru proiecte DIY de fabricare a placilor PCB
Precizie ridicata si posibilitatea realizarii de placi cu doua fete
Include 10 foi pentru utilizari multiple

Întrebări și răspunsuri ale clienților

Ce avantaje oferă această hârtie de transfer termic față de alte metode pentru realizarea PCB-urilor acasă?

Hârtia de transfer termic tip A4 permite transferul clar și precis al tonerului de la imprimanta laser pe placa de cupru, ceea ce reduce erorile de aliniere și îmbunătățește detaliul traseelor în comparație cu metode precum hârtia vegetală sau autocolantele. Principalul beneficiu este rezoluția ridicată obținută și compatibilitatea cu consumabile uzuale de acasă (imprimantă laser și fier de călcat sau laminator), deși calitatea finală depinde de parametrii de transfer și de designul specific.

Care este grosimea și greutatea fiecărei foi și există vreo variație acceptabilă între loturi?

Foile de hârtie de transfer termic au, de regulă, o grosime de aproximativ 70 până la 80 µm și o greutate de 4 până la 5 g pe foaie (format A4: 297 x 210 mm). Există toleranțe minime (±5 µm) datorate procesului de fabricație, însă acestea nu afectează de obicei procesul de transfer pentru majoritatea aplicațiilor DIY.

Această hârtie este compatibilă cu toate imprimantele laser și care sunt limitele de temperatură pe care le suportă în timpul transferului?

Hârtia este compatibilă cu imprimante laser standard (de uz casnic sau office), atâta timp cât acceptă format A4. Nu este potrivită pentru imprimante cu jet de cerneală. Tolerează temperaturi de transfer termic între 150 și 180 °C, atât în laminatoare, cât și cu fierul de călcat de uz casnic. Depășirea a 190 °C poate deteriora hârtia și îngreuna separarea după transfer.

Care sunt cele mai frecvente probleme în timpul transferului pe PCB și cum pot fi evitate?

Cele mai frecvente probleme sunt aderența slabă a tonerului, marginile neclare sau transferul incomplet. Acestea se datorează de obicei unei temperaturi insuficiente (sub 150 °C), unui timp de contact prea scurt sau unei presiuni necorespunzătoare. Pentru rezultate mai bune, se recomandă curățarea foarte bună a plăcii de cupru, imprimarea cu densitate mare de toner și testarea timpului și temperaturii în intervalul recomandat (între 1-2 minute la 150-180 °C).

Este necesară o întreținere specială pentru depozitarea foilor și pentru a le garanta durabilitatea?

Pentru a păstra foile, acestea trebuie depozitate într-un loc uscat, fără expunere directă la soare, și la temperaturi între 15 și 25 °C, pentru a evita deformările sau pierderea proprietăților de suprafață. Se recomandă păstrarea lor în ambalajul original până la utilizare. Umiditatea poate reduce capacitatea de transfer, așa că un mediu uscat este esențial.

Pot folosi aceste foi cu imprimante cu jet de cerneala?

Nu, aceste foi sunt compatibile doar cu imprimante laser, din cauza compozitiei tonerului necesar pentru transferul termic.

Ce dimensiune au foile de transfer termic?

Fiecare foaie are format A4, adica 297 x 210 mm.

Cum se face transferul designului pe placa de cupru?

Se imprima designul cu o imprimanta laser pe foaie, apoi se aplica caldura si presiune cu un laminator sau cu un fier de calcat pentru a transfera tonerul pe placa de cupru.

Pot fi folosite aceste foi pentru placi cu doua fete?

Da, aceste foi permit fabricarea de placi de circuit imprimat cu doua fete, cu precizie ridicata.

Ce precautii trebuie sa iau cand folosesc aceste foi?

Se recomanda utilizarea imprimantelor laser de format mic si ajustarea timpilor si temperaturilor in functie de echipament. Nu folositi imprimante cu jet de cerneala.
