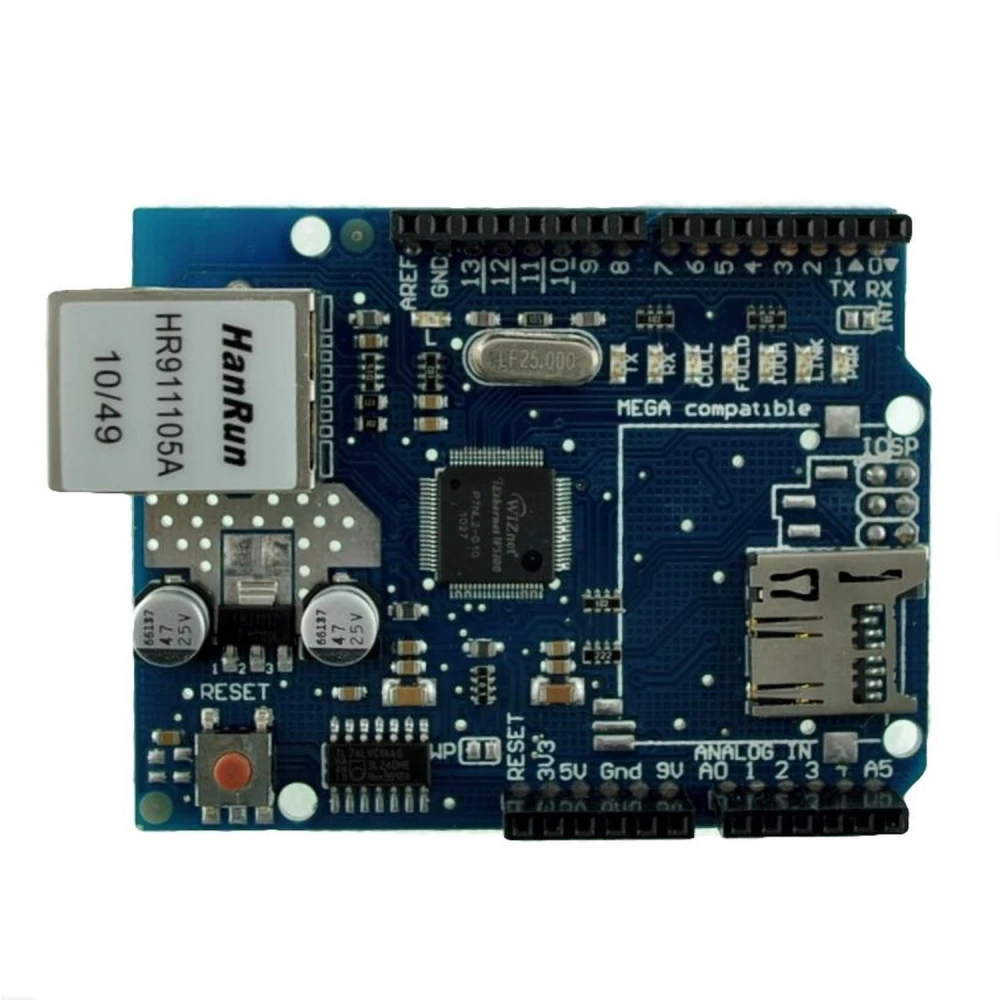

El Ethernet Shield W5100 compatibil Arduino este o placă de extensie concepută pentru a se integra perfect cu plăcile Arduino UNO și MEGA, permițând conectarea la rețele Ethernet într-un mod simplu și eficient. Această shield este ideală pentru proiecte care necesită comunicare în rețea, cum ar fi servere web încorporate sau clienți web.

Datorită librăriei furnizate, vei putea configura rețeaua prin software, ceea ce facilitează adaptarea la diferite medii și rețele locale. În plus, această versiune îmbunătățită include un soclu pentru carduri de memorie micro-SD, care permite stocarea și servirea fișierelor direct de pe shield, extinzând posibilitățile proiectelor tale.

Caracteristici principale:

Compatibil cu plăcile Arduino UNO și MEGA.
Include soclu pentru card micro-SD pentru stocare și server web încorporat.
Controler de reset automat pentru cipul W5100, garantând o pornire fiabilă fără a fi necesar un restart manual.
Comunicație prin bus SPI prin conectorul ICSP.
Utilizare exclusivă a pinilor digitali specifici: 11, 12, 13 (Duemilanove) sau 50, 51, 52 (MEGA) pentru SPI; pinul 10 pentru selectarea W5100 și pinul 4 pentru micro-SD.

Utilizare tipică:

Crearea de servere web încorporate pentru proiecte IoT.
Conectarea Arduino la rețele locale pentru a trimite sau primi date.
Stocarea și servirea fișierelor de pe cardul micro-SD integrat.

Compatibilitate și considerații:

Placa Arduino nu este inclusă și trebuie achiziționată separat.
Busul SPI este partajat între cipul W5100 și cardul micro-SD, astfel încât doar unul poate fi utilizat la un moment dat; este important să gestionezi acest lucru în cod.
Pe Arduino MEGA, pinul SS (53) trebuie configurat ca ieșire pentru funcționarea corectă a busului SPI.

Cu această shield, proiectele tale Arduino câștigă conectivitate și funcționalitate, facilitând crearea de aplicații conectate la internet sau la rețele locale cu stocare integrată.

Compatibil cu Arduino UNO și MEGA
Soclu pentru card micro-SD pentru stocare și server web
Controler de reset automat pentru cipul W5100
Comunicație prin bus SPI (pini specifici în funcție de modelul Arduino)
Utilizare exclusivă a pinilor 10 și 4 pentru selectarea W5100 și, respectiv, micro-SD

Întrebări și răspunsuri ale clienților

Care sunt dimensiunile și greutatea exacte ale Ethernet Shield W5100 și ce include cutia?

Ethernet Shield W5100 măsoară aproximativ 68 mm × 53 mm × 23 mm și are o greutate de aproximativ 35 g. Conținutul standard al cutiei este placa Shield; nu sunt incluse placa de bază Arduino sau cabluri suplimentare.

Pentru ce aplicații reale este deosebit de util Ethernet Shield W5100 în comparație cu alte shield-uri?

Ethernet Shield W5100 este ideal pentru aplicații în care este necesară o conexiune fiabilă prin cablu Ethernet, cum ar fi servere web embedded și sisteme de monitorizare la distanță bazate pe rețea locală. Comparativ cu shield-urile WiFi, oferă latență mai mică și stabilitate mai mare în medii industriale sau cu interferențe electromagnetice.

Ce plăci Arduino sunt complet compatibile și ce cerințe de conexiune trebuie luate în considerare?

Este compatibil cu Arduino UNO, Duemilanove și MEGA, cu condiția să fie respectată conexiunea SPI (pinii 11, 12, 13 pe UNO/Duemilanove; 50, 51, 52 pe MEGA) și alocarea pinilor 10 (Ethernet) și 4 (micro-SD). Este necesar să lăsați pinul 53 ca ieșire pe MEGA, chiar dacă nu este folosit ca SS.

Ce limitări există la utilizarea simultană a conexiunii Ethernet și a micro-SD de pe shield?

W5100 și cititorul micro-SD partajează bus-ul SPI, astfel încât doar unul poate fi folosit la un moment dat. Încercarea de a accesa ambele simultan provoacă conflicte. Se recomandă alternarea accesului prin software și dezactivarea dispozitivului SPI neutilizat prin modificarea pinilor CS corespunzători.

Care sunt punctele critice de luat în considerare pentru durabilitatea, întreținerea și garanția W5100 Shield?

Durabilitatea depinde de evitarea descărcărilor electrostatice, a supracurentului pe bus-ul SPI și a utilizării în medii în afara intervalului 0–70 °C. Nu necesită întreținere în afară de curățarea regulată. Garanția variază în funcție de furnizor, de obicei 6–12 luni. Nu este obișnuit să existe piese de schimb, așa că se recomandă manipularea cu grijă.

Placa Arduino este inclusă cu Ethernet Shield W5100?

Nu, placa Arduino nu este inclusă și trebuie achiziționată separat.

La ce folosește soclul pentru card micro-SD de pe această shield?

Permite stocarea și servirea fișierelor de pe cardul micro-SD, util pentru crearea de servere web încorporate sau pentru stocarea datelor în proiecte Arduino.

Este compatibilă această shield cu Arduino MEGA?

Da, această versiune îmbunătățită este compatibilă cu Arduino MEGA folosind librăria furnizată începând cu Arduino 0019.

Pot fi folosite simultan cipul W5100 și cardul micro-SD?

Nu, ambele partajează busul SPI, așa că doar unul poate fi utilizat la un moment dat. Este necesar să gestionezi acest lucru în cod.

Ce pini utilizează Ethernet Shield W5100 pe Arduino UNO?

Folosește pinii digitali 11, 12 și 13 pentru SPI, pinul 10 pentru selectarea W5100 și pinul 4 pentru micro-SD.
