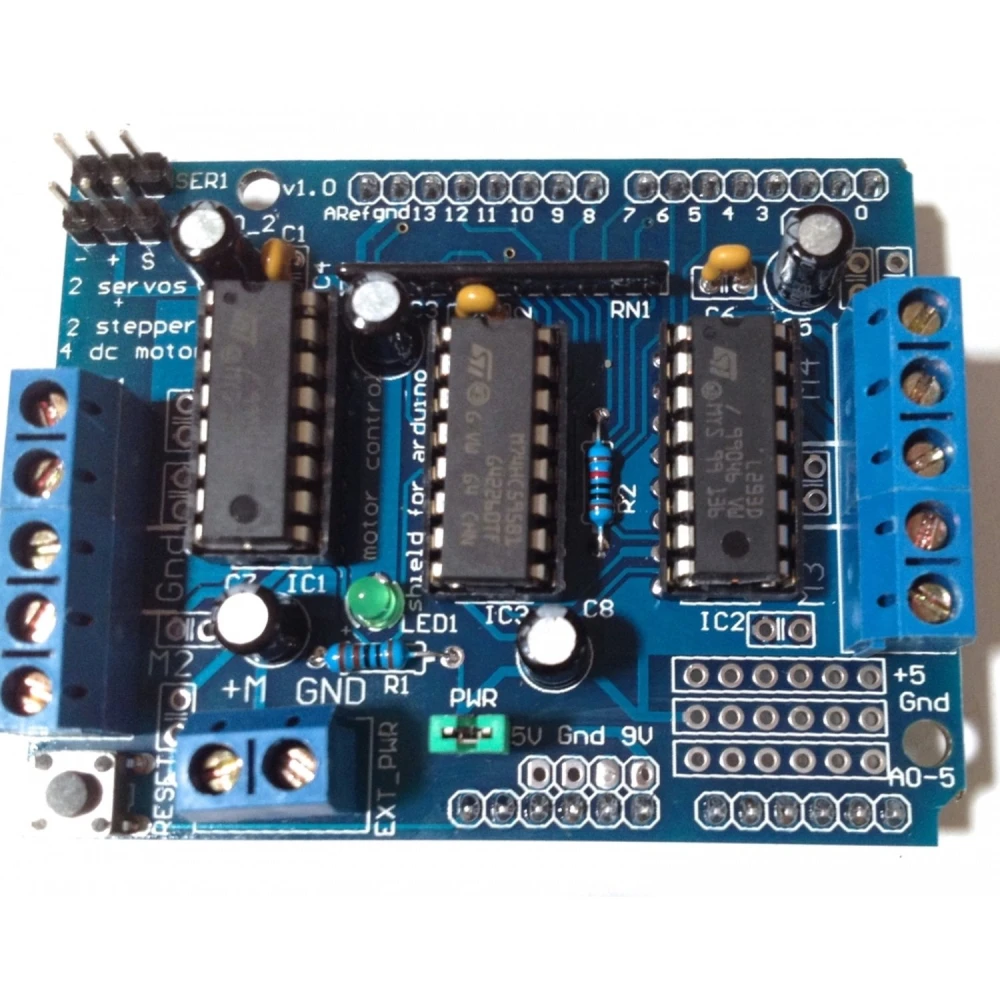

L293d Arduino Shield Driver pentru control și extindere motoare DC și stepper

Descrierea produsului

Placa de expansiune L293d Arduino Shield este concepută pentru controlul eficient al motoarelor DC și al motoarelor pas cu pas (stepper) în proiecte bazate pe Arduino. Acest shield permite controlul simultan a până la 4 motoare DC sau 2 motoare stepper, facilitând realizarea de sisteme robotice și aplicații de automatizare cu precizie și fiabilitate ridicate.

Caracteristici principale

• Controlul a până la 4 motoare DC cu sens dublu, cu reglare a vitezei pe 8 biți (rezoluție de 0.5%).
• Suportă 2 motoare stepper cu control pozitiv și negativ, precum și control în pas simplu sau dublu.
• Include două porturi de 5V pentru servomotoare, conectate la temporizatorul de înaltă rezoluție al Arduino pentru un control precis.
• Punte H cu 4 canale bazată pe cipul L293D, capabilă să furnizeze până la 0.6A pe canal, cu protecție termică împotriva suprasarcinilor.
• Interval de alimentare pentru motoare de la 4.5V până la 35V DC, adaptabil la diferite tipuri de motoare.
• Borne terminale pentru conectarea cablurilor groase (10-22 AWG), asigurând o conexiune sigură și stabilă.
• Buton de reset integrat pentru Arduino, facilitând repornirea rapidă a sistemului.
• Compatibilitate garantată cu plăcile Arduino Mega, Diecimila, Duemilanove și Uno.
• Dimensiuni compacte de 70 x 55 mm, ideale pentru proiecte cu spațiu limitat.

Aplicații tipice

• Robotică educațională și proiecte DIY care necesită controlul motoarelor.
• Sisteme de automatizare care au nevoie de gestionarea simultană a mai multor motoare.
• Prototipuri de vehicule controlate cu Arduino, inclusiv roboți cu motoare DC și motoare pas cu pas.
• Controlul servomotoarelor pentru mecanisme de precizie.

Compatibilitate și utilizare

Acest shield este compatibil cu plăcile Arduino Mega, Diecimila, Duemilanove și Uno, facilitând integrarea lui într-o gamă largă de proiecte. Designul plug-and-play permite montarea directă pe placa Arduino, fără cabluri suplimentare. În plus, conexiunea cu temporizatorul de înaltă rezoluție al Arduino permite un control avansat al servomotoarelor și al motoarelor pas cu pas.

Pentru a utiliza L293d Arduino Shield, montează pur și simplu shield-ul pe placa Arduino compatibilă și conectează motoarele la bornele terminale. Poți controla motoarele prin cod în mediul Arduino IDE, folosind librării standard pentru motoare și servomotoare.

Specificații tehnice

• Driver: L293D
• Alimentare motoare: 4.5 - 35V DC
• Curent maxim pe ieșire: 0.6 Amperios
• Dimensiuni: 70 x 55 mm
• Conexiuni: borne pentru cabluri 10-22 AWG

Acest shield este o soluție eficientă și economică pentru cei care doresc să extindă capacitatea de control al motoarelor în proiectele lor Arduino, oferind robustețe, compatibilitate și ușurință în utilizare.

• Controlează până la 4 motoare DC sau 2 motoare stepper simultan
• Punte H cu 4 canale, cip L293D și protecție termică
• Două porturi de 5V pentru servomotoare, conectate la temporizatorul Arduino
• Compatibil cu Arduino Mega, Diecimila, Duemilanove și Uno
• Alimentare pentru motoare de la 4.5V la 35V DC
• Curent maxim de 0.6A pe ieșire
• Borne pentru cabluri groase (10-22 AWG)
• Buton de reset integrat pentru Arduino
• Dimensiuni compacte de 70x55 mm
