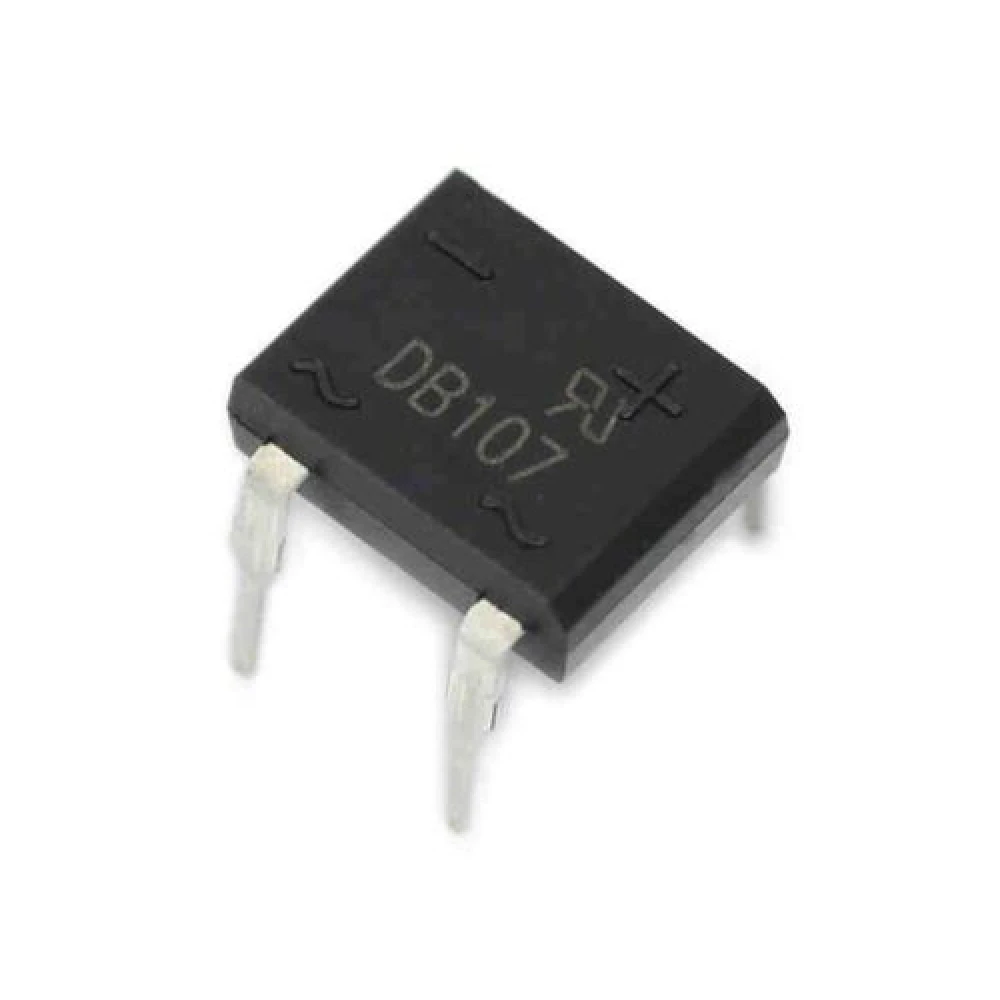

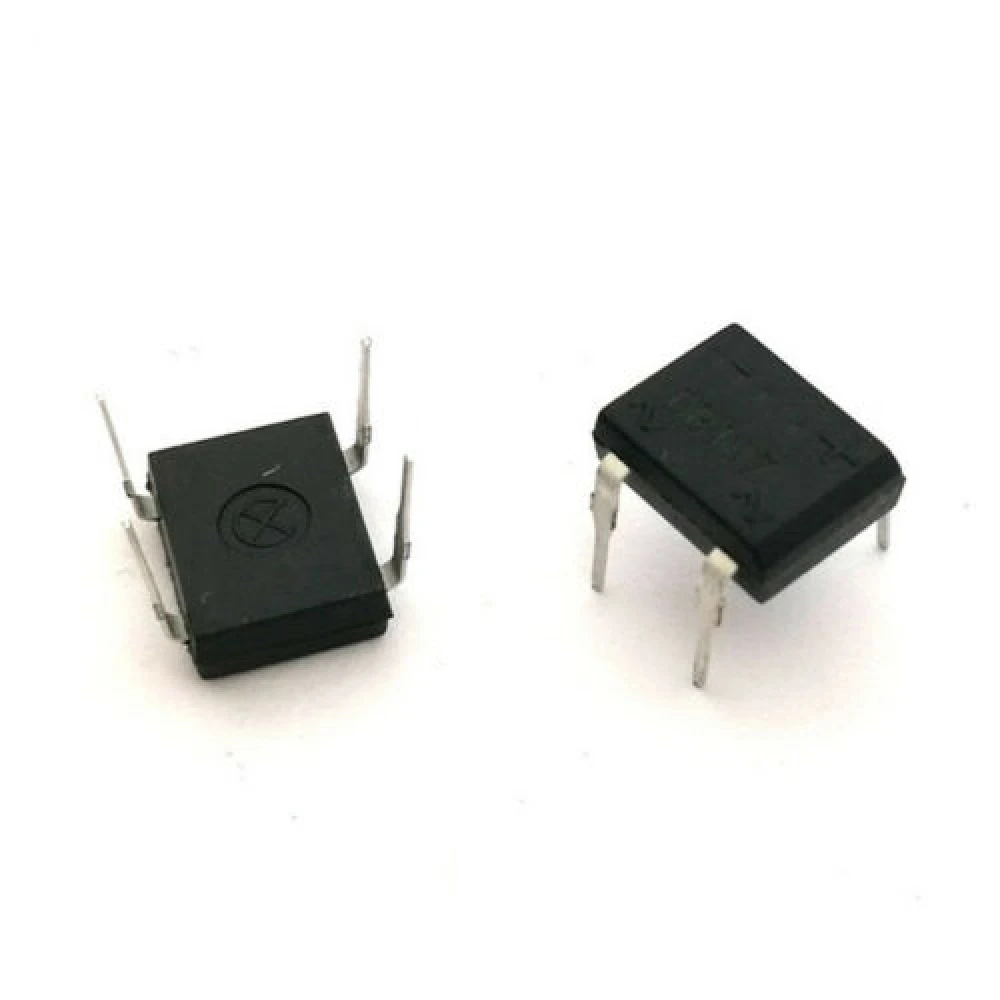

5pcs DB107 Punte redresoare 1000v 1A DIP4

Acest set de 5 unități al punții redresoare DB107 este un component cheie în electronică pentru conversia curentului alternativ (CA) în curent continuu (CC). Fabricat de satkit, acest redresor este cunoscut și ca punte Graetz și este esențial pentru aplicații care necesită un semnal de curent continuu stabil și eficient.

Caracteristici principale:

Suportă vârfuri de tensiune de până la 1000V, asigurând protecție în circuite cu cerințe electrice ridicate.
Curent direct maxim de 1A, potrivit pentru dispozitive mici și proiecte electronice.
Tensiune inversă de 700V și cădere de tensiune directă de 1,1V la 1A, garantând o performanță optimă în redresare.
Capacitate de curent de supratensiune maximă de 50A pentru vârfuri temporare.
Interval larg de temperatură de funcționare de la -65ºC până la +150ºC, ideal pentru diverse condiții de mediu.
Format DIP4 care facilitează integrarea pe plăci de circuit imprimat (PCB).

Funcționare și aplicații:

DB107 este alcătuit din patru diode care transformă semnalul alternativ, ce conține părți pozitive și negative, într-un semnal continuu pozitiv. Spre deosebire de o diodă simplă, care folosește doar partea pozitivă a semnalului, puntea redresoare DB107 utilizează ambele părți pentru a maximiza eficiența conversiei.

Acest component este ideal pentru proiecte electronice care necesită transformarea curentului alternativ în curent continuu, cum ar fi surse de alimentare, încărcătoare și sisteme electronice de bază și avansate.

În plus, atunci când este combinat cu un condensator și o diodă Zener, DB107 permite obținerea unui curent continuu stabil și reglat, esențial pentru protejarea circuitelor sensibile.

Compatibilitate:

DB107 este compatibil cu o gamă largă de circuite electronice care necesită redresarea curentului, în special în aplicații unde spațiul și eficiența sunt importante. Formatul DIP4 facilitează montarea pe plăci standard.

Conținutul pachetului:

5 unități DB107 punte redresoare 1000v 1a DIP4.

Acest produs este o soluție fiabilă și economică pentru orice pasionat sau profesionist din electronică ce are nevoie de o punte redresoare compactă și eficientă.

Suportă vârfuri de tensiune de până la 1000V
Curent direct maxim de 1A
Tensiune inversă de 700V
Cădere de tensiune directă de 1,1V la 1A
Curent de supratensiune maxim de 50A
Temperatură de funcționare de la -65ºC la +150ºC
Format DIP4 pentru integrare ușoară în PCB
Include 5 unități DB107 punte redresoare

Întrebări și răspunsuri ale clienților

Care sunt dimensiunile și greutatea fiecărui pod DB107? Ce include exact pachetul?

Fiecare punte DB107 în capsulă DIP-4 măsoară aproximativ 7.8 mm × 7.1 mm × 6 mm și cântărește sub 1 g. Pachetul include 5 unități DB107.

La ce tensiune și tip de semnal de intrare pot conecta această punte redresoare fără a-i depăși limitele?

DB107 suportă semnale de curent alternativ de până la aproximativ 700V RMS (1000V vârf). Nu trebuie utilizat cu semnale mai mari și nici în aplicații care depășesc 1A curent continuu la ieșire.

Există precauții recomandate pentru instalarea sau lipirea DB107 pentru a-i asigura durabilitatea?

Se recomandă lipirea la temperaturi sub 260°C, pentru maximum 10 secunde pe terminal. Trebuie evitată supraîncălzirea și montarea componentei cu ventilație adecvată și fără a depăși curentul și tensiunea nominale, pentru a optimiza durata de viață.

Care sunt cele mai comune probleme la utilizarea punților DB107 și cum pot fi prevenite?

Problemele obișnuite sunt: suprasarcina (curent excesiv >1A), supratensiunea (>1000V vârf) și disiparea termică inadecvată. Pentru prevenire, selectați componenta în funcție de valorile maxime cerute de circuit și asigurați ventilația. Dacă este depășit curentul nominal, este recomandat să folosiți un model cu capacitate mai mare.

La ce folosește DB107 punte redresoare 1000v 1a?

DB107 este utilizat pentru a transforma curentul alternativ în curent continuu, folosind ambele părți ale semnalului alternativ pentru o redresare eficientă.

Care este curentul maxim suportat de DB107?

DB107 suportă un curent direct maxim de 1 amper.

Ce tensiune maximă poate suporta DB107?

Poate suporta o tensiune inversă de vârf de până la 1000 volți.

Ce format are această punte redresoare?

DB107 vine în format DIP4, facilitând montarea pe plăci de circuit imprimat.

Câte unități include pachetul?

Pachetul include 5 unități DB107 punte redresoare 1000v 1a DIP4.
