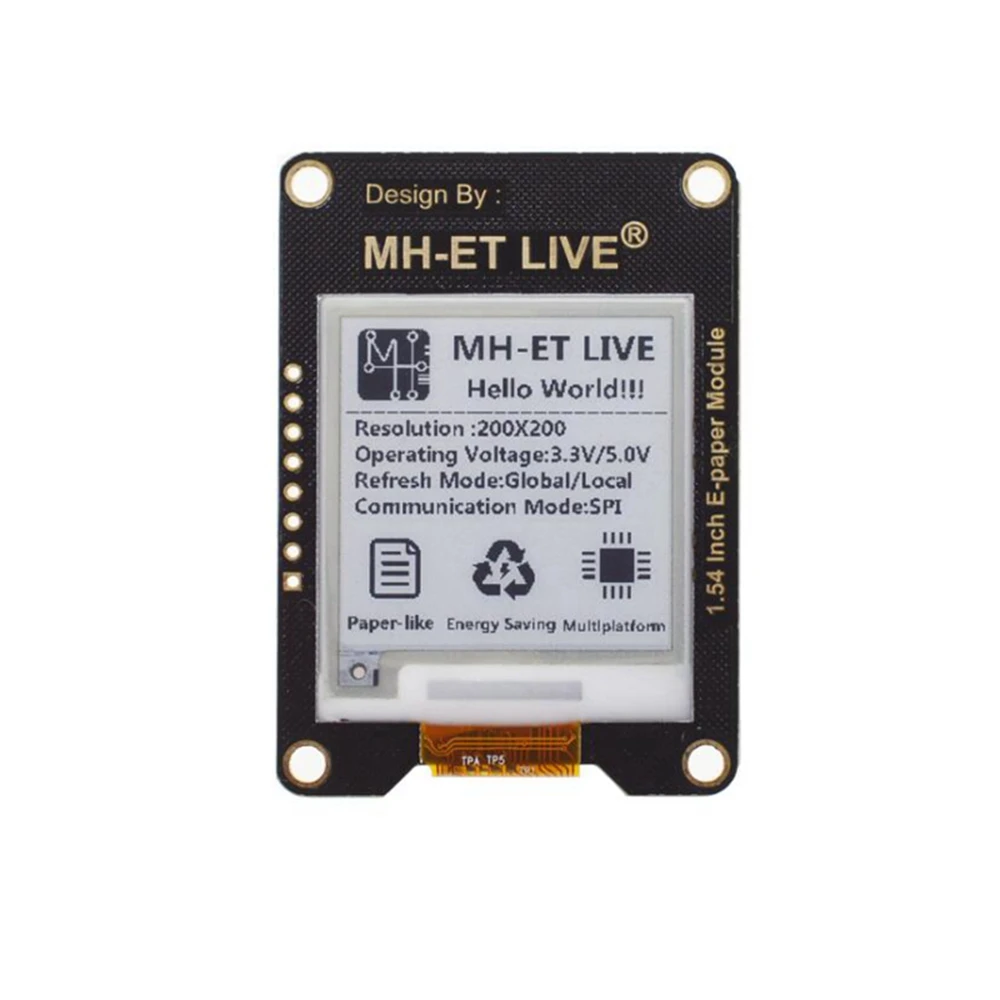

Modul ePaper de 1.54 inch cu interfață SPI pentru Raspberry, Arduino și STM32

Modulul ePaper de 1.54 inch cu interfață SPI este un ecran cu cerneală electronică (ePaper/eInk) conceput pentru a oferi o afișare clară și eficientă în proiecte electronice. Acest modul este compatibil cu platforme populare precum Raspberry Pi, Arduino și STM32, facilitând integrarea în diverse dezvoltări.

Acest tip de ecran se remarcă prin consumul energetic redus, deoarece necesită energie doar în timpul actualizării imaginii. După încărcarea graficii, ecranul păstrează imaginea fără a necesita alimentare continuă, ceea ce îl face o opțiune ideală pentru dispozitive care au nevoie de consum redus și autonomie mare a bateriei.

Tehnologia utilizată este afișajul electroforetic microcapsulat (MED), care folosește mici sfere cu pigmenți încărcați suspendați în ulei transparent. Acești pigmenți se deplasează în funcție de sarcina electrică pentru a forma imagini vizibile care reflectă lumina ambientală, eliminând necesitatea unei lumini de fundal. Acest lucru permite o vizibilitate excelentă chiar și în lumina directă a soarelui, cu un unghi de vizualizare larg de peste 170°.

Caracteristici cheie

• Dimensiune ecran: 1.54 inch (27,6 mm × 27,6 mm)
• Rezoluție: 200 × 200 pixeli cu distanță între puncte de 0,138 × 0,138 mm
• Interfață de comunicare: SPI cu 3 sau 4 fire
• Tensiune de funcționare: 3.3V / 5V compatibil cu Arduino fără conversie suplimentară
• Culori: Alb și negru cu 2 niveluri de gri
• Consum energetic: 26.4mW în timpul actualizării, mai puțin de 0.017mW în standby
• Timp de actualizare: Parțial 0.3s, complet 2s
• Dimensiuni modul: 55 mm × 39,4 mm

Utilizări și compatibilitate

Acest modul este perfect pentru proiecte care necesită un ecran lizibil în exterior și cu consum redus, cum ar fi cititoare electronice, dispozitive IoT, ceasuri inteligente, etichete electronice și panouri informative. Compatibilitatea cu Raspberry Pi, Arduino și STM32 permite utilizarea lui într-o gamă largă de aplicații și prototipuri.

Pachetul include modulul de afișaj ePaper de 1.54 inch, gata pentru integrare. Pentru utilizare mai ușoară, se pot consulta mai multe informații și exemple de cod în Waveshare Wiki.

• Ecran ePaper de 1.54 inch cu rezoluție 200x200 pixeli
• Interfață SPI cu 3 sau 4 fire, compatibilă cu Raspberry Pi, Arduino și STM32
• Tensiune de funcționare 3.3V / 5V fără convertoare suplimentare
• Consum redus de energie: folosește energie doar la actualizarea ecranului
• Vizibilitate bună în lumina soarelui, cu unghi de vizualizare >170°
• Actualizare parțială rapidă în 0.3 secunde și actualizare completă în 2 secunde
• Dimensiuni compacte: 55 mm × 39,4 mm, ideal pentru proiecte portabile
