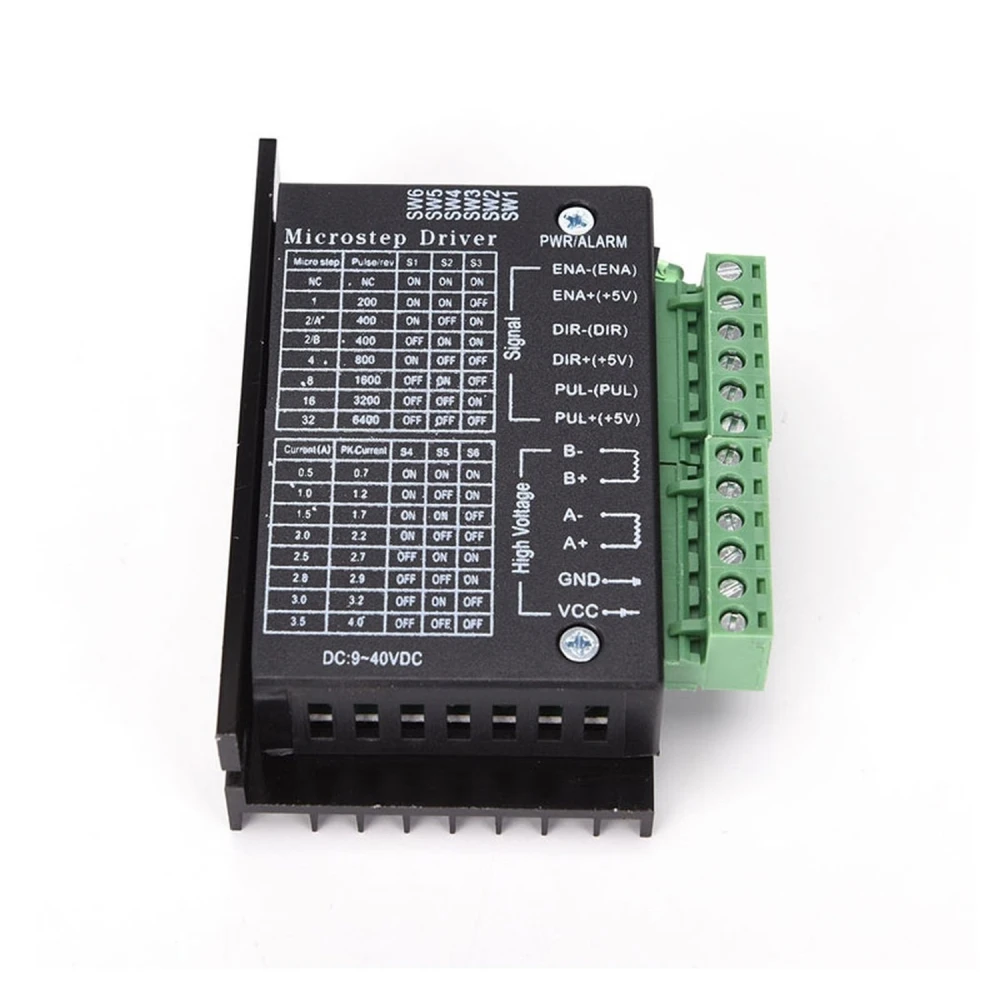

Driver TB6600 pentru motor pas cu pas până la 4A 9V-40V compatibil cu Arduino

Driverul TB6600 pentru motor pas cu pas este un modul controler bipolar care permite controlul motoarelor pas cu pas cu 2 și 4 faze, cu o tensiune de alimentare de 9V la 40V și un curent maxim de excitație de până la 4A. Acest controler este utilizat pe scară largă în aplicații precum mașini CNC, mașini de gravat, utilaje de ambalare și alte echipamente care necesită precizie și cuplu ridicate.

Acest driver utilizează un control avansat al subdiviziunii buclei de curent, ceea ce reduce ondulația cuplului motor și permite o funcționare lină la viteze mici. În plus, oferă un cuplu superior la viteze mari în comparație cu alte controlere cu două faze, garantând o poziționare de înaltă precizie.

Caracteristici principale

• Moduri micro-pas selectabile: 1/1, 1/2, 1/4, 1/8 și 1/16 pas.
• Sursă de alimentare simplă de 9 la 40V DC.
• Control al curentului reglabil în 8 trepte, de la 0,2 A până la 5 A.

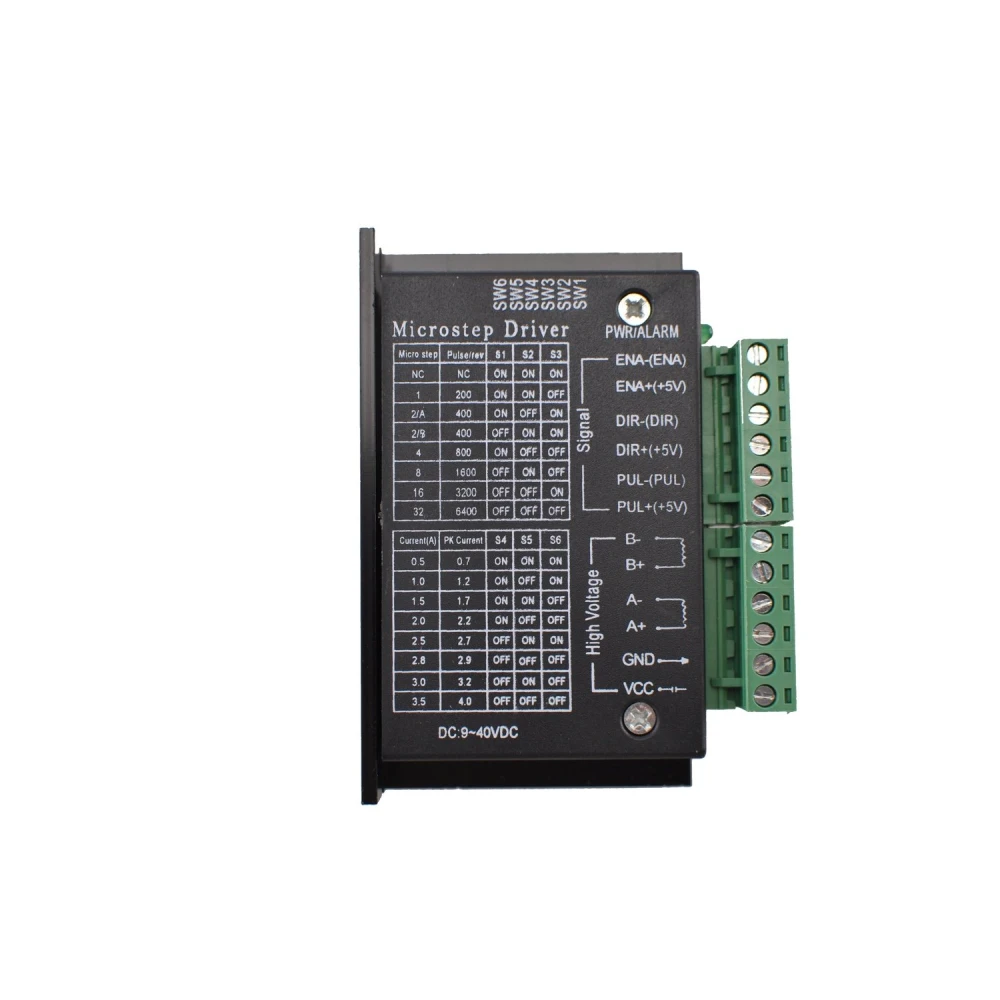

• Intrări izolate optic pentru protecție și stabilitate sporite.
• Protecție împotriva supratensiunii, subtensiunii, supracurentului și scurtcircuitelor.
• Viteză mare de pornire și cuplu ridicat la turații mari.

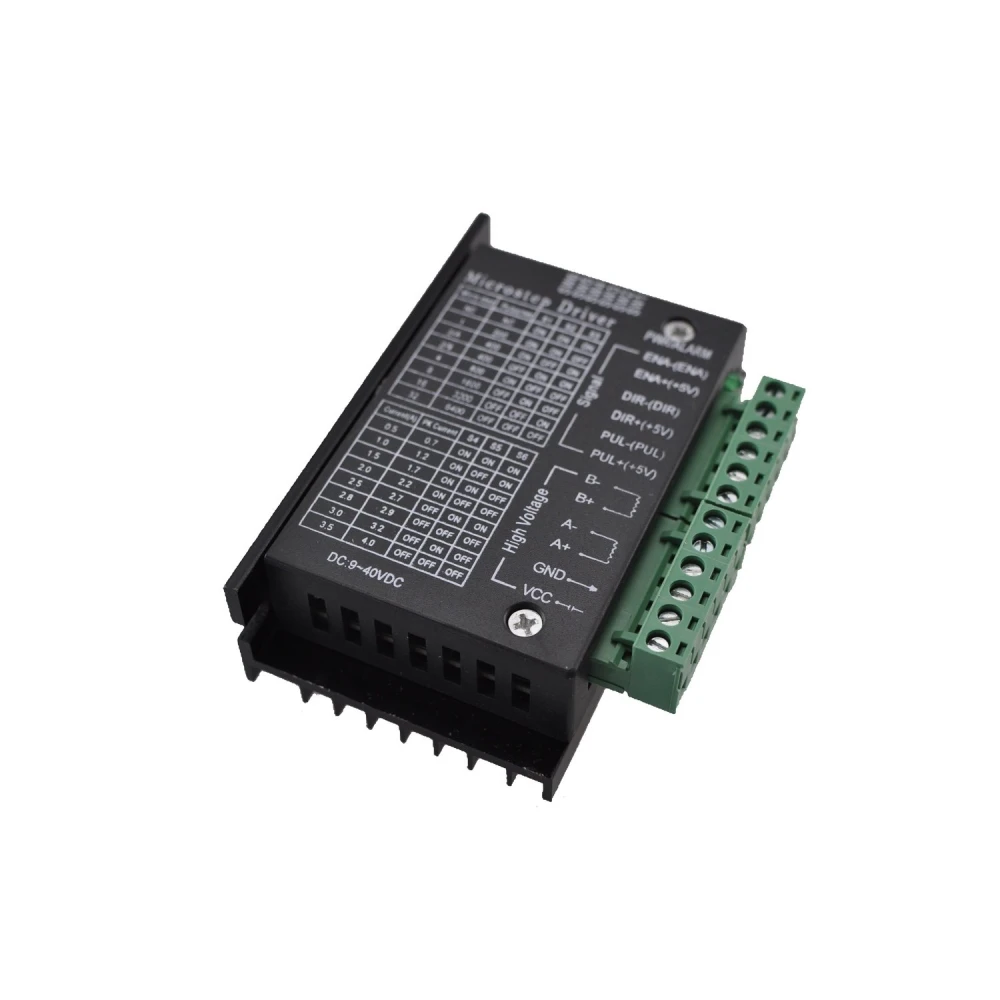

• Carcasă rezistentă din plastic negru cu radiator din aluminiu pentru o disipare termică optimă.
• Orificii de montare integrate pentru instalare ușoară pe panourile mașinilor.

Specificații tehnice

• Tensiune de intrare: 8 la 50V DC (funcționare între 9V și 40V).
• Curent de intrare: 1 la 5 A.
• Curent maxim de ieșire vârf: 5,0 A (100 ms).
• Curent maxim de ieșire în funcționare: 4,5 A.
• Temperatura de funcționare: -10 la 45 °C.
• Temperatura de depozitare: -40 la 70 °C.
• Greutate: 200 grame.

Compatibilitate și utilizare

Acest controler este compatibil cu motoare pas cu pas NEMA17, NEMA23, NEMA24 și NEMA34, fiind o opțiune excelentă pentru proiecte CNC și sisteme care necesită control de înaltă precizie al motoarelor. Este compatibil și cu Arduino și alte microcontrolere care emit semnale digitale de impuls de 5V, facilitând integrarea în proiecte DIY și profesionale.

Conexiuni și configurare

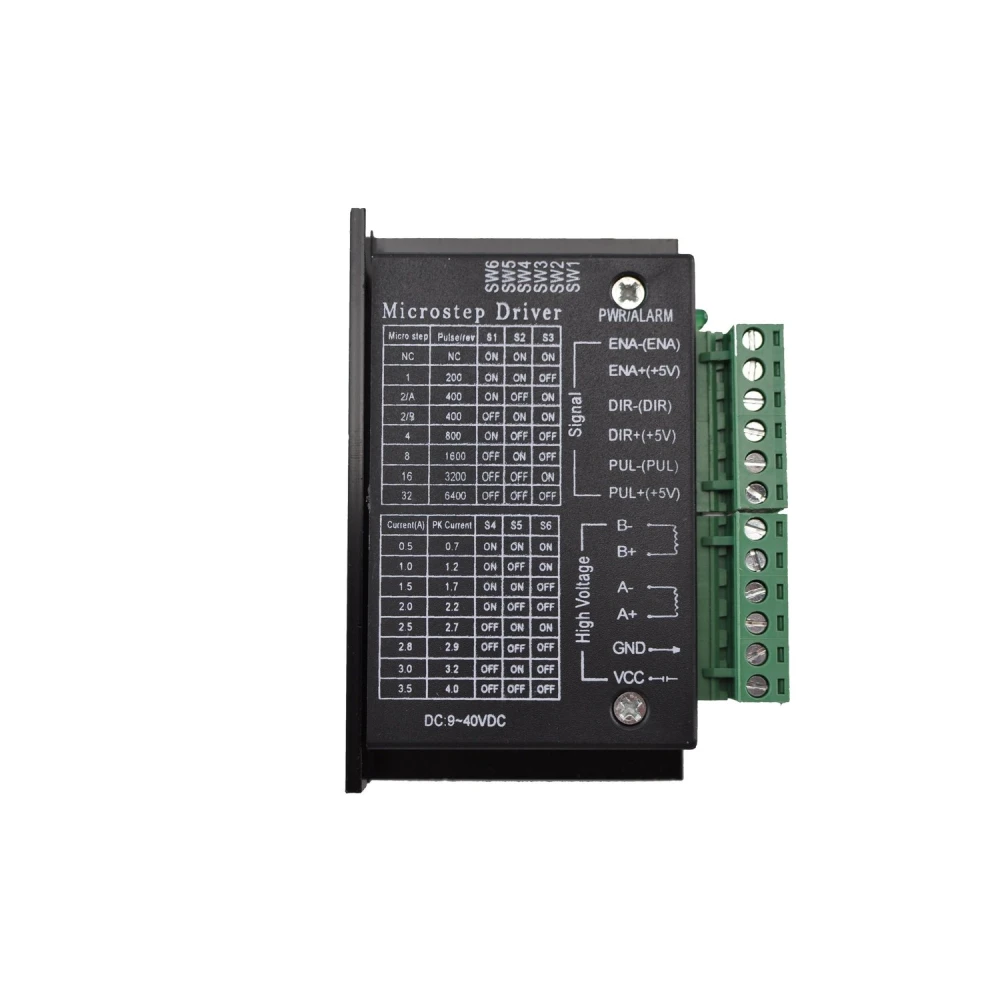

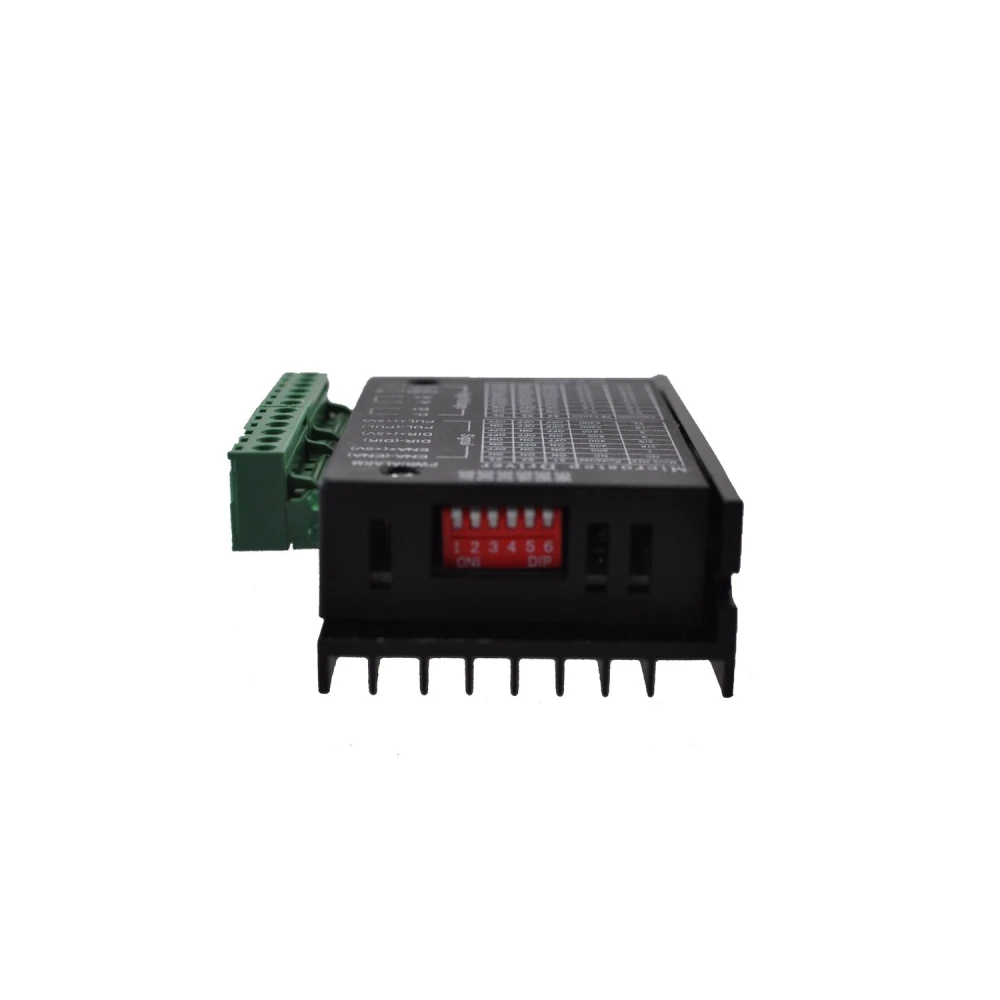

Modulul dispune de borne pentru alimentare DC, ieșiri pentru fazele motorului și intrări pentru semnalele de enable, pas și direcție, toate izolate optic pentru a evita interferențele. În plus, are un bloc de întrerupătoare DIP pentru reglarea curentului și a rezoluției micro-pasului, permițând o configurare personalizată în funcție de nevoile motorului și ale aplicației.

Pe scurt, driverul TB6600 este un controler robust, precis și versatil, ideal pentru cei care caută performanță fiabilă în motoare pas cu pas pentru aplicații CNC, robotică și automatizare.

• Moduri micro-pas: 1/1, 1/2, 1/4, 1/8, 1/16.
• Alimentare de la 9 la 40V DC.
• Curent reglabil de la 0,2 A la 5 A.
• Protecție împotriva supratensiunii, subtensiunii și scurtcircuitelor.
• Compatibil cu motoare NEMA17, NEMA23, NEMA24 și NEMA34.
• Compatibil cu Arduino și microcontrolere de 5V.
• Carcasă rezistentă cu radiator de căldură din aluminiu.
• Precizie ridicată și cuplu la viteze mari.
