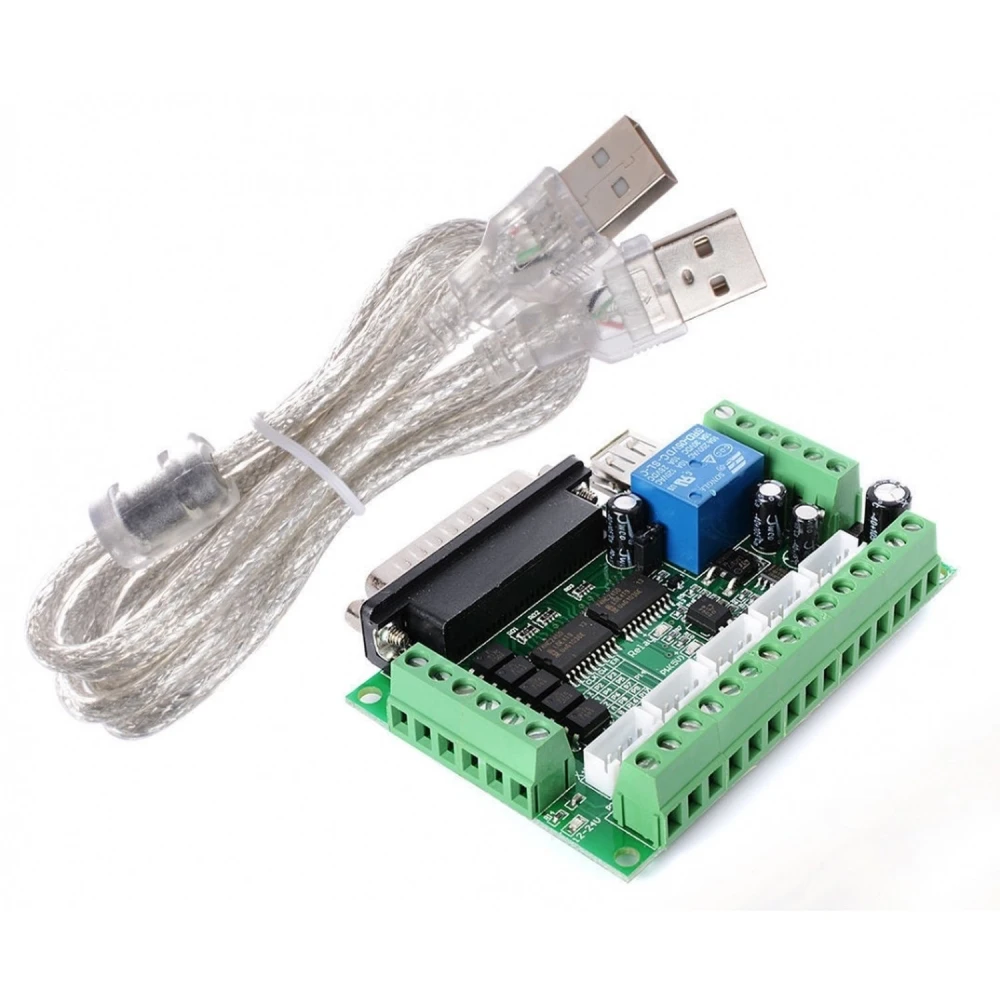

Placă controler CNC 5 axe Mach3 USB cu adaptor pentru motor pas cu pas

Name: Placă controler CNC 5 axe Mach3 USB cu adaptor pentru motor pas cu pas
Brand: satkit
SKU: N010206-CONTROLADOR-MACH-3
Price: 47.41 RON
Availability: InStock

Marcă: satkit

Fii primul care scrie o recenzie pentru acest produs

47,41lei

TVA inclus (Fără TVA: 39,84 lei)

Reduceri la cantitate

Cantitate	Preț	Salvează
2+	45,51 lei	-4%
10+	41,87 lei	-12%
20+	38,88 lei	-18%

Au mai rămas doar 5 în stoc - comandă acum!

Livrare standard Mie, Mai 27 - Vin, Mai 29

Livrare expres Lun, Mai 25 - Mar, Mai 26

Retur în 30 zile

Cantitate

Retur gratuit în 30 de zile

Tranzacție securizată

Livrare gratuită Livrare de la 25 lei

Retururi ușoare Politică de retur în 30 de zile

Plată securizată Finalizare 100% securizată

Garanția calității Doar produse originale

Placa controler CNC 5 axe Mach3 USB este un adaptor conceput pentru a controla motoare pas cu pas în sisteme CNC prin software-ul Mach3 și alte programe de control numeric care folosesc port paralel. Această placă este ideală pentru utilizatorii care caută o soluție fiabilă și protejată pentru gestionarea a până la 5 axe cu precizie și siguranță.

Compatibilitate: Funcționează cu Mach3 și alte software-uri de control numeric prin port paralel, facilitând integrarea în sisteme CNC existente.
Protecție avansată: Dispune de un sistem independent de protecție pentru alimentarea USB și alimentarea perifericelor, asigurând integritatea echipamentului și evitând daunele cauzate de conectarea inversă a polarității.
Tensiune periferice: Suportă tensiuni între 12 și 24V cu protecție împotriva conectării inverse, garantând o funcționare sigură și stabilă.
Protecția portului paralel: Dispune de protecție integrală între semnalele de intrare și circuitul de control pentru a proteja portul paralel al controlerului.
Controlul ieșirilor: Toate ieșirile sunt controlate de un comutator la ieșirea P17, permițând o gestionare eficientă a semnalelor.
Ieșire analogică izolată: Include o ieșire de tensiune analogică izolată 0-10V prin optocuplor, controlabilă printr-un convertor de interfață analogică pentru reglarea vitezei arborelui principal (ieșirea P1).
Control 5 axe: Deschide 17 porturi accesibile cu optocuplor pentru controlul motoarelor pas cu pas pe 5 axe, ideal pentru configurații CNC complexe.
Ieșire PWM: Ieșirea P1 poate fi folosită ca PWM pentru controlul regulatorului arborelui principal prin optocuplor.
Niveluri de intrare: Compatibilă cu niveluri de intrare de catod comun sau anod comun la 5V pentru o integrare ușoară cu diferite sisteme.

Utilizare tipică: Această placă este perfectă pentru ateliere și utilizatori care au nevoie să controleze mașini CNC cu 5 axe și motoare pas cu pas, asigurând un control precis și sigur al mișcării și vitezei.

Compatibilitate și accesorii: Se livrează cu un cablu USB pentru a facilita conectarea directă la computer și pentru a asigura o comunicare stabilă cu software-ul Mach3.

Conținutul pachetului:

1 x Placă controler CNC 5 axe pentru motoare pas cu pas compatibilă cu Mach3
1 x Cablu USB

Cu această placă controler, veți obține un dispozitiv robust și protejat care facilitează implementarea și controlul sistemelor CNC avansate cu Mach3 și alte programe compatibile.

Compatibilă cu software-ul Mach3 și control numeric prin port paralel
Protecție independentă pentru alimentarea USB și a perifericelor
Tensiune periferice 12-24V cu protecție împotriva conectării inverse
Protecție integrală pentru portul paralel
Ieșiri controlate de comutator la ieșirea P17
Ieșire analogică izolată 0-10V pentru controlul vitezei arborelui principal
Control pe 5 axe cu 17 porturi accesibile prin optocuplor
Ieșire PWM pe portul P1 pentru controlul regulatorului arborelui principal
Compatibilă cu niveluri de intrare de catod comun sau anod comun la 5V
Include cablu USB pentru conectare directă

Întrebări și răspunsuri ale clienților

Care sunt dimensiunile, greutatea și materialele principale ale plăcii incluse?

Placa are dimensiuni aproximative de 100 mm x 70 mm x 15 mm și o greutate de 120 g (fără ambalaj). Este fabricată din PCB din fibră de sticlă (FR4), cu componente electronice SMD și conectori tip borne pentru cablare ușoară.

Ce sisteme de operare și versiuni de Mach3 sunt compatibile? Include drivere USB?

Placa este proiectată să funcționeze cu Mach3 și alte programe CNC prin port paralel pe sisteme Windows (XP, 7, 8, 10 pe 32 biți). Cablul USB furnizat este doar pentru alimentare, nu pentru transfer de date, astfel că nu necesită și nu include drivere USB specifice.

Este posibil să controlați viteza unui ax din ieșirea analogică de 0-10V și ce precizie are acest semnal?

Da, ieșirea analogică de 0-10V permite controlul vitezei axelor compatibile prin intermediul unui convertor corespunzător. Semnalul este izolat prin optocuplor, iar precizia depinde de designul circuitului, cu o toleranță tipică de ±0,2V, adecvată pentru majoritatea variatoarelor VFD convenționale.

Ce măsuri de protecție electrică include și ce se întâmplă în caz de conectare greșită a alimentării de 12-24V?

Placa integrează protecție împotriva polarității inverse la intrarea de alimentare de 12-24V, precum și optocuplori pentru izolarea semnalelor de control. În cazul conectării greșite a polarității, sistemul previne daunele permanente, însă este recomandat să verificați conexiunile înainte de pornire.

Este compatibilă această placă cu software-ul Mach3?

Da, această placă controler este compatibilă cu Mach3 și alte programe de control numeric care folosesc port paralel.

Ce tensiune suportă perifericele conectate la această placă?

Perifericele pot funcționa cu tensiuni între 12 și 24V, cu protecție împotriva conectării inverse a polarității.

Include cablu pentru conectare USB?

Da, pachetul include un cablu USB pentru conectarea plăcii la computer.

Câte axe poate controla această placă?

Poate controla până la 5 axe prin cele 17 porturi accesibile cu optocuplor.

Ce tip de protecție are placa?

Are protecție independentă pentru alimentarea USB și periferice, precum și protecție integrală pentru portul paralel pentru a evita daunele.
