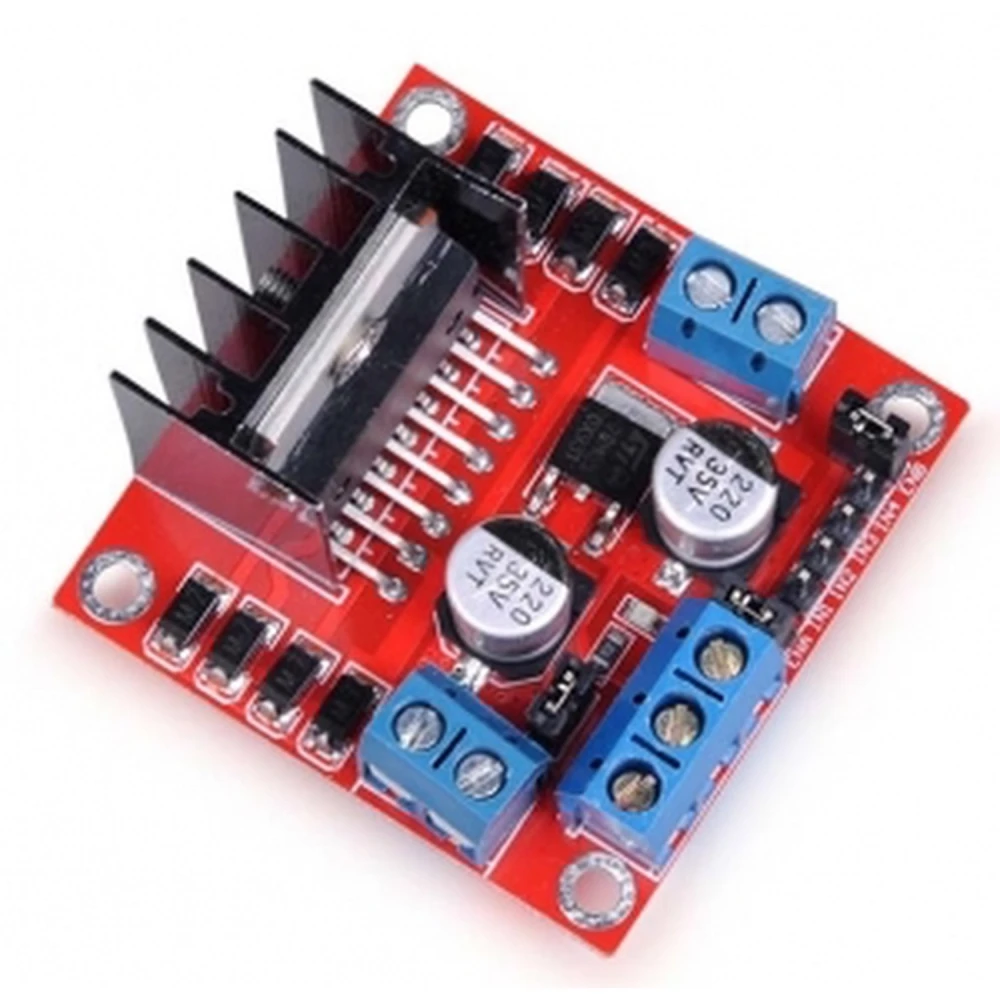

Controler motoare L298 cu dublu punte H pentru Arduino - Satkit

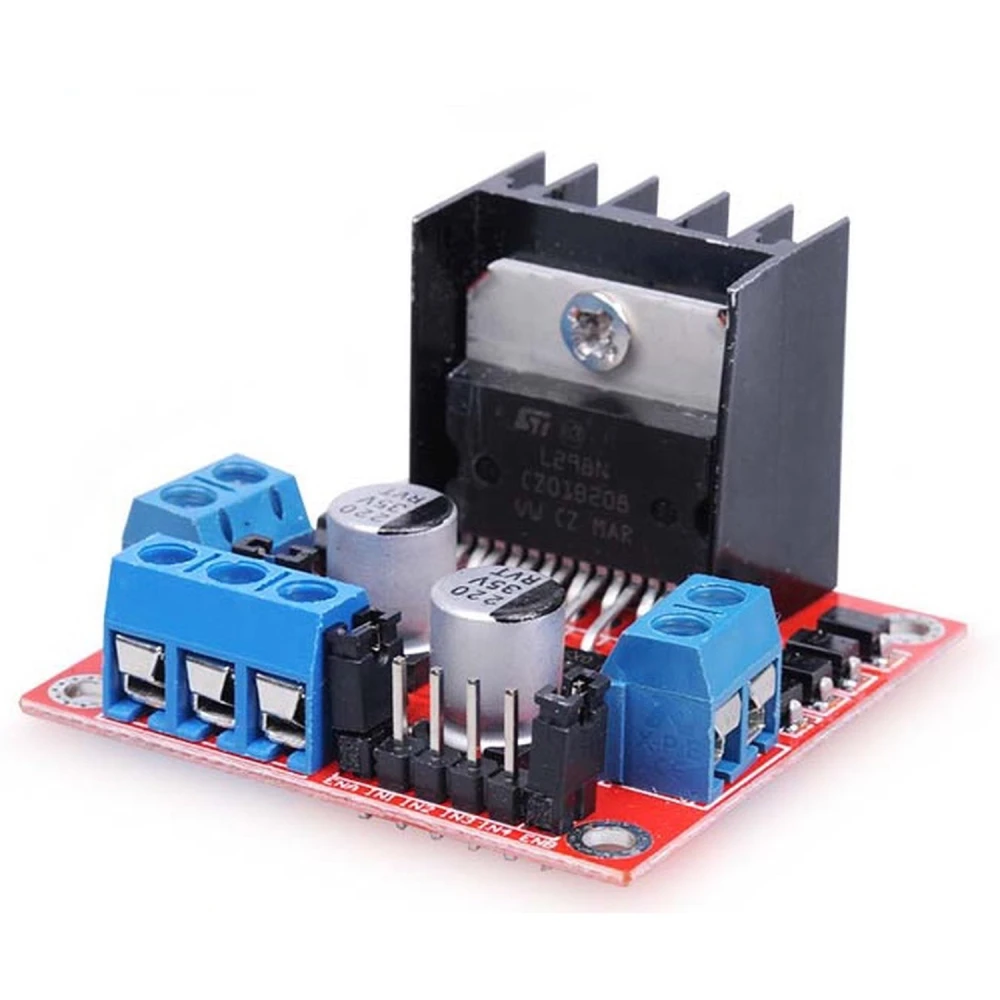

Vista lateral del controlador de motores L298 con disipador integrado

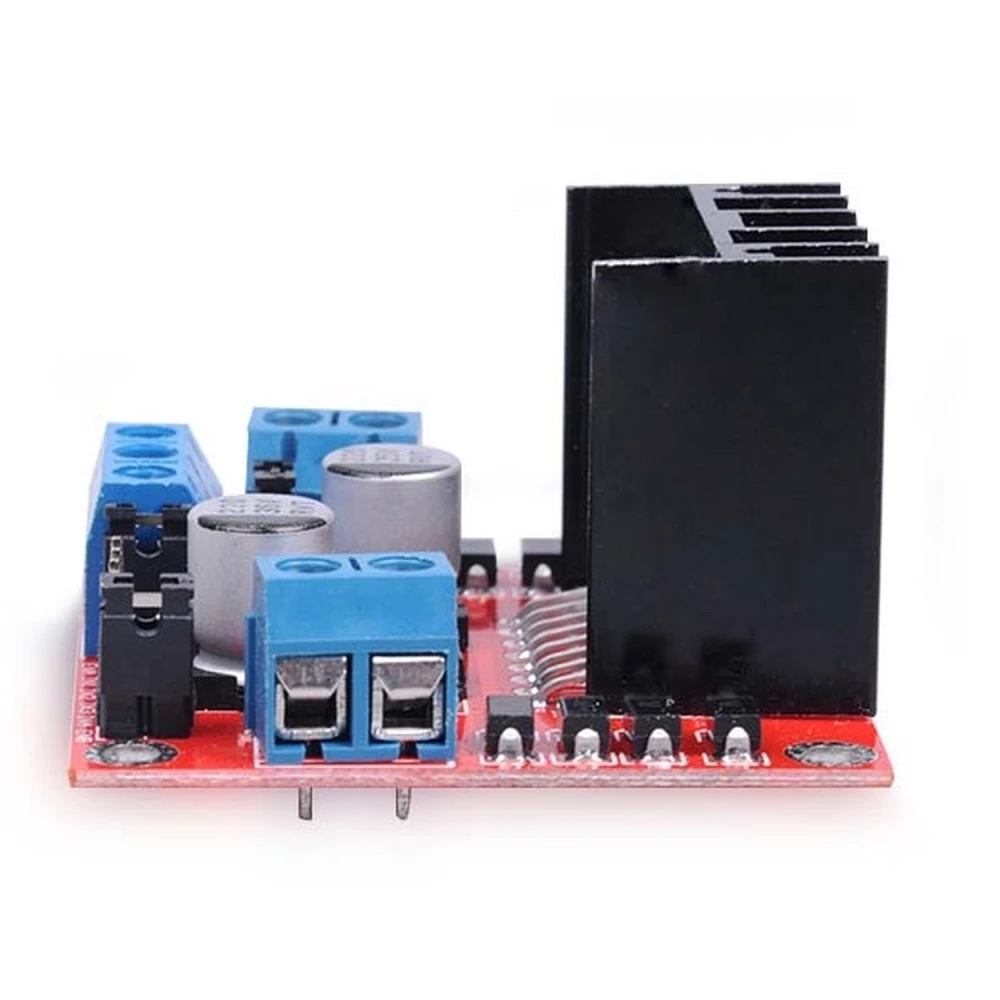

Detalle del indicador LED del controlador de motores L298

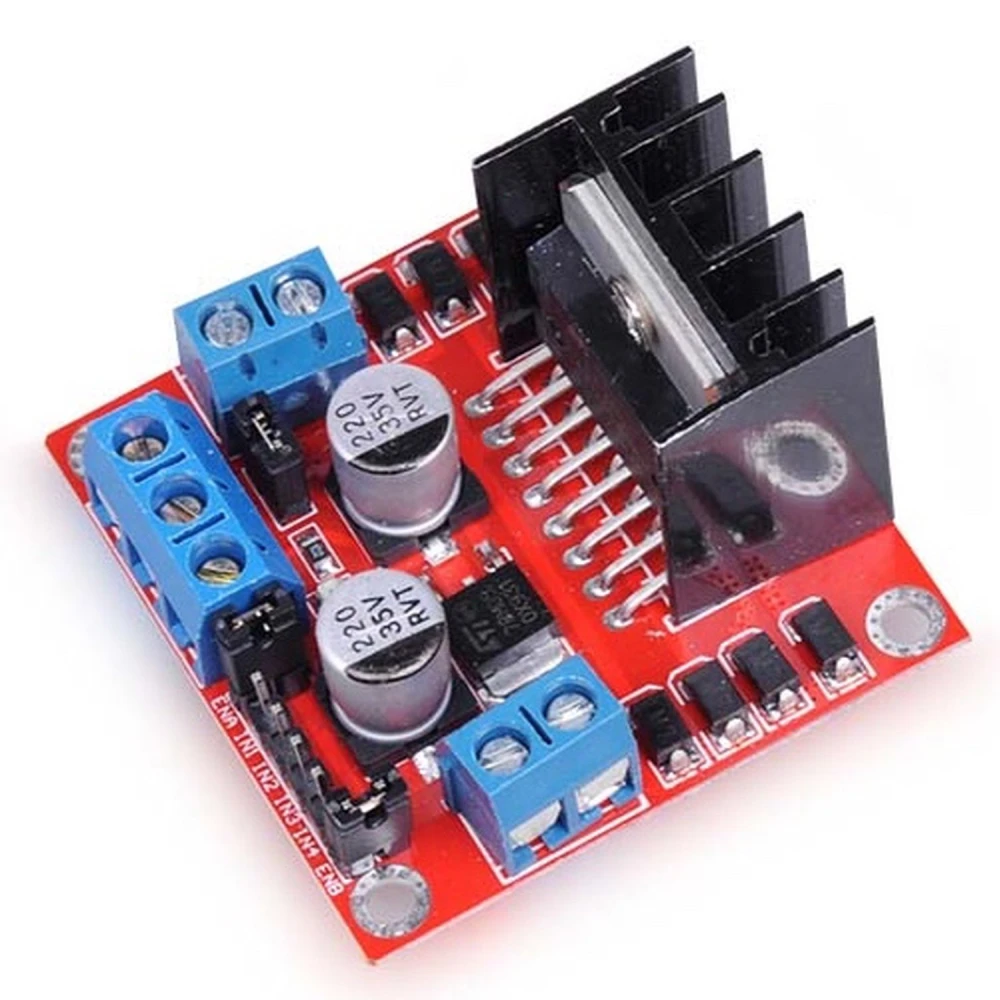

Controlador de motores L298 montado en chasis para Arduino

Conexiones del controlador de motores PAP doble puente H con L298

Controler motoare L298 cu dublu punte H pentru Arduino - Satkit

Name: Controler motoare L298 cu dublu punte H pentru Arduino - Satkit
Brand: satkit
SKU: j030105-l298
Price: 36.39 RON
Availability: InStock

Marcă: satkit

Fii primul care scrie o recenzie pentru acest produs

36,39lei

TVA inclus (Fără TVA: 30,58 lei)

Reduceri la cantitate

Cantitate	Preț	Salvează
2+	34,93 lei	-4%
10+	32,14 lei	-12%
20+	29,84 lei	-18%

În stoc - Se expediază imediat

Livrare standard Mar, Iun 16 - Joi, Iun 18

Livrare expres Vin, Iun 12 - Lun, Iun 15

Retur în 30 zile

Cantitate

Retur gratuit în 30 de zile

Tranzacție securizată

Livrare gratuită Livrare de la 25 lei

Retururi ușoare Politică de retur în 30 de zile

Plată securizată Finalizare 100% securizată

Garanția calității Doar produse originale

Descriere generală

Controlerul de motoare L298 este un dispozitiv electronic conceput pentru controlul motoarelor de curent continuu (DC) și al motoarelor pas cu pas (PAP) în proiecte de electronică și robotică, în special cu platforme Arduino. Acest controler folosește un dublu punte H care permite controlul direcției și vitezei motorului cu mare precizie.

Caracteristici principale

Ușor și puternic, ideal pentru proiecte portabile și compacte.
Radiator integrat pentru a preveni supraîncălzirea și a prelungi durata de viață a controlerului.
Protecție FWD care previne deteriorarea cauzată de schimbările bruște ale sensului de rotație al motorului.
Întrerupător de alimentare pentru control simplu al pornirii și opririi.
Indicator LED pentru pornire și direcție, pentru monitorizarea vizuală ușoară a stării motorului.
Două ieșiri DC care permit conectarea motoarelor DC sau a motoarelor pas cu pas.
Orificii pentru montare fermă pe un șasiu sau structură, facilitând integrarea în proiecte.

Specificații tehnice

Driver: L298
Alimentare motoare: 6-35V DC
Curent maxim: 2 Amperios per ieșire (4A în total sau în punte)
Alimentare logică independentă: 5-7V
Curent pentru logică: aproximativ 36 mA
Niveluri TTL: scăzut între -0.3V și 1.5V, ridicat între 2.3V și Vss
Putere maximă: 25W

Utilizări tipice

Acest controler este ideal pentru proiecte de robotică, automatizare și controlul motoarelor în general. Poate controla motoare pas cu pas pentru poziționare precisă sau motoare DC pentru aplicații care necesită controlul vitezei și al direcției. Este compatibil cu plăci Arduino și alte microcontrolere care suportă semnale TTL.

Compatibilitate

Compatibil cu Arduino și alte sisteme care utilizează niveluri TTL pentru control logic. Necesită o sursă de alimentare externă adecvată pentru motoarele conectate, în intervalul de 6 până la 35V DC.

Ușor și puternic pentru proiecte compacte
Radiator integrat pentru a preveni supraîncălzirea
Protecție FWD pentru schimbări bruște de sens
Întrerupător de alimentare pentru control facil
Indicatoare LED pentru pornire și direcție
2 ieșiri DC pentru motoare sau motor pas cu pas
Montare fermă cu orificii pentru șasiu
Alimentare motoare: 6-35V DC
Curent maxim: 2A per ieșire (4A total)
Alimentare logică: 5-7V cu 36 mA
Putere maximă: 25W

Întrebări și răspunsuri ale clienților

Ce tip de motoare pot fi controlate cu puntea H dublă L298 și care este limita de curent?

Controlerul este potrivit pentru motoare DC și motoare pas cu pas bipolare. Fiecare canal suportă până la 2 A continuu (4 A maxim prin punerea în paralel a ieșirilor), cu tensiuni de la 6 la 35 V DC pentru motoare. Se recomandă să nu depășiți aceste limite pentru a evita deteriorarea permanentă.

Ce măsuri trebuie să iau pentru a evita supraîncălzirea sau deteriorarea prin suprasarcină?

Modulul include radiator pentru gestionarea termică, însă, la sarcini maxime sau ventilație slabă, poate fi necesară ventilație suplimentară. Este esențial să nu depășiți 2 A pe canal și să verificați ca suma curenților să nu depășească capacitatea totală. Monitorizarea temperaturii la atingere în timpul funcționării ajută la prevenirea defecțiunilor.

Care sunt cerințele electrice pentru sursa de alimentare a motoarelor și a logicii?

Sunt necesare două surse: una pentru motoare (6–35 V DC, în funcție de motor) și alta pentru logică (5–7 V DC, consum tipic 36 mA). Modulul permite separarea celor două mase pentru a evita zgomotul electric. Utilizarea unor surse stabilizate minimizează riscurile.

Există limitări la utilizarea acestui controler cu microcontrolere moderne de 3,3 V precum ESP32 sau Raspberry Pi Pico?

Da. L298 acceptă intrări TTL; totuși, nivelul logic „high” trebuie să fie de minimum 2,3 V pentru a fi recunoscut. Cu microcontrolere de 3,3 V nu există probleme, dar nu este compatibil direct cu niveluri de 1,8 V. Pentru semnale mai joase, se recomandă un buffer sau un adaptor de nivel logic.

Comparativ cu alte controlere moderne precum DRV8825 sau BTS7960, care sunt avantajele și dezavantajele obiective ale L298?

L298 este robust, ușor de întreținut și ieftin, dar are disipare termică mai mare și eficiență mai mică (~70%) comparativ cu driverele MOSFET precum DRV8825 (>90%). Nu oferă microstepping avansat sau protecții inteligente integrate. Este ideal pentru prototipuri robuste, dar nu pentru proiecte în care eficiența energetică sau controlul fin sunt esențiale.

Ce tip de motoare pot controla cu acest controler L298?

Poți controla motoare de curent continuu (DC) și motoare pas cu pas (PAP) folosind acest controler.

Care este intervalul de tensiune pentru alimentarea motoarelor?

Controlerul suportă o alimentare pentru motoare de 6 la 35V DC.

Cât curent poate suporta pe fiecare ieșire?

Poate suporta până la 2 amperi pe ieșire, cu un total de 4 amperi dacă ieșirile sunt în punte.

Este compatibil cu Arduino?

Da, este compatibil cu Arduino și cu alte microcontrolere care utilizează niveluri TTL pentru logică.

Ce protecție are controlerul pentru a evita deteriorarea?

Include protecție FWD pentru a evita deteriorarea cauzată de schimbările bruște ale sensului de rotație al motorului și un radiator integrat pentru a preveni supraîncălzirea.
