10,07 lei
În stoc

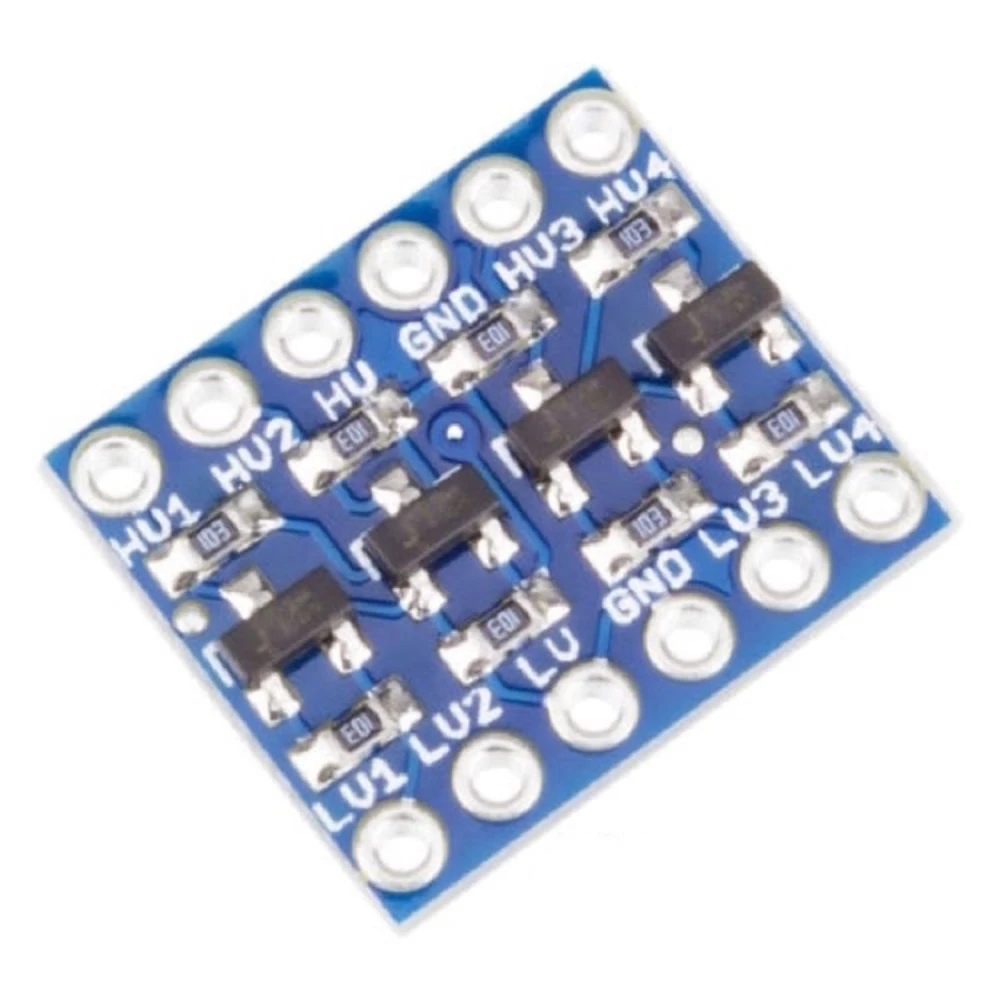

Level Shifter - Convertor de nivel logic bidirecțional 4 canale 5V la 3.3V
Marcă: satkit
10,07lei
TVA inclus (Fără TVA: 8,47 lei)
Reduceri la cantitate
| Cantitate | Preț | Salvează |
|---|---|---|
| 2+ | 9,67 lei | -4% |
| 10+ | 9,17 lei | -9% |
| 20+ | 7,56 lei | -25% |
Stoc limitat
Livrare standard
Mar, Iun 16 - Joi, Iun 18
Livrare expres
Vin, Iun 12 - Lun, Iun 15
Retur în 30 zile
Retur gratuit în 30 de zile
Tranzacție securizată
Share:
Livrare gratuită
Livrare de la 25 lei
Retururi ușoare
Politică de retur în 30 de zile
Plată securizată
Finalizare 100% securizată
Garanția calității
Doar produse originale
Convertorul de nivel logic 5V la 3.3V este un dispozitiv esențial pentru proiectele electronice care trebuie să comunice semnale între componente cu niveluri diferite de tensiune. Acest modul level shifter bidirecțional cu 4 canale permite conversia semnalelor de la 5V la 3.3V și invers, garantând compatibilitatea și siguranța circuitelor.
Acest convertor nu funcționează doar pentru 5V și 3.3V, ci este compatibil și cu niveluri mai joase precum 2.8V și 1.8V, ceea ce îl face versatil pentru diverse aplicații. Designul său permite fiecărui canal să gestioneze conversia independent, facilitând conectarea între microcontrolere, senzori și alte dispozitive electronice.
Caracteristici principale:
- Convertor bidirecțional pentru semnale logice între 5V și 3.3V.
- 4 canale pentru nivel înalt (HV) și 4 canale pentru nivel scăzut (LV).
- Compatibil cu niveluri de tensiune 1.8V, 2.8V, 3.3V și 5V.
- Ușor de utilizat: necesită doar alimentarea celor două surse de tensiune și conectarea la masă.
- Distanță între pini de 2.54 mm pentru integrare ușoară în breadboard-uri sau plăci de dezvoltare.
- Dimensiuni compacte de 16x13 mm, ideal pentru proiecte cu spațiu limitat.
- Include 2 benzi de pini pentru conectare simplă.
- Produs nou și de înaltă calitate, livrat în pungă antistatică.
Utilizări tipice:
- Adaptarea semnalelor între microcontrolere care funcționează la tensiuni diferite, precum Arduino și Raspberry Pi.
- Interconectarea senzorilor și modulelor care necesită niveluri logice diferite.
- Proiecte de electronică în care este necesară protejarea componentelor sensibile la tensiuni mai mari.
- Dezvoltarea și prototiparea circuitelor digitale cu mai multe niveluri de tensiune.
Compatibilitate: Acest convertor este compatibil cu orice dispozitiv care utilizează niveluri logice standard de la 1.8V la 5V, inclusiv plăci Arduino și alte microcontrolere populare.
Pentru utilizare, conectează pinul HV la tensiunea mare (de exemplu, 5V), pinul LV la tensiunea mică (de exemplu, 3.3V) și pinul GND la masa comună. Apoi conectează semnalele la canalele corespunzătoare, iar modulul va realiza automat conversia bidirecțională.
Acest modul este o soluție practică și economică pentru a evita deteriorarea cauzată de incompatibilitatea tensiunilor și pentru a asigura o comunicare fiabilă în proiectele tale electronice.
- Convertor bidirecțional de nivel logic 5V la 3.3V și invers
- 4 canale pentru nivel înalt (HV) și 4 canale pentru nivel scăzut (LV)
- Compatibil cu niveluri de tensiune 1.8V, 2.8V, 3.3V și 5V
- Distanță între pini de 2.54 mm pentru conectare ușoară
- Dimensiuni compacte de 16x13 mm
- Include 2 benzi de pini pentru conectare
- Produs nou și de înaltă calitate în pungă antistatică
Întrebări și răspunsuri ale clienților
Care sunt dimensiunile fizice, greutatea modulului și ce conține exact pachetul?
Modulul măsoară 16 mm x 13 mm și are o distanță standard între pini de 2.54 mm. Greutatea este sub 5 g. Cutia include 1 placă convertor și 2 benzi de pini, toate protejate într-o pungă antistatică.
Ce curent maxim poate suporta fiecare canal bidirecțional și care este frecvența maximă de comutație recomandată?
Fiecare canal poate suporta curenți de până la 10 mA și este adecvat pentru frecvențe de comutație de până la 100 kHz. Peste aceste valori pot apărea degradări ale formei de undă și întârzieri de propagare semnificative.
Ce diferențe există între acest convertor bidirecțional și alte modele unidirecționale de pe piață?
Acest model permite transferul semnalelor în ambele sensuri pe fiecare canal fără modificarea cablajului, în timp ce modelele unidirecționale permit conversia doar într-o singură direcție. Acest lucru adaugă flexibilitate în aplicații mixte, dar necesită asigurarea unei configurări corecte a nivelurilor HV și LV.
Ce precauții de siguranță și ce norme trebuie să iau în considerare în timpul instalării și utilizării?
Modulul trebuie manipulat în condiții antistatice și montat numai cu echipamentul oprit pentru a evita eventuale daune provocate de descărcări ESD. Nu este certificat pentru utilizare în aplicații industriale critice sau medicale; este potrivit pentru dezvoltare, prototipuri și educație, conform normelor de joasă tensiune.
La ce folosește un convertor de nivel logic 5V la 3.3V?
Servește la adaptarea semnalelor electrice între dispozitive care funcționează la tensiuni diferite, evitând deteriorarea și asigurând o comunicare corectă.
Câte canale are acest convertor de nivel logic?
Acest modul are 4 canale pentru nivel înalt și 4 canale pentru nivel scăzut, permițând mai multe conexiuni simultane.
Este compatibil cu Arduino?
Da, este compatibil cu Arduino și cu alte microcontrolere care funcționează cu niveluri logice de 3.3V sau 5V.
Cum se conectează convertorul de nivel logic?
Se conectează alimentând pinii HV cu tensiunea mare (5V), LV cu tensiunea mică (3.3V) și GND la masa comună. Apoi se conectează semnalele la canalele corespunzătoare.
Include accesorii?
Da, include 2 benzi de pini pentru a facilita conectarea pe breadboard-uri sau plăci de dezvoltare.
