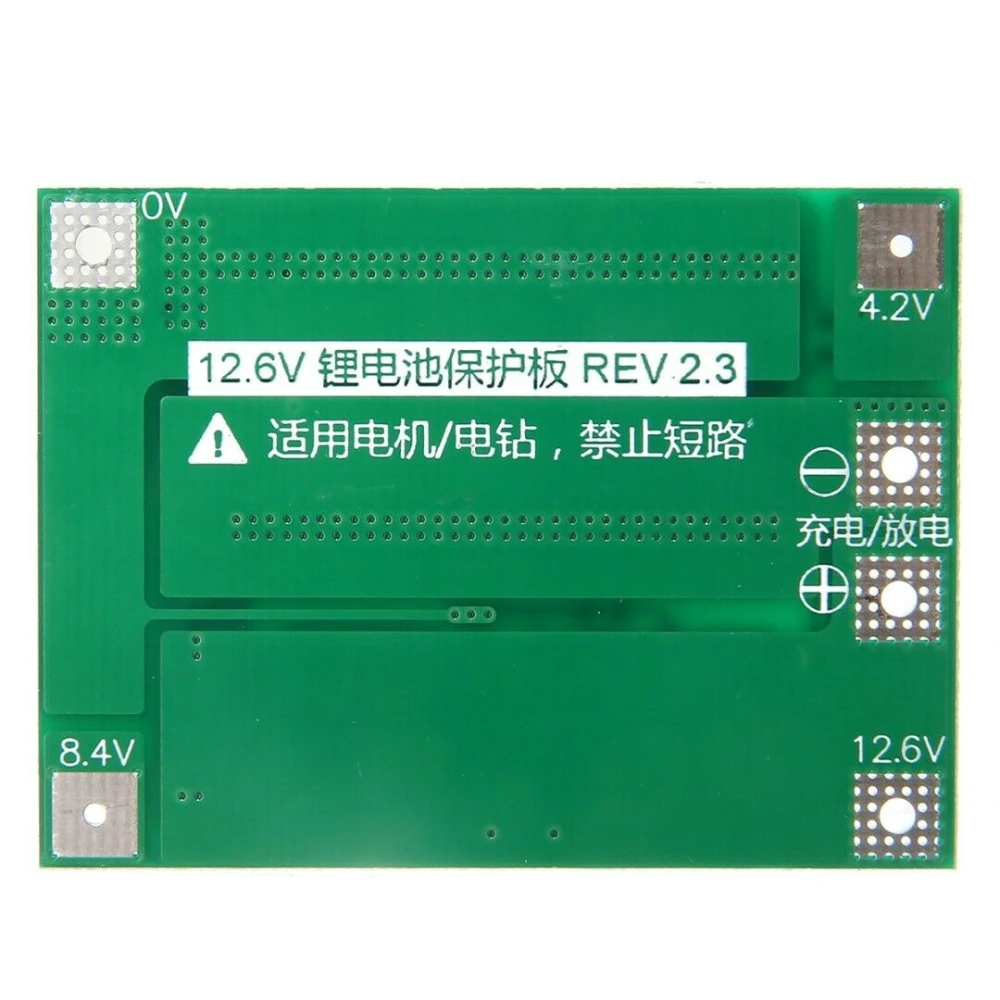

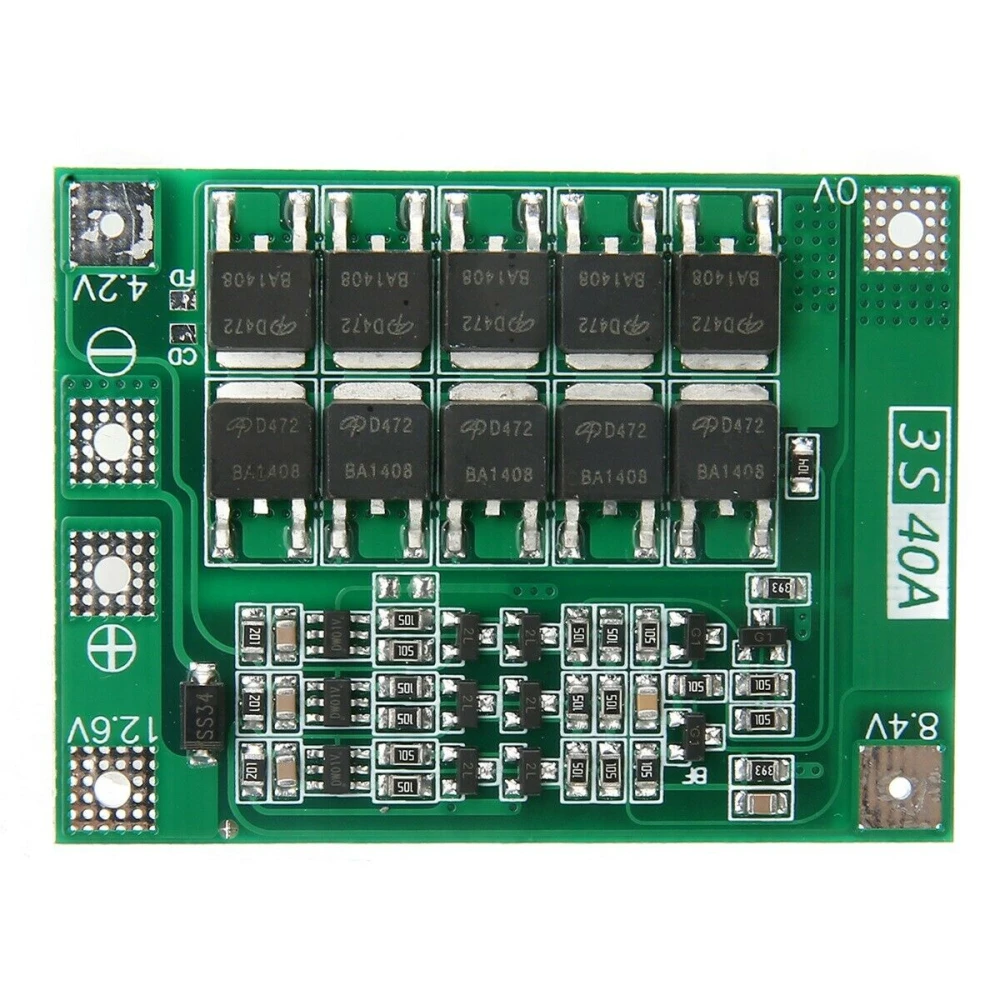

Placă de protecție PCB 3S 40A pentru baterie litiu
Marcă: satkit
14,82lei
TVA inclus (Fără TVA: 12,45 lei)
În stoc - Se expediază imediat
Livrare standard
Mar, Mai 26 - Joi, Mai 28
Livrare expres
Vin, Mai 22 - Lun, Mai 25
Retur în 30 zile
Retur gratuit în 30 de zile
Tranzacție securizată
Share:
Livrare gratuită
Livrare de la 25 lei
Retururi ușoare
Politică de retur în 30 de zile
Plată securizată
Finalizare 100% securizată
Garanția calității
Doar produse originale

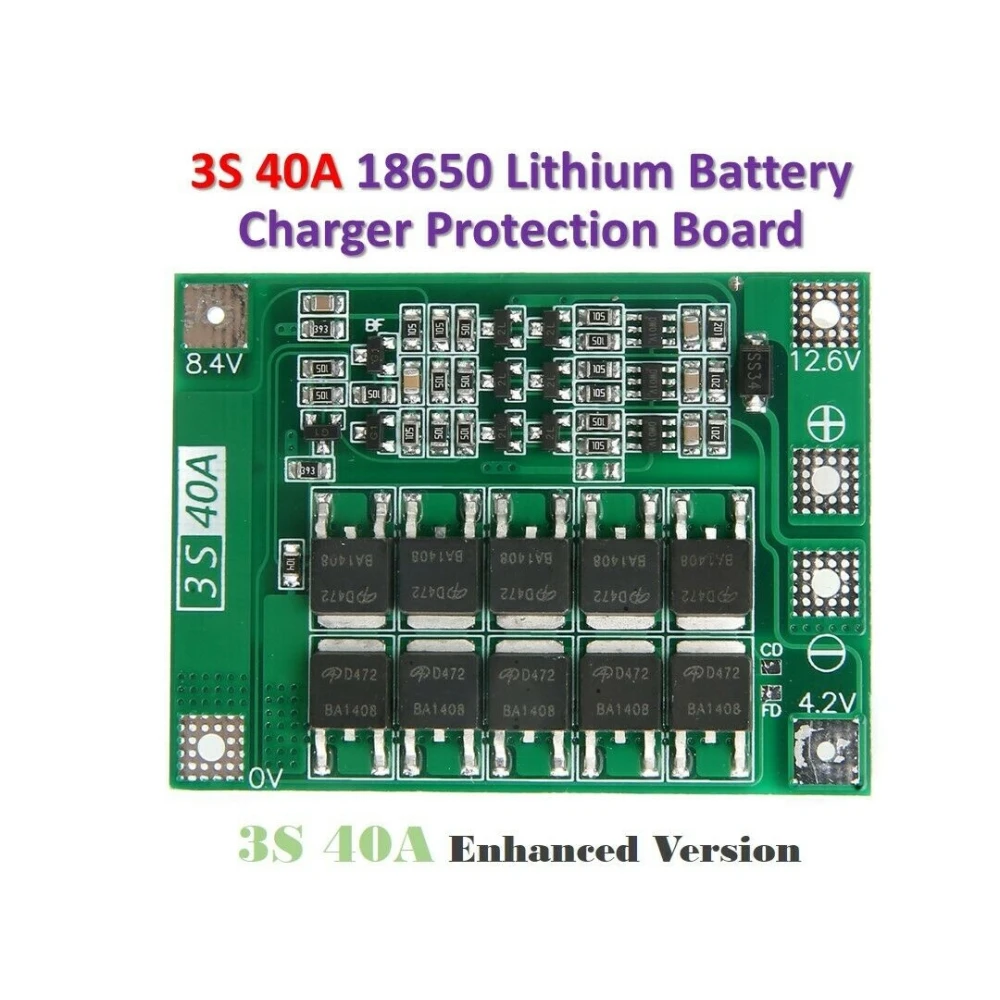

Placă de protecție PCB 3S 40A pentru baterie litiu - Versiune îmbunătățită
Această placă de protecție PCB este o soluție avansată, concepută pentru a proteja bateriile litiu în configurații 3S (trei celule în serie). Este ideală pentru baterii cu tensiune nominală de 3,6V și 3,7V, inclusiv modele comune precum 18650, 26650 și baterii litiu-polimer. Designul îmbunătățit oferă o protecție fiabilă pentru a preveni deteriorarea cauzată de supraîncărcare, descărcare excesivă și scurtcircuite.
Caracteristici principale
- Tensiune nominală: Compatibilă cu baterii litiu de 3,6V și 3,7V.
- Tensiune de încărcare: Între 12,6V și 13,6V.

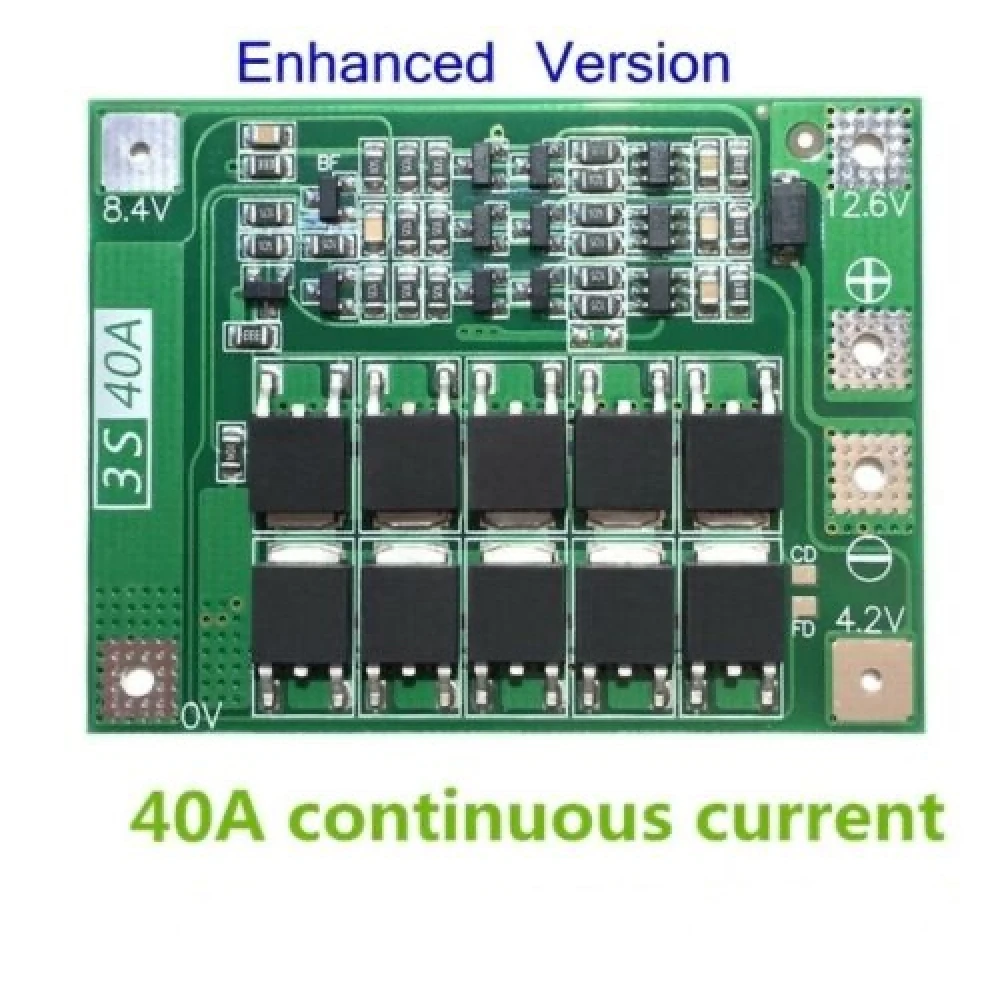

- Curent de descărcare continuu: Până la 40A (se recomandă reducerea curentului dacă mediul de răcire este insuficient).
- Curent de încărcare continuu: Până la 20A.
- Material: PCB de înaltă calitate.
- Culoare: Verde.

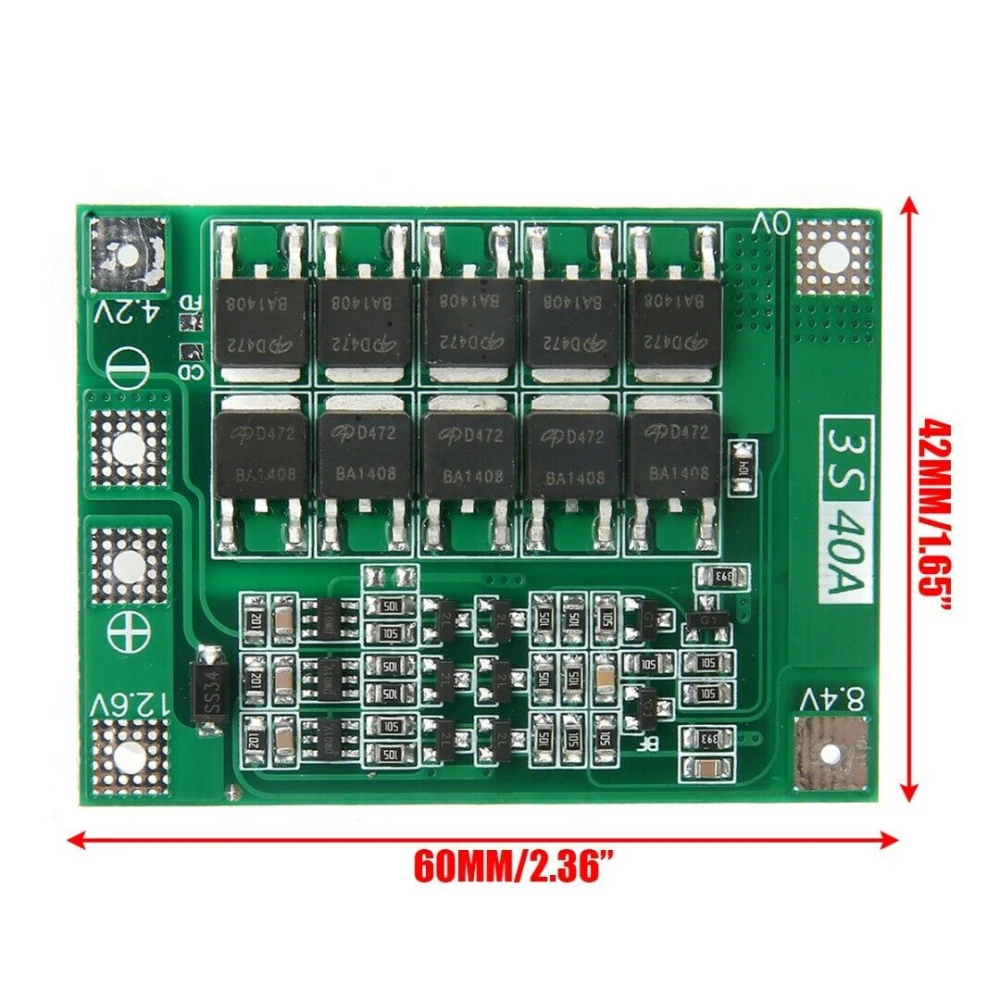

- Dimensiune: 41 x 55 x 3.4 mm.
Specificații și utilizare
Pentru o pornire reușită, se recomandă utilizarea a trei baterii cu putere de 15C-20C sau a șase baterii cu putere de 10C-15C. Instalarea trebuie să respecte strict schema de cablare cu tensiuni 0V, 4,2V, 8,4V, 12,6V și 16,8V, evitând scurtcircuitele intenționate.
La utilizarea plăcii cu sarcină, se recomandă conectarea unui condensator nepolar cu capacitate între 10uF și 100uF și tensiune mai mare de 25V între bornele pozitive și negative pentru a evita vârfurile inverse care pot deteriora sistemul.
Dacă se folosesc patru grupuri de baterii în serie, este esențial să vă asigurați că tensiunea fiecărui grup este egală. În caz contrar, fiecare baterie trebuie încărcată separat înainte de conectarea în serie.
Include
- 1 x Placă de protecție PCB 3S 40A versiune îmbunătățită pentru baterie litiu.
Compatibilitate
Compatibilă cu baterii litiu 3S, inclusiv modelele 18650, 26650 și baterii litiu-polimer cu tensiune nominală de 3,6V și 3,7V.
Beneficii
- Protecție eficientă împotriva supraîncărcării și descărcării excesive.
- Capacitate mare de curent pentru aplicații solicitante.
- Design compact și durabil.
- Instalare ușoară, urmând schema de cablare recomandată.
- Compatibilă cu baterii litiu 3S (3,6V și 3,7V), inclusiv 18650 și 26650
- Curent de descărcare continuu până la 40A pentru performanță ridicată
- Curent de încărcare continuu până la 20A pentru încărcare sigură
- Dimensiuni compacte: 41x55x3.4mm, culoare verde
- Include condensator recomandat pentru a evita vârfurile inverse
- Necesită baterii cu putere 15C-20C pentru pornire optimă
- Instalare conform schemei de cablare 0V până la 16,8V
- Material PCB de înaltă calitate pentru durabilitate și protecție
Întrebări și răspunsuri ale clienților
Care sunt dimensiunile și greutatea aproximativă a plăcii și ce include cutia?
Placa măsoară 41 mm x 55 mm x 3,4 mm și este fabricată din PCB verde. Conținutul pachetului include doar 1 unitate a plăcii de protecție; nu sunt incluse cabluri, conectori sau manual fizic. Greutatea tipică a unei plăci de aceste dimensiuni este sub 25 g.
Ce limitări de curent sau supraîncălzire trebuie să iau în considerare în timpul instalării?
Curentul maxim continuu recomandat de descărcare este de 40 A, iar cel de încărcare este de 20 A. Se recomandă reducerea curentului dacă ventilația nu este adecvată, pentru a evita supraîncălzirea PCB-ului. Depășirea acestor limite poate provoca activarea prematură a protecției sau deteriorarea plăcii. Se sugerează funcționarea într-un interval sigur și verificarea temperaturilor în timpul primelor utilizări.
Cum se compară această placă de protecție 3S 40A cu modelele standard cu curent mai mic în scenarii cu consum ridicat?
În scenarii cu consum ridicat, această placă suportă până la 40 A descărcare continuă, în timp ce modelele standard oferă de obicei între 10-20 A. Amperajul mai mare permite alimentarea motoarelor și dispozitivelor de putere mai mare, însă necesită baterii capabile să livreze acel curent (minimum 15C-20C per celulă). Utilizarea în aplicații solicitante este viabilă dacă sunt respectate limitele termice.
Pentru ce tip de baterii este compatibilă această placă de protecție?
Este compatibilă cu baterii litiu 3S, inclusiv modelele 18650, 26650 și baterii litiu-polimer cu tensiune nominală de 3,6V și 3,7V.
Care este curentul maxim de descărcare pe care îl suportă această placă?
Suportă un curent maxim de descărcare continuu de 40A, deși se recomandă reducerea acestuia dacă mediul de răcire nu este adecvat.
Ce trebuie să am în vedere la instalarea plăcii?
Trebuie respectată strict schema de cablare cu tensiuni 0V, 4,2V, 8,4V, 12,6V și 16,8V, evitând scurtcircuitele. În plus, se recomandă conectarea unui condensator nepolar pentru a evita vârfurile inverse.
Include vreun accesoriu suplimentar?
Include 1 placă de protecție PCB 3S 40A versiune îmbunătățită. Se recomandă utilizarea unui condensator nepolar (neinclus) pentru a îmbunătăți protecția în timpul încărcării.
Pot folosi baterii cu tensiune diferită în serie?
Nu este recomandat. Dacă tensiunile nu sunt egale, fiecare baterie trebuie încărcată separat înainte de conectarea în serie pentru a evita deteriorarea.
