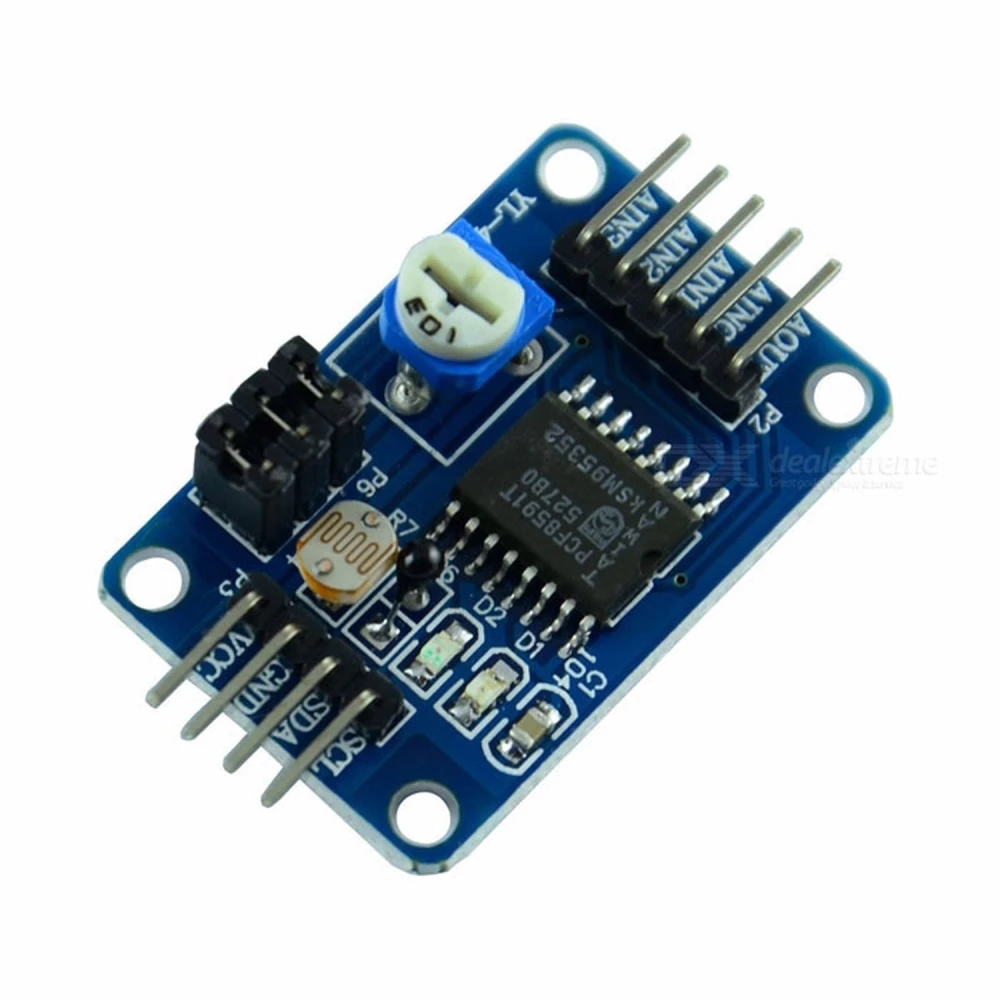

PCF8591 Convertor Analog-Digital Compatibil Arduino pentru Proiecte Electronice

PCF8591 convertor analog-digital compatibil Arduino este un modul esențial pentru cei care lucrează cu microcontrolere și au nevoie să convertească semnale analogice în digitale și invers, într-un mod eficient și fiabil. Acest modul folosește cipul PCF8591, care oferă conversie AD/DA pe 8 biți, cu multiple caracteristici avansate pentru a facilita integrarea în proiecte electronice.

Caracteristici principale:

• Tensiune de funcționare: 2.5V la 6V, potrivită pentru diverse medii de lucru.
• Consum redus de curent în standby: eficient pentru proiecte care necesită economie de energie.
• Comunicație I2C: interfață serială pentru intrare și ieșire, facilitând conectarea cu Arduino și alte microcontrolere.
• Adresare hardware: 3 pini pentru configurarea adresei I2C și evitarea conflictelor pe bus.
• Frecvență de eșantionare: determinată de viteza bus-ului I2C pentru a se adapta diferitelor nevoi.
• Intrări analogice: 4 intrări programabile care pot fi configurate ca intrări single-ended sau diferențiale.
• Selectare automată a canalului: incrementare automată pentru a facilita citirea secvențială a semnalelor.
• Interval de tensiune analogică: de la VSS la VDD, permițând flexibilitate în semnalele de intrare.
• Circuit de retenție încorporat: pentru a menține semnalul stabil în timpul conversiei.
• Conversie AD/DA pe 8 biți: cu aproximări succesive pentru o precizie mai mare.
• Amplificare DAC: ieșire analogică reglabilă pentru aplicații care necesită semnale analogice de control.

Specificații tehnice și conținutul modulului:

• Modul bazat pe cipul PCF8591.
• Suportă patru intrări de captare a tensiunii externe (0-5V).
• Include un senzor de lumină integrat pentru măsurarea precisă a intensității ambientale.
• Încorporează un termistor pentru măsurarea precisă a temperaturii ambientale.
• Dispune de un potențiometru albastru pentru reglarea tensiunii de intrare 0-5V.
• Indicatoare LED pentru alimentare și ieșire DA, facilitând monitorizarea vizuală a stării și a ieșirii modulului.
• Dimensiune PCB: 3.6 cm x 2.3 cm, cu design standard pe două fețe și găuri de fixare de 3 mm pentru montaj simplu.
• Include 1 senzor de lumină și 4 cabluri DuPont de 20 cm pentru conectare rapidă.

Utilizări tipice:

• Proiecte Arduino care necesită citirea și generarea de semnale analogice.
• Măsurarea senzorilor analogici precum temperatura, lumina sau tensiunea.
• Automatizare și control electronic cu semnale analogice și digitale.
• Dezvoltarea de prototipuri care au nevoie de conversie AD/DA eficientă și compactă.

Compatibilitate: Acest modul este compatibil cu plăci Arduino și alte microcontrolere care suportă comunicația I2C, facilitând integrarea sa într-o gamă largă de proiecte electronice.

PCF8591 convertorul analog-digital Arduino este o soluție economică și funcțională pentru cei care caută precizie și ușurință în utilizare la conversia semnalelor. Designul compact și caracteristicile avansate îl transformă într-un accesoriu indispensabil pentru dezvoltatori și pasionați de electronică.

• Tensiune de funcționare: 2.5V la 6V pentru flexibilitate în proiecte.
• Consum redus de curent în modul standby pentru eficiență energetică.
• Interfață I2C pentru comunicare simplă cu Arduino și microcontrolere.
• Patru intrări analogice configurabile pentru diferite tipuri de semnale.
• Selectare automată a canalului pentru citiri secvențiale fără complicații.
• Include senzor de lumină și termistor pentru măsurători ambientale precise.
• Indicatoare LED pentru starea alimentării și ieșirea DA pentru monitorizare ușoară.
• Dimensiune compactă de 3.6cm x 2.3cm cu găuri pentru montaj sigur.
• Include cabluri DuPont pentru conectare rapidă și simplă.
