Programator CH341A convertor USB la UART IIC SPI I2C - port paralel
Marcă: satkit
35,56lei
TVA inclus (Fără TVA: 29,88 lei)
Stoc limitat
Livrare standard
Mar, Iun 16 - Joi, Iun 18
Livrare expres
Vin, Iun 12 - Lun, Iun 15
Retur în 30 zile
Retur gratuit în 30 de zile
Tranzacție securizată
Share:
Livrare gratuită
Livrare de la 25 lei
Retururi ușoare
Politică de retur în 30 de zile
Plată securizată
Finalizare 100% securizată
Garanția calității
Doar produse originale

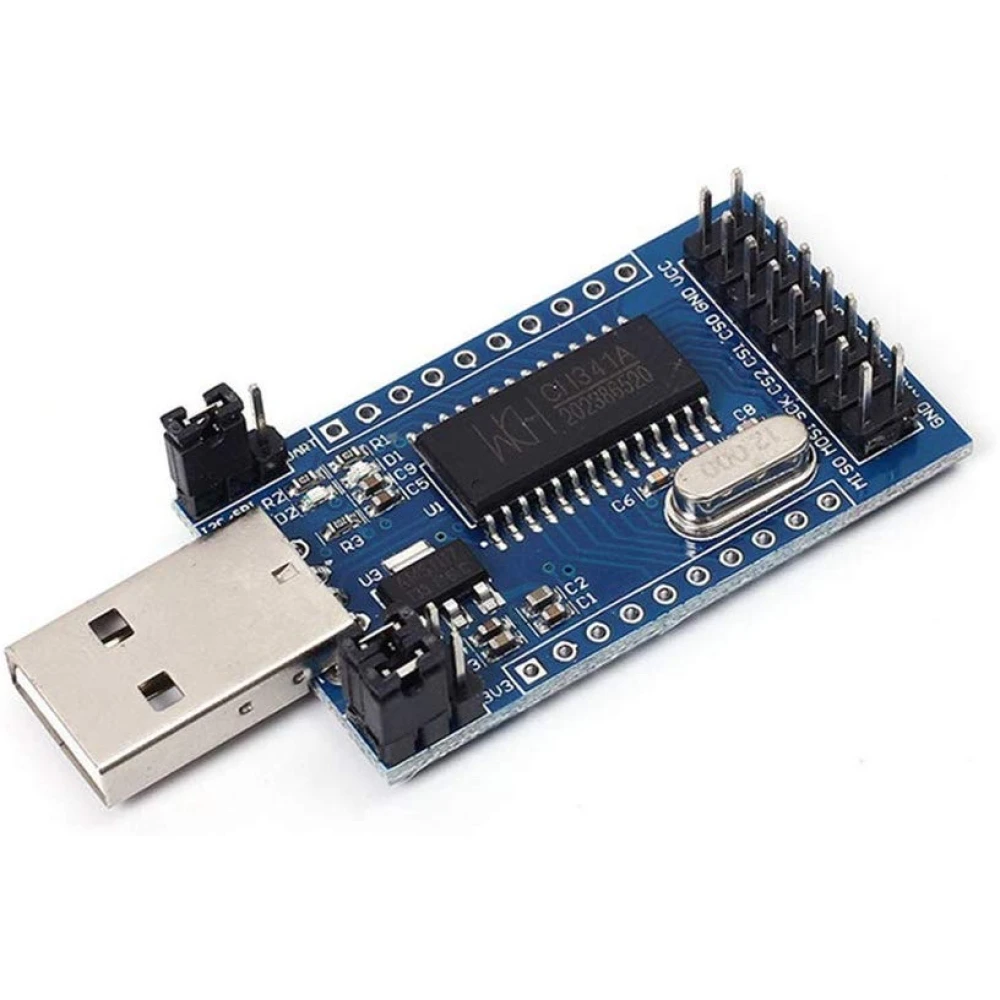

Programatorul CH341A Convertor USB la UART IIC SPI I2C este un modul de conversie USB echipat cu cipul CH341A, care funcționează ca un adaptor de magistrală USB. Acest dispozitiv oferă mai multe interfețe, inclusiv port serial asincron, port paralel, imprimare și o interfață serială sincronă comună cu 2 și 4 fire. Este un instrument esențial pentru extensie serială, programarea EEPROM prin interfața I2C, interfața SPI, programarea FLASH și MCU STC, depanarea programelor, achiziția de date și altele.
Caracteristici principale:
- Suportă conversia USB la port de imprimantă paralel și EPP sau port paralel MEM.
- Compatibil cu USB la UART, I2C și SPI.
- Tensiunea de ieșire și nivelul semnalului selectabile între 3.3V și 5V.
- Indicatoare LED pentru starea de funcționare UART și SPI/I2C.

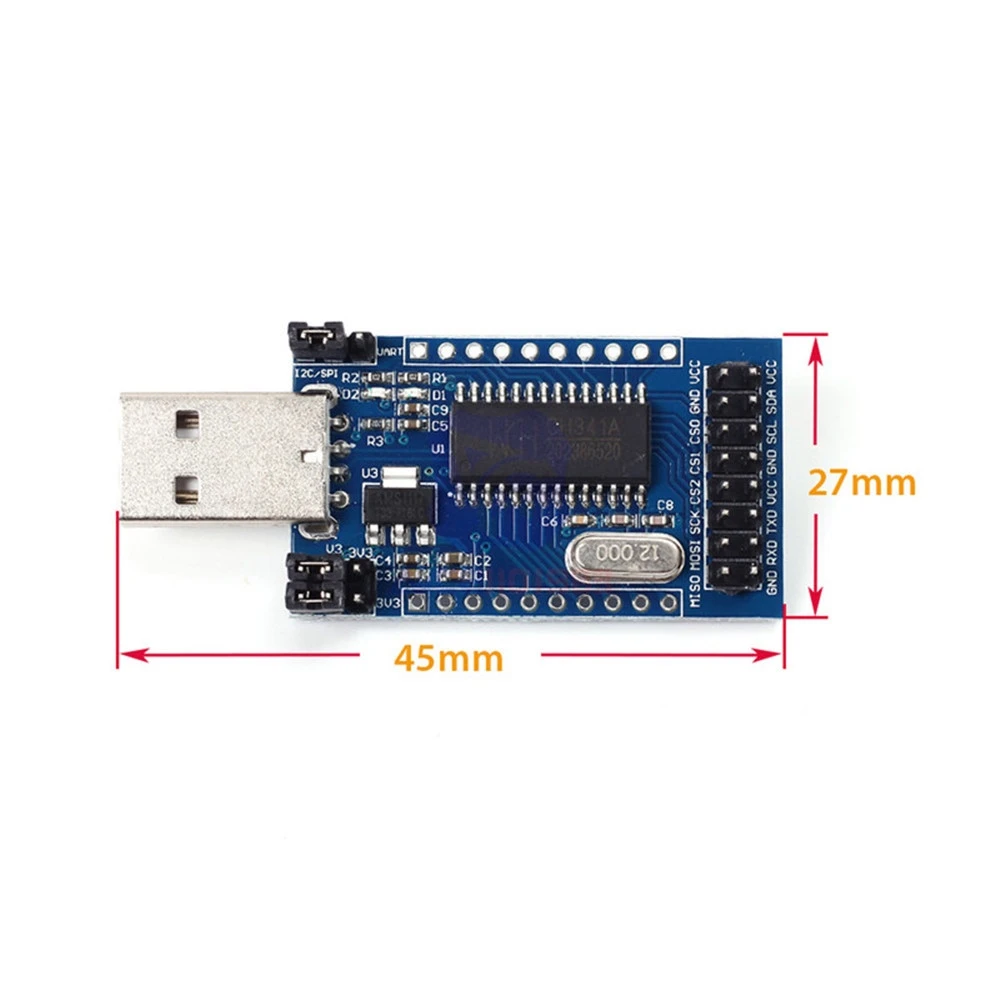

- Dimensiune compactă a plăcii: 45 x 27 mm.
Specificații tehnice:

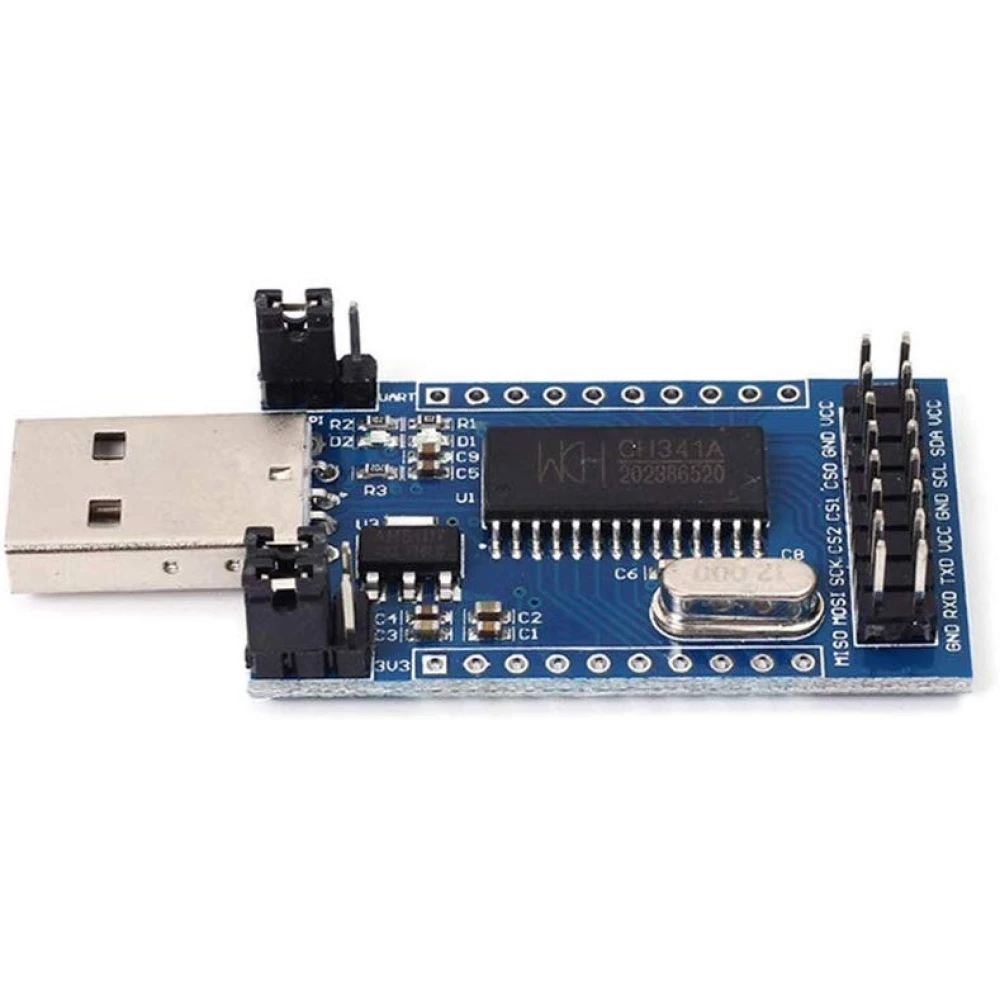

- Interfață UART: VCC, RXD, TXD, GND.
- Interfață I2C: VCC, SDA, SCL, GND.
- Interfață SPI: MISO, MOSI, SCK, CS2, CS1, CS0, GND, VCC.

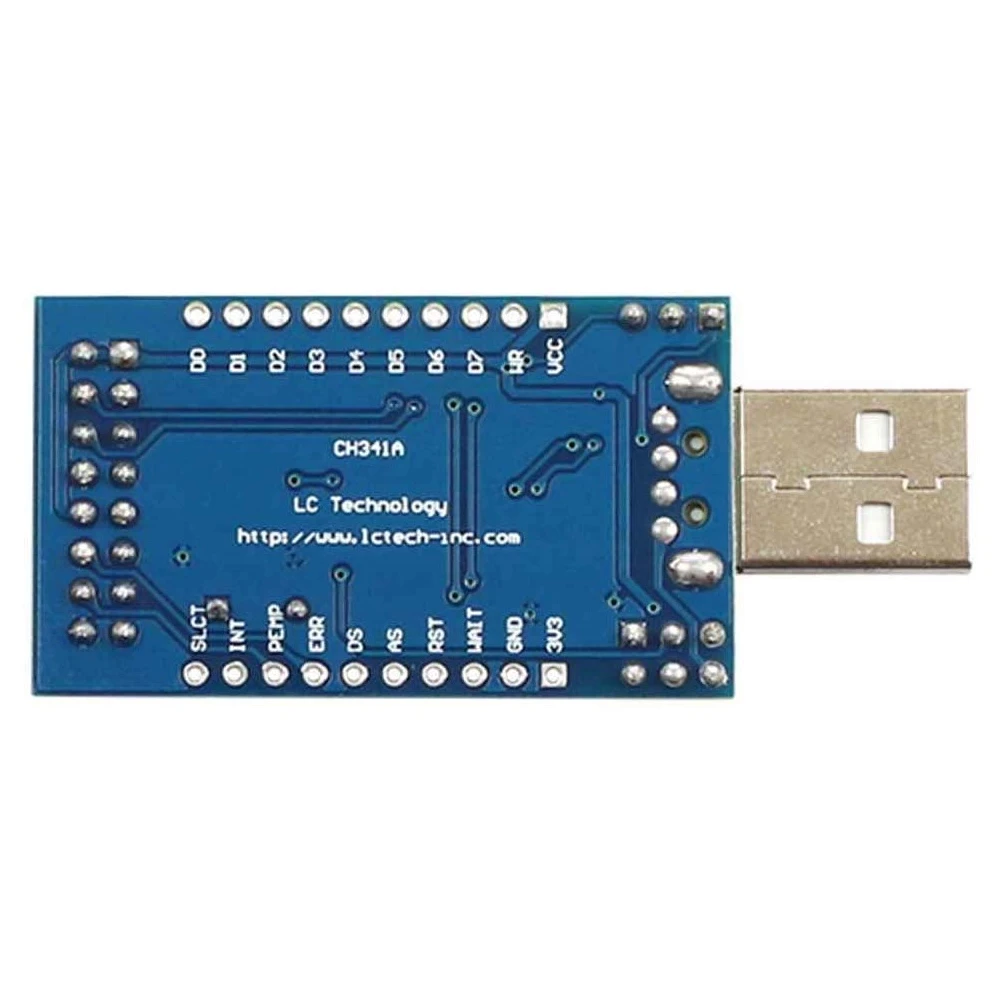

- Port de imprimare și port EPP/MEM cu pin 10P 2.54mm (consultați manualul pentru definirea pinilor).

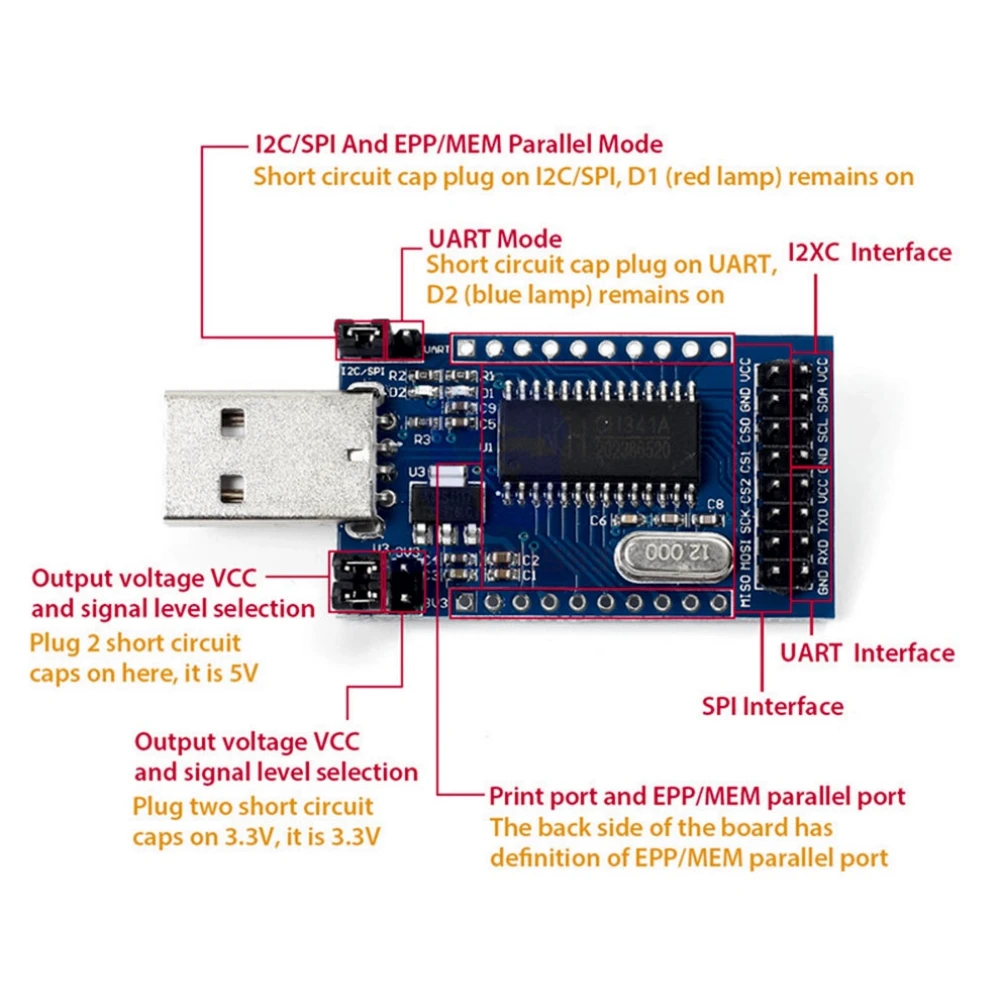

Moduri de lucru:
- Mod UART: capacul jumperului în poziția UART, ledul albastru D2 aprins.
- Mod paralel I2C/SPI și EPP/MEM: capacul jumperului în poziția I2C/SPI, ledul roșu D1 aprins.
- Mod port paralel imprimantă: deconectați jumperii și conectați împreună SDA și SCL.
Selectarea tensiunii de ieșire:
- Capacul jumperului 2 pe partea 3V3 pentru 3.3V.
- Capacul jumperului 2 pe cealaltă parte pentru 5V.
Acest programator este ideal pentru utilizatorii care au nevoie de o soluție economică și funcțională pentru programarea și depanarea dispozitivelor electronice care necesită interfețe UART, I2C, SPI sau port paralel. Designul compact și versatilitatea îl fac perfect pentru proiecte de electronică, dezvoltare de firmware și întreținere hardware.
- Suportă USB la port paralel, UART, I2C și SPI
- Tensiune de ieșire selectabilă: 3.3V sau 5V
- Indicatoare LED pentru starea UART și SPI/I2C
- Dimensiune compactă: 45 x 27 mm
- Compatibil cu programarea EEPROM, FLASH și MCU STC
Întrebări și răspunsuri ale clienților
Care sunt dimensiunile, greutatea și materialele principale ale modulului CH341A?
Modulul măsoară 45 mm lungime și 27 mm lățime, folosește în principal PCB din fibră de sticlă (FR4) și componente electronice SMD. Greutatea estimată este sub 20 de grame, ceea ce facilitează integrarea în breadboard-uri sau proiecte compacte.
Ce cerințe de alimentare și compatibilitate de sistem are acest convertor?
CH341A se alimentează direct din portul USB (5V) al computerului. Poate selecta tensiunea de ieșire și nivelurile de semnal la 3.3 V sau 5 V prin jumpere. Este compatibil cu sistemele Windows, unele distribuții Linux și macOS, deși disponibilitatea și ușurința instalării driverelor pot varia în funcție de sistemul de operare și versiunea acestuia.
Programatorul CH341A necesită calibrări sau întreținere periodică pentru o utilizare fiabilă?
Modulul nu necesită calibrare sau întreținere periodică. Se recomandă menținerea conectorilor curați și evitarea expunerii la umiditate sau descărcări electrostatice. În condiții normale și cu practici adecvate, durabilitatea depinde în principal de manipularea fizică și protecția electrostatică.
Ce limitări relevante are CH341A în ceea ce privește vitezele de transmisie și toleranțele de semnal?
CH341A suportă viteze USART de până la 2 Mbps, în SPI de obicei până la 12 MHz și în I2C până la 400 kHz (mod Fast). Nivelurile logice configurabile oferă o anumită flexibilitate (3.3V/5V), dar pot apărea erori la conectarea dispozitivelor care necesită toleranțe de temporizare foarte stricte sau integrări a mai mult de un protocol simultan. Nu este recomandat pentru flash-uri NAND de capacitate mare.
La ce se folosește programatorul CH341A?
Se folosește pentru a converti USB la interfețe UART, I2C, SPI și port paralel, permițând programarea și depanarea dispozitivelor electronice.
Ce tensiuni de semnal suportă programatorul CH341A?
Permite selectarea tensiunilor de ieșire și a nivelurilor de semnal de 3.3V sau 5V printr-un jumper de pe placă.
Programatorul CH341A are indicatoare de stare?
Da, are lumini indicatoare pentru modurile UART și SPI/I2C care arată starea de funcționare.
Care este dimensiunea plăcii programatorului CH341A?
Dimensiunea plăcii este de 45 x 27 mm.
Poate fi folosit pentru programarea EEPROM?
Da, este compatibil cu programarea EEPROM prin interfața I2C.
