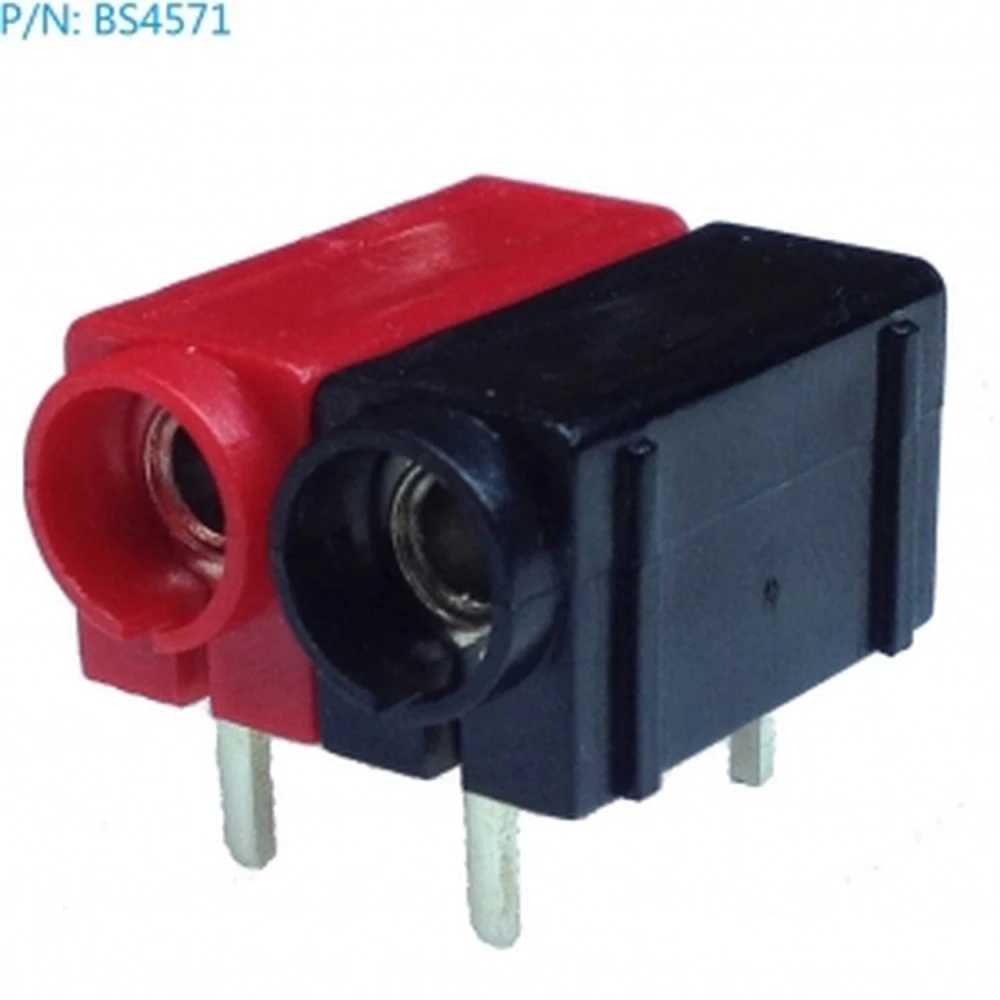

Conector banana femelă 4mm pentru montaj pe PCB BS4571 Amass

Vista lateral del conector hembra banana 4mm BS4571 para montaje superficial

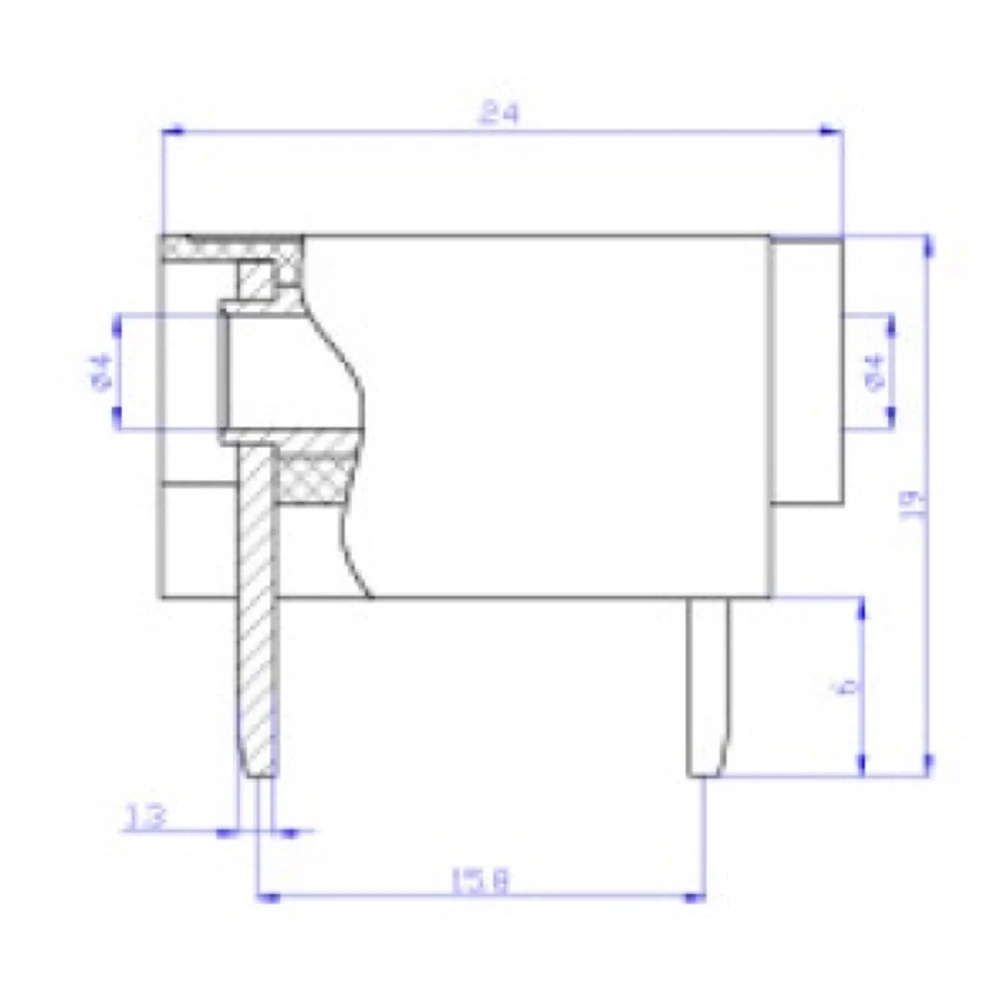

Detalle del conector aislado hembra banana 4mm BS4571 en placa de circuito

Conector banana femelă 4mm pentru montaj pe PCB BS4571 Amass

Name: Conector banana femelă 4mm pentru montaj pe PCB BS4571 Amass
Brand: Amass
SKU: A030204-BS4571
Price: 9.48 RON
Availability: InStock

Marcă: Amass

Fii primul care scrie o recenzie pentru acest produs

9,48lei

TVA inclus (Fără TVA: 7,97 lei)

Reduceri la cantitate

Cantitate	Preț	Salvează
2+	9,10 lei	-4%
10+	8,63 lei	-9%
20+	7,11 lei	-25%

Stoc limitat

Livrare standard Mie, Mai 27 - Vin, Mai 29

Livrare expres Lun, Mai 25 - Mar, Mai 26

Retur în 30 zile

Cantitate

Retur gratuit în 30 de zile

Tranzacție securizată

Livrare gratuită Livrare de la 25 lei

Retururi ușoare Politică de retur în 30 de zile

Plată securizată Finalizare 100% securizată

Garanția calității Doar produse originale

Conectorul banana femelă de 4mm model BS4571, fabricat de Amass, este o componentă esențială pentru conectarea sigură și eficientă pe plăci de circuit imprimat (PCB). Conceput pentru montaj direct pe plăci, acest conector izolat permite o conexiune fiabilă și stabilă cu cabluri banana de 4mm, utilizate frecvent în echipamente electronice și de măsură.

Caracteristici principale:

Conector femelă izolat pentru banana de 4mm.
Design pentru montaj pe suprafață pe plăci de circuit imprimat (PCB).
Fabricat de Amass, producător recunoscut de componente electronice.
Compatibil cu instrumente de măsură, multimetre și osciloscoape.
Ideal pentru aplicații în laboratoare electronice și proiecte de precizie.

Specificații și utilizare:

Acest conector este conceput pentru a facilita conectarea și deconectarea rapidă a cablurilor banana de 4mm pe plăci PCB, asigurând o transmisie electrică sigură și stabilă. Montajul pe suprafață permite o instalare simplă și eficientă în circuite electronice, fiind compatibil cu o gamă largă de instrumente de măsură și echipamente electronice.

Aplicații tipice:

Conectare la multimetre și osciloscoape.
Proiecte electronice care necesită conexiuni banana fiabile.
Laboratoare de electronică pentru teste și măsurători.
Montaj pe plăci de circuit imprimat pentru echipamente de măsură.

Acest conector este un accesoriu indispensabil pentru tehnicieni și profesioniști care lucrează cu instrumente de măsură și au nevoie de conexiuni banana de înaltă calitate și durabilitate pe plăcile lor PCB.

Conector femelă izolat pentru banana de 4mm
Montaj pe suprafață pentru plăci de circuit imprimat
Compatibil cu instrumente de măsură și echipamente electronice
Fabricat de Amass, garanție a calității
Ideal pentru proiecte și laboratoare electronice

Întrebări și răspunsuri ale clienților

Care este funcția principală a acestui conector mamă de 4mm și în ce situații este deosebit de util?

Conectorul mamă de 4mm este proiectat pentru a permite conectarea sigură și detașabilă a cablurilor banana standard, facilitând testele și măsurătorile pe plăci de circuit imprimat. Utilitatea sa principală este în prototipare, laboratoare și medii în care este necesară conectarea și deconectarea instrumentelor de test precum osciloscoapele și multimetrele.

Care sunt materialele de fabricație, dimensiunile și greutatea conectorului BS4571?

BS4571 este fabricat cu corp izolator din plastic (de obicei poliamidă sau ABS, în funcție de lot) și terminal metalic din alamă nichelată. Dimensiunile aproximative sunt: lungime totală 23 mm, diametru exterior al izolatorului 8 mm și orificiu de conectare de 4 mm diametru. Greutatea unității este de 4,2 g.

Ce limite operaționale de tensiune și curent admit acești conectori și la ce temperatură maximă pot funcționa în siguranță?

Conectorii BS4571 suportă o tensiune maximă de 30 V CA/CC și curenți de până la 16 A în condiții nominale. Temperatura maximă de funcționare recomandată este de 70°C, iar toleranța la curent poate scădea dacă se depășește această valoare.

Necesită unelte sau proceduri speciale pentru lipirea lor pe placa PCB și ce practici sunt recomandate pentru a evita deteriorarea?

Nu sunt necesare unelte speciale în afară de un letcon convențional. Se recomandă setarea temperaturii letconului între 320–350°C și limitarea contactului la mai puțin de 5 secunde pentru a evita deteriorarea izolației din plastic. Este recomandat să curățați zona înainte și după lipire pentru a asigura o bună conductivitate și durabilitate.

Sunt compatibili cu conectori banana de orice marcă și respectă vreo normă de siguranță?

Acești conectori mamă de 4 mm sunt compatibili cu majoritatea conectorilor banana standard IEC 61010 de 4 mm, indiferent de marcă. Totuși, se recomandă verificarea toleranțelor dacă conectorul macho este fabricat după un standard neobișnuit. Designul respectă liniile directoare ale normei IEC 61010 pentru joasă tensiune și siguranță de bază.

Pentru ce tip de cablu este compatibil acest conector?

Este compatibil cu cabluri banana de 4mm, utilizate frecvent în instrumente de măsură.

Se poate monta direct pe plăci de circuit imprimat?

Da, este conceput pentru montaj pe suprafață pe plăci PCB, facilitând o conexiune sigură.

Care este marca conectorului BS4571?

Conectorul BS4571 este fabricat de marca Amass.

Este acest conector potrivit pentru instrumente de măsură?

Da, este ideal pentru conexiuni la multimetre, osciloscoape și alte instrumente de măsură.
