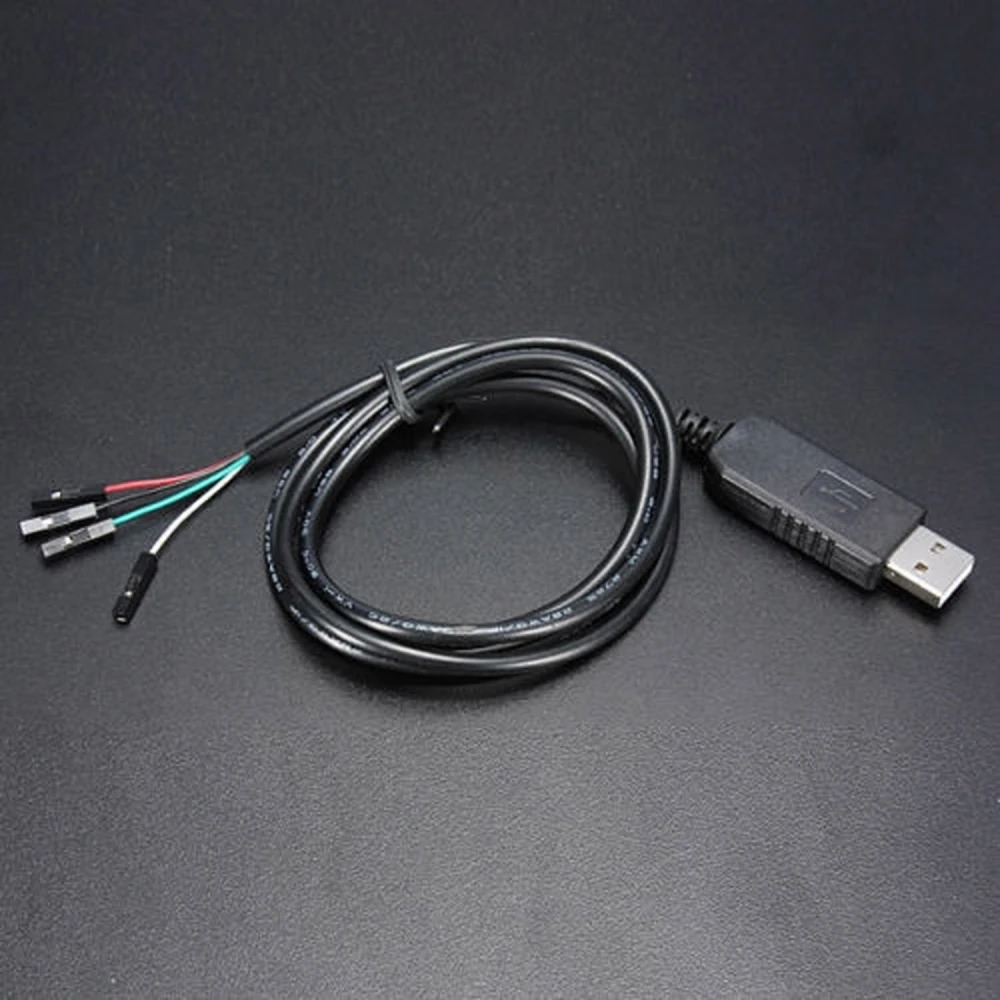

Cablu adaptor USB la RS232 TTL PL2303HX pentru Arduino
Marcă: satkit
TVA inclus (Fără TVA: 9,96 lei)
Reduceri la cantitate
| Cantitate | Preț | Salvează |
|---|---|---|
| 2+ | 11,38 lei | -4% |
| 10+ | 10,79 lei | -9% |
| 20+ | 8,89 lei | -25% |
USB a RS232 TTL PL2303HX Cable Adaptador Arduino este un modul convertor care permite conectarea dispozitivelor RS232 TTL sau a plăcilor de dezvoltare (DEMO BRD) la un computer printr-un port USB standard. Acest adaptor este o soluție practică și eficientă pentru cei care lucrează cu Arduino și alte sisteme electronice care necesită comunicație serială TTL.
Caracteristici cheie:
- Chip integrat: TTL COM PC-PL2303HX, care facilitează conversia automată între USB și RS232 TTL.
- Conectori: USB tip A tată standard și conector TTL cu 4 pini pentru integrare ușoară.
- Lungimea cablului: 1000 mm (39 3/8 inches), oferind flexibilitate în conectare.
- Compatibilitate sisteme de operare: Compatibil cu Linux, Mac OS, WinCE, Windows XP, 2003, Vista și Windows 7. Nu este compatibil cu Windows 8 sau Windows 10.
- Culorile cablului și funcțiile:
- Negru: GND (masă)
- Verde: TXD (transmitere date)
- Alb: RXD (recepție date)
- Roșu: VCC (alimentare 5V)
- Mod de conectare: Utilizează trei linii principale (RX, TX, GND) și alimentare VCC pentru o conexiune simplă și sigură.
- Notă importantă: Pentru a evita deteriorarea, setați jumperul pentru a selecta ieșirea de 3.3V sau 5.0V în funcție de alimentarea necesară microcontrolerului înainte de conectarea la computer.
Utilizări tipice:
- Dezvoltare și testare cu plăci Arduino și alte microcontrolere.
- Conectarea dispozitivelor RS232 TTL la computere moderne fără port serial.
- Proiecte de electronică ce necesită comunicație serială USB la TTL.
Compatibilitate și suport: Acest adaptor suportă sistemele de operare Linux, Mac OS, WinCE și Windows (XP, 2003, Vista și 7). Nu funcționează cu Windows 8 sau Windows 10, de aceea se recomandă verificarea sistemului de operare înainte de cumpărare. Driver-ele PL2303 pentru Windows sunt disponibile pentru descărcare de pe site-uri oficiale.
Conținutul pachetului:
- 1 x Cablu adaptor USB la RS232/TTL PL2303HX
Acest produs este ideal pentru pasionați și profesioniști care au nevoie de o soluție fiabilă pentru conectarea dispozitivelor RS232 TTL la computere prin USB, în special în medii de dezvoltare cu Arduino.
- Chip integrat TTL COM PC-PL2303HX pentru conversie automată
- Conector USB tip A tată și conector TTL cu 4 pini
- Cablu de 1000 mm pentru flexibilitate la conectare
- Compatibil cu Linux, Mac, WinCE, Windows XP, 2003, Vista și 7
- Nu este compatibil cu Windows 8 sau Windows 10
- Culori cablu: Negru (GND), Verde (TXD), Alb (RXD), Roșu (VCC 5V)
- Mod de conectare cu trei linii principale RX, TX, GND și alimentare VCC
- Include jumper pentru selectarea ieșirii de 3.3V sau 5.0V
- Ideal pentru proiecte cu Arduino și dispozitive RS232 TTL
Întrebări și răspunsuri ale clienților
Ce avantaje oferă adaptorul PL2303HX față de alte chipuri convertizoare USB la TTL, precum CH340 sau FT232RL?
PL2303HX se remarcă prin compatibilitatea largă cu sisteme de operare mai vechi (Windows XP, Vista, 7, Linux și Mac) și prin ușurința de utilizare pe plăci de dezvoltare. Totuși, chipul FT232RL are de obicei un suport mai bun pentru sistemele recente și actualizările de drivere, în timp ce CH340 este mai economic, dar uneori mai puțin stabil în transmisii prelungite. PL2303HX este convenabil pentru proiecte în care compatibilitatea cu sistemele vechi este esențială.
Care sunt dimensiunile, greutatea și conținutul exact inclus în cutia acestui adaptor USB la RS232/TTL?
Adaptorul include un cablu de aproximativ 1000 mm lungime, cu conector USB tip A tată și un conector TTL cu 4 pini. Greutatea este, de obicei, sub 50 g. Pachetul conține doar cablul adaptor PL2303HX, fără accesorii suplimentare.
Ce procedură este recomandată pentru conectarea și instalarea corectă a adaptorului cu un microcontroler de 3,3 V sau 5 V?
Pentru a conecta adaptorul la un microcontroler, asigurați-vă că jumperul este setat în funcție de alimentarea la 3,3 V sau 5 V și realizați conexiunea doar când adaptorul NU este conectat la computer (pentru a evita deteriorarea prin curent). În mod obișnuit se folosesc pinii GND, TXD și RXD pentru comunicația serială. Verificați întotdeauna corespondența nivelurilor logice înainte de conectare.
Ce probleme frecvente pot apărea la utilizarea acestui tip de cablu adaptor și cum pot fi rezolvate?
Problemele comune includ incompatibilitatea driverelor în Windows recent, eroarea de detectare a portului COM și inversarea semnalelor TX/RX. Pentru rezolvare, asigurați utilizarea pe sisteme suportate, descărcați driverul specific PL2303HX și verificați conectarea corectă a semnalelor (TX la RX și RX la TX). Nedetectarea în Windows recent nu are, de regulă, o soluție garantată.
Cu ce sisteme de operare este compatibil acest adaptor?
Este compatibil cu Linux, Mac OS, WinCE și Windows XP, 2003, Vista și 7. Nu este compatibil cu Windows 8 sau Windows 10.
Pot folosi acest adaptor cu Windows 10?
Nu, acest adaptor nu funcționează cu Windows 8 sau Windows 10 din cauza incompatibilităților cu driver-ele PL2303.
Ce lungime are cablul adaptorului?
Cablul are o lungime de 1000 mm (39 3/8 inches), oferind suficientă flexibilitate pentru conexiuni confortabile.
Ce pini include conectorul TTL?
Include patru pini: GND (negru), TXD (verde), RXD (alb) și VCC 5V (roșu).
Trebuie să configurez ceva înainte de a folosi adaptorul?
Da, trebuie să setați jumperul pentru a selecta ieșirea de tensiune adecvată (3.3V sau 5.0V) pentru a evita deteriorarea dispozitivului conectat.
