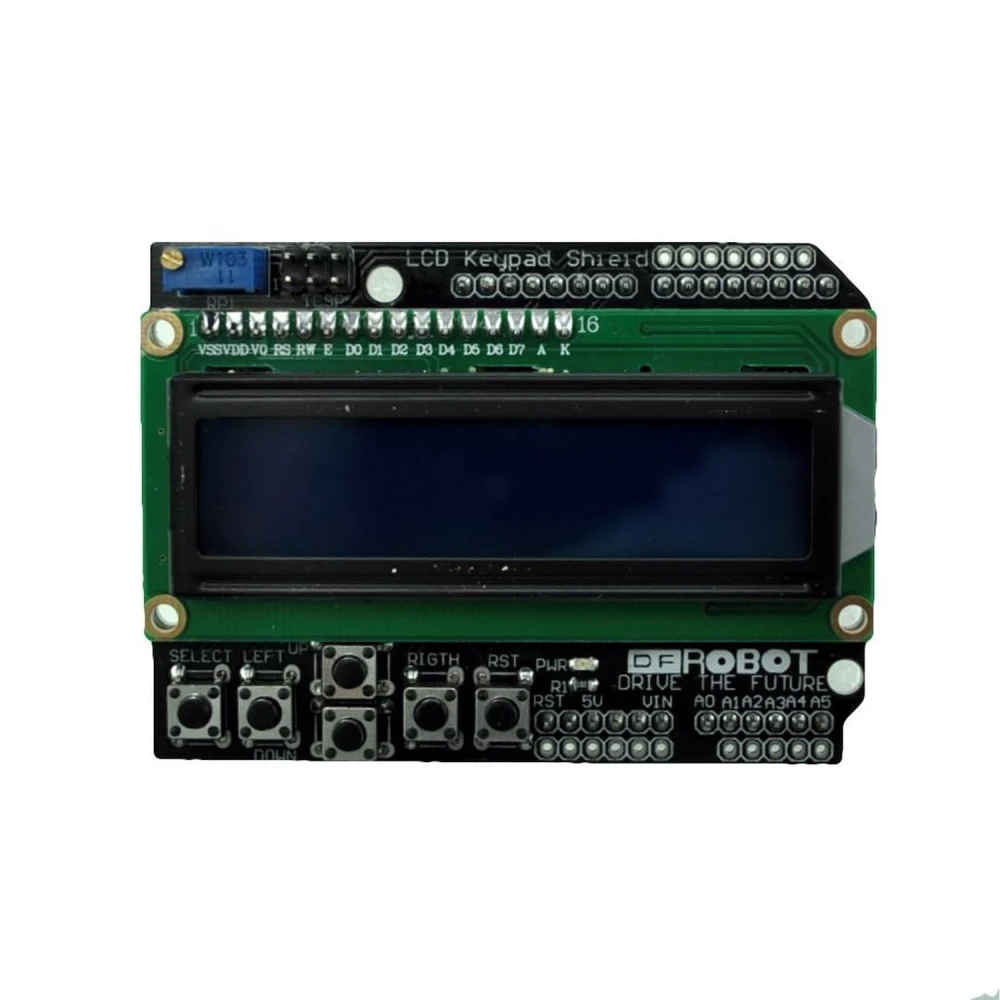

LCD Keypad Shield LCD1602 compatibil Arduino cu ecran și butoane integrate

Name: LCD Keypad Shield LCD1602 compatibil Arduino cu ecran și butoane integrate
Brand: satkit
SKU: J030106-KEY1602
Price: 23.70 RON
Availability: InStock

Marcă: satkit

Fii primul care scrie o recenzie pentru acest produs

23,70lei

TVA inclus (Fără TVA: 19,92 lei)

Reduceri la cantitate

Cantitate	Preț	Salvează
2+	22,52 lei	-5%

Stoc limitat

Livrare standard Mie, Mai 13 - Vin, Mai 15

Livrare expres Lun, Mai 11 - Mar, Mai 12

Retur în 30 zile

Cantitate

Retur gratuit în 30 de zile

Tranzacție securizată

Livrare gratuită Livrare de la 25 lei

Retururi ușoare Politică de retur în 30 de zile

Plată securizată Finalizare 100% securizată

Garanția calității Doar produse originale

LCD Keypad Shield LCD1602 compatibil Arduino este un accesoriu esențial pentru dezvoltatorii și pasionații de electronică care folosesc plăci Arduino sau Freeduino. Acest shield combină un ecran LCD cu 2 rânduri și 16 caractere cu șase butoane momentane, facilitând interacțiunea directă și vizuală cu proiectele tale.

Acest modul utilizează pinii 4, 5, 6, 7, 8, 9 și 10 pentru interfața cu ecranul LCD, iar pinul analogic 0 este folosit pentru citirea butoanelor. Acest lucru permite un control eficient fără a fi nevoie de conexiuni suplimentare multiple.

Caracteristici principale:

Tensiune de funcționare: 5V, compatibilă cu majoritatea plăcilor Arduino.
Ecran LCD 2x16 caractere pentru afișarea textului și a informațiilor relevante.
Șase butoane momentane integrate pentru navigare și control ușor.
Suport pentru reglarea contrastului și funcție de retroiluminare care poate fi pornită sau oprită în funcție de necesități.
Extindere a pinilor analogici, permițând citirea simplă a senzorilor analogici și afișarea directă a acestora pe ecran.

Acest shield este ideal pentru proiecte care necesită o interfață de utilizator simplă și vizuală, cum ar fi meniuri interactive, controlul dispozitivelor sau afișarea datelor în timp real. Designul plug-and-play permite integrarea rapidă și fără complicații cu plăci Arduino și Freeduino.

Documentație și resurse disponibile:

Cu acest shield, interacțiunea cu proiectele tale Arduino devine mai intuitivă și mai profesională, facilitând dezvoltarea aplicațiilor cu interfețe grafice simple și controale integrate.

Tensiune de funcționare de 5V, compatibilă cu Arduino și Freeduino.
Ecran LCD 2x16 caractere pentru afișarea clară și ușor de citit a textului.
6 butoane momentane integrate pentru control rapid și simplu.
Suport pentru reglarea contrastului și retroiluminare care poate fi pornită/oprită.
Extindere a pinilor analogici pentru citirea și afișarea senzorilor.

Întrebări și răspunsuri ale clienților

Care sunt materialele, dimensiunile și greutatea shield-ului și ce include exact cutia?

Shield-ul este construit din PCB din fibră de sticlă (FR4), componente electronice standard și un modul LCD cu controller HD44780 compatibil. Dimensiunile tipice sunt 80 mm x 58 mm x 23 mm, iar greutatea este de aproximativ 42 g. Pachetul include, de regulă, doar shield-ul asamblat, fără cabluri sau documentație fizică; se recomandă verificarea dacă vânzătorul adaugă manual sau accesorii suplimentare.

Care sunt limitele de funcționare ale LCD-ului (tensiune, curent, condiții de mediu) și există riscuri dacă sunt depășite?

LCD-ul și shield-ul sunt proiectate să funcționeze la 5 V±0,25 V, cu un consum tipic sub 50 mA pentru backlight-ul aprins. Funcționează fiabil între 0 °C și 50 °C și RH < 80% (fără condens). Tensiunile peste 5,5 V pot deteriora ireversibil controllerul sau backlight-ul LED, de aceea se recomandă utilizarea întotdeauna a unor surse de alimentare reglate.

Cum se realizează reglajul contrastului și gestionarea retroiluminării și este necesară întreținere periodică?

Reglajul contrastului se face printr-un potențiometru prezent pe shield, permițând adaptarea la diferite unghiuri de vizualizare sau condiții de lumină. Retroiluminarea poate fi activată/dezactivată programatic sau cu un jumper, în funcție de versiune. Nu necesită întreținere periodică; totuși, se recomandă evitarea mediilor umede sau cu praf excesiv și curățarea delicată a ecranului, dacă este necesar.

Cu ce plăci este compatibil LCD Keypad Shield LCD1602?

Este compatibil cu plăci Arduino și Freeduino care suportă o tensiune de funcționare de 5V.

Câte butoane include acest shield și la ce folosesc?

Include 6 butoane momentane care permit controlul meniurilor și funcțiilor direct de pe shield.

Pot regla contrastul și retroiluminarea ecranului?

Da, shield-ul suportă reglarea contrastului și permite pornirea sau oprirea retroiluminării după nevoie.

Ce pini folosește pentru conectarea la Arduino?

Folosește pinii digitali 4, 5, 6, 7, 8, 9 și 10 pentru ecran și pinul analogic 0 pentru citirea butoanelor.

Există resurse și documentație pentru utilizare?

Da, sunt incluse linkuri către manuale, biblioteci și scheme pentru a facilita integrarea și programarea shield-ului.
