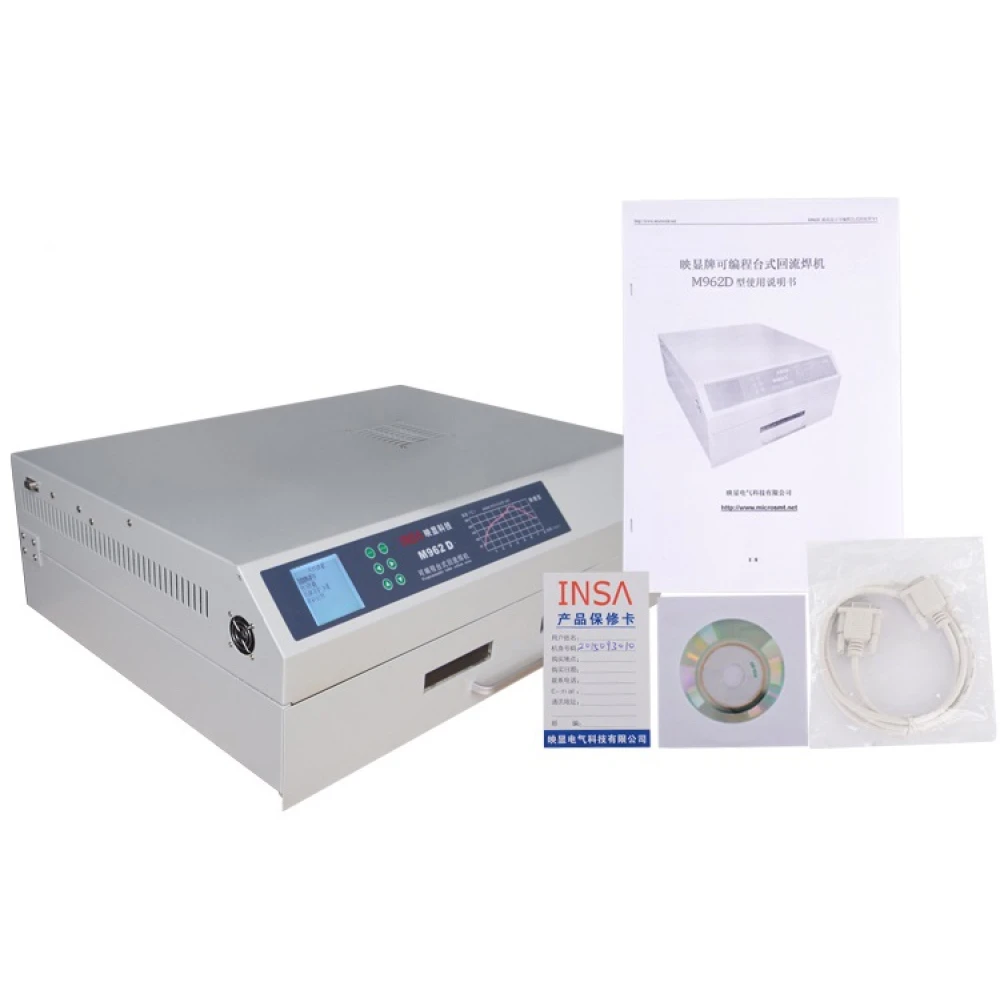

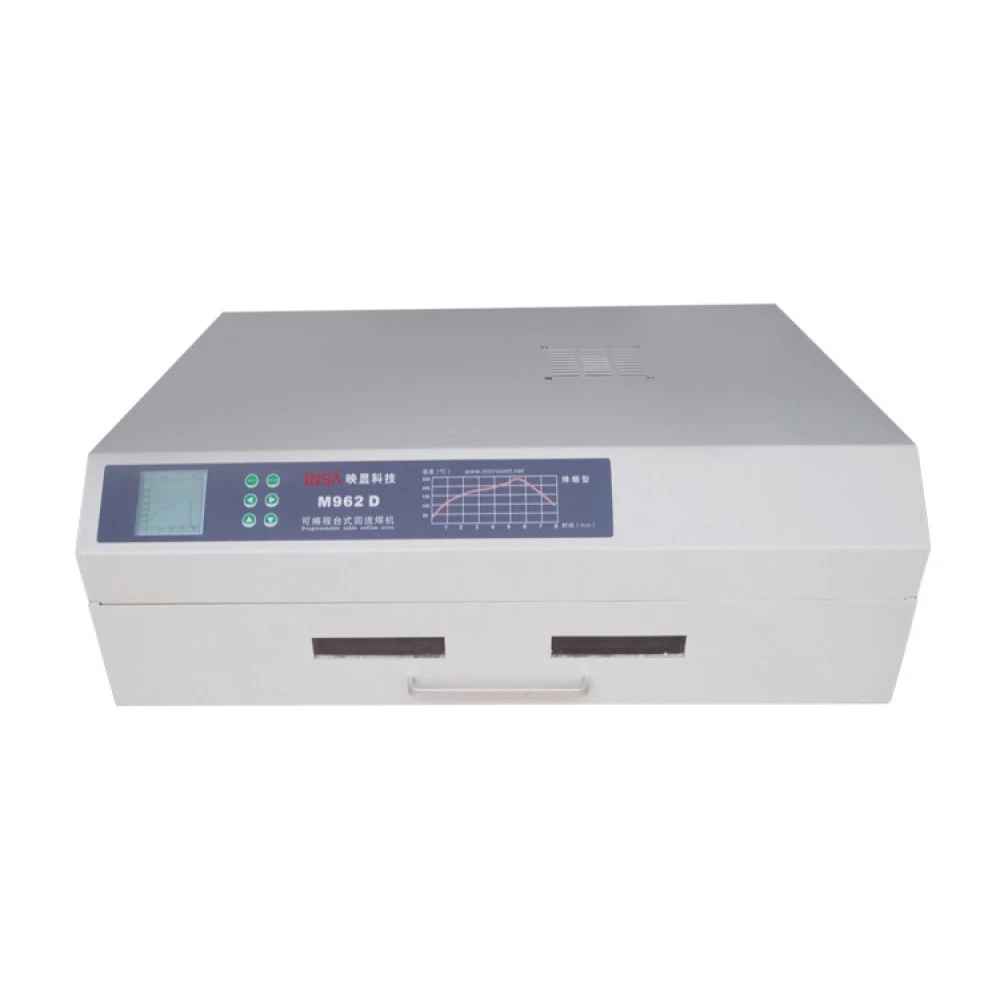

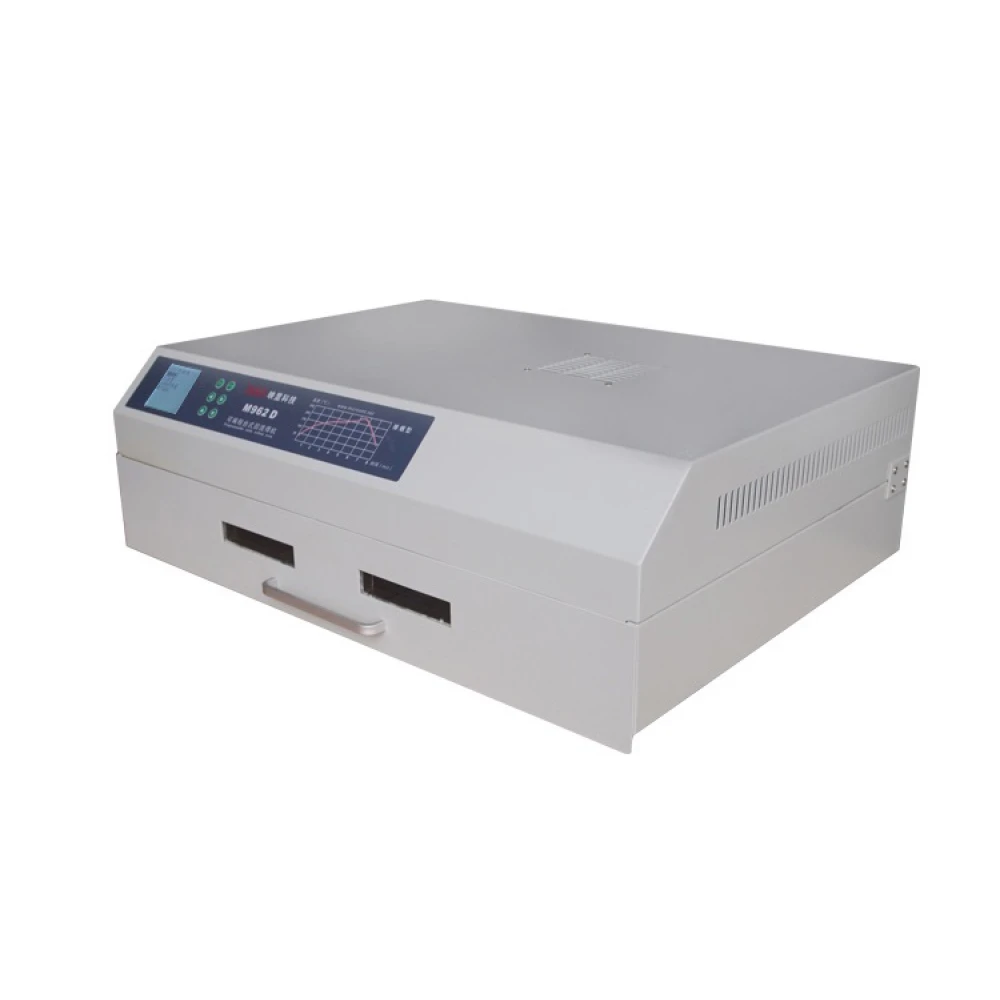

Cuptor de reflow cu infraroșu INSA M962D cu control automat
Marcă: Puhui
TVA inclus (Fără TVA: 3.386,40 lei)
Reduceri la cantitate
| Cantitate | Preț | Salvează |
|---|---|---|
| 2+ | 3.868,62 lei | -4% |
| 10+ | 3.788,03 lei | -6% |
| 20+ | 3.626,83 lei | -10% |
Descrierea produsului:
Cuptorul de reflow cu infraroșu INSA M962D este un echipament avansat, conceput pentru automatizarea procesului de lipire a componentelor electronice SMD și BGA. Controlat de microcomputer, acest cuptor oferă un proces complet și automat de lipire, facilitând operarea și asigurând rezultate precise și uniforme datorită tehnologiei de radiație infraroșie rapidă combinată cu circulația aerului.
Caracteristici cheie:
- Suprafață mare de lipire: Zona efectivă de lipire este de 400 x 650 mm, permițând lucrul cu plăci de dimensiuni mari și crescând versatilitatea echipamentului.
- Opt profile de temperatură programabile: Permite selectarea și memorarea diferitelor curbe de temperatură pentru a se adapta la diverse tipuri de lipire și materiale, inclusiv funcții controlate de încălzire și răcire.
- Putere ridicată: Are o putere nominală de 3300W, care asigură o încălzire rapidă și uniformă pe tot parcursul procesului.

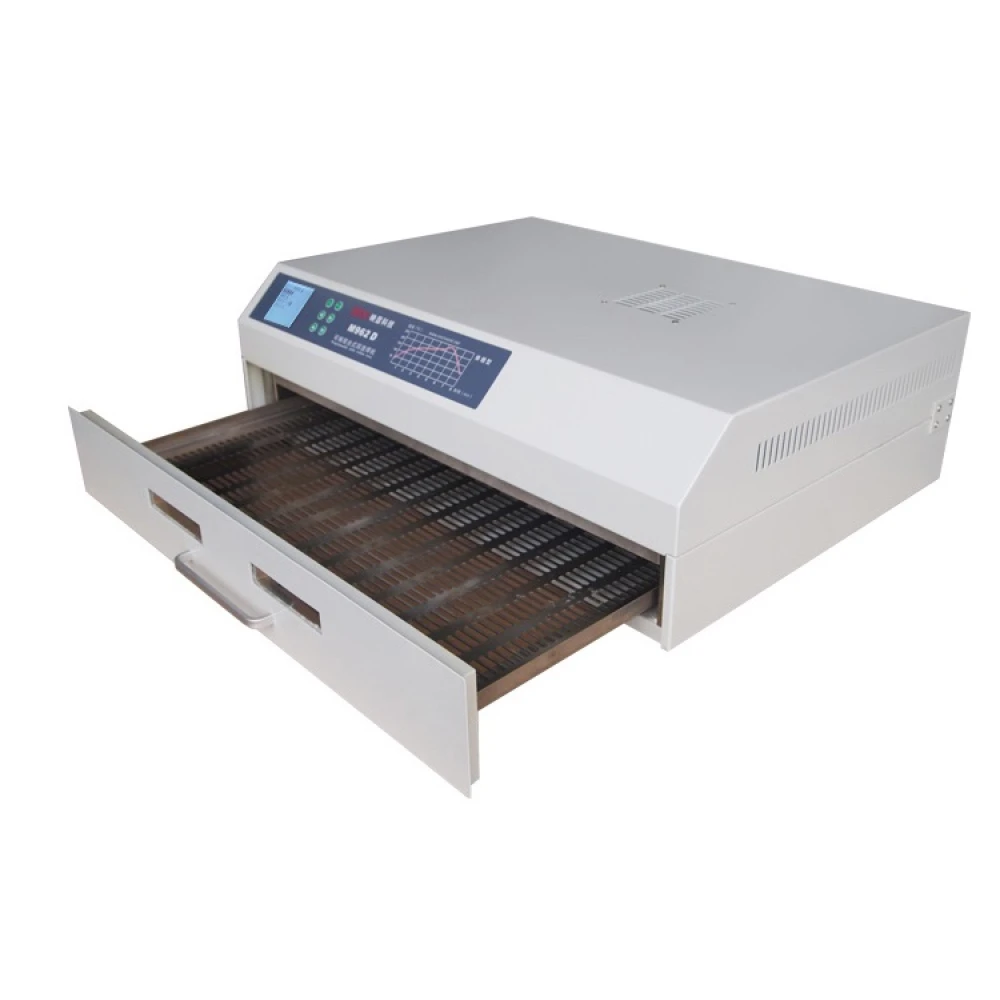

- Design ergonomic și funcțional: Include o bancă tip sertar pentru a facilita supravegherea vizuală în timpul lipirii. Interfața prietenoasă permite o utilizare simplă chiar și pentru operatorii fără experiență.
- Funcții speciale: Suportă procese de lipire, uscare, menținere a căldurii, răcire rapidă și rework, ideal pentru componente precum CHIP, SOP, PLCC, QFP și BGA.
- Compatibilitate electrică: Funcționează cu alimentare AC110V la AC220V, 50-60Hz, adaptându-se la diferite medii de lucru.
Aplicații tipice:
Acest cuptor este ideal pentru companii și ateliere care au nevoie de lipire de înaltă precizie în producție de serie sau loturi mici. Este deosebit de util pentru lipire fără plumb pe ambele fețe, reballing BGA, îmbătrânire termică a plăcilor PCB și întreținerea generală a circuitelor electronice.
Instrucțiuni de utilizare pe scurt:
- Așezați produsul de lipit pe bancă și închideți sertarul.

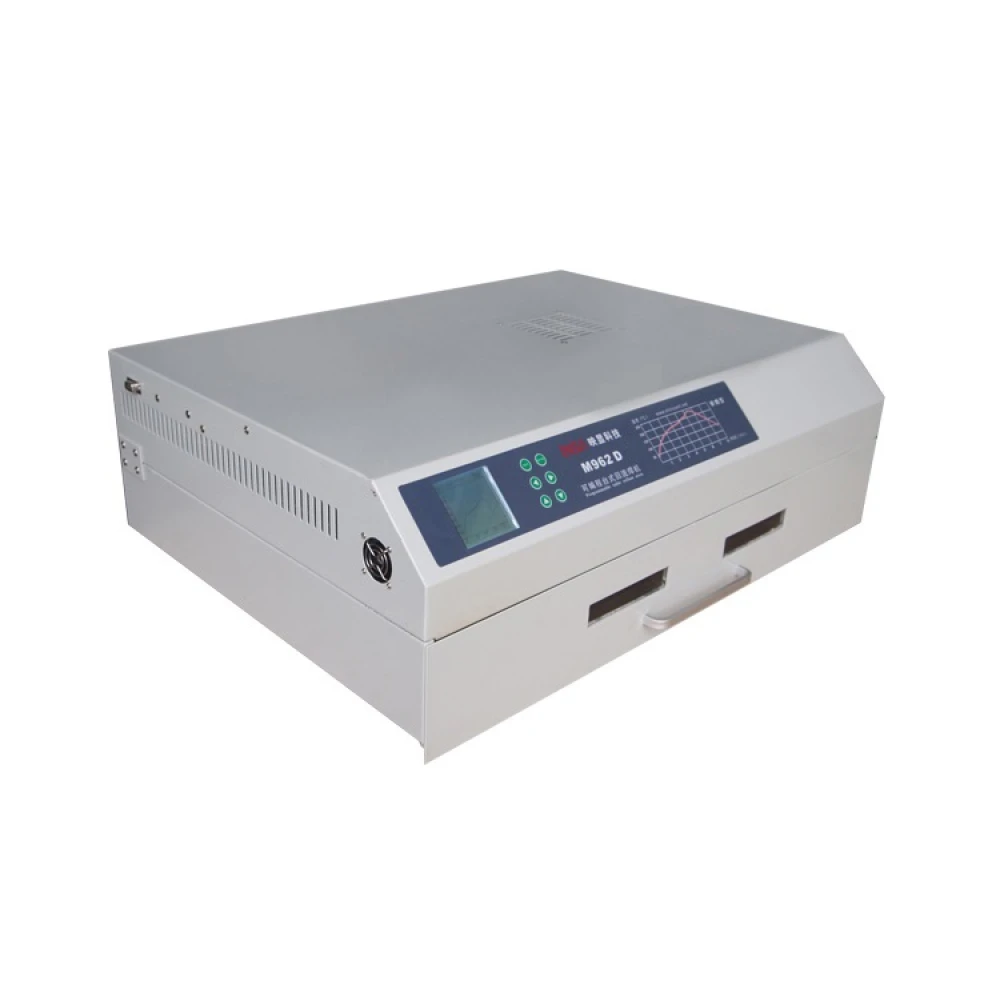

- Selectați profilul de temperatură adecvat din meniul LCD, disponibil în mai multe limbi, inclusiv spaniolă.
- Porniți ciclul automat de lipire și urmăriți vizual procesul prin fereastra cuptorului.
- La final, cuptorul realizează o răcire automată pentru a asigura calitatea lipirii.
- În cazul imperfecțiunilor, se poate face rework folosind funcția suplimentară de încălzire.
Recomandări pentru utilizare optimă:
- Preîncălziți cuptorul în medii reci sau cu umiditate ridicată pentru a îmbunătăți calitatea lipirii.
- Evitați lipirea componentelor cu ecrane metalice sau care suportă temperaturi sub 250°C.
- Pentru a îmbunătăți calitatea, așezați o placă PCB suplimentară de 10x10 cm sub piesa de lipit atunci când lucrați cu BGA.
Întreținere zilnică:
- Păstrați curate banca și fereastra de observare.
- Nu opriți cuptorul imediat după utilizare; așteptați să se răcească complet.

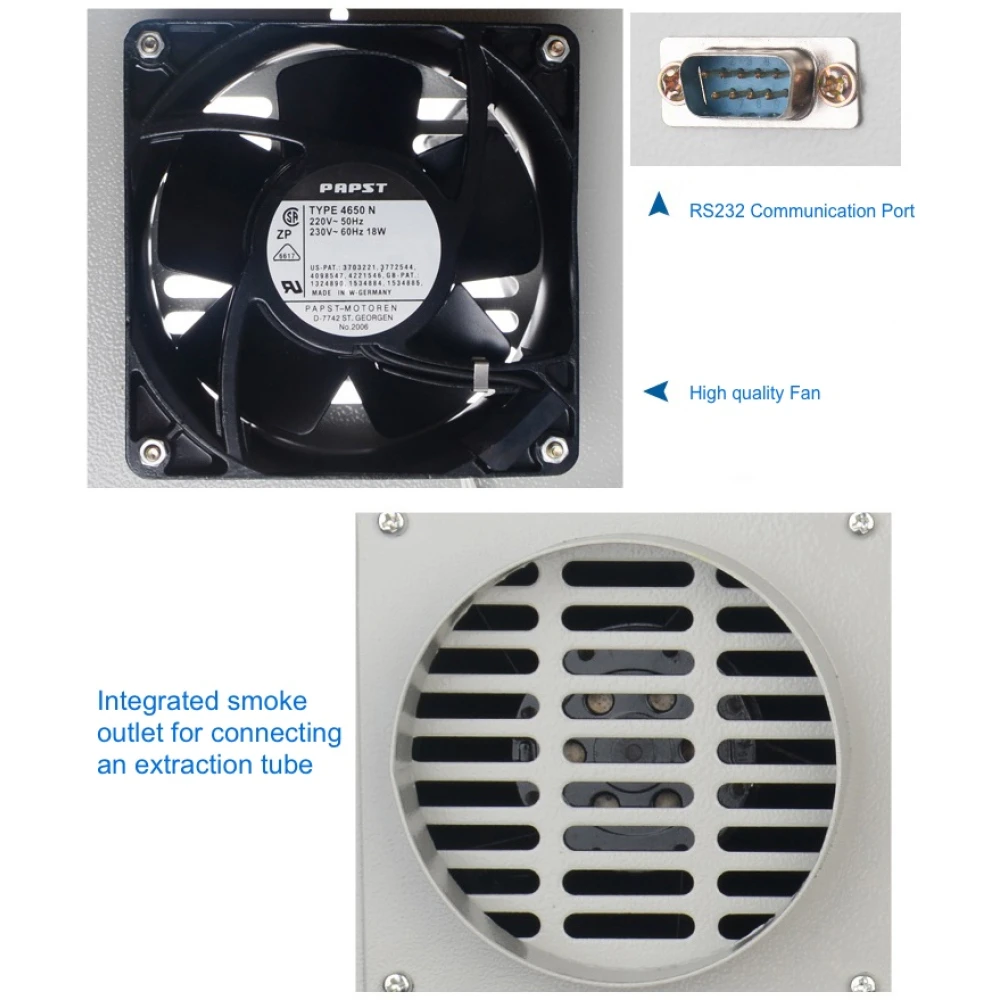

- Asigurați o ventilație bună a echipamentului în timpul funcționării.
- Deconectați echipamentul dacă nu va fi folosit perioade îndelungate.
Disponibilitate: În prezent, acest produs este indisponibil și se vinde doar la comandă.
Cuptorul de reflow cu infraroșu INSA M962D este o soluție fiabilă și eficientă pentru procese de lipire electronică ce necesită precizie și control automatizat.
- Suprafață efectivă maximă de lipire de 400x650 mm pentru versatilitate sporită
- Opt profile de temperatură programabile pentru diferite tipuri de lipire
- Putere nominală de 3300W cu încălzire rapidă și uniformă
- Interfață prietenoasă cu ecran LCD și meniu multilingv
- Funcții de lipire, uscare, menținere a căldurii și răcire rapidă
- Compatibil cu componente CHIP, SOP, PLCC, QFP și BGA
- Design cu bancă tip sertar pentru supraveghere vizuală în timpul procesului
- Alimentare AC110V~AC220V / 50~60Hz, adaptabilă la diverse medii
- Ideal pentru producție de serie și loturi mici în companii și ateliere
- Întreținere simplă, cu recomandări pentru prelungirea duratei de viață
Întrebări și răspunsuri ale clienților
Ce avantaje oferă sistemul de încălzire cu infraroșu față de cuptoarele tradiționale de reflow prin convecție în modelul INSA M962d?

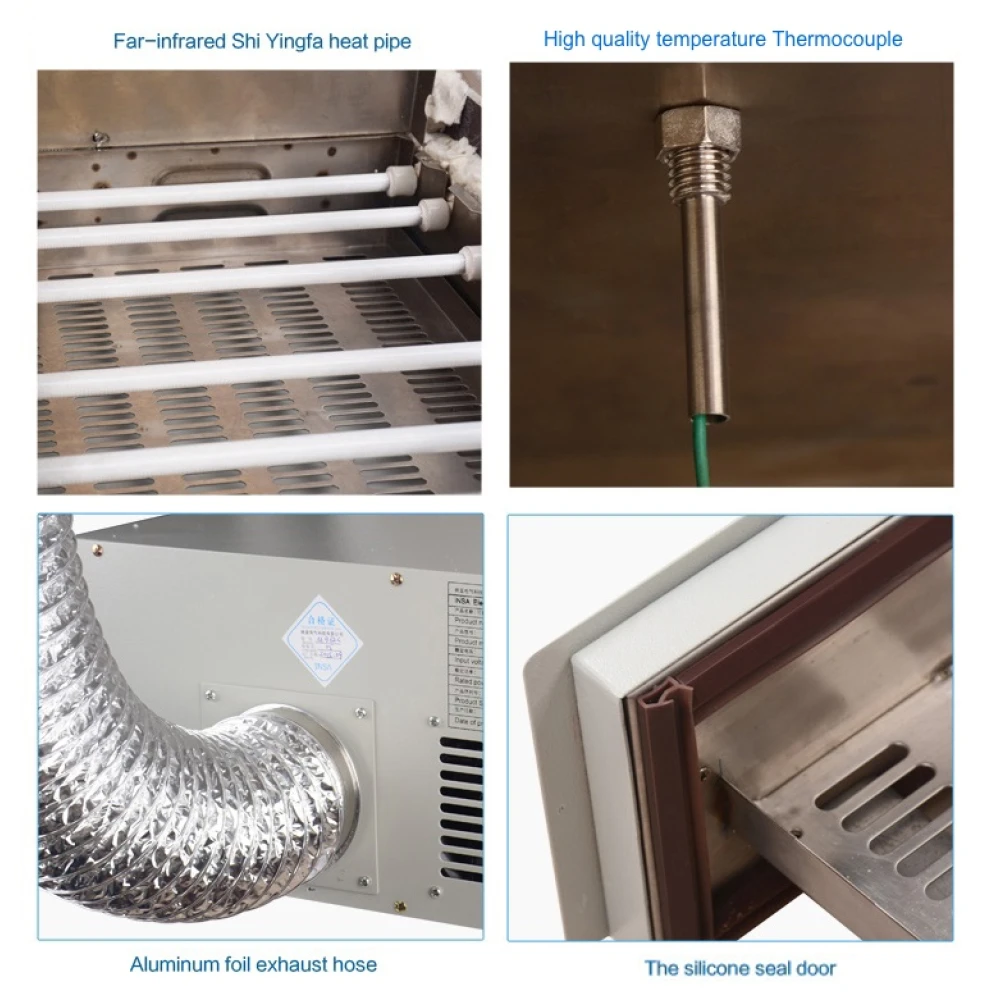

INSA M962d utilizează încălzire cu infraroșu combinată cu ventilație forțată. Acest lucru permite o temperatură mai uniformă și un transfer rapid de căldură, ceea ce îmbunătățește precizia profilului termic. Totuși, trebuie avut în vedere că radiația IR poate fi mai puțin eficientă pentru componente aflate în umbră sau suprapuse, comparativ cu sistemele exclusiv cu aer cald.
Care sunt dimensiunile interne utile și greutatea totală a cuptorului de reflow INSA M962d?
Zona internă efectivă de lipire este de 400 x 650 mm, ceea ce permite utilizarea plăcilor de circuit de dimensiuni medii și mari. Greutatea echipamentului este de aproximativ 28 kg. Aceste valori pot varia ușor în funcție de lotul de fabricație.
Ce întreținere necesită acest cuptor și care este durata sa de viață estimată în utilizare frecventă?
Întreținerea de bază include curățarea periodică a filtrelor și a camerei, inspectarea rezistențelor IR și a ventilatoarelor. În condiții moderate, durata de viață a lămpilor IR depășește 8000 h. Supraîncălzirea și acumularea de reziduuri pot scurta această perioadă.
Se pot încărca simultan PCB-uri diferite, de dimensiuni reduse, într-o singură operațiune de reflow?
Da, este posibil să încărcați mai multe PCB-uri mici, cu condiția ca suma ariilor să nu depășească 400 x 650 mm și să existe suficient spațiu pentru circulația aerului. Se recomandă utilizarea unor suporturi organizatoare pentru a evita deplasarea în timpul procesului.
Ce tipuri de componente pot lipi cu cuptorul INSA M962D?
Poate lipi componente mici și complexe precum CHIP, SOP, PLCC, QFP și BGA, inclusiv lipire fără plumb și reballing BGA.
Care este suprafața maximă de lipire suportată de acest cuptor?
Cuptorul suportă o suprafață efectivă maximă de lipire de 400 x 650 mm.
Ce tensiune de alimentare necesită cuptorul INSA M962D?
Funcționează cu alimentare electrică AC110V la AC220V, 50-60Hz.
Cuptorul include profile de temperatură preprogramate?
Da, include opt profile de temperatură programabile pentru diferite procese de lipire și materiale.
Cuptorul INSA M962D este disponibil pentru cumpărare imediată?
În prezent, produsul este indisponibil și se vinde doar la comandă.
