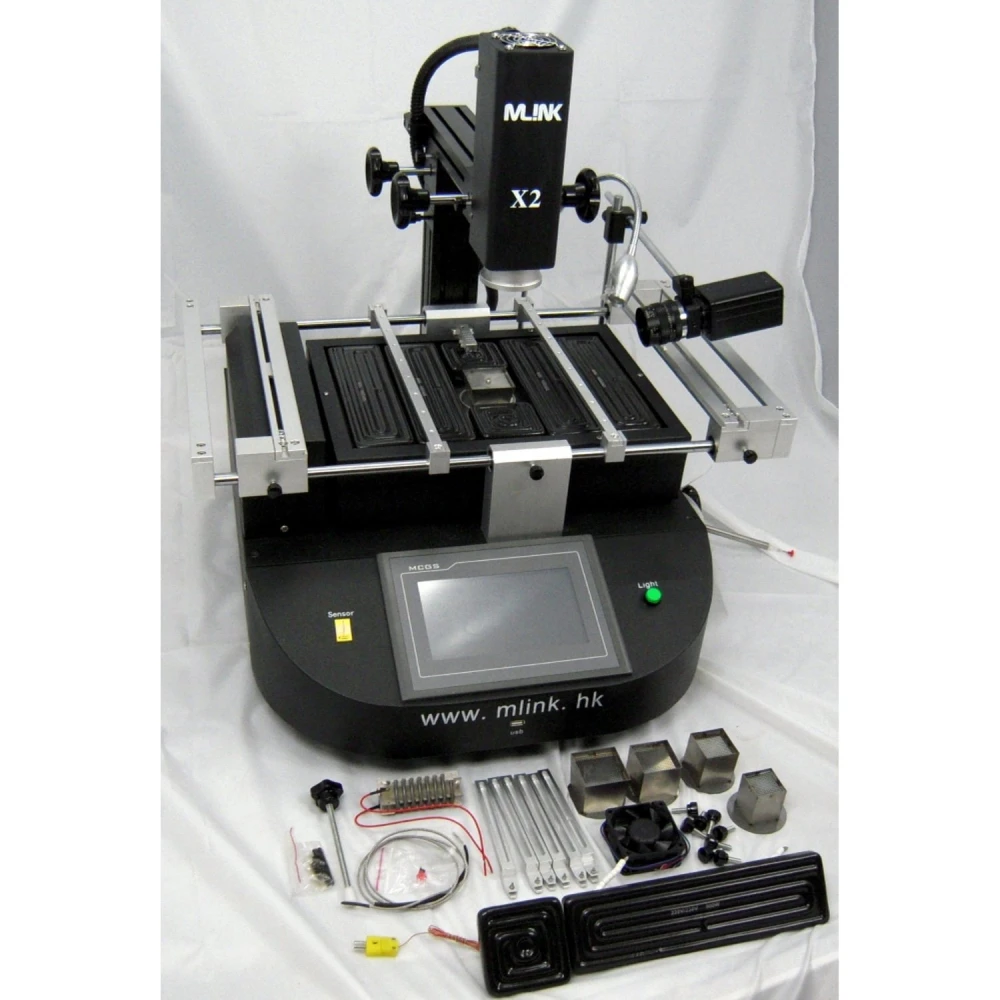

Stație de lipit Mlink X2 cu cameră pentru lucrări profesionale de electronică
Marcă: Mlink
TVA inclus (Fără TVA: 6.120,42 lei)
Reduceri la cantitate
| Cantitate | Preț | Salvează |
|---|---|---|
| 2+ | 6.991,97 lei | -4% |
| 10+ | 6.846,30 lei | -6% |
| 20+ | 6.554,97 lei | -10% |
Stația de lipit Mlink X2 cu cameră este un echipament profesional conceput pentru lipirea și dezlipirea componentelor electronice cu precizie și eficiență ridicate. Ideală pentru lucrări de reparații și reballing BGA, această stație oferă control avansat al temperaturii și poziționării pentru a garanta rezultate optime.
Caracteristici principale:
- Poziționare precisă: Echipată cu un sistem de glisare liner care permite ajustări precise pe axele X, Y și Z, facilitând poziționarea rapidă și exactă a componentelor.
- Ecran tactil de înaltă definiție: Control PLC cu ecran tactil din Taiwan care permite salvarea mai multor profile, protecție prin parolă și funcții de modificare, precum și analiza instantanee a curbelor de temperatură.
- Încălzire independentă în trei zone: Dispune de trei zone de încălzire independente: două încălzitoare cu aer cald (800W și 1200W) și un încălzitor infraroșu (2700W) pentru preîncălzire, cu control al temperaturii în limita a ±3 °C.
- Duze rotative pentru aer cald: Duze care se rotesc la 360° cu magnet pentru instalare și schimbare ușoară, personalizabile în funcție de necesități.
- Control avansat al temperaturii: Termocuplu tip K de înaltă precizie cu control în circuit închis și compensare automată, gestionat de un modul PLC pentru un control exact.
- Sistem de poziționare pentru PCB: Fantă în V cu suport flexibil pentru protejarea plăcii în timpul încălzirii și răcirii, compatibil cu orice dimensiune de pachet BGA.
- Răcire rapidă: Ventilator puternic cu flux transversal pentru accelerarea răcirii plăcii și îmbunătățirea eficienței lucrului.
- Pompă de vacuum integrată: Include pompă de vacuum și penă de aspirație externă pentru manipularea rapidă a cipurilor.
- Sistem de alarmă și siguranță: Alarmă după finalizarea lipirii sau dezlipirii, certificare CE, oprire de urgență și protecție automată împotriva supraîncălzirii și a defectelor electrice.
- Sistem de vedere CCD: Permite control vizual precis al procesului de lipire și dezlipire BGA, asigurând calitatea și exactitatea lucrării.
Specificații tehnice:
| # | Parametru | Detaliu |
|---|---|---|
| 1 | Potere totală | 4800W |
| 2 | Încălzitor superior | 800W |
| 3 | Încălzitor inferior | Al doilea încălzitor 1200W, al treilea încălzitor IR 2700W |
| 4 | Alimentare electrică | AC 220V ±10%, 50/60Hz |
| 5 | Dimensiuni | 635 × 600 × 560 mm |
| 6 | Poziționare | Fantă în V, suport pentru PCB ajustabil în toate direcțiile cu fixare universală externă |
| 7 | Controlul temperaturii | Senzor tip K, circuit închis, precizie ±3°C |
| 8 | Dimensiune PCB compatibilă | Minim 20 × 20 mm, maxim 410 × 370 mm |
| 9 | Selecție electrică | Modul sensibil de control al temperaturii + ecran tactil din Taiwan + PLC Delta |
| 10 | Greutate netă | 50 kg |
Utilizări tipice:
- Repararea și reballing-ul cipurilor BGA de pe plăci electronice.
- Lipirea și dezlipirea componentelor electronice în electronica de consum și auto.
- Procese care necesită control precis al temperaturii și poziționării pentru a evita deteriorarea PCB-ului.
- Aplicații profesionale în ateliere de reparații electronice și centre de service.
Compatibilitate: Compatibilă cu plăci PCB de dimensiuni variate, de la 20×20 mm până la 410×370 mm, și cu orice dimensiune de pachet BGA, ideală pentru electronică avansată și lucrări de precizie.
Notă importantă: În prezent, acest produs este stoc epuizat. Poți solicita notificare pentru a fi informat când revine în stoc.
- Poziționare precisă pe axele X, Y, Z cu reglaj rapid
- Ecran tactil de înaltă definiție cu control PLC și profile salvabile
- Trei zone de încălzire independente cu control ±3 °C
- Duze rotative pentru aer cald la 360° cu magnet pentru schimbare ușoară
- Termocuplu tip K cu control în circuit închis și compensare automată
- Fantă în V cu suport flexibil pentru protejarea PCB-ului în timpul procesului
- Ventilator cu flux transversal pentru răcirea rapidă a plăcii
- Pompă de vacuum integrată și penă de aspirație pentru manipulare rapidă
- Alarmă și sistem de siguranță cu oprire de urgență și protecție dublă
- Sistem de vedere CCD pentru control vizual în timpul lipirii și dezlipirii
Întrebări și răspunsuri ale clienților
Care sunt principalele avantaje ale lucrului cu Stația Mlink X2 față de alte stații de rework BGA similare?
Stația Mlink X2 se remarcă prin sistemul de glisare liniară pe axele X, Y și Z, permițând reglaje de precizie și poziționare rapidă. Include un ecran tactil de înaltă definiție pentru control intuitiv, administrarea profilurilor și protecție prin parolă. Oferă trei zone de încălzire independente cu control fin al temperaturii (toleranță ±3 °C) și analiză imediată a curbei termice, îmbunătățind repetabilitatea și permițând profilarea proceselor în funcție de componentă. Comparativ cu alternativele, facilitează de obicei schimbări rapide de duze și ajustări ale încălzirii, optimizând timpii și reducând erorile de manipulare.
Ce dimensiuni și greutate aproximativă are Stația Mlink X2 și ce include cutia la achiziție?
Specificațiile exacte privind dimensiunile și greutatea pot avea ușoare variații în funcție de lot, dar acest tip de echipament are în general o bază de aproximativ 600 mm x 500 mm și o înălțime de circa 500 mm, cu o greutate de aproximativ 30-40 kg. Conținutul tipic al cutiei include stația principală, camera integrată, duze pentru aer cald (mai multe dimensiuni), cablu de alimentare, set de unelte accesorii pentru manipularea BGA, manual și kit de întreținere de bază. Este recomandat să confirmați lista actualizată cu distribuitorul.
La ce tensiune și cerințe electrice trebuie conectată Stația Mlink X2?
Stația Mlink X2 funcționează de obicei cu alimentare standard de 220 V CA, 50/60 Hz, și necesită o priză cu împământare și capacitate de a suporta consumuri de peste 2 kW în vârf, în funcție de încălzitoarele activate. Nu este compatibilă cu priză de 110 V fără transformator adecvat. Utilizarea unui stabilizator de tensiune este recomandată pentru protejarea electronicii de control.
Care este întreținerea preventivă necesară pentru a garanta durata de viață și precizia stației?
Se recomandă curățarea periodică a șinelor liniare și a sistemelor de mișcare pentru a evita acumularea de praf sau reziduuri, verificarea stării duzelor și întreținerea anuală a senzorilor de temperatură. Filtrarea aerului și verificarea vizuală a cablurilor și a conexiunilor de alimentare previn defecțiunile premature. Este esențial să folosiți doar piese originale și să respectați calendarul sugerat de producător.
Ce limitări tehnice există în ceea ce privește dimensiunile maxime și minime ale componentelor BGA pe care le poate manipula?
Stația Mlink X2 permite manipularea unei game largi de componente BGA, suportând în general capsule de la 5 mm x 5 mm până la plăci complete de aproximativ 400 mm x 400 mm. Totuși, limita exactă depinde de duzele furnizate și de capacitatea sistemului de deplasare și fixare. Manipularea componentelor semnificativ mai mici sau mai mari în afara acestui interval poate necesita accesorii speciale.
Stația Mlink X2 cu cameră este disponibilă pentru cumpărare?
În prezent, stația de lipit Mlink X2 cu cameră este stoc epuizat. Poți solicita o notificare pentru a fi informat când revine în stoc.
Ce dimensiuni de PCB suportă stația Mlink X2?
Suportă plăci PCB de la o dimensiune minimă de 20×20 mm până la un maxim de 410×370 mm, compatibilă cu orice dimensiune de pachet BGA.
Ce sisteme de control al temperaturii are stația?
Are un senzor tip K de înaltă precizie cu control în circuit închis și compensare automată, gestionat de un modul PLC pentru un control exact în limita a ±3 °C.
Stația include sistem de vedere pentru lipire?
Da, dispune de un sistem de vedere CCD care permite evaluarea precisă a procesului de lipire și dezlipire BGA.
Ce măsuri de siguranță oferă stația?
Include certificare CE, oprire de urgență, protecție automată împotriva supraîncălzirii și oprire automată în caz de accident.
