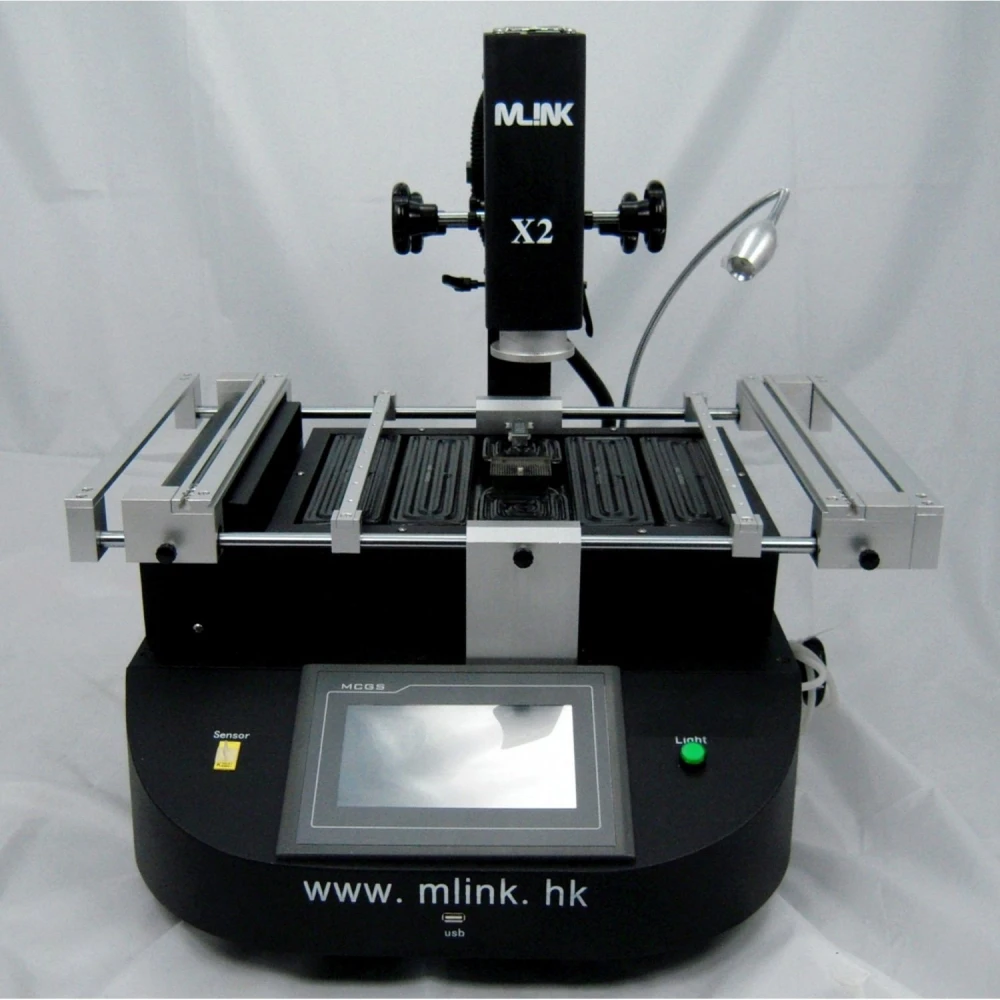

Statie reballing BGA Mlink X2 cu reglaj de precizie si control avansat
Marcă: Mlink
TVA inclus (Fără TVA: 5.622,42 lei)
Reduceri la cantitate
| Cantitate | Preț | Salvează |
|---|---|---|
| 2+ | 6.423,05 lei | -4% |
| 10+ | 6.289,24 lei | -6% |
| 20+ | 6.021,61 lei | -10% |
La statie reballing BGA Mlink X2 este o unealta profesionala conceputa pentru a oferi precizie si eficienta in procesele de lipire si reballing ale componentelor BGA. Aceasta statie se remarca prin tehnologia avansata si usurinta in utilizare, permitand tehnicienilor si profesionistilor din domeniul electronic sa realizeze lucrari de inalta calitate cu control total.
Caracteristici principale:
- Reglaj de precizie: Echipata cu un sistem de glisare liniara care permite ajustarea sau pozitionarea rapida si precisa pe axele X, Y si Z, garantand exactitate ridicata si manevrabilitate.
- Ecran tactil de inalta definitie: Ecran tactil importat din Taiwan cu control PCL care permite salvarea mai multor profile de lucru, protectie prin parola si functii de modificare. Include analiza instantanee a curbei de temperatura pentru un control optim.
- Zone de incalzire independente: Trei zone de incalzire separate: doua incalzitoare cu aer cald (800W si 1200W) si un incalzitor infrarosu (2700W) pentru preincalzire, cu control independent al temperaturii si precizie de ±3 °C.

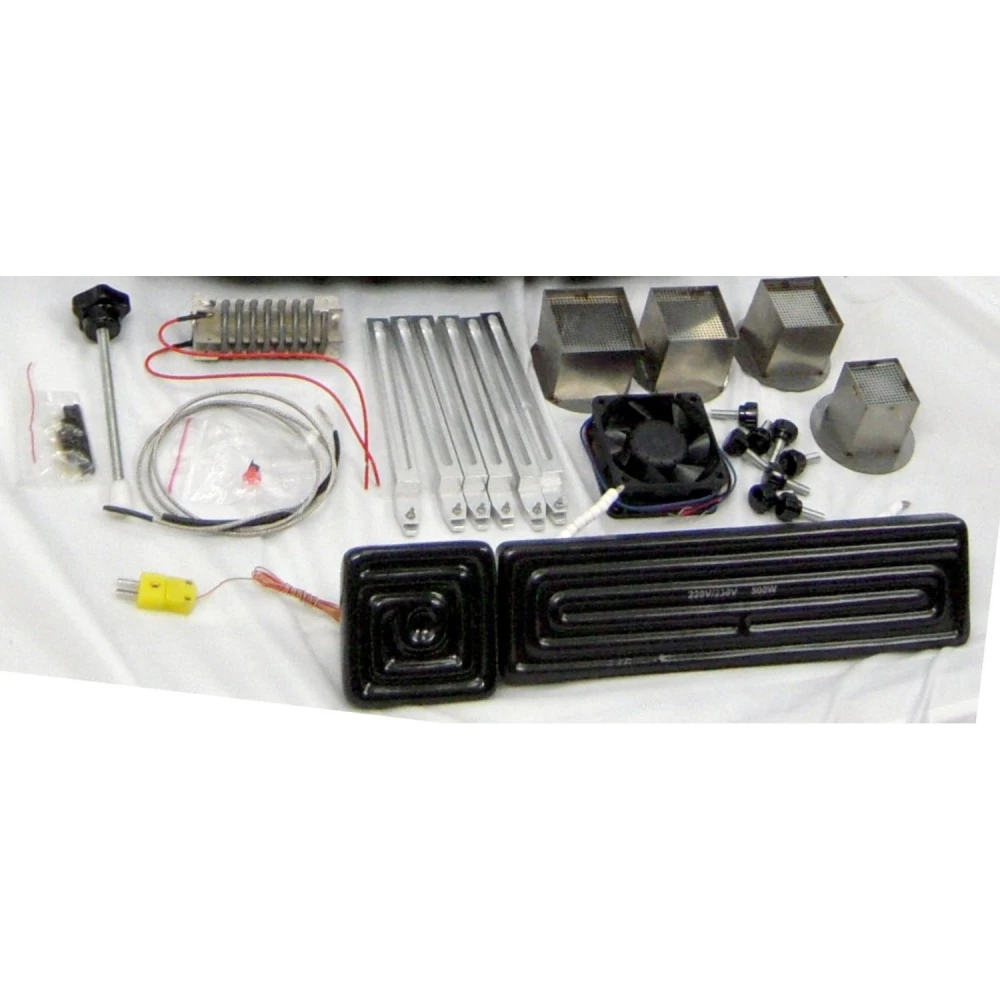

- Duze de aer cald: Ofera diverse duze care se pot roti 360°, cu magnet pentru instalare si schimbare usoara, precum si optiuni personalizate.
- Control avansat al temperaturii: Termocuplu tip K importat, de inalta precizie, cu sistem de control in circuit inchis si compensare automata a temperaturii, gestionat de un modul PLC pentru exactitate maxima.
- Pozitionare sigura a PCB-ului: Suport cu fanta in V si fixare flexibila care protejeaza PCB-ul de deformari in timpul incalzirii sau racirii. Compatibil cu orice dimensiune de pachet BGA.
- Racire eficienta: Ventilator puternic cu flux transversal care raceste rapid placa pentru a imbunatati eficienta procesului. In plus, include pompa de vacuum integrata si stilou extern de aspirare pentru manipularea rapida a chip-urilor.
- Siguranta si certificare: Certificat CE, cu buton de oprire de urgenta, oprire automata in caz de accident si dubla protectie impotriva supraincalzirii.
- Sistem de vedere CCD: Permite un control vizual precis in timpul procesului de lipire si dezlipire, facilitand supravegherea critica a topirii.
Specificatii tehnice:
| Nº | Parametru | Detaliu |
|---|---|---|
| 1 | Putere totala | 4800 W |
| 2 | Incalzitor superior | 800 W |
| 3 | Incalzitor inferior | Al doilea incalzitor 1200 W, al treilea incalzitor IR 2700 W |
| 4 | Alimentare electrica | AC 220V ±10%, 50/60 Hz |
| 5 | Dimensiuni | 635 × 600 × 560 mm |
| 6 | Pozitionare | Fanta in V, suport PCB reglabil in toate directiile cu fixare universala externa |
| 7 | Controlul temperaturii | Senor tip K, circuit inchis, precizie ±3 °C |
| 8 | Dimensiune PCB | Maxim 410 × 370 mm, minim 20 × 20 mm |
| 9 | Selectie electrica | Modul de control al temperaturii sensibil + ecran tactil (Taiwan) + PLC Delta |
| 10 | Greutate neta | 50 kg |
Utilizari tipice:
Statia Mlink X2 este ideala pentru repararea si rework-ul placilor electronice cu componente BGA, oferind control precis al temperaturii si pozitionarii pentru a evita deteriorarea placilor. Este potrivita pentru ateliere de reparatii electronice, fabricatie si intretinere a dispozitivelor electronice.
Compatibilitate: Compatibila cu o gama larga de dimensiuni de pachete BGA si placi PCB din intervalele indicate, permitand utilizarea in multiple aplicatii electronice.
Aceasta statie de lipire profesionala este o investitie sigura pentru cei care cauta calitate, precizie si siguranta in procesele de reballing si lipire BGA.
- Reglaj de precizie pe axele X, Y si Z pentru pozitionare rapida si exacta
- Ecran tactil de inalta definitie cu control PCL si profile multiple
- Trei zone de incalzire independente cu control al temperaturii ±3 °C
- Duze de aer cald rotative 360° cu magnet pentru schimbare usoara
- Termocuplu tip K importat cu control in circuit inchis si compensare automata
- Suport cu fanta in V pentru protectia PCB-ului si compatibilitate cu toate dimensiunile BGA
- Ventilator cu flux transversal si pompa de vacuum integrata pentru eficienta si rapiditate
- Certificare CE cu oprire de urgenta si dubla protectie impotriva supraincalzirii
- Sistem de vedere CCD pentru supravegherea precisa a procesului de lipire
- Dimensiuni compacte si greutate de 50 kg pentru stabilitate si utilizare profesionala
Întrebări și răspunsuri ale clienților
Ce tip de reglaj de precizie oferă Stația Mlink X2 pe axele X, Y și Z și ce avantaje aduce acest sistem?
Stația Mlink X2 folosește ghidaje liniare pe axele X, Y și Z, ceea ce permite reglaj de precizie și poziționare rapidă cu exactitate ridicată. Acest lucru reduce erorile de poziționare și îmbunătățește repetabilitatea în lucrările de rework BGA, comparativ cu mecanismele convenționale cu culisare sau rulmenți simpli.
Care sunt dimensiunile, greutatea aproximativă și ce include exact cutia la primirea Stației Mlink X2?
Informațiile specifice despre dimensiuni și greutate nu sunt indicate în rezumat, dar de obicei se situează în jur de 40-50 kg și dimensiuni de aproximativ 600x600x600 mm la stații similare. În cutie sunt incluse în mod normal stația, ecranul tactil, kitul de duze interschimbabile, magnetul, cablurile și manualul. Recomand verificarea cu distribuitorul pentru aceste detalii exacte.
Este compatibilă cu diferite tipuri și dimensiuni de duze și cum se schimbă acestea?
Da, stația acceptă o gamă largă de duze pentru aer cald, care pot roti 360° și se fixează cu magnet, permițând o schimbare rapidă și sigură, fără unelte, crescând versatilitatea pentru diferite formate de componente BGA.
Care este puterea totala a statiei Mlink X2?
Puterea totala este de 4800 W, cu incalzitoare dedicate de 800 W, 1200 W si 2700 W pentru diferite zone.
Ce dimensiune maxima de PCB suporta statia?
Suporta placi PCB de pana la 410 × 370 mm si o dimensiune minima de 20 × 20 mm.
Statia are protectie de siguranta?
Da, are certificare CE, oprire de urgenta, oprire automata si dubla protectie impotriva supraincalzirii.
Se poate regla temperatura independent?
Da, cele trei zone de incalzire sunt controlate independent, cu o precizie de ±3 °C.
Statia include sistem de vedere pentru procesul de lipire?
Da, dispune de un sistem de vedere CCD care permite control vizual precis in timpul lipirii si dezlipirii.
Scrie o recenzie de client
Clienții care au cumpărat acest produs au cumpărat și

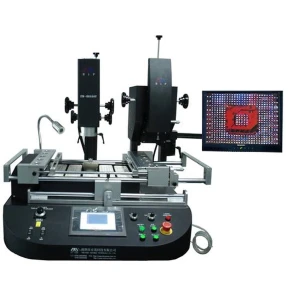

Stație Zhuomao ZM-R6808 (doar la comandă) - echipament profesional de lipire
