Statie reballing BGA cu camera Mlink X4 pentru lipire profesionala
Marcă: Mlink
TVA inclus (Fără TVA: 6.469,02 lei)
Reduceri la cantitate
| Cantitate | Preț | Salvează |
|---|---|---|
| 2+ | 7.390,21 lei | -4% |
| 10+ | 7.236,25 lei | -6% |
| 20+ | 6.928,32 lei | -10% |
Statie reballing BGA cu camera Mlink X4 este un instrument profesional conceput pentru lucrari de lipire si dezlipire a componentelor BGA cu precizie ridicata si control avansat.

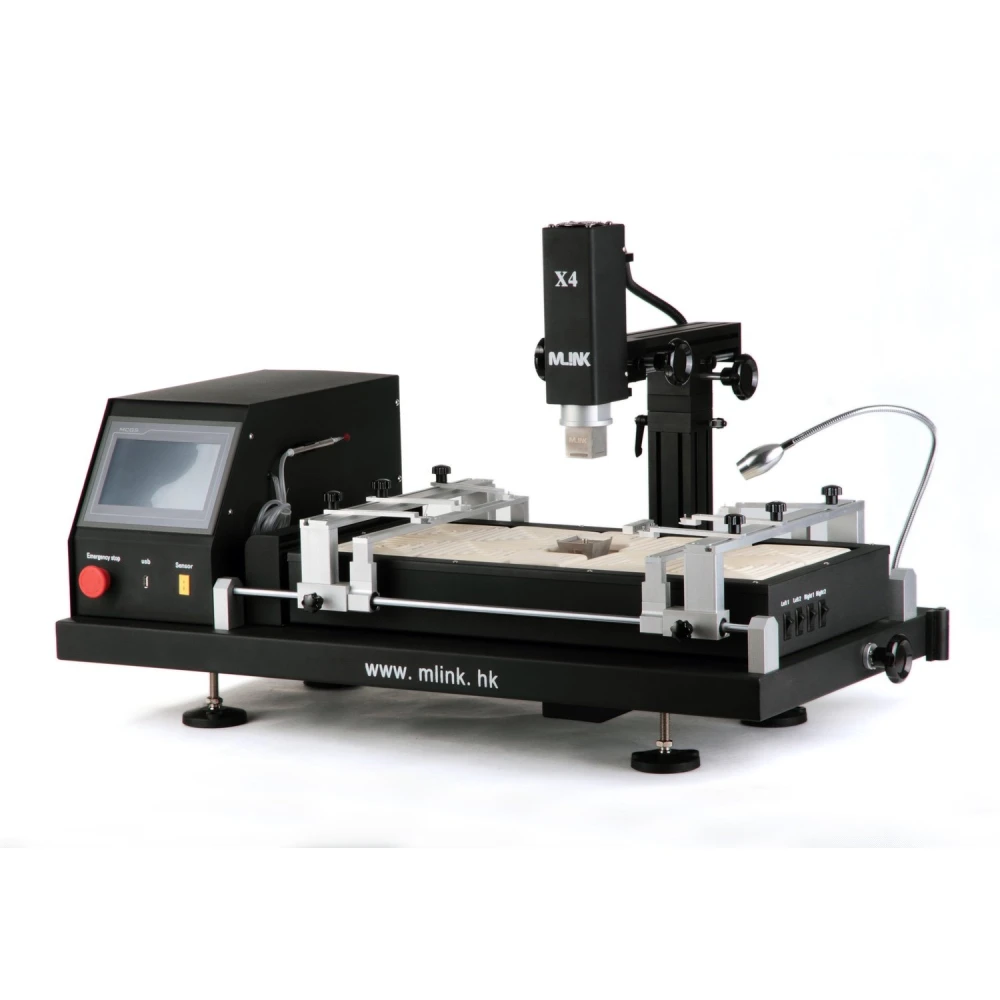

Aceasta statie se remarca prin sistemul de pozitionare pe axele X, Y si Z, cu reglaj fin si pozitionare rapida, asigurand o precizie ridicata si o manevrabilitate eficienta pentru lucrari delicate.

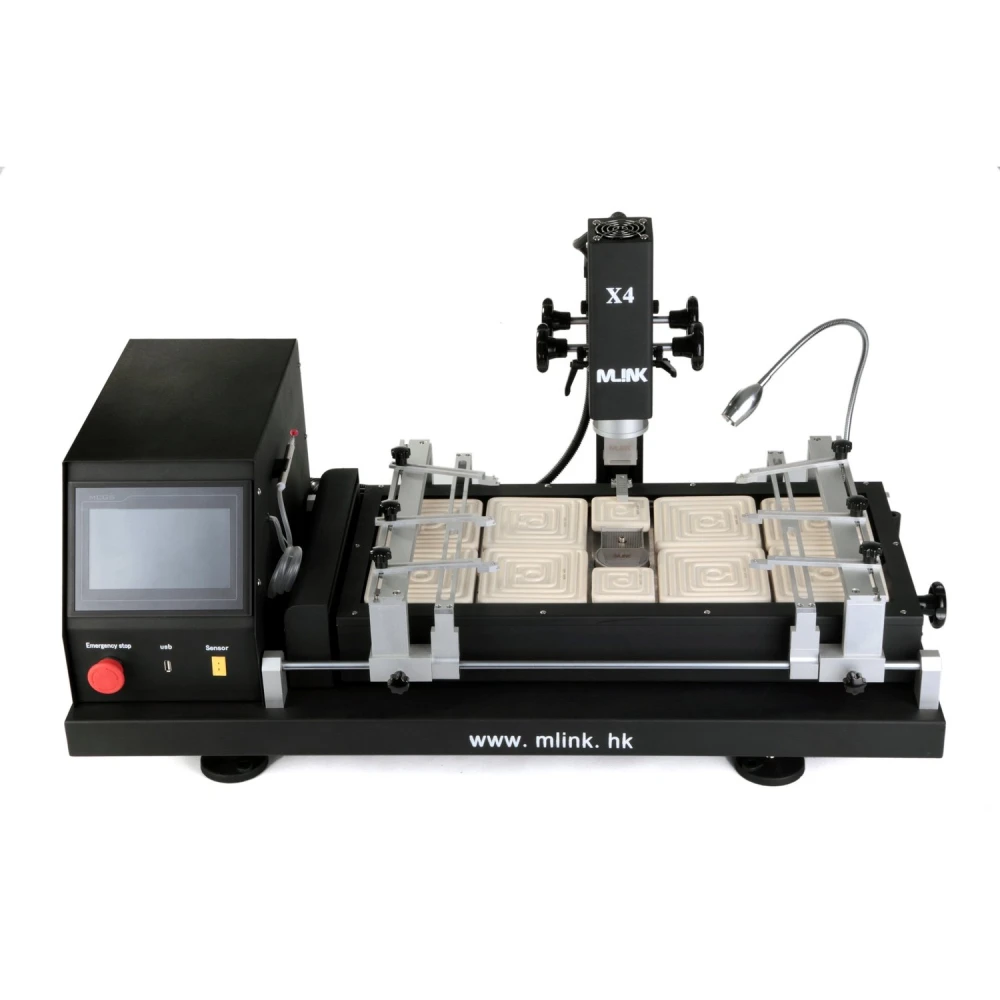

Dispune de un ecran tactil de inalta definitie si control PLC care permite salvarea mai multor profile de lucru cu protectie prin parola si functii de modificare. In plus, include analiza instantanee a curbelor de temperatura pentru un control optim al procesului.
Are trei zone independente de incalzire: doua incalzitoare cu aer cald (800W fiecare) si un incalzitor infrarosu (3900W) pentru preincalzire. Acestea pot fi ajustate liber pentru a controla temperaturile in diferite sectiuni simultan, cu o precizie de ±3 °C datorita unui termocuplu tip K de inalta precizie si unui sistem de control in bucla inchisa.

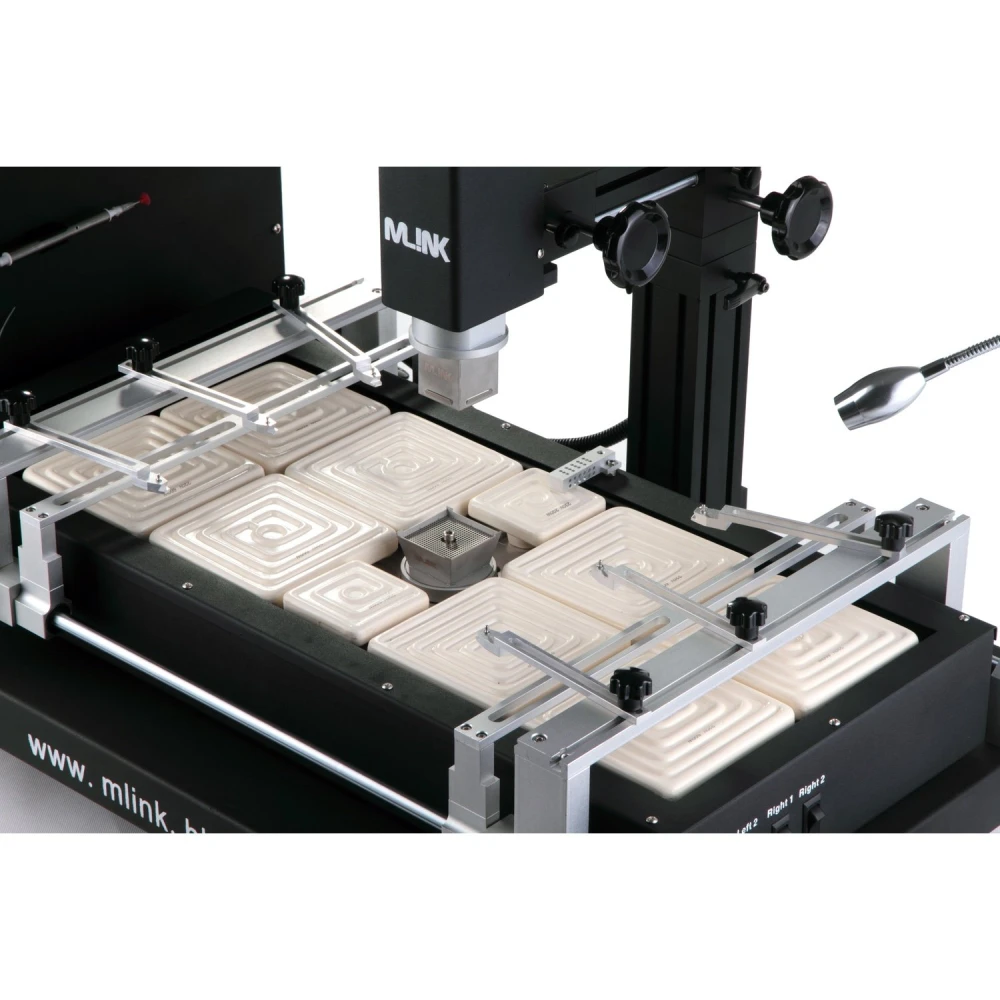

Statia include o varietate larga de duze de aer cald care se rotesc 360°, cu magneti pentru instalare si schimbare usoara, precum si un incalzitor infrarosu inferior care asigura o distributie uniforma a caldurii pe placa PCB.

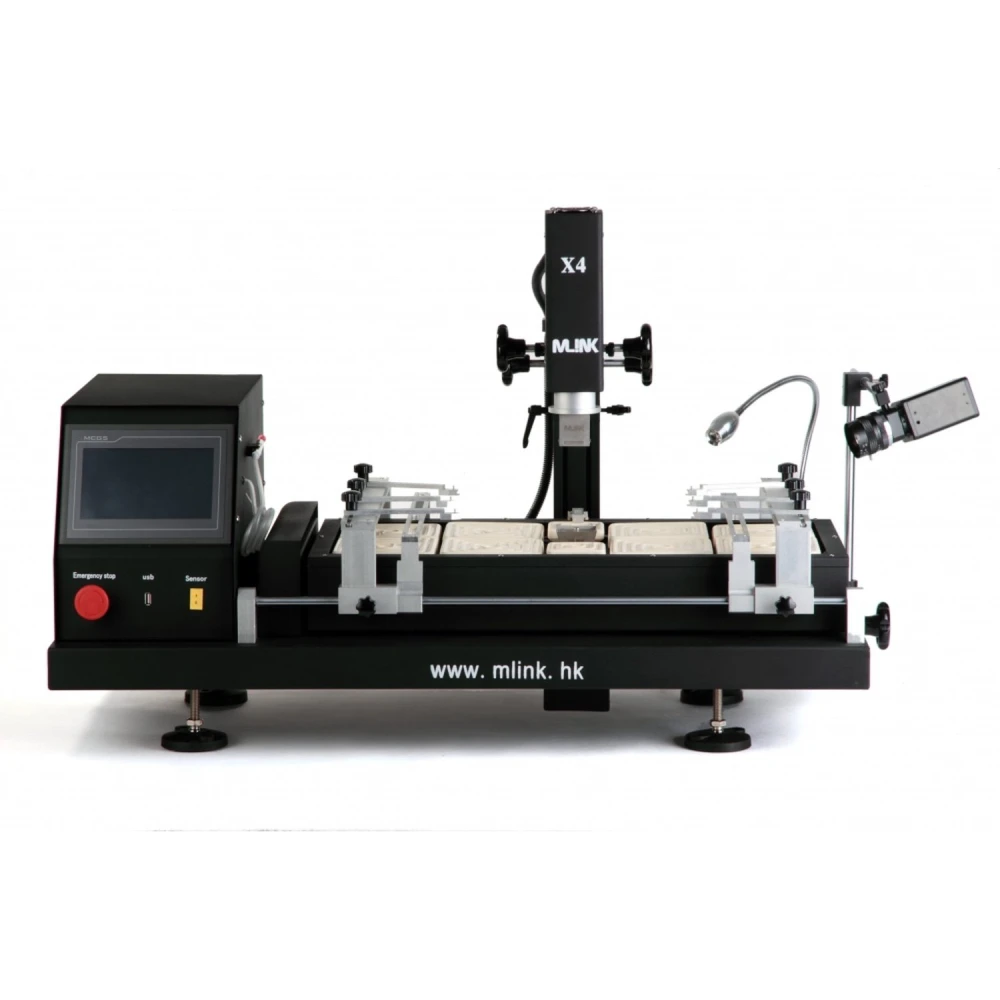

Pentru fixarea placilor, foloseste un canal in V cu suport flexibil care protejeaza PCB-ul impotriva deformarii in timpul incalzirii si racirii, fiind compatibil cu orice dimensiune de pachet BGA. Ventilatorul cu flux transversal raceste rapid placa pentru a imbunatati eficienta, iar pompa de vacuum integrata si penita externa de aspirare permit manipularea rapida a chipurilor.

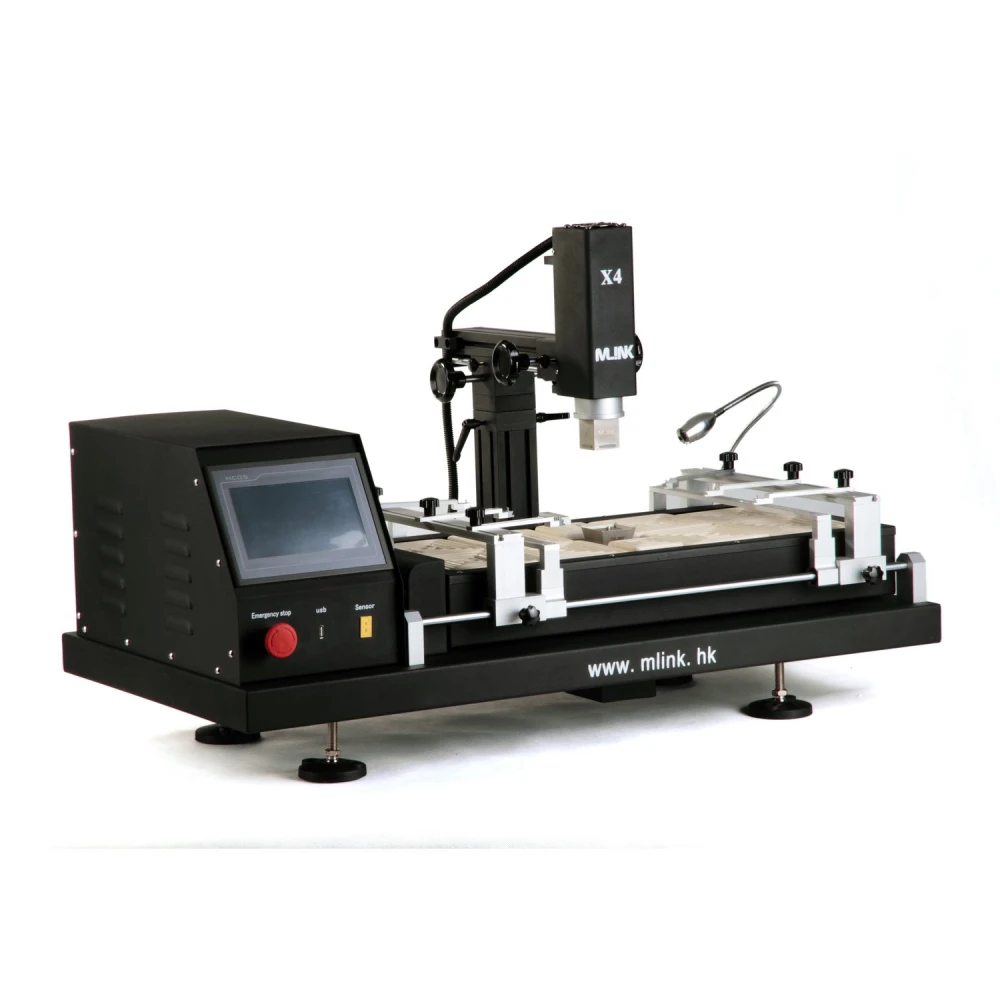

Sistemul de vedere CCD ofera un control vizual esential in timpul procesului de lipire si dezlipire, asigurand rezultate precise si fiabile. Zona mare de incalzire este potrivita pentru placi de orice dimensiune, inclusiv laptopuri, console de jocuri (Xbox, PS3), servere si televizoare inteligente de format mare.
Statia respecta certificarea CE si include dispozitive de siguranta precum oprire de urgenta, oprire automata in caz de defectiuni si dubla protectie impotriva supraincalzirii.
Caracteristici principale:
- Putere totala: 5600W
- Incalzitoare: superior 800W, al doilea 800W, infrarosu 3900W
- Sursa de alimentare: AC 220V ±10%, 50/60Hz
- Dimensiuni: 940×550×500 mm
- Control independent al temperaturii cu precizie ±3°C
- Suport PCB reglabil in orice directie, cu canal in V si accesoriu universal
- Dimensiune PCB compatibila: maxim 570×370 mm, minim 20×20 mm
- Control tactil cu modul sensibil de temperatura si compatibilitate cu PLC Mitsubishi Fx2n
- Greutate neta: 70 kg
Utilizari tipice:
Ideala pentru repararea si reballing-ul placilor electronice in domenii profesionale care necesita precizie ridicata, precum repararea laptopurilor, consolelor de jocuri, serverelor si dispozitivelor electronice de mari dimensiuni.
Sistemul de camera si vedere CCD faciliteaza controlul vizual al procesului, imbunatatind calitatea si reducand erorile la lipirea componentelor BGA.
Compatibilitate:
Compatibila cu o gama larga de placi si componente BGA, inclusiv dispozitive de mari dimensiuni precum laptopuri, console Xbox si PS3, servere si televizoare inteligente.
- Putere totala de 5600W pentru incalzire eficienta
- Trei zone independente de incalzire cu control precis ±3°C
- Ecran tactil HD cu control PLC si profile de utilizator protejate
- Sistem de vedere CCD pentru supraveghere vizuala in timpul lipirii
- Suport PCB cu canal in V reglabil pentru evitarea deformarilor
- Pompa de vacuum integrata si penita de aspirare pentru manipulare rapida
- Compatibilitate extinsa cu placi mari si dispozitive variate
- Certificare CE si sisteme avansate de siguranta
- Dimensiuni compacte 940×550×500 mm si greutate de 70 kg
- Compatibila cu PLC Mitsubishi Fx2n si control sensibil al temperaturii
Întrebări și răspunsuri ale clienților
Ce funcții diferențiale oferă Stația Mlink X4 față de alte stații de rework BGA similare?
Stația Mlink X4 integrează reglaje precise pe axele X, Y și Z prin ghidaje liniare, ecran tactil de înaltă definiție cu control PLC, stocarea mai multor profiluri și analiza curbelor de temperatură în timp real. Oferă trei zone de încălzire independente (două cu aer cald și una infraroșie), termocuplu tip K pentru precizie ridicată și duze de aer cald interschimbabile cu rotație de 360°. Aceste elemente combină precizia, versatilitatea și siguranța față de modelele standard cu comenzi mai convenționale.
Care sunt materialele principale și dimensiunile Stației Mlink X4? Ce include cutia la achiziția echipamentului?
Structura principală este de obicei fabricată din oțel și aluminiu pentru a combina robustețea și disiparea termică. Dimensiunile tipice ale stațiilor de acest tip sunt în jur de 600 x 650 x 500 mm, iar greutatea între 40 și 60 kg, deși se recomandă verificarea valorilor exacte în fișa tehnică. În cutie sunt incluse de obicei: stația, camera, duzele de aer cald, termocuplul tip K, cablurile de conectare și manualul de utilizare.
Ce cerințe electrice și de compatibilitate trebuie să îndeplinească atelierul meu pentru a instala această stație?
Stația funcționează de obicei la 220 V CA, 50/60 Hz, cu un consum aproximativ de 3000 W. Este esențial să existe o linie electrică cu împământare și o capacitate de curent de cel puțin 15 A. Este compatibilă cu diferite dimensiuni de PCB datorită bazei reglabile. Verificați compatibilitatea duzelor dacă sunt necesare lucrări pe cipuri/capsule speciale.
Ce întrețineri necesită și cum pot asigura o durată de viață îndelungată a echipamentului?
Se recomandă menținerea curate a filtrelor de aer cald și verificarea periodică a conectorilor și termocuplurilor. Lubrifiați ghidajele liniare conform instrucțiunilor producătorului. Nu utilizați echipamentul în afara intervalului recomandat de temperatură ambientală (15–35 °C) și nu supraîncărcați platforma. Înlocuiți duzele și rezistența încălzitoarelor în funcție de uzură.
Ce tip de garanție acoperă Stația Mlink X4 și există piese de schimb disponibile pentru componentele cheie?
Producătorul oferă de obicei o garanție standard de 12 luni pentru defecte de fabricație. Duzele, termocuplurile și elementele de încălzire sunt consumabile cu piese de schimb disponibile la comandă. Pentru piese specifice (ecran, PLC), verificați disponibilitatea în funcție de distribuitor. Suportul tehnic depinde de canalul de achiziție și poate varia în funcție de regiune.
Ce tip de control al temperaturii are statia Mlink X4?
Statia foloseste un control al temperaturii in bucla inchisa cu un termocuplu tip K de inalta precizie, obtinand o precizie de ±3°C in zonele de incalzire.
Pentru ce dimensiuni de placi PCB este potrivita aceasta statie?
Este compatibila cu placi PCB de la o dimensiune minima de 20×20 mm pana la un maxim de 570×370 mm, inclusiv placi mari precum laptopuri si console.
Ce functii ofera camera integrata?
Camera CCD integrata permite supravegherea vizuala a procesului de lipire si dezlipire, facilitand un control precis si detectarea erorilor in timpul reballing-ului.
Statia are sisteme de siguranta?
Da, dispune de certificare CE, oprire de urgenta, oprire automata in caz de defectiuni si dubla protectie impotriva supraincalzirii pentru a asigura siguranta utilizatorului si a echipamentului.
Este compatibila cu sisteme PLC?
Da, este compatibila cu PLC Mitsubishi Fx2n, permitand un control avansat si personalizat al proceselor de lipire.
