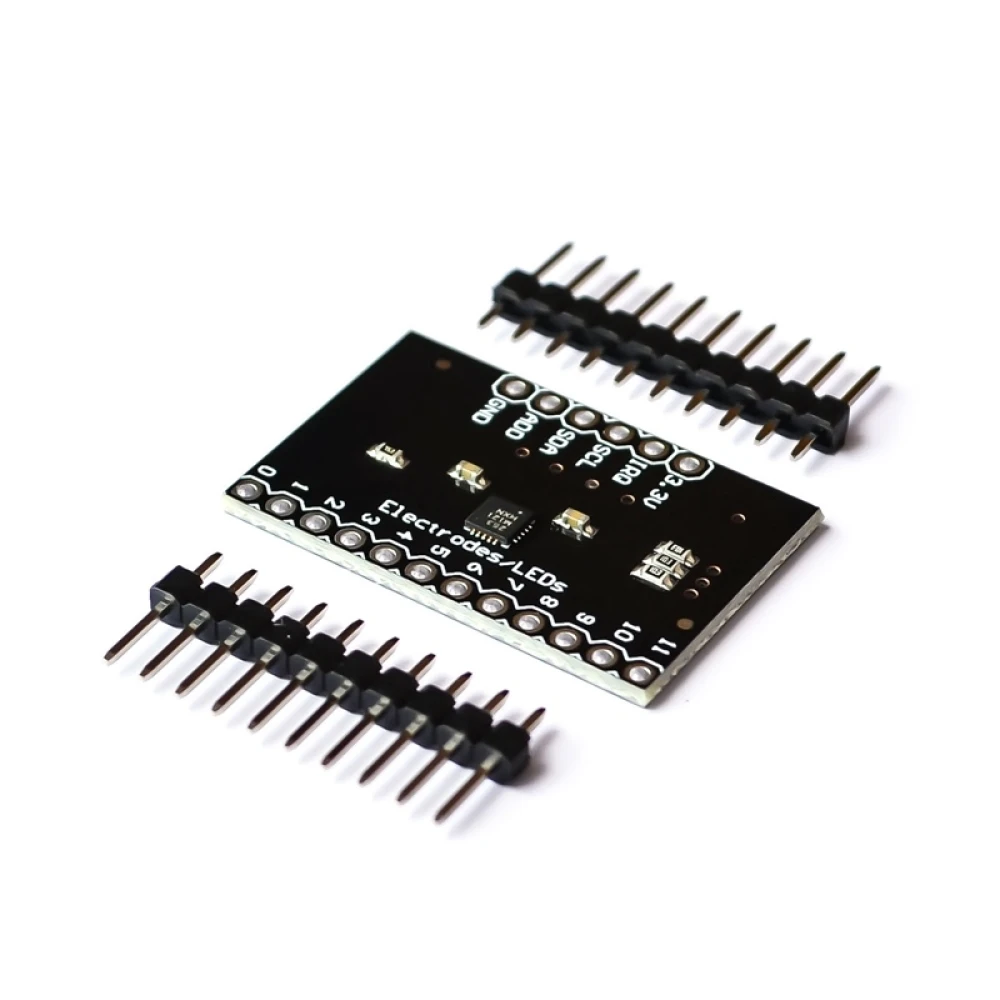

MPR121 Breakout V12 modul senzor tactil capacitiv pentru Arduino cu interfata I2C
Marcă: satkit
12,45lei
TVA inclus (Fără TVA: 10,46 lei)
Stoc limitat
Livrare standard
Mie, Mai 27 - Vin, Mai 29
Livrare expres
Lun, Mai 25 - Mar, Mai 26
Retur în 30 zile
Retur gratuit în 30 de zile
Tranzacție securizată
Share:
Livrare gratuită
Livrare de la 25 lei
Retururi ușoare
Politică de retur în 30 de zile
Plată securizată
Finalizare 100% securizată
Garanția calității
Doar produse originale
Descriere generala:
Modulul MPR121 Breakout V12 este conceput pentru a controla senzori tactili capacitivi printr-o interfata I2C, fiind compatibil in special cu platformele Arduino. Acest modul permite detectarea tactila a pana la doisprezece electrozi individuali si a unui al treisprezecelea electrod simulat, oferind o solutie versatila pentru proiecte de interactiune tactila.
Caracteristici cheie si specificatii:
- Controler pentru senzor tactil capacitiv cu interfata I2C.
- Capacitate de a controla pana la 12 electrozi individuali si un electrod simulat suplimentar.
- Include 8 pini de comanda LED care pot fi folositi pentru controlul LED-urilor atunci cand nu sunt configurati ca electrozi.

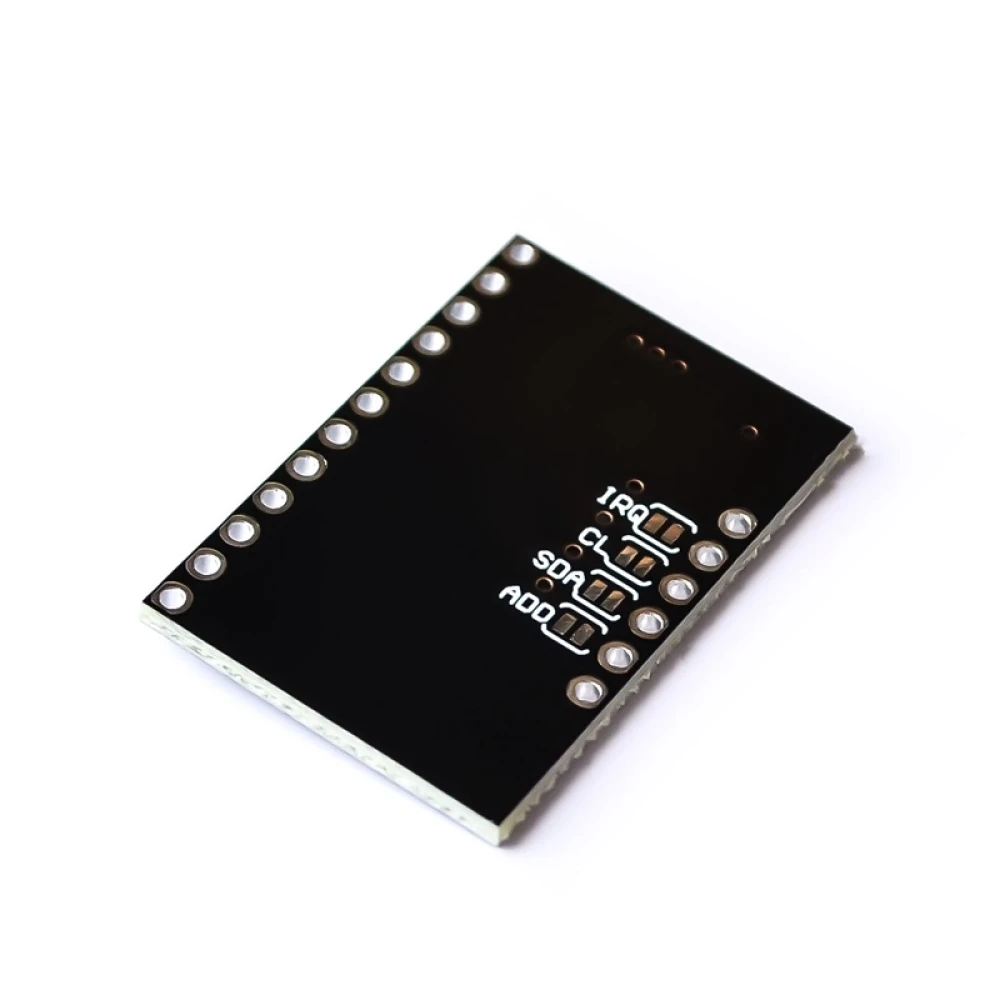

- Patru punti pe partea inferioara a placii pentru configurarea adresei I2C (adresa implicita 0x5A) si rezistente pull-up de 10k pe SDA, SCL si pinul de intrerupere.
- Tensiune de functionare intre 2.5 si 3.6 VDC; nu dispune de reglare pe placa.
- Pinul VREG este conectat la masa printr-un condensator de 0.1uF, limitand modul de joasa tensiune fara modificari.
Utilizari tipice:
- Implementare in proiecte Arduino care necesita detectie tactila precisa si sensibila.
- Crearea de tastaturi tactile capacitive personalizate.
- Controlul dispozitivelor prin gesturi tactile sau intrari capacitive.
- Integrare in sisteme interactive si de automatizare care necesita intrari tactile fara contact mecanic.
Compatibilitate:
Acest modul este compatibil cu placi Arduino care suporta comunicare I2C si tensiuni de functionare intre 2.5 si 3.6 VDC. Este important sa verificati ca alimentarea si conexiunile sa fie configurate corect pentru a evita deteriorarea dispozitivului.
- Controleaza pana la 12 electrozi tactili individuali si un electrod simulat.
- Interfata I2C pentru comunicare eficienta cu Arduino.
- Opt pini pentru comanda LED, configurabili in functie de nevoie.
- Patru punti pentru ajustarea adresei I2C si a rezistentelor pull-up.
- Tensiune de functionare intre 2.5 si 3.6 VDC, fara reglare integrata.
- Ideal pentru proiecte de detectie tactila si tastaturi capacitive.
Întrebări și răspunsuri ale clienților
Care sunt materialele, dimensiunile și greutatea MPR121 Breakout V12 și ce conține cutia?

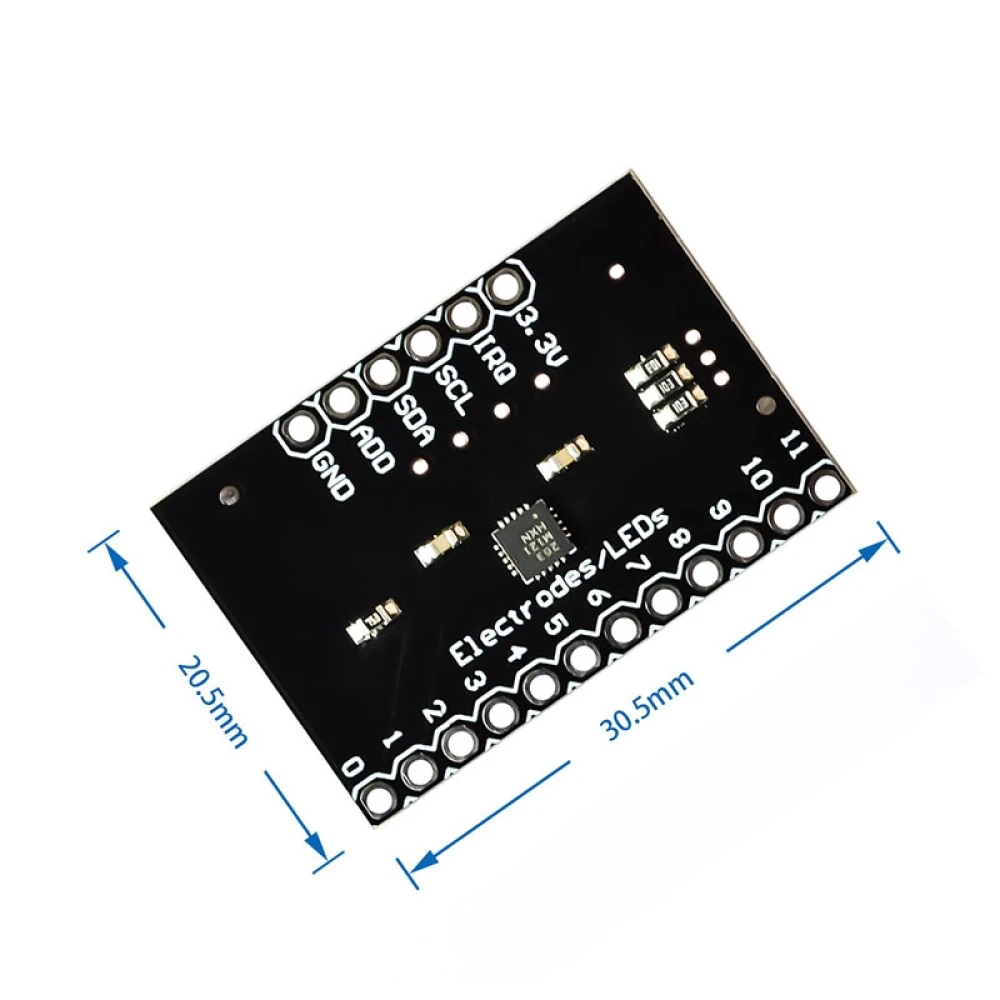

Placa este fabricată din PCB standard FR4 cu componente SMD. Dimensiunile aproximative sunt 29 mm x 21 mm x 2 mm, iar greutatea este sub 5 g. Pachetul include de obicei doar PCB-ul pre-lipit; conectorii și cablurile nu sunt, de regulă, incluse.
Ce limitări are în medii cu umiditate ridicată sau interferențe electromagnetice?
Performanța MPR121 poate fi afectată în medii umede sau cu zgomot electromagnetic puternic, deoarece capacitatea ambientală poate modifica sensibilitatea și poate provoca false pozitive sau erori de detecție. Se recomandă un design adecvat al PCB-ului și izolare fizică pentru a-i îmbunătăți fiabilitatea în astfel de contexte.
Care este procedura recomandată pentru rezolvarea defectelor frecvente de comunicare I2C cu acest senzor?
Verificați dacă pinii SDA și SCL au rezistențele pull-up de 10 kΩ activate sau conectați rezistențe externe dacă este necesar. Asigurați-vă că adresa I2C (implicit 0x5A) nu intră în conflict cu alte dispozitive și că tensiunea de funcționare este de 3.3 V. Dacă problema persistă, verificați integritatea traseelor și conectați corect la masă electrozii nefolosiți.
Ce este MPR121 Breakout V12?
Este un modul controler pentru senzor tactil capacitiv care foloseste o interfata I2C pentru a gestiona pana la 12 electrozi tactili si un electrod simulat, compatibil cu Arduino.
Care este tensiunea de alimentare potrivita pentru acest modul?
Modulul trebuie alimentat cu o tensiune intre 2.5 si 3.6 VDC, deoarece nu are reglare integrata pe placa.
Pot schimba adresa I2C a modulului?
Da, adresa I2C implicita este 0x5A, dar poate fi modificata prin deschiderea si ajustarea puntilor de pe placa care conecteaza pinul ADD.
Ce functii au pinii de comanda LED?
Cei opt pini pot controla LED-uri atunci cand nu sunt configurati ca electrozi tactili, permitand indicatii vizuale in proiect.
Este compatibil cu orice placa Arduino?
Este compatibil cu placi Arduino care suporta comunicare I2C si care functioneaza in intervalul de tensiune specificat.
