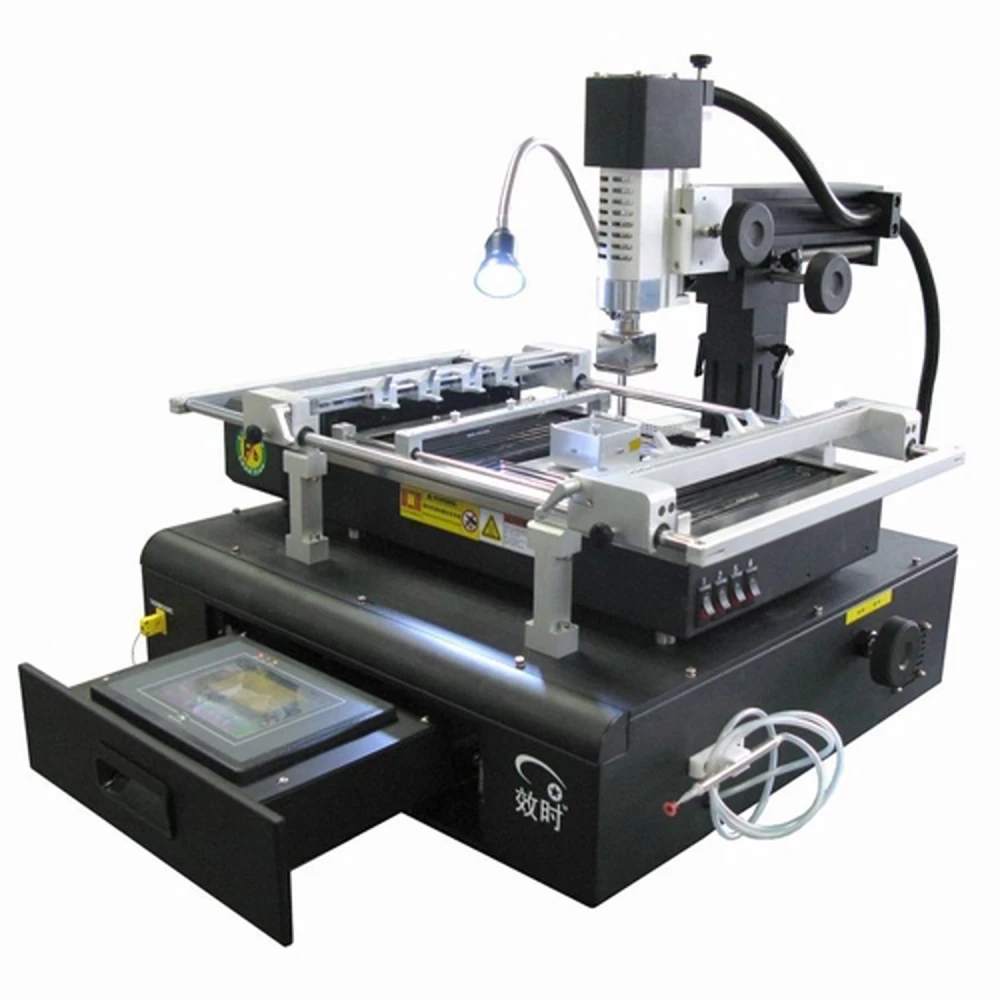

Stație rework BGA Shuttle Star RW-B400C pentru sudare profesională
Marcă: Shuttle Star
TVA inclus (Fără TVA: 7.968,00 lei)
Reduceri la cantitate
| Cantitate | Preț | Salvează |
|---|---|---|
| 2+ | 9.102,64 lei | -4% |
| 10+ | 8.913,00 lei | -6% |
| 20+ | 8.533,73 lei | -10% |
Stația rework BGA Shuttle Star RW-B400C este o unealtă profesională concepută pentru sudarea și desudarea componentelor BGA cu precizie și control ridicate. Această stație de lucru oferă o soluție completă pentru tehnicieni și specialiști în reparații electronice care caută eficiență și siguranță în procesele lor.
Caracteristici principale:
- Dimensiuni PCB compatibile: de la 50×50 mm până la 450×400 mm, cu o grosime de 0.5 la 4 mm, permițând lucrul cu o gamă largă de plăci.
- Ajustarea mesei de lucru: ±50 mm înainte/înapoi și ±200 mm stânga/dreapta pentru o poziționare precisă a PCB-ului.
- Controlul temperaturii: prin termocuplu tip K cu ciclu închis pentru menținerea unor temperaturi stabile și sigure.
- Încălzitoare: preîncălzitor infraroșu de 2700W, încălzitor superior cu aer cald de 600W și încălzitor inferior cu aer cald de 800W, care asigură o încălzire omogenă și controlată.
- Interfață tactilă cu control PLC: permite afișarea curbelor de temperatură în timp real și stocarea a până la 200 de profiluri de temperatură pentru analiză și repetarea precisă a proceselor.
- Flux de aer reglabil: pentru a produce jeturi de aer la temperatură înaltă cu control separat pentru încălzitoarele superior și inferior, crescând siguranța și calitatea reparației.
- Suporturi microreglabile: pentru a evita tasările locale în BGA în timpul procesului de sudare.
- Sistem de răcire: ventilatoare puternice cu flux transversal pentru răcirea rapidă a zonei inferioare de încălzire.
- Poziționarea PCB-ului: suport reglabil care permite instalarea de fixări speciale pentru diferite tipuri de plăci, facilitând poziționarea rapidă și sigură.
- Alarme și protecție: dispozitive de alarmă și protecție împotriva supraîncălzirii atât în partea superioară, cât și în cea inferioară.
- Accesorii incluse: cinci duze de diferite dimensiuni, cutie de scule, set de chei hexagonale, clemă, perie, duză de aspirație, plăci de aluminiu, cabluri de temperatură, material rezistent la căldură și manual de utilizare.
Utilizări tipice:
- Repararea și rework-ul plăcilor electronice cu componente BGA.
- Sudare și desudare precisă în ateliere de electronică profesională.
- Proiecte de fabricație și întreținere a dispozitivelor electronice care necesită control avansat al temperaturii și fluxului de aer.
Compatibilitate și cerințe:
- Alimentare electrică monofazată de 220V, 50/60Hz cu putere de 4.5KW.
- Compatibilă cu diferite tipuri de plăci PCB în limitele dimensiunilor și grosimilor specificate.
Această stație de rework Shuttle Star RW-B400C se remarcă prin designul integrat care economisește spațiu și prin ușurința de utilizare datorită ecranului tactil și controlului PLC. Sistemul său de încălzire dual și controlul în buclă închisă al temperaturii garantează procese sigure și fiabile, ideale pentru medii profesionale unde calitatea este esențială.
Notă: În prezent, acest produs nu este în stoc. Pentru alternative sau întrebări, vă rugăm să contactați serviciul nostru de relații cu clienții.
- Dimensiuni PCB compatibile: 50×50 mm până la 450×400 mm, grosime 0.5-4 mm
- Control al temperaturii cu termocuplu tip K și ciclu închis
- Încălzitoare: preîncălzitor infraroșu 2700W, aer cald superior 600W, inferior 800W
- Interfață tactilă cu control PLC și stocare a 200 de profiluri de temperatură
- Flux de aer reglabil pentru încălzitoarele superior și inferior
- Suporturi microreglabile pentru evitarea tasărilor locale
- Ventilatoare cu flux transversal pentru răcire rapidă
- Poziționare reglabilă pentru diferite tipuri de plăci PCB
- Alarme și protecție împotriva supraîncălzirii în ambele părți
- Include duze, unelte, clemă, perie, duză de aspirație și manual
Întrebări și răspunsuri ale clienților
Ce intervale de dimensiuni ale PCB poate gestiona stația Shuttle Star RW-B400C și care sunt limitările pentru plăci cu grosime mai mare?
Shuttle Star RW-B400C acceptă PCB-uri cu dimensiuni de la 50 × 50 mm până la 450 × 400 mm și grosimi între 0,5 mm și 4 mm. Pentru plăci care depășesc acești parametri de dimensiune sau grosime, fixarea și încălzirea pot să nu fie optime, ceea ce ar putea limita eficiența procesului de rework.
Care sunt principalele avantaje ale sistemului de control al temperaturii și al stocării curbelor față de alte modele de stații BGA?
Modelul RW-B400C oferă control al temperaturii prin termocuplu tip K în buclă închisă și permite stocarea a până la 200 de grupuri de curbe de temperatură, cu 8 segmente programabile de încălzire și menținere. Acest lucru oferă precizie repetabilă, ideală pentru rework complex, un avantaj important față de stațiile mai simple, cu reglaj manual sau fără stocare de profile.
Ce întreținere preventivă este recomandată pentru a asigura longevitatea stației și a evita defecțiunile frecvente?
Se recomandă curățarea periodică a filtrelor și ventilatoarelor din zona de preîncălzire și verificarea stării termocuplelor și a conexiunilor electrice, precum și evitarea acumulării de reziduuri în sistemele de fixare și ghidajul mecanic. Inspectarea vizuală a încălzitoarelor și asigurarea funcționării corecte a alarmelor de supratemperatură vor ajuta la prevenirea opririlor neașteptate.
La ce tensiune și frecvență funcționează și există considerente speciale dacă este instalată în afara regiunilor cu 220V?
RW-B400C funcționează la 220V monofazat și 50/60 Hz, cu un consum maxim de 4,5 kW. Dacă este instalată în regiuni cu altă tensiune (de exemplu, 110V), este necesar un transformator de putere adecvat și verificarea corectei împământări pentru a garanta siguranța în exploatare.
În ce cazuri este preferabilă RW-B400C față de alternativele cu infraroșu sau stațiile cu capacitate termică mai mică?
RW-B400C este mai potrivită pentru aplicații de rework pe PCB-uri medii sau mari, componente BGA de dimensiuni considerabile sau acolo unde repetabilitatea termică este critică. Față de echipamentele cu capacitate mai mică, oferă o uniformitate mai mare a căldurii și o protecție mai bună împotriva supraîncălzirii, reducând riscul de deteriorare a PCB-ului sau a componentei.
Care este intervalul de dimensiuni PCB compatibil cu stația Shuttle Star RW-B400C?
Suportă plăci PCB cu dimensiuni de la 50×50 mm până la 450×400 mm și o grosime de 0.5 la 4 mm.
Ce tip de control al temperaturii folosește această stație de rework?
Folosește un termocuplu tip K cu control în ciclu închis pentru a menține o temperatură precisă și stabilă.
Ce accesorii include stația Shuttle Star RW-B400C?
Include cinci duze de diferite dimensiuni, cutie de scule, set de chei hexagonale, clemă, perie, duză de aspirație, plăci de aluminiu, cabluri de temperatură, material rezistent la căldură și manual de utilizare.
Stația Shuttle Star RW-B400C este disponibilă pentru cumpărare imediată?
În prezent, produsul nu este în stoc. Se recomandă contactarea serviciului de relații cu clienții pentru alternative sau termene de reaprovizionare.
Ce tip de alimentare electrică necesită această stație?
Necesită alimentare monofazată de 220V, 50/60Hz, cu o putere de 4.5KW.
