Statie reballing Zhenxun ZX-D3 profesionala pentru lucrari BGA precise
Marcă: ZHENXUN
TVA inclus (Fără TVA: 7.968,00 lei)
Reduceri la cantitate
| Cantitate | Preț | Salvează |
|---|---|---|
| 2+ | 9.102,64 lei | -4% |
| 10+ | 8.913,00 lei | -6% |
| 20+ | 8.533,73 lei | -10% |

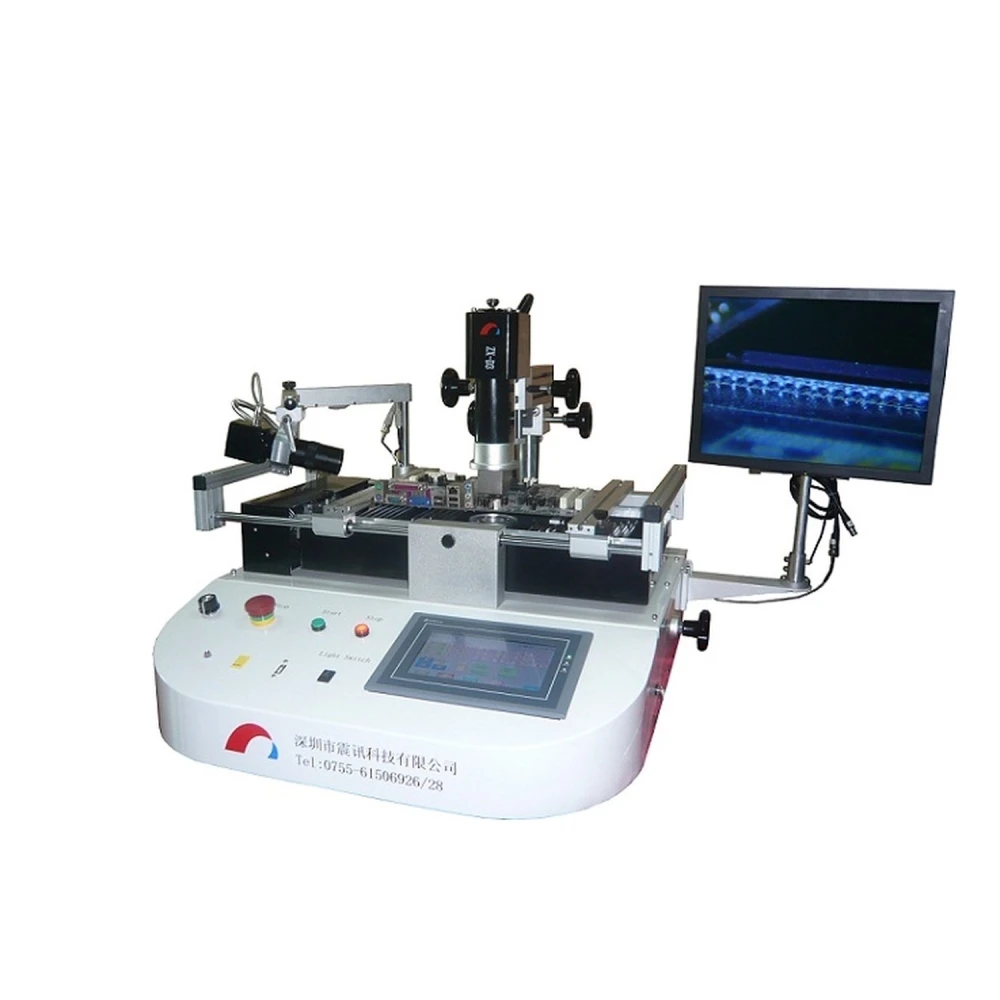

Statie Reballing Zhenxun ZX-D3
Statia reballing Zhenxun ZX-D3 este un echipament profesional conceput pentru repararea si lipirea componentelor BGA cu precizie si eficienta. Aceasta statie se remarca prin tehnologia avansata care permite controlul exact al temperaturii in trei zone independente si monitorizarea vizuala a procesului de lipire.
Caracteristici principale:
- Interfata de utilizator PLC care afiseaza temperatura reala in trei zone si permite exportul profilurilor termice.
- Camera CCD integrata pentru supravegherea procesului de topire a bilelor de lipit.
- Trei zone de temperatura independente: incalzitoare superioare si inferioare cu aer cald si zona de preincalzire cu infrarosu.
- Control al temperaturii in 9 segmente pentru urcare si coborare, cu capacitatea de a stoca pana la 40 de profiluri termice.
- Sistem PID independent pentru fiecare zona, garantand stabilitate si precizie in incalzire.
- Suport pentru a evita deformarile in zona de lipire in timpul preincalzirii si incalzirii.
- Ventilator de racire pentru a asigura calitatea lipirii dupa proces.
- Protectie cu parola pentru parametrii profilului termic.
- Include mai multe duze de aer cald de diferite dimensiuni, cu optiune de personalizare.
- Pompa de vacuum integrata, eliminand necesitatea unor surse externe de gaz.
Specificatii tehnice:
- Dimensiune maxima PCB: 500 x 300 mm
- Grosime PCB: 0.1 a 5 mm
- Controlul temperaturii: Termocuplu tip K cu control PID in circuit inchis
- Mod de pozitionare PCB: Extern
- Preincalzire inferioara: Infrarosu de 2400W
- Incalzitoare principale (superior si inferior): Aer cald de 800W fiecare
- Alimentare electrica: Monofazata 220V, 50/60Hz, 4.0 KVA
- Dimensiuni: 650 x 700 x 550 mm (Lungime x Latime x Inaltime)
- Greutate aproximativa: 57 kg
Utilizari tipice:
Aceasta statie este ideala pentru ateliere de reparatii electronice si productie care necesita reballing si lipirea componentelor BGA cu precizie ridicata si repetabilitate. Sistemul sau avansat de control si monitorizarea vizuala faciliteaza procesele complexe si imbunatatesc calitatea lucrarii.
Compatibilitate:
Compatibila cu placi de circuit imprimat de diverse dimensiuni si grosimi, in limitele specificatiilor indicate. Sistemul sau de duze interschimbabile permite adaptarea la diferite tipuri de componente BGA.
Nota importanta: In prezent produsul nu este in stoc. Va recomandam sa consultati alternative sau sa contactati echipa noastra pentru consiliere personalizata.
- Control al temperaturii in trei zone independente cu sistem PID
- Camera CCD pentru monitorizarea in timp real a procesului de lipire
- Pompa de vacuum integrata, fara nevoie de surse externe de gaz
- Capacitate de stocare pana la 40 de profiluri termice cu protectie prin parola
- Preincalzire cu infrarosu si incalzitoare cu aer cald pentru precizie maxima
Întrebări și răspunsuri ale clienților
Ce avantaje oferă sistemul de control pe zone independente față de stațiile de reballing cu o singură zonă?
Zhenxun ZX-D3 are trei zone de încălzire controlate independent (superioară, inferioară și preîncălzire prin infraroșu), ceea ce permite o gestionare termică mai precisă. Acest lucru reduce stresul termic și riscul de deteriorare a PCB-ului sau componentelor și oferă mai multă flexibilitate pentru ajustarea profilurilor termice în diferite lucrări. În comparație, sistemele cu o singură zonă pot prezenta variații de temperatură mai puțin controlate, crescând riscul de defecte la lipiturile BGA.
Care sunt dimensiunile maxime ale PCB-ului acceptat de stație și ce limitări practice pot apărea?
Stația acceptă PCB-uri de până la 500 mm lungime și 300 mm lățime, cu o grosime între 0,1 și 5 mm. Trebuie luat în calcul spațiul suplimentar necesar pentru manipulare și aliniere; de asemenea, lucrul la limita maximă poate îngreuna accesul vizual și crește inerția termică, astfel că pentru plăci mari se recomandă optimizarea profilelor de temperatură și utilizarea accesoriilor de suport.
Ce tip de alimentare electrică necesită și ce considerente de instalare electrică trebuie avute în vedere?
Funcționează cu alimentare monofazată de 220 V, 50/60 Hz, și un consum maxim de 4,0 kVA. Este esențial să vă asigurați că instalația electrică suportă curentul nominal (~18,2 A), de preferat cu linie dedicată și protecții la suprasarcină. Nu este potrivită pentru rețele electrice cu tensiune diferită, decât dacă se folosesc transformatoare adecvate.
Ce protocoale de întreținere sunt recomandate pentru stație și cât influențează acestea durata de viață?
Întreținerea de bază include curățarea regulată a duzelor și filtrelor de aer, verificarea sistemului de vacuum și verificarea periodică a calibrării termocuplurilor PID. Respectarea acestor protocoale minimizează uzura prematură și ajută la menținerea preciziei termice, prelungind durata de viață a mașinii și reducând incidentele în timpul reballing-ului.
Ce mecanisme de siguranță include stația și respectă vreo normă recunoscută?
Include protecție prin parolă pentru parametrii critici, răcire automată după ciclul de lipire și izolație termică în zonele de contact. În documentația furnizată nu este specificată certificarea CE, UL sau alte norme internaționale; pentru medii industriale supuse inspecțiilor de conformitate, poate fi necesară verificarea suplimentară a producătorului sau distribuitorului.
Ce dimensiune maxima de PCB suporta statia reballing Zhenxun ZX-D3?
Suporta placi de circuit imprimat cu o dimensiune maxima de 500 x 300 mm.
Statia include sistem de monitorizare in timpul procesului de lipire?
Da, are o camera CCD integrata pentru supravegherea procesului de topire a bilelor de lipit.
Are nevoie de surse externe de gaz pentru a functiona pompa de vacuum?
Nu, pompa de vacuum este integrata si nu necesita surse externe de gaz.
Ce tip de control al temperaturii foloseste aceasta statie?
Foloseste termocuplu tip K cu control PID in circuit inchis pentru o incalzire stabila si precisa.
Este disponibila in prezent statia reballing Zhenxun ZX-D3?
In prezent produsul nu este in stoc, dar puteti consulta alternative sau contacta echipa noastra pentru mai multe informatii.
