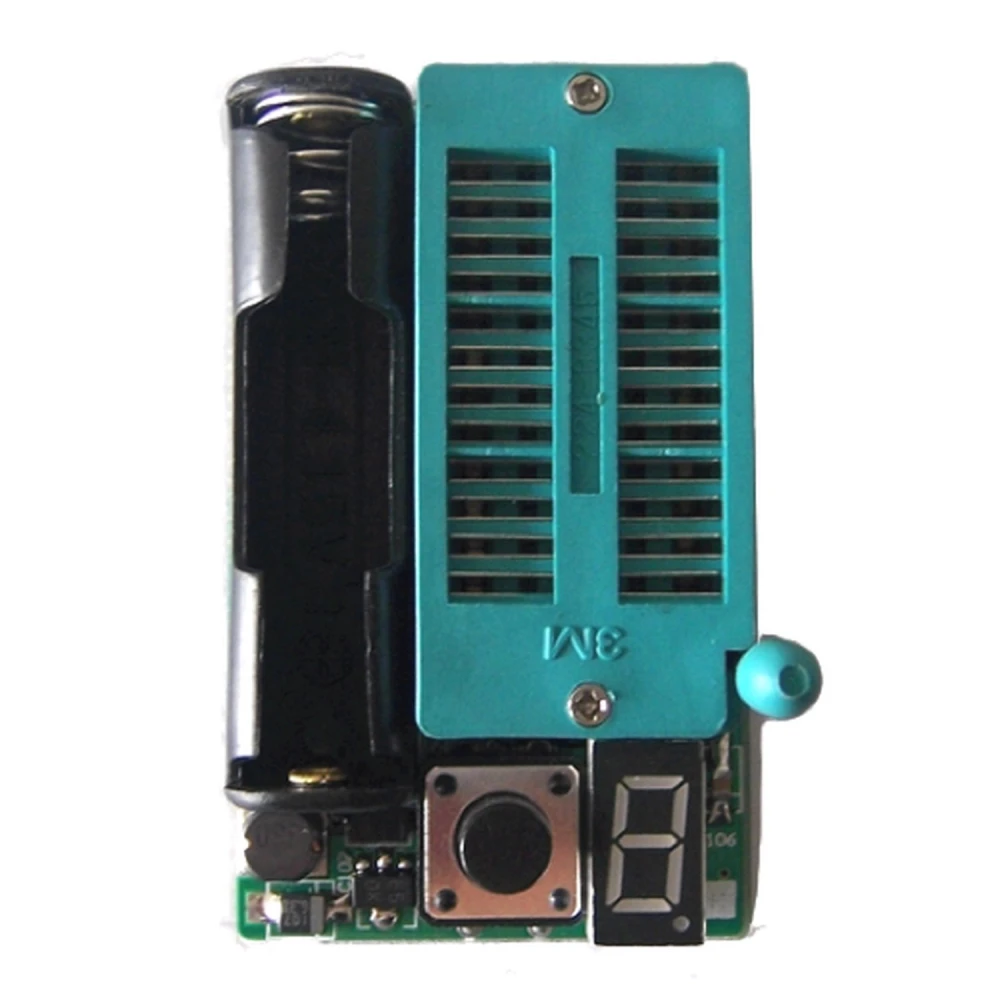

Vista del probador IC y LED KT152 con pantalla LED y zócalo ZIF

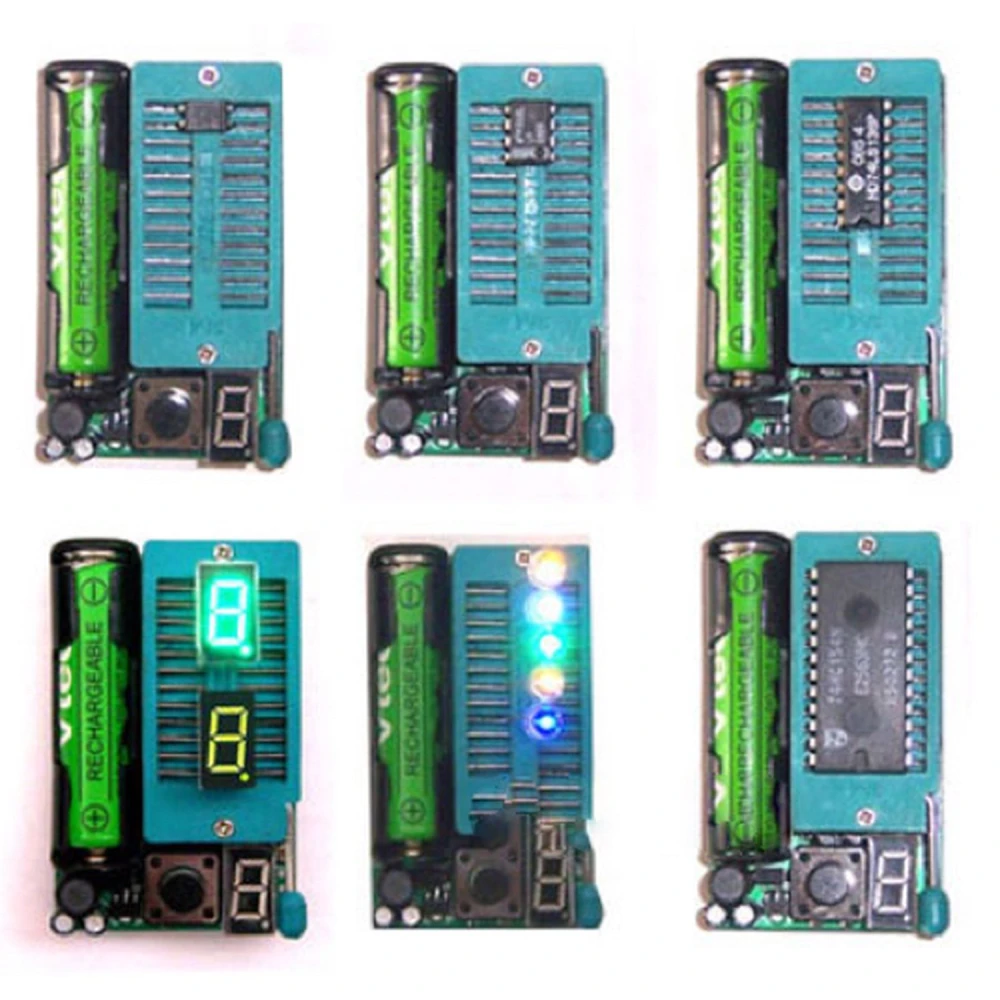

Probador IC y LED KT152 con batería AAA incluida y botón de test

Tester IC și LED KT152 multifuncțional pentru teste rapide și fiabile

Name: Tester IC și LED KT152 multifuncțional pentru teste rapide și fiabile
Brand: satkit
SKU: U020102-kt-152
Price: 65.19 RON
Availability: InStock

Marcă: satkit

Fii primul care scrie o recenzie pentru acest produs

65,19lei

TVA inclus (Fără TVA: 54,78 lei)

Reduceri la cantitate

Cantitate	Preț	Salvează
2+	125,16 lei
10+	121,25 lei
20+	108,21 lei

Stoc limitat

Livrare standard Mar, Mai 26 - Joi, Mai 28

Livrare expres Vin, Mai 22 - Lun, Mai 25

Retur în 30 zile

Cantitate

Retur gratuit în 30 de zile

Tranzacție securizată

Livrare gratuită Livrare de la 25 lei

Retururi ușoare Politică de retur în 30 de zile

Plată securizată Finalizare 100% securizată

Garanția calității Doar produse originale

Descrierea produsului

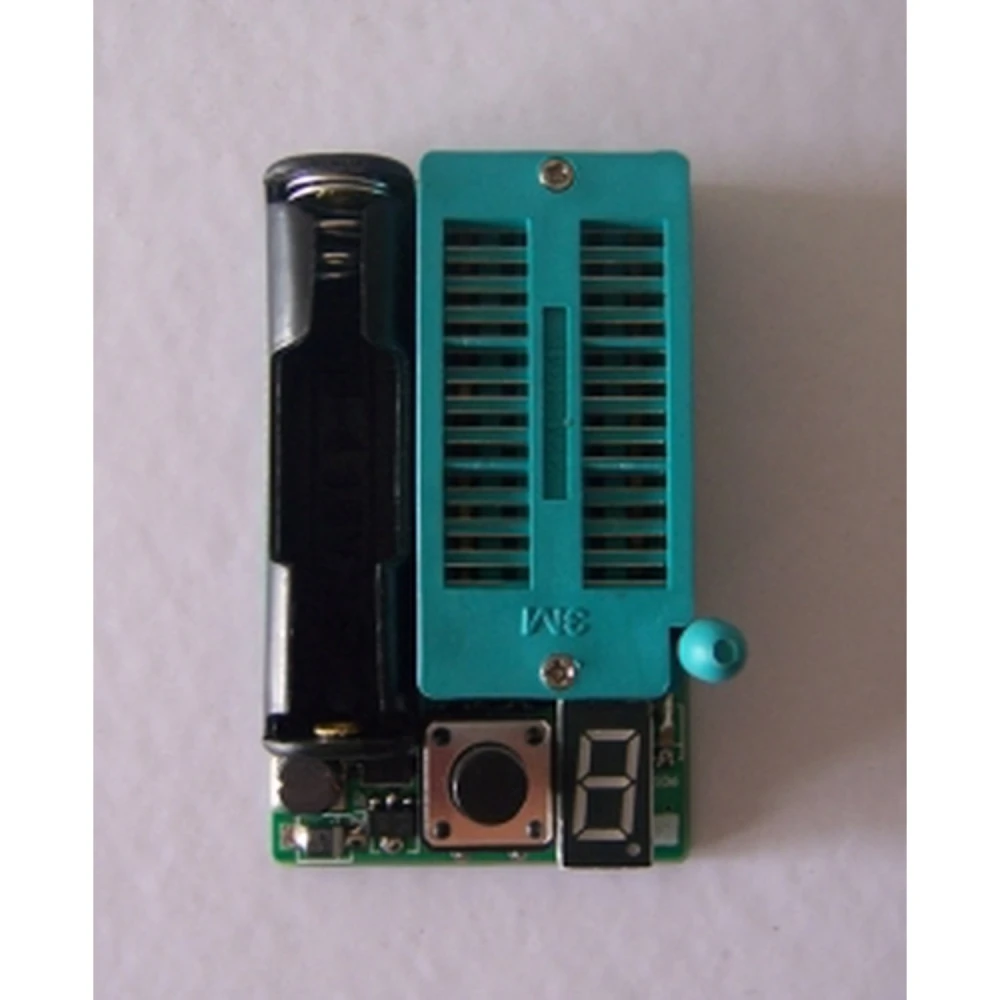

Testerul IC și LED KT152 este un dispozitiv multifuncțional compact, conceput pentru a testa și identifica rapid și simplu cipuri logice DIP și LED-uri comune. Dimensiunea de buzunar (60 mm x 37 mm x 15 mm) și bateria AAA inclusă îl transformă într-un instrument practic pentru tehnicieni electroniști și pasionați.

Caracteristici principale:

Testează și recunoaște peste 1500 de tipuri de circuite integrate, inclusiv familiile 74LSXX, 74HC, CD4000, HEF4000, CD4500 și altele.
Identifică dispozitivele cifră cu cifră pe un afișaj LED de 0.36 inches.
Soclu ZIF (zero insertion force) pentru dispozitive DIP de până la 24 pini.
Testează LED-uri și matrice LED cu un singur buton.
Timp de test aproximativ de 1/2 second per dispozitiv.
Funcționează cu o baterie AAA (inclusă), ușor de înlocuit.

Instrucțiuni de utilizare:

Introduceți bateria AAA respectând polaritatea indicată.
Țineți testerul cu afișajul în jos și ridicați brațul soclului ZIF.
Poziționați circuitul integrat de testat cu pinul 1 (marcat de obicei cu o crestătură) orientat spre partea inferioară a soclului.
Coborâți brațul pentru a fixa CI-ul și apăsați butonul TEST.
Afișajul va arăta numărul dispozitivului dacă este în stare bună sau "Err" dacă este deteriorat ori introdus incorect.
LED-urile testate se vor aprinde dacă funcționează corect.

Precauții:

Nu folosiți testerul cu circuite integrate conectate în circuit.
Nu testați componente încărcate pentru a evita deteriorarea.
Înlocuiți bateria când tensiunea scade sub 1.2V.
Nu este compatibil cu LED-uri care necesită mai mult de 5V pentru a se aprinde.

Compatibilitate:

Acest tester suportă o gamă largă de circuite integrate, precum:

Familiile 74LS, 74HC, 54, CD4000, HEF4000, CD4500 și altele.
Amplificatoare și comparatoare LM324, LM339, LM393, LM358, LM386.
Temporizatoare NE555, 7555, NE556, 7556.
Optocuploare PC817, NEC2501, TLP521, 4N25, 4N35, printre altele.
Controlere ULN2003, ULN2004, ULN2803, ULN2804.

Utilizări tipice:

Diagnostic rapid al cipurilor logice în reparații electronice.
Verificarea LED-urilor și a matricelor LED în proiecte și întreținere.
Identificarea componentelor electronice fără a fi nevoie de documentație.

Testerul IC și LED KT152 este un instrument esențial pentru profesioniști și pasionați care caută o soluție portabilă, precisă și ușor de folosit pentru testarea circuitelor integrate și a LED-urilor, în teren sau în atelier.

Testează peste 1500 de tipuri de circuite integrate DIP comune
Afișaj LED de 0.36 inches pentru identificare clară
Soclu ZIF pentru dispozitive de până la 24 pini
Baterie AAA inclusă pentru utilizare imediată
Test rapid în aproximativ 1/2 second
Compatibil cu familiile 74LS, 74HC, CD4000 și altele
Testează ușor LED-uri și matrice LED
Instrument portabil și compact (60x37x15 mm)
Buton de test simplu pentru utilizare intuitivă
Include instrucțiuni clare de utilizare

Întrebări și răspunsuri ale clienților

Care sunt dimensiunile, greutatea și materialele testerului și ce include cutia?

KT152 măsoară 60 mm x 37 mm x 15 mm și cântărește aproximativ 50 g (fără bateria AAA). Corpul este din plastic ABS rezistent și are un soclu ZIF cu inserție zero. Cutia include testerul și o baterie AAA. Nu sunt furnizate accesorii suplimentare.

Este necesară vreo ajustare sau calibrare la instalare/utilizare și ce greșeli frecvente fac utilizatorii?

Nu necesită calibrare. Utilizarea este directă: introduceți corect CI-ul, închideți soclul ZIF și apăsați butonul. Cele mai frecvente greșeli sunt introducerea CI-ului invers, testarea lui pe placă sau folosirea unei baterii descărcate. Echipamentul indică eroarea pe ecran („Err”) dacă CI-ul este montat greșit, defect sau bateria este insuficientă (<1.2 V).

Cum se poziționează KT152 față de testerele IC mai avansate sau multimetrele de banc?

KT152 se remarcă prin ușurința în utilizare și portabilitate, dar este potrivit doar pentru teste rapide ale CI-urilor DIP și LED-urilor de joasă tensiune. Spre deosebire de echipamentele de laborator, nu măsoară parametri analogici și nu efectuează teste funcționale aprofundate; de asemenea, nu suportă SMD sau configurații personalizate. Este ideal pentru diagnostic rapid, dar nu înlocuiește instrumentele de banc în activitatea profesională sau de R&D.

Ce tipuri de circuite integrate poate testa testerul IC și LED KT152?

Poate testa peste 1500 de tipuri de circuite integrate, inclusiv familiile 74LS, 74HC, CD4000, HEF4000, CD4500, printre altele.

Testerul include baterie?

Da, include o baterie AAA pentru a putea fi folosit imediat.

Pot testa LED-uri cu acest dispozitiv?

Da, testerul poate aprinde și verifica LED-uri și matrice LED care necesită până la 5 volți.

Cum trebuie introdus circuitul integrat pentru testare?

Pinul 1 al CI-ului, marcat de obicei cu o crestătură, trebuie orientat spre partea inferioară a soclului ZIF.

Poate fi folosit cu circuite integrate conectate în circuit?

Nu, testerul nu trebuie folosit cu componente aflate în circuit pentru a evita deteriorarea sau citirile incorecte.
