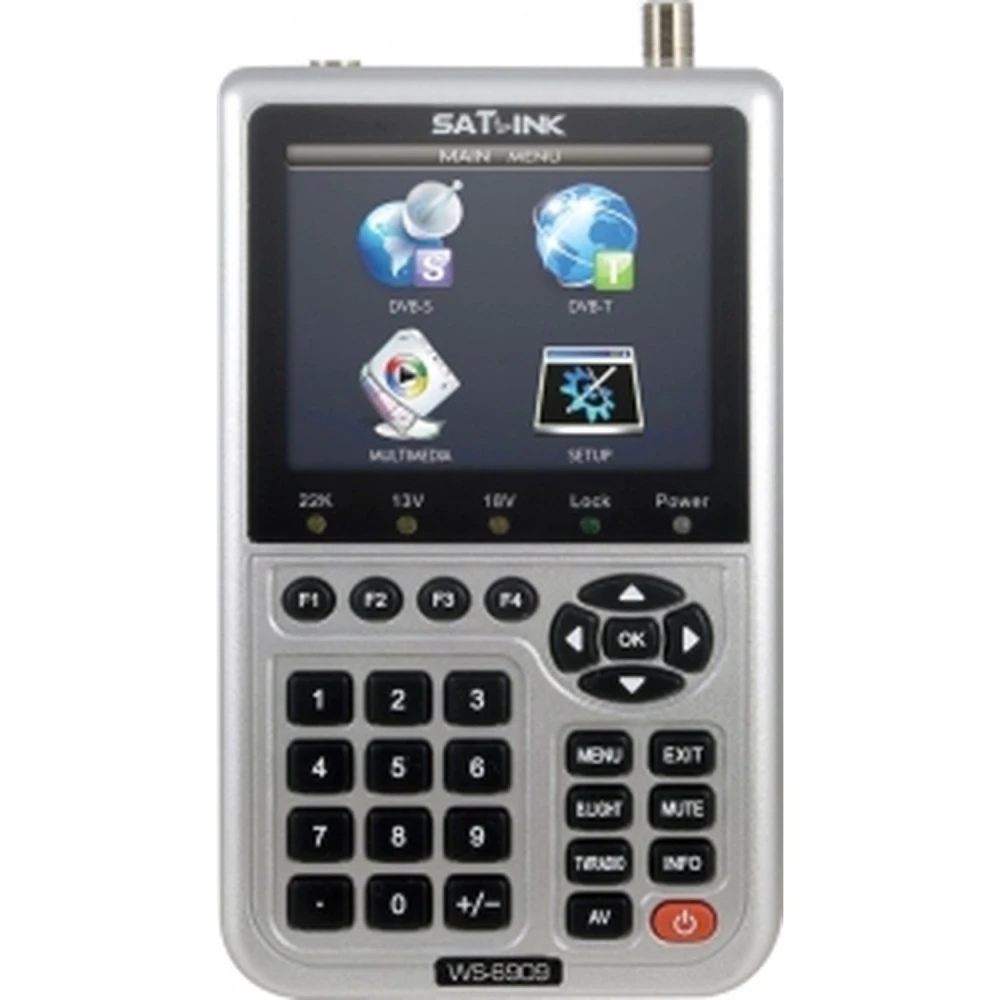

Analizor semnal TV digital Satlink WS-6909 pentru DVB-T și DVB-S
Marcă: Satlink
TVA inclus (Fără TVA: 816,72 lei)
Reduceri la cantitate
| Cantitate | Preț | Salvează |
|---|---|---|
| 2+ | 933,02 lei | -4% |
| 10+ | 913,58 lei | -6% |
| 20+ | 874,71 lei | -10% |

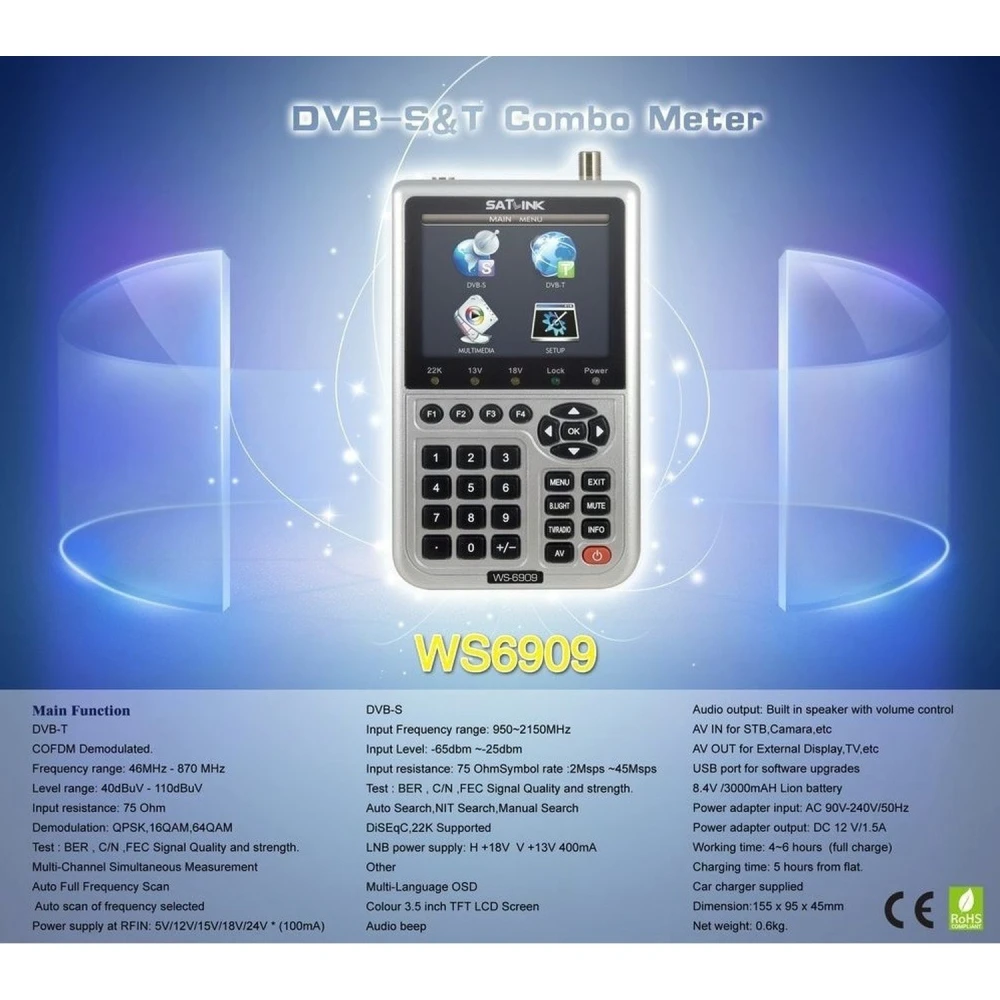

Analizorul de semnal TV digital Satlink WS-6909 este un instrument profesional conceput pentru măsurarea și analiza semnalelor digitale în sistemele DVB-T (televiziune digitală terestră) și DVB-S (televiziune prin satelit). Acest dispozitiv este ideal pentru tehnicieni și instalatori care trebuie să asigure calitatea și funcționarea corectă a semnalelor de televiziune digitală.
Caracteristici principale:
- Interval de frecvență DVB-T: 46-870 MHz, cu nivel de semnal de 40-110 dBuV și o impedanță de intrare de 75 ohmi.
- Demodulare DVB-T: Compatibil cu QPSK, 16QAM și 64QAM, suportând modurile 2K și 8K.
- Măsurători DVB-T: BER (Bit Error Rate), C/N (raport purtătoare-zgomot), calitatea semnalului, FEC (Forward Error Correction) și puterea semnalului.
- Interval de frecvență DVB-S: 950-2150 MHz, cu nivel de intrare de la -65 dBm la -25 dBm și o impedanță de intrare de 75 ohmi.
- Demodulare DVB-S: QPSK cu rată de simbol de la 2 Msps la 45 Msps.
- Măsurători DVB-S: BER, C/N, calitatea semnalului, FEC și puterea.
- Funcții suplimentare: Căutare automată și manuală NIT, compatibilitate cu DiSEqC 1.0, 1.1, 1.2 și USALS, alimentare pentru LNB (13/18 V, 400 mA) și alimentare în RFIN cu mai multe tensiuni (5V la 24V).
- Baterie reîncărcabilă: Ion de litiu de 3000 mAh cu tensiune de 8.4V, autonomie de 4-6 ore și timp de încărcare de 5 ore. Include încărcător auto și adaptor AC 90-240 V.
- Memorie: 16 MB SDRAM și 8 MB Flash pentru stocare și procesare.
- Conexiune serială: USB pentru transfer de date și actualizări.
- Dimensiuni compacte: 155 x 95 x 45 mm, facilitând transportul și utilizarea pe teren.
Utilizări tipice:
- Instalarea și reglarea antenelor pentru televiziune digitală terestră și prin satelit.
- Diagnosticarea și rezolvarea problemelor în semnalele DVB-T și DVB-S.
- Măsurarea simultană a mai multor canale pentru o analiză eficientă.
- Verificarea calității semnalului în instalații profesionale și pentru mentenanță.
Compatibilitate: Compatibil cu sistemele de televiziune digitală DVB-T (TDT) și DVB-S, inclusiv tehnologiile de modulație COFDM și QPSK. Potrivit pentru analiza semnalelor în medii casnice și profesionale.
Acest analizor de semnal este un instrument esențial pentru tehnicienii care au nevoie de precizie și funcționalitate în măsurarea semnalelor digitale pentru televiziune terestră și prin satelit, asigurând instalații optime și o recepție de calitate.
- Interval de frecvență DVB-T: 46-870 MHz cu nivel de semnal 40-110 dBuV
- Demodulare DVB-T compatibilă cu QPSK, 16QAM și 64QAM
- Măsurători precise: BER, C/N, calitatea semnalului, FEC și puterea
- Interval de frecvență DVB-S: 950-2150 MHz cu nivel de intrare -65 la -25 dBm
- Căutare automată și manuală NIT pentru DVB-S
- Compatibilitate cu DiSEqC 1.0, 1.1, 1.2 și USALS
- Baterie reîncărcabilă Ion de litiu 3000 mAh cu autonomie de 4-6 ore
- Memorie internă de 16 MB SDRAM și 8 MB Flash
- Conexiune USB pentru transfer de date și actualizări
- Dimensiuni compacte: 155 x 95 x 45 mm, ușor de transportat
Întrebări și răspunsuri ale clienților
Ce tipuri de semnale poate măsura și analiza Satlink WS-6909 și ce avantaje oferă față de aparatele doar terestre sau doar satelit?
Satlink WS-6909 permite măsurarea și analiza atât a semnalelor TV digital terestru DVB-T (TDT, COFDM), cât și a celor de satelit DVB-S, ceea ce facilitează lucrul în instalații mixte fără a fi nevoie de două echipamente. Suportă demodulare QPSK, 16QAM și 64QAM, cu interval de frecvență de 46–870 MHz în terestru și 950–2150 MHz în satelit, acoperind majoritatea standardelor actuale. Față de aparatele dedicate, oferă versatilitate, deși poate duce lipsă de funcții avansate specifice modelelor profesionale foarte specializate pe un singur tip de semnal.
Care sunt dimensiunile, greutatea și conținutul exact al cutiei produsului?
Satlink WS-6909 are dimensiuni aproximative de 180 × 95 × 48 mm și o greutate de aproximativ 0,5 kg. Pachetul include de obicei: aparatul WS-6909, încărcătorul de curent, cablul coaxial scurt de test, cureaua sau husa de transport și manualul de utilizare. Poate varia în funcție de distribuitor, așa că se recomandă verificarea listei de accesorii la cumpărare.
Necesită sursă de alimentare externă pentru a funcționa și ce compatibilitate electrică oferă cu LNB de satelit?
Aparatul include baterie reîncărcabilă pentru utilizare portabilă. Poate furniza alimentare direct din intrarea RFIN către dispozitive precum LNB, acceptând 5V, 12V, 15V, 18V sau 24V (maximum 100 mA), compatibil cu majoritatea LNB-urilor standard și dispozitivelor active de antenă. Este important să verificați ca sarcina să nu depășească curentul maxim specificat pentru a evita suprasarcina.
Echipamentul permite măsurarea parametrilor tehnici precum BER, raportul C/N și puterea semnalului, și care sunt intervalele sale de funcționare?
Da, WS-6909 măsoară parametri cheie precum BER (Bit Error Rate), raportul purtătoare-zgomot (C/N), puterea și calitatea semnalului atât în DVB-T, cât și în DVB-S. Funcționează eficient într-un interval de nivel de intrare de 40–110 dBμV în terestru și de la -65 dBm la -25 dBm în satelit, acoperind nevoile de instalare și reglaj fin în mediu rezidențial și semi-profesional.
Ce elemente de siguranță și norme include și cum se compară cu dispozitivele din gama superioară în ceea ce privește robustețea și protecția?
WS-6909 respectă standardele electrice de bază CE pentru echipamente electronice, dar, datorită categoriei sale portabile și prețului, nu are ecranări întărite împotriva EMI și nici protecții avansate împotriva descărcării prin supratensiune la intrări. Dispozitivele din gama superioară pot include robustețe mai mare, protecție ESD și certificări suplimentare pentru mediu profesional. Se recomandă manipularea aparatului conform bunelor practici și evitarea conectării în medii fără descărcare adecvată.
La ce folosește analizorul Satlink WS-6909?
Servește la măsurarea și analiza semnalelor de televiziune digitală terestră (DVB-T) și prin satelit (DVB-S), permițând verificarea calității și puterii semnalului pentru instalații și mentenanță.
Ce tipuri de semnal poate măsura Satlink WS-6909?
Poate măsura semnale DVB-T (TDT) și DVB-S (satelit), inclusiv parametri precum BER, C/N, calitatea semnalului, FEC și puterea semnalului.
Cât ține bateria analizorului Satlink WS-6909?
Bateria Ion de litiu are o capacitate de 3000 mAh și oferă un timp de funcționare de 4 până la 6 ore la încărcare completă.
Este compatibil cu sistemele DiSEqC?
Da, este compatibil cu versiunile DiSEqC 1.0, 1.1, 1.2 și USALS pentru controlul LNB și comutarea sateliților.
Include încărcător auto?
Da, analizorul include un încărcător auto, pe lângă adaptorul de alimentare AC/DC.
