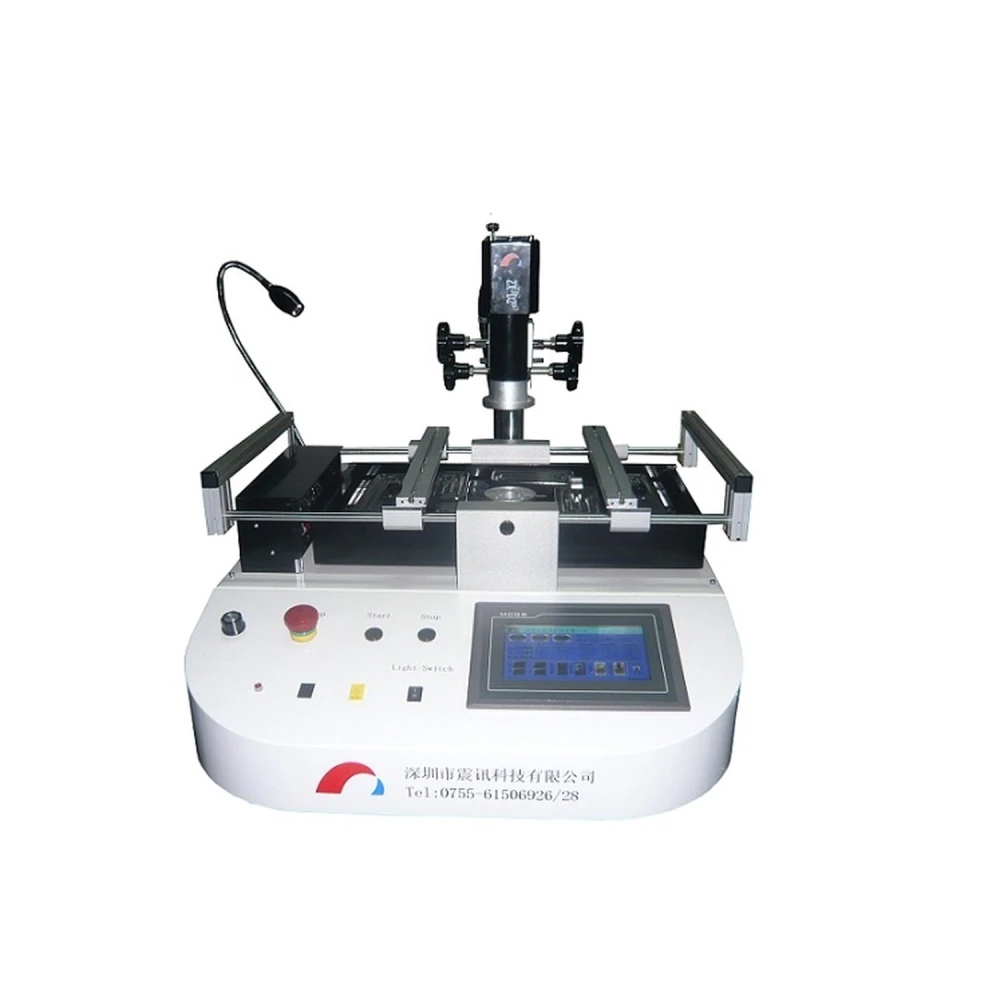

Stație reballing Zhenxun ZX-D2 pentru lipire BGA profesională
Marcă: ZHENXUN
TVA inclus (Fără TVA: 7.221,00 lei)
Reduceri la cantitate
| Cantitate | Preț | Salvează |
|---|---|---|
| 2+ | 8.249,27 lei | -4% |
| 10+ | 8.077,41 lei | -6% |
| 20+ | 7.733,69 lei | -10% |
Stația reballing Zhenxun ZX-D2 este un echipament profesional conceput pentru reballing și repararea componentelor BGA de pe plăci de circuit imprimat (PCB). Această stație se remarcă prin sistemul avansat de control al temperaturii și prin designul robust, care asigură precizie și stabilitate în timpul procesului de lipire.
Caracteristici principale:
- Interfață de utilizare cu PLC care afișează temperatura reală a celor trei zone și permite exportul profilurilor de temperatură.
- Trei zone de temperatură independente: încălzitor superior și inferior cu aer cald și o zonă de preîncălzire cu infraroșu.
- Control al temperaturii în 9 segmente ascendente și descendente, cu capacitatea de a stoca până la 40 de profiluri de temperatură.
- Sistem PID independent pentru fiecare zonă, asigurând un control mai stabil și mai precis al procesului de încălzire.
- Suport în zona de încălzire inferioară și infraroșie pentru a evita deformarea zonei de lipire.
- Ventilator de răcire după lipire pentru a asigura un finisaj optim pe placa PCB.
- Protecție prin parolă pentru parametrii profilului de temperatură, garantând siguranță și control.
- Include diverse duze pentru aer cald în mai multe dimensiuni, cu opțiune de personalizare în funcție de cerințe specifice.
- Pompă de vacuum integrată, eliminând necesitatea unor surse externe de gaz.
Specificații tehnice:
- Dimensiune maximă PCB: 500 × 300 mm
- Grosime PCB: 0.1 a 5 mm
- Controlul temperaturii: Termocuplu tip K cu control PID în circuit închis
- Mod de poziționare PCB: Exterior
- Preîncălzire inferioară: Infraroșu de 2400W
- Încălzitoare principale (superior și inferior): Aer cald de 800W + 800W
- Sursă de alimentare: Monofazată 220V, 50/60Hz, 4.0KVA
- Dimensiuni: 650 × 700 × 550 mm
- Greutate aproximativă: 47 kg
Utilizări tipice:
Această stație este ideală pentru tehnicieni și profesioniști care lucrează la repararea și întreținerea plăcilor electronice cu componente BGA. Capacitatea de a controla cu precizie temperatura în mai multe zone o face potrivită pentru procese de reballing, lipire și dezlipire, garantând rezultate de înaltă calitate și minimizând riscul de deteriorare a plăcilor.
Compatibilitate:
Compatibilă cu plăci PCB de dimensiunea și grosimea specificate și potrivită pentru o gamă largă de componente BGA. Pompa de vacuum integrată facilitează utilizarea fără a fi necesare echipamente suplimentare de gaz.
- Interfață PLC cu control și afișare a temperaturii în trei zone
- Trei zone de încălzire independente: aer cald și preîncălzire cu infraroșu
- Stocare a până la 40 de profiluri de temperatură cu control PID
- Suport pentru a preveni deformarea în zona de lipire
- Ventilator de răcire pentru un finisaj mai bun al lipirii
- Pompă de vacuum integrată, fără necesitatea unor surse externe de gaz
- Include mai multe duze pentru aer cald, personalizabile
- Compatibilă cu plăci PCB de până la 500×300 mm și grosime de 0.1 a 5 mm
- Sursă de alimentare monofazată 220V, 4.0KVA
- Dimensiuni compacte și greutate aproximativă de 47 kg
Întrebări și răspunsuri ale clienților
Ce avantaje aduce controlul independent al celor trei zone de temperatură față de stațiile de reballing cu o singură zonă?
Controlul independent al celor trei zone (superioară, inferioară și preîncălzire prin IR) permite o încălzire mai precisă și uniformă, reducând stresul termic asupra PCB-ului și minimizând riscul de deteriorare sau deformare a componentelor. În comparație, stațiile cu o singură zonă au de obicei o variabilitate termică mai mare și o adaptabilitate mai redusă la piese complexe sau multilayer.
Care sunt dimensiunile și greutatea exacte ale Zhenxun ZX-D2 și ce include în mod specific cutia?
Dimensiunile Zhenxun ZX-D2 sunt 650 mm lungime, 700 mm lățime și 550 mm înălțime; greutatea aproximativă este de 47 kg. În mod normal include stația, set de duze de aer cald de diferite dimensiuni, suporturi pentru PCB și manual de utilizare. Disponibilitatea accesoriilor specifice poate varia în funcție de distribuție.
Ce cerințe electrice are stația pentru a funcționa corect și ce toleranțe oferă privind tensiunea și frecvența?
Stația funcționează cu alimentare monofazată de 220 V AC, acceptă frecvențe de 50/60 Hz și necesită o putere maximă de 4,0 kVA. Componentele sale tolerează mici variații tipice ale rețelei (±10% tensiune), dar o alimentare stabilă este recomandată pentru a evita erori de încălzire.
Care este întreținerea regulată recomandată pentru a asigura stabilitatea termică și funcționarea fiabilă a stației?
Se recomandă curățarea periodică a duzelor de aer, verificarea filtrului și a stării ventilatoarelor, precum și calibrarea senzorului de tip K în funcție de utilizare. Verificarea conexiunilor cablurilor și absența obstrucțiilor în zonele de ventilație asigură stabilitatea rampelor termice și prelungește durata de viață a echipamentului.
Există compatibilitate sau limitări pentru lucrul cu PCB-uri de grosimi diferite și care sunt intervalele admise?
ZX-D2 permite lucrul cu PCB-uri cu grosimi între 0,1 mm și 5 mm, acoperind majoritatea plăcilor de consum și profesionale. Este necesar să ajustați suporturile și curba termică pentru grosimi extreme și să vă asigurați că dimensiunile (până la 500 × 300 mm) nu depășesc zona utilă.
Ce dimensiune maximă de PCB suportă stația reballing Zhenxun ZX-D2?
Suportă plăci PCB de până la 500×300 mm.
Ce tip de control al temperaturii folosește această stație?
Folosește control PID cu termocuplu tip K în circuit închis pentru un control precis.
Stația necesită o sursă externă de gaz?
Nu, are o pompă de vacuum integrată, astfel că nu necesită surse externe de gaz.
Câte profiluri de temperatură poate stoca stația?
Poate stoca până la 40 de profiluri de temperatură diferite.
Ce metode de încălzire folosește stația?
Folosește aer cald pentru încălzirea principală superioară și inferioară și încălzire cu infraroșu pentru preîncălzirea inferioară.
