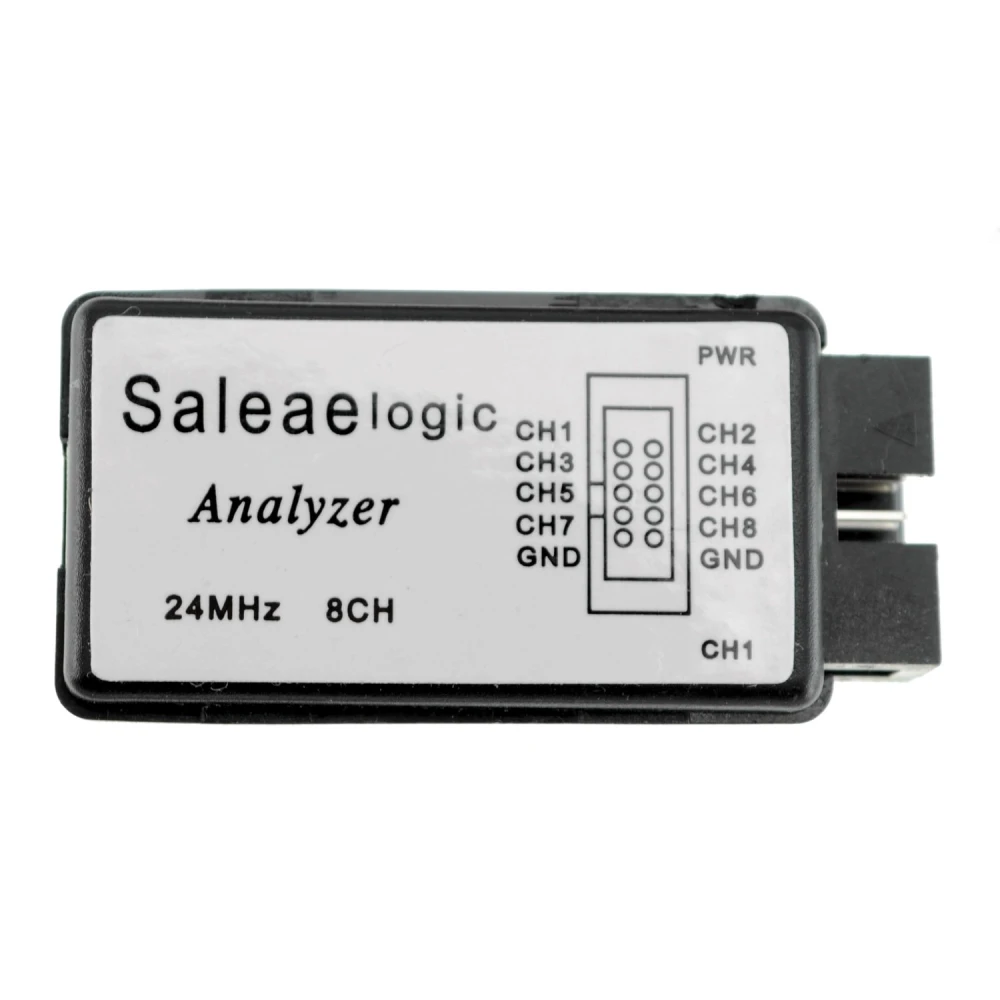

Analizor logic 24MHz 8 canale compatibil cu software-ul Saleae USB Logic
Marcă: satkit
58,67lei
TVA inclus (Fără TVA: 49,30 lei)
Reduceri la cantitate
| Cantitate | Preț | Salvează |
|---|---|---|
| 2+ | 56,32 lei | -4% |
| 10+ | 51,82 lei | -12% |
Stoc limitat
Livrare standard
Joi, Mai 28 - Lun, Iun 1
Livrare expres
Mar, Mai 26 - Mie, Mai 27
Retur în 30 zile
Retur gratuit în 30 de zile
Tranzacție securizată
Share:
Livrare gratuită
Livrare de la 25 lei
Retururi ușoare
Politică de retur în 30 de zile
Plată securizată
Finalizare 100% securizată
Garanția calității
Doar produse originale
El Analizor Logic 24MHz 8 canale compatibil Saleae este un instrument esențial pentru profesioniștii și pasionații de electronică ce au nevoie să analizeze semnale digitale cu precizie și rapiditate. Acest dispozitiv se conectează prin USB și este compatibil cu software-ul Saleae USB Logic, permițând capturarea și analiza mai multor protocoale digitale.
Caracteristici principale:
- Conexiune USB pentru integrare ușoară cu PC-ul.
- 8 canale simultane pentru capturarea mai multor semnale digitale.
- Viteză maximă de eșantionare de până la 24MHz, în funcție de PC și de utilizarea magistralei USB.
- Compatibil cu protocoale comune precum I2C, SPI, 1WIRE și Serial.
- Funcționează cu niveluri TTL: nivel scăzut de la -0.5V la 0.8V și nivel înalt de la 2V la 5.25V.
- Greutate redusă de doar 22 grame, facilitând transportul și manevrarea.
- Măsurători de timp pe ecran pentru analiză detaliată a semnalelor.
- Selectarea tipului de declanșare (trigger) pe canal pentru control precis al capturii.
Specificații tehnice:
- Canale: 8
- Frecvență maximă de eșantionare: 24MHz
- Compatibilitate: Software Saleae USB Logic
- Niveluri de semnal: TTL (-0.5V la 0.8V scăzut, 2V la 5.25V înalt)
- Greutate: 22 grame

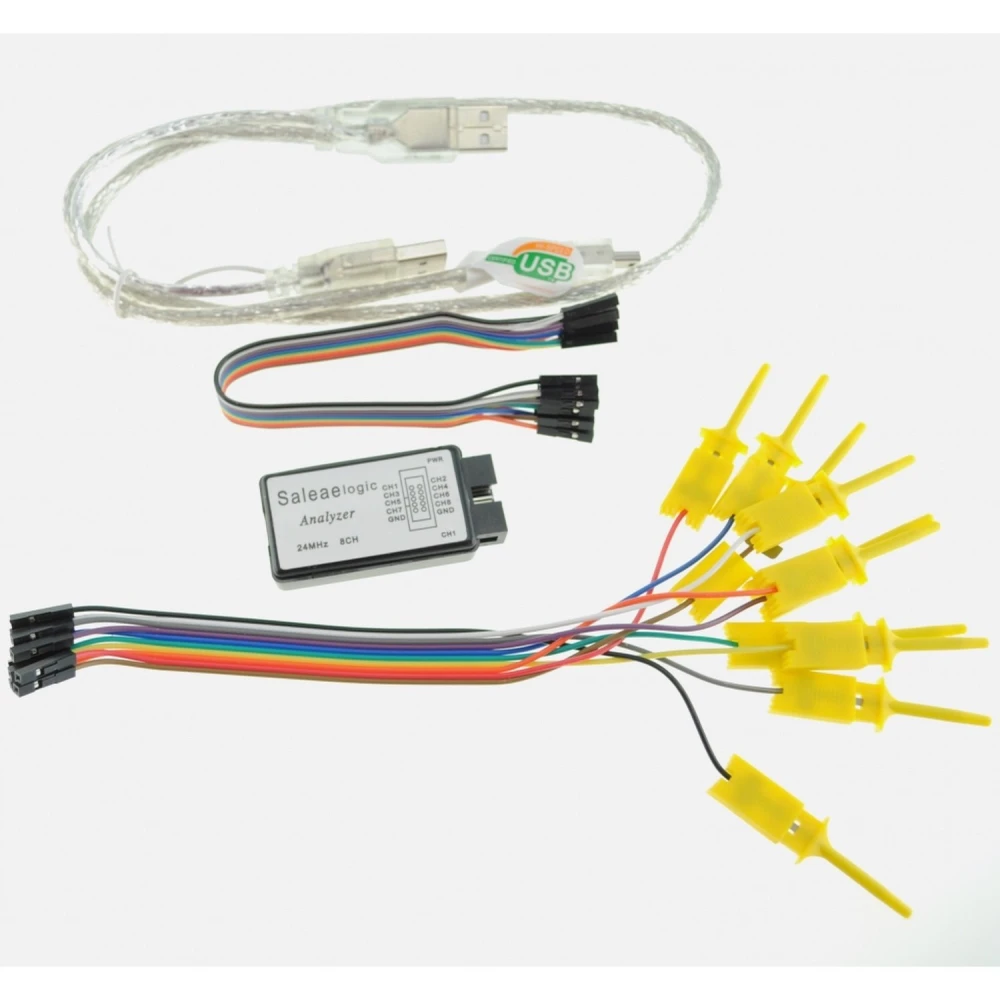

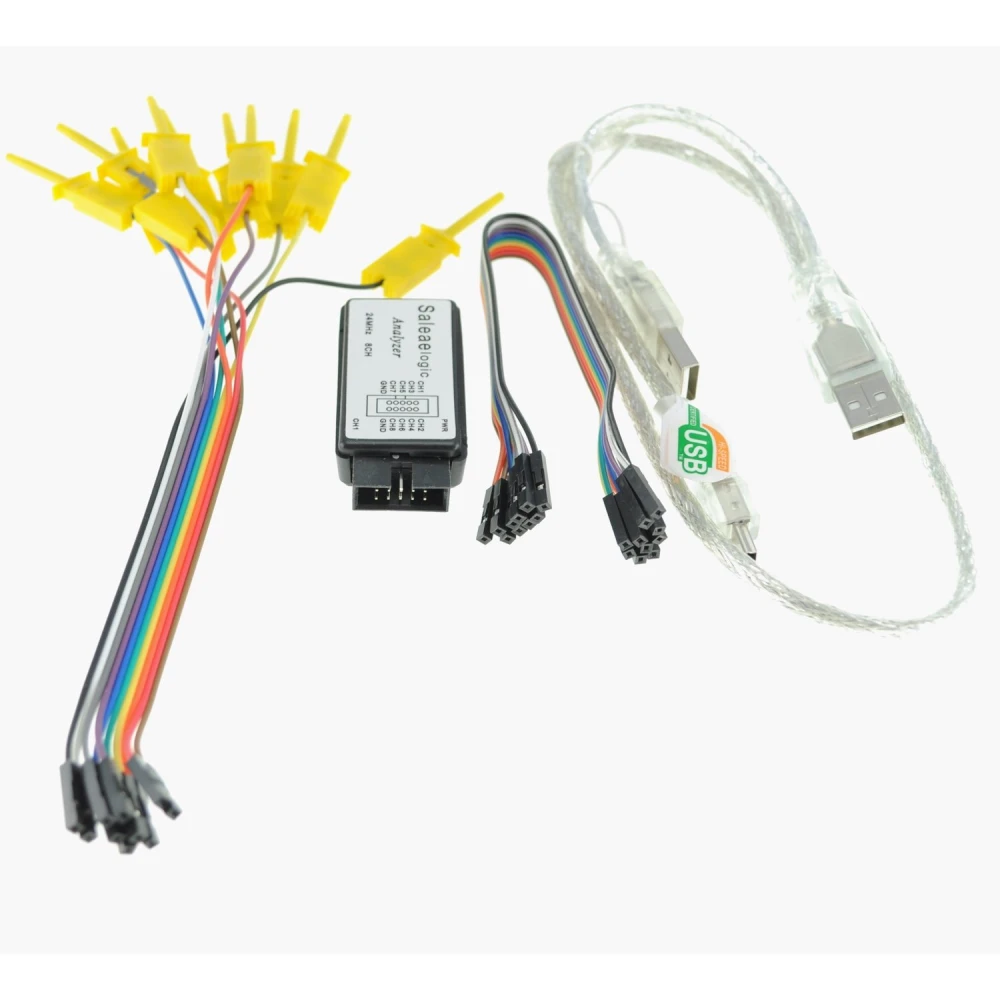

Conținutul pachetului:
- 1 x USB SALEAE Analizor logic
- 1 x Cablu USB de conexiune
- 1 x Test clips pentru conectare la semnale
- 1 x Cablu DuPont de 10 pini
Utilizări tipice: Acest analizor este perfect pentru diagnosticarea și dezvoltarea proiectelor electronice, în special pentru analiza magistralelor de comunicație digitală, depanarea microcontrolerelor și verificarea protocoalelor de comunicație precum I2C, SPI și Serial. Compatibilitatea cu software-ul Saleae facilitează vizualizarea și analiza datelor în timp real.
Compatibilitate: Compatibil cu orice PC care suportă conexiune USB și software-ul Saleae USB Logic, disponibil pentru Windows, Mac și Linux.
- Conexiune USB pentru integrare ușoară cu PC-ul
- 8 canale simultane pentru mai multe semnale digitale
- Viteză maximă de eșantionare de până la 24MHz
- Compatibil cu protocoalele I2C, SPI, 1WIRE și Serial
- Funcționează cu niveluri TTL: scăzut -0.5V la 0.8V, înalt 2V la 5.25V
- Greutate redusă de 22 grame pentru transport ușor
- Măsurători de timp pe ecran pentru analiză detaliată
- Selectare trigger pe canal pentru control precis
- Include cablu USB, test clips și cablu DuPont de 10 pini
Întrebări și răspunsuri ale clienților
Care sunt dimensiunile exacte și greutatea analizorului, și ce accesorii sunt incluse în cutie?
Analizorul logic cântărește aproximativ 22 g. Include modulul principal, un cablu USB pentru conectarea la PC, un set de test clips și un cablu DuPont cu 10 pini. Dimensiunile tipice ale modulului sunt de aproximativ 60 mm × 50 mm × 15 mm (consultați fișa tehnică pentru confirmare, deoarece pot varia în funcție de fabricațiile OEM).
Ce cerințe de sistem de operare și hardware sunt necesare pentru a funcționa corect software-ul compatibil Saleae?
Software-ul compatibil Saleae Logic necesită un sistem de operare Windows (7 sau mai nou), macOS (10.10 sau mai nou) sau Linux (glibc >= 2.13). Este recomandat să aveți cel puțin 2 GB RAM, port USB 2.0 sau superior și procesor dual-core pentru a asigura o captură fluentă și precisă la viteze mari de eșantionare. Pot exista mici limitări de compatibilitate în funcție de versiunea specifică a produsului clonă și de driverele disponibile.
Cum trebuie să conectez și să configurez analizorul pentru a asigura măsurători fiabile fără a deteriora circuitele analizate?
Analizorul trebuie conectat la semnale digitale compatibile cu niveluri TTL: interval de la 0 la 5,25 V, având în vedere că nivelul jos este -0,5 până la 0,8 V, iar nivelul înalt de la 2 la 5,25 V. Conectați test clips la semnalele de analizat și utilizați software-ul pentru a selecta canalele și a seta declanșatoarele adecvate. Este important să nu depășiți nivelurile de tensiune suportate și să evitați conectarea la semnale cu tranziții mari de curent sau la niveluri non-TTL, pentru a preveni deteriorarea instrumentului și citirile eronate.
Ce tip de garanție, piese de schimb sau suport este disponibil pentru acest model, având în vedere că este compatibil cu Saleae, dar nu original?
Fiind un model compatibil (nu original Saleae), garanția este, de regulă, oferită doar de distribuitor și acoperă de obicei defecte de fabricație timp de 3 până la 12 luni, în funcție de vânzător. Nu există suport oficial Saleae și nici acces la piese de schimb originale; reparația depinde de distribuitor sau de remedierea unor defecte simple de către utilizator (schimbarea cablurilor, lipituri minore). Suportul software se limitează la utilizarea cu versiunile compatibile, fără garanții privind actualizările viitoare.
Cu ce software este compatibil analizorul logic?
Analizorul logic este compatibil cu software-ul Saleae USB Logic, care permite capturarea și analiza semnalelor digitale.
Câte canale are analizorul logic?
Acest analizor logic are 8 canale pentru capturarea simultană a semnalelor digitale.
Care este frecvența maximă de eșantionare?
Frecvența maximă de eșantionare este de 24MHz, deși depinde de PC și de utilizarea magistralei USB.
Ce protocoale poate analiza acest dispozitiv?
Poate analiza protocoale digitale precum I2C, SPI, 1WIRE și Serial.
Ce include pachetul la cumpărarea analizorului?
Pachetul include analizorul USB SALEAE, un cablu USB de conexiune, test clips și un cablu DuPont de 10 pini.
