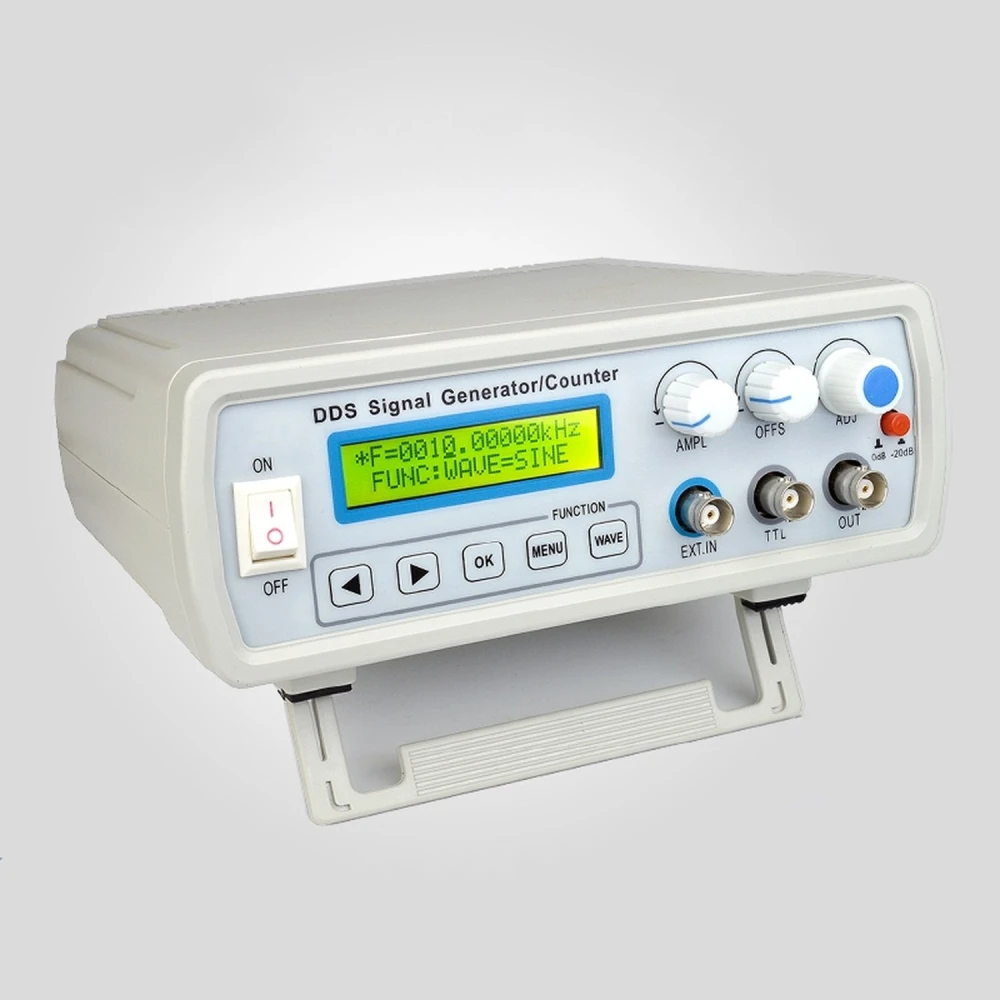

Generator de funcții DDS FY2112S 12 MHz cu frecvențmetru și conexiune USB la PC

Generatorul de funcții DDS FY2112S este un echipament avansat de sinteză digitală directă (DDS) conceput cu tehnologie FPGA, care permite generarea de semnale sinusoidale, pătrate, triunghiulare și în dinte de fierăstrău cu precizie și stabilitate ridicate. Intervalul său de frecvență acoperă de la 0,01 Hz până la 12 MHz pentru unde sinusoidale și până la 2 MHz pentru alte forme de undă, cu o rezoluție de 10 mHz, ceea ce îl transformă într-un instrument indispensabil pentru pasionați, laboratoare electronice, linii de producție și activități didactice.

Acest generator integrează un frecvențmetru cu capacitate de măsurare până la 60 MHz, facilitând verificarea precisă a semnalelor interne și externe. În plus, are ieșire TTL sincronizată și o amplitudine efectivă de ieșire de 9 Vpp fără sarcină, cu reglaj al factorului de umplere pentru unda pătrată de la 1% până la 99%. Funcția de sweep liniar permite realizarea de explorări de frecvență cu puncte de început și sfârșit configurabile, ideală pentru teste dinamice.

Caracteristici principale:

• Multifuncțional și portabil, ușor de transportat.
• Precizie ridicată a frecvenței cu stabilitate de ±2×10⁻⁶ și distorsiune armonică redusă (≤0.8% la 1 kHz).
• Gamă largă de forme de undă: sinusoidală, pătrată, triunghiulară, dinte de fierăstrău ascendent și descendent.
• Memorie pentru stocarea a până la 10 setări personalizate pentru utilizare repetată.
• Display LCD1602 în limba engleză pentru afișare clară și utilizare simplă prin taste și buton rotativ.
• Ieșire TTL cu amplitudine mai mare de 3 Vpp și capacitate de a alimenta peste 20 de sarcini TTL.
• Funcție de beeper configurabilă pentru alerte sonore.
• Conexiune USB inclusă pentru alimentare și comunicare cu PC, facilitând integrarea în sisteme și controlul de la distanță.
• Design compact cu dimensiuni de 200x190x90 mm și fiabilitate ridicată datorită tehnologiei de montaj pe suprafață și circuitelor integrate la scară mare.

Specificații tehnice:

• Frecvență undă sinusoidală: 0 Hz - 12 MHz
• Frecvență undă pătrată, triunghiulară și alte forme: 0 Hz - 2 MHz
• Rezoluție frecvență: 0,01 Hz (10 mHz)
• Precizie frecvență: ±5×10⁻⁶
• Amplitudine de ieșire: ≥9 Vpp fără sarcină
• Impedanță de ieșire: 50 Ω ± 10%
• Polarizare DC: ±3 V
• Factor de umplere undă pătrată: 1% la 99%
• Măsurare frecvență: 1 Hz - 60 MHz, interval de numărare până la 4294967295
• Alimentare: DC 5V 1A prin cablul USB inclus
• Temperatură de funcționare: 0 °C la 40 °C
• Umiditate: mai mică de 80%

Utilizări tipice:

• Generarea de semnale pentru teste și calibrare în laboratoare electronice.
• Dezvoltarea și testarea circuitelor electronice și a sistemelor digitale.
• Aplicații educaționale pentru predarea electronicii și telecomunicațiilor.
• Integrarea în linii de producție pentru controlul și diagnosticarea echipamentelor.

Generatorul de funcții DDS FY2112S este compatibil cu sisteme care necesită semnale precise și stabile, iar conexiunea USB permite utilizarea cu software de control pe PC pentru a facilita automatizarea și analiza.

• Generator de funcții DDS cu frecvență până la 12 MHz și frecvențmetru până la 60 MHz
• Ieșire de semnal sinusoidal, pătrat, triunghiular și dinte de fierăstrău
• Amplitudine de ieșire ≥9 Vpp fără sarcină și factor de umplere reglabil de la 1% la 99%
• Display LCD1602 în limba engleză și control prin taste și buton rotativ
• Funcție de sweep liniar cu puncte de început și sfârșit configurabile
• Memorie pentru stocarea a până la 10 setări personalizate
• Ieșire TTL sincronizată cu capacitate pentru peste 20 de sarcini TTL
• Conexiune USB pentru alimentare și comunicare cu PC inclusă
• Precizie și stabilitate ridicate ale frecvenței, cu distorsiune armonică redusă
• Design compact, portabil și fiabilitate ridicată cu tehnologie de montaj pe suprafață
