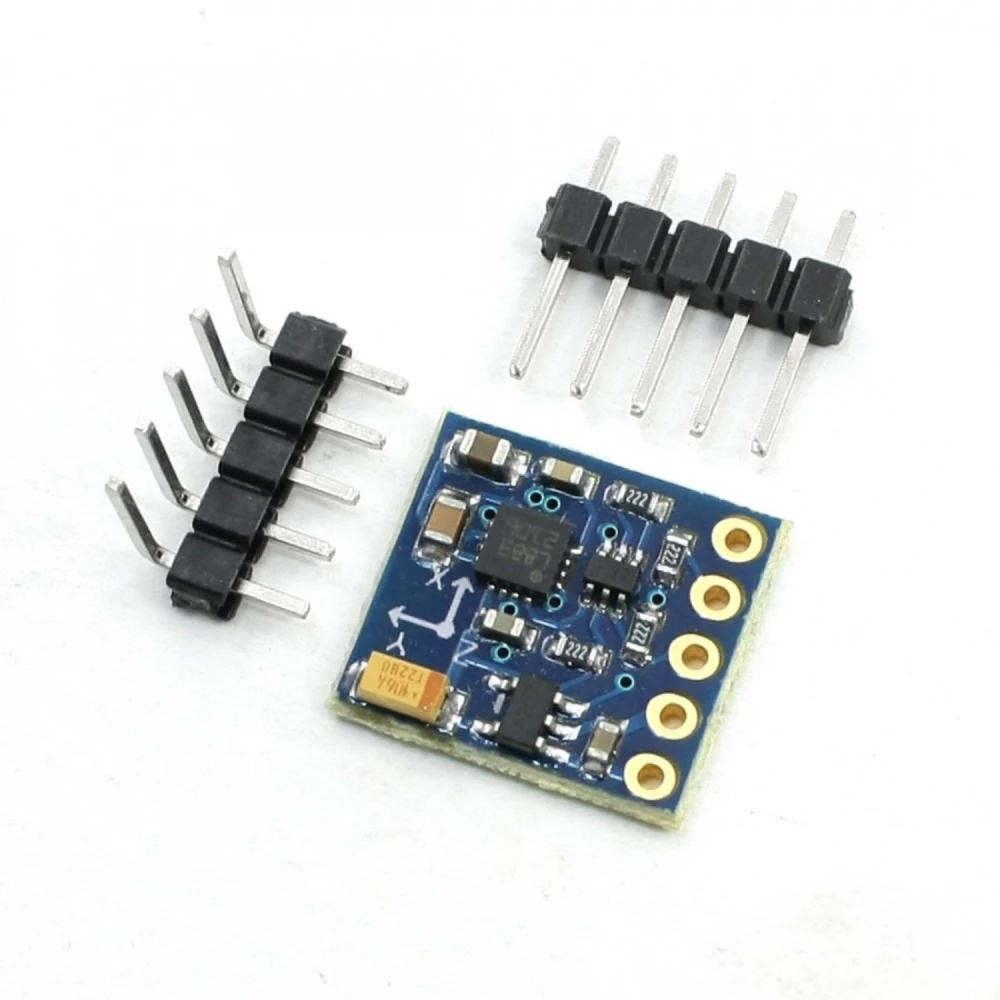

Modul busolă HMC5883L GY271 magnetometru 3 axe compatibil Arduino
Marcă: satkit
17,72lei
TVA inclus (Fără TVA: 14,89 lei)
Stoc limitat
Livrare standard
Lun, Iun 15 - Mie, Iun 17
Livrare expres
Joi, Iun 11 - Vin, Iun 12
Retur în 30 zile
Retur gratuit în 30 de zile
Tranzacție securizată
Share:
Livrare gratuită
Livrare de la 25 lei
Retururi ușoare
Politică de retur în 30 de zile
Plată securizată
Finalizare 100% securizată
Garanția calității
Doar produse originale
Modulul busolă HMC5883L GY271 este un senzor magnetometru tridimensional care integrează trei senzori de câmp magnetic pe axele X, Y și Z. Acest dispozitiv utilizează un chip HMC5883L cu un convertor ADC de 12 biți și comunicație prin bus I2C cu 2 fire, facilitând conectarea și utilizarea cu microcontrolere precum Arduino, PIC sau Freescale.
Acest modul este perfect pentru aplicații care necesită detectarea precisă a câmpului magnetic terestru, permițând calcularea orientării absolute a dispozitivului prin calcule trigonometrice. Este utilizat pe scară largă în proiecte de automatizare, robotică, vehicule fără pilot și quadcoptere.
- Voltaj de alimentare: 3V a 5V
- Interfață: I2C
- Model: GY-271
- Chip: HMC5883L
- Precizie de măsurare: ±2º
- Tip: Busolă digitală
- Consum energetic redus
- Rază de măsurare: ±1,3 a 8 Gauss
- Rezoluție: 5 mili Gauss
- Dimensiuni: 14 mm x 15 mm
- Include două benzi de pini pentru montaj: una dreaptă și una la 90º
Acest senzor este compatibil cu majoritatea plăcilor Arduino și poate fi integrat ușor în proiecte care necesită orientare spațială sau detectare magnetică. Consumul redus și dimensiunea compactă îl fac ideal pentru dispozitive portabile și sisteme embedded.
Exemple de utilizare includ:
- Busole digitale pentru roboți mobili
- Sisteme de navigație pentru drone și vehicule fără pilot
- Proiecte de automatizare care necesită detectarea orientării
- Monitorizarea câmpurilor magnetice în medii industriale sau educaționale
Datorită interfeței I2C, modulul permite o comunicație simplă și rapidă cu microcontrolerele, facilitând programarea și integrarea în proiecte de electronică și robotică.
- Senzor magnetometru pe 3 axe cu chip HMC5883L
- Comunicație prin interfață I2C compatibilă cu Arduino
- Precizie de măsurare de ±2º pentru orientare fiabilă
- Consum energetic redus, ideal pentru proiecte portabile
- Rază de măsurare de ±1,3 a 8 Gauss cu rezoluție de 5 mili Gauss
- Include două benzi de pini pentru montaj flexibil
- Dimensiuni compacte de 14 mm x 15 mm
- Compatibil cu microcontrolere Arduino, PIC și Freescale
Întrebări și răspunsuri ale clienților
Ce avantaje oferă HMC5883L față de alte magnetometre pentru Arduino?
HMC5883L se remarcă prin consumul redus de energie, rezoluția ridicată (5 mGauss) și precizia de ±2°, facilitând aplicațiile în care răspunsul rapid și economia de energie sunt esențiale. Față de alternative precum QMC5883 sau MPU9250, este preferat atunci când compatibilitatea I2C standard și simplitatea integrării sunt prioritare, deși intervalul său de măsurare (±1,3–8 Gauss) poate fi mai mic decât al senzorilor pentru medii cu câmp magnetic ridicat.
Care sunt dimensiunile și greutatea modulului și ce accesorii include cutia?
Modulul măsoară 14 mm x 15 mm, este foarte compact și ușor; greutatea sa tipică este sub 5 g. Pachetul include senzorul principal GY-271 cu chip HMC5883L și două benzi de pini (una dreaptă și una la 90°) pentru opțiuni flexibile de montaj pe breadboard sau PCB-uri.
Ce aspecte trebuie să iau în considerare pentru instalarea electrică și compatibilitatea de tensiune?
Modulul funcționează cu o alimentare de 3 V până la 5 V DC, fiind direct compatibil cu majoritatea plăcilor Arduino, STM32 și alte microcontrolere cu aceleași niveluri logice. Magistrala I2C necesită rezistențe pull-up pe SDA și SCL dacă nu sunt integrate pe placa dvs. Nu utilizați tensiuni în afara acestui interval pentru a evita deteriorarea permanentă.
Există recomandări pentru calibrarea și optimizarea preciziei senzorului în proiecte reale?
Pentru precizie maximă se recomandă efectuarea unei calibrări 'hard iron' și 'soft iron' pentru a compensa distorsiunile cauzate de componente metalice din apropiere și de câmpurile magnetice parazite. Evitați instalarea lui lângă motoare electrice sau magneți. Ideal, montați senzorul orizontal și rulați rutinele de calibrare în mediul final al dispozitivului.
Care este durabilitatea și este necesară vreo întreținere pentru acest magnetometru?
HMC5883L este un dispozitiv solid-state, fără piese mobile, deci nu necesită întreținere periodică. Durabilitatea sa depășește 10 ani în condiții normale (0–70°C, umiditate < 85%). Se recomandă evitarea expunerii la lichide și a șocurilor care ar putea deteriora placa sau lipiturile.
Cu ce microcontrolere este compatibil modulul HMC5883L GY271?
Modulul este compatibil cu microcontrolere care suportă comunicație I2C, precum Arduino, PIC și Freescale.
Care este intervalul de voltaj pentru alimentarea acestui modul?
Modulul funcționează cu un voltaj de alimentare între 3V și 5V.
Ce precizie are busola digitală a modulului?
Precizia de măsurare este de ±2 grade, adecvată pentru aplicații de orientare.
Cum se conectează modulul la Arduino?
Se conectează prin busul I2C folosind pinii SDA și SCL ai Arduino pentru comunicația de date.
Include accesorii pentru montaj?
Da, include două benzi de pini pentru montaj, una dreaptă și una la un unghi de 90 de grade.
