Modul cameră Arduino OV7670 300KP 640x480 CMOS EL0442 pentru proiecte

Name: Modul cameră Arduino OV7670 300KP 640x480 CMOS EL0442 pentru proiecte
Brand: satkit
SKU: Q030205-OV7670
Price: 35.62 RON
Availability: InStock

Marcă: satkit

Fii primul care scrie o recenzie pentru acest produs

35,62lei

TVA inclus (Fără TVA: 29,93 lei)

Reduceri la cantitate

Cantitate	Preț	Salvează
2+	34,13 lei	-4%
10+	31,40 lei	-12%
20+	29,16 lei	-18%

Au mai rămas doar 4 în stoc - comandă acum!

Livrare standard Mar, Iun 16 - Joi, Iun 18

Livrare expres Vin, Iun 12 - Lun, Iun 15

Retur în 30 zile

Cantitate

Retur gratuit în 30 de zile

Tranzacție securizată

Livrare gratuită Livrare de la 25 lei

Retururi ușoare Politică de retur în 30 de zile

Plată securizată Finalizare 100% securizată

Garanția calității Doar produse originale

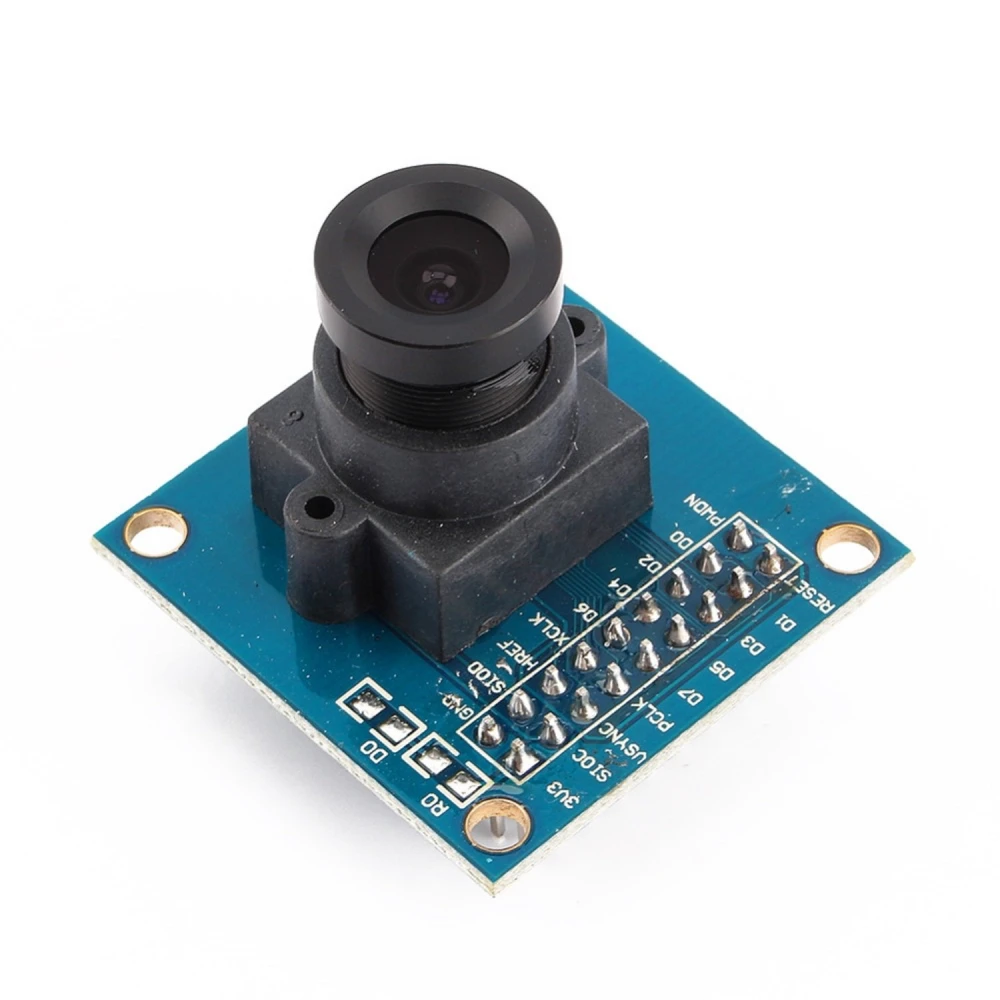

Modulul cameră Arduino OV7670 300KP este un dispozitiv compact bazat pe senzorul de imagine Omnivision OV7670, care oferă o rezoluție VGA de 640x480 pixeli cu o profunzime de culoare de 8 biți. Acest modul este perfect pentru proiecte electronice și de robotică ce necesită captură de imagini de bună calitate la un preț accesibil.

Caracteristici principale:

Rezoluție: VGA 640x480 pixeli la 30fps, potrivită pentru aplicații de bază de viziune.
Sensor: CMOS Omnivision OV7670, care îmbunătățește calitatea imaginii prin reducerea zgomotului și corectarea defectelor optice.
Tensiune de intrare: 2.5V la 3V, compatibilă cu plăci Arduino și alte microcontrolere.
Putere de funcționare: 60mW la 15fps în format VGA YUV.
Temperatură de funcționare: -30°C la +70°C, potrivit pentru diverse medii.
Mărime lentilă: 1/6", cu un unghi de vizualizare de 25°.
Viteză maximă de cadre: 30fps la rezoluție VGA.
Raport semnal-zgomot: 46dB, care garantează imagini clare.
Interval dinamic: 52dB, pentru detalii mai bune în condiții variate de lumină.
Controale automate: AEC, AGC, AWB, ABF, ABLc pentru ajustarea automată a imaginii.
Calitate imagine ajustabilă: Saturație, nuanță, gamma, claritate și reducerea pâlpâirii.
Formate de ieșire: 8 biți YUV/YCbCr 4:2:2, RGB 565/555/444 și GRB 4:2:2.

Utilizare tipică: Acest modul este ideal pentru proiecte Arduino care necesită captură și procesare de imagini, precum supraveghere de bază, recunoaștere de obiecte, robotică și dezvoltarea de prototipuri de viziune artificială.

Conexiuni și compatibilitate:

VDD: Sursă de alimentare.
GND: Masă.
SDIOC: Intrare ceas SCCB.
SDIOD: Intrare/Ieșire date SCCB.
VSYNC: Ieșire sincronizare verticală.
HREF: Ieșire sincronizare orizontală.
PCLK: Ieșire ceas pixeli.
XCLK: Intrare ceas sistem.
D0-D7: Ieșire video paralelă.
REAJUSTEAZĂ: Intrare reset (activ pe nivel scăzut).
PWDN: Intrare oprire (activ pe nivel ridicat).

Pentru mai multe informații tehnice și exemple de utilizare, vizitați ArduCAM.

Rezoluție VGA 640x480 pixeli la 30fps pentru imagini clare.
Senzor CMOS Omnivision OV7670 cu reducere de zgomot și corecție optică.
Tensiune de intrare compatibilă cu Arduino: 2.5V la 3V.
Control automat al imaginii: AEC, AGC, AWB, ABF, ABLc.
Formate multiple de ieșire: YUV, RGB și GRB pentru flexibilitate.
Interval larg de temperatură de funcționare: -30°C la +70°C.
Unghi de vizualizare de 25° cu lentilă de 1/6" pentru captarea detaliilor.
Consum redus de energie: 60mW la 15fps în VGA YUV.
Include pini pentru conectare simplă și rapidă la microcontrolere.

Întrebări și răspunsuri ale clienților

Ce avantaje oferă senzorul OV7670 față de alte module de cameră pentru Arduino în aceeași gamă de preț?

OV7670 se remarcă prin costul redus, integrarea simplă cu platformele Arduino și capacitatea de a captura imagini la rezoluție VGA (640x480 pixeli) la viteze acceptabile (până la 30 fps), menținând un consum energetic redus (60 mW la 15 fps). Totuși, nu are memorie FIFO internă, ceea ce implică o procesare mai complexă față de module precum OV2640, deși acestea sunt, de regulă, mai scumpe.

Care sunt dimensiunile modulului și ce include exact cutia?

Modulul măsoară, de regulă, 28 mm x 23 mm x 21 mm (lățime x lungime x înălțime, inclusiv optica); greutatea aproximativă este de 8 g. Cutia include modulul de cameră cu lentilă integrată și pini lipiți, fără cabluri sau alte elemente suplimentare. Nu este furnizat un manual fizic.

Ce conexiuni sau tensiune sunt necesare pentru a funcționa corect cu Arduino?

Modulul necesită alimentare de 2,5 V până la 3,0 V; pinii de date funcționează, de obicei, la 3,3 V și este esențial să nu fie alimentat direct cu 5 V, deoarece s-ar putea deteriora. Controlul se realizează prin interfața SCCB compatibilă cu I2C. Se recomandă utilizarea de nivelatoare de tensiune la conectarea la plăci Arduino cu logică de 5 V.

Cum afectează lipsa memoriei FIFO performanța și procesarea imaginilor cu microcontrolere de bază?

Fără memorie FIFO integrată, OV7670 transmite datele în timp real; acest lucru obligă microcontrolerul (precum Arduino Uno) să citească și să proceseze fiecare pixel „din mers”, limitând semnificativ viteza de captură și crescând complexitatea software-ului. Pentru obținerea imaginilor complete, se recomandă microcontrolere mai puternice sau adăugarea unei memorii externe.

Ce interval de temperatură și ce condiții de mediu suportă modulul în funcționare continuă?

Modulul OV7670 funcționează în siguranță între -30 °C și +70 °C. Se recomandă evitarea expunerii prelungite la umiditate ridicată sau praf fără protecție suplimentară, deoarece lentila nu este etanșată. Toleranțele mecanice standard nu asigură rezistență la apă sau la șocuri puternice.

Este compatibil modulul cameră Arduino OV7670 cu plăcile Arduino standard?

Da, modulul funcționează cu plăci Arduino care suportă tensiuni de 2.5V la 3V și pot gestiona interfețele SCCB și I2C pentru comunicație.

Care este rezoluția maximă oferită de acest modul?

Modulul oferă o rezoluție maximă VGA de 640x480 pixeli la 30fps.

Ce formate de ieșire imagine suportă modulul?

Suportă formate de ieșire pe 8 biți: YUV/YCbCr 4:2:2, RGB 565/555/444 și GRB 4:2:2.

Unde pot găsi documentație și exemple de utilizare?

Puteți găsi mai multe informații și exemple pe site-ul oficial https://www.arducam.com.

Care este intervalul de temperatură pentru funcționarea modulului?

Modulul funcționează într-un interval de temperatură de -30°C la +70°C, potrivit pentru diverse medii.
