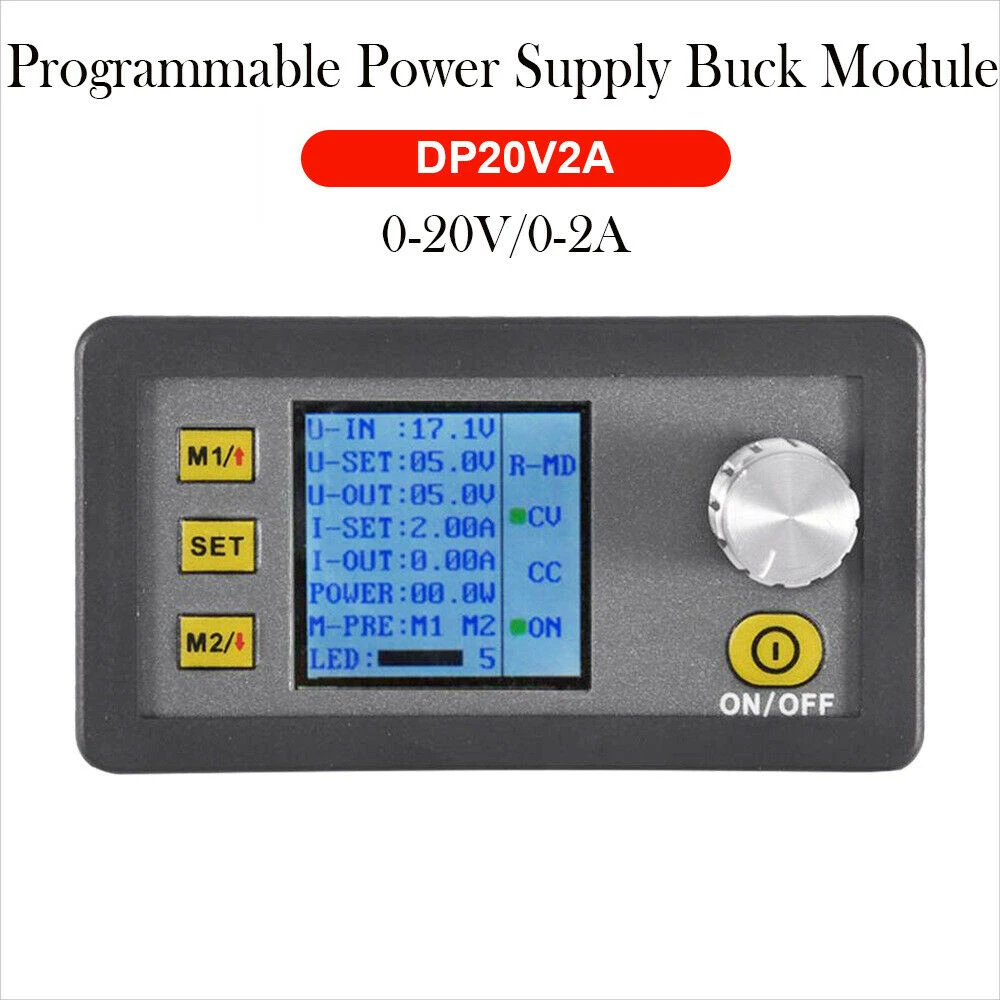

Modul de alimentare programabil DP20V2A cu ecran LCD de înaltă precizie

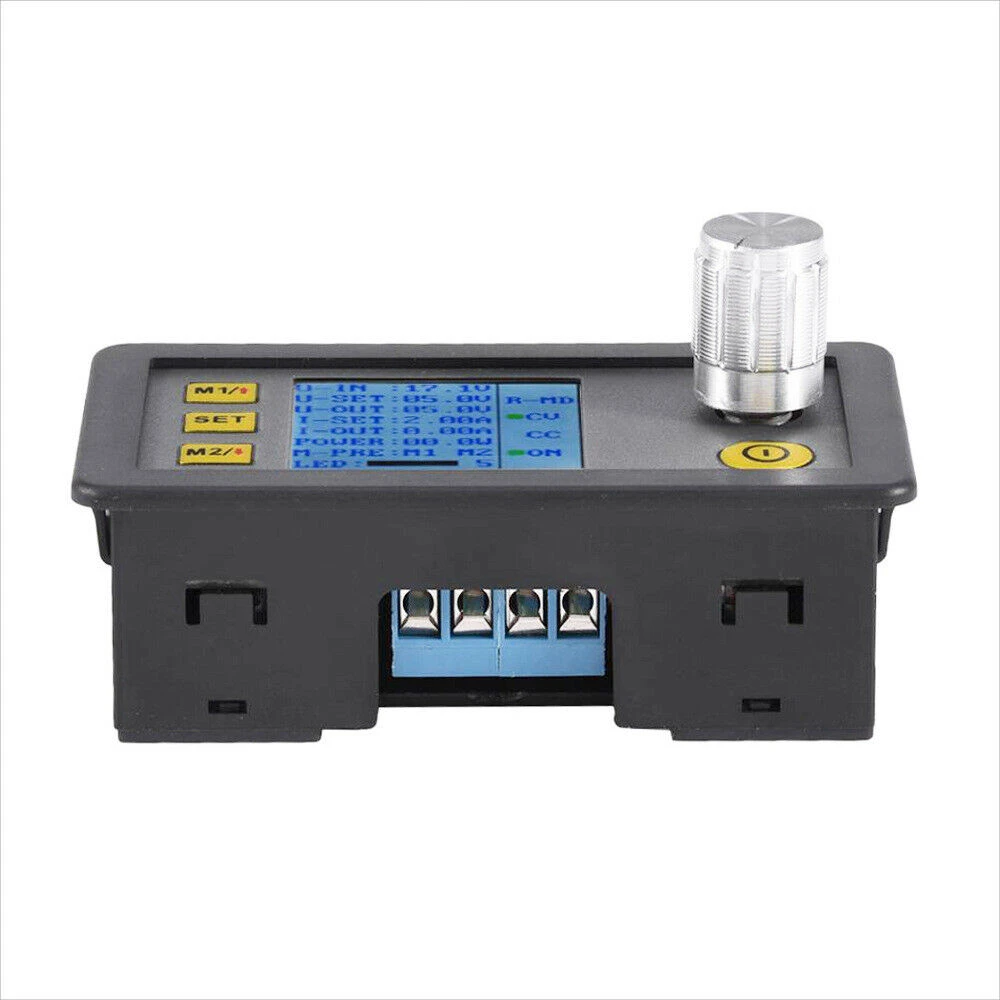

Vista lateral del módulo de alimentación programable DP20V2A

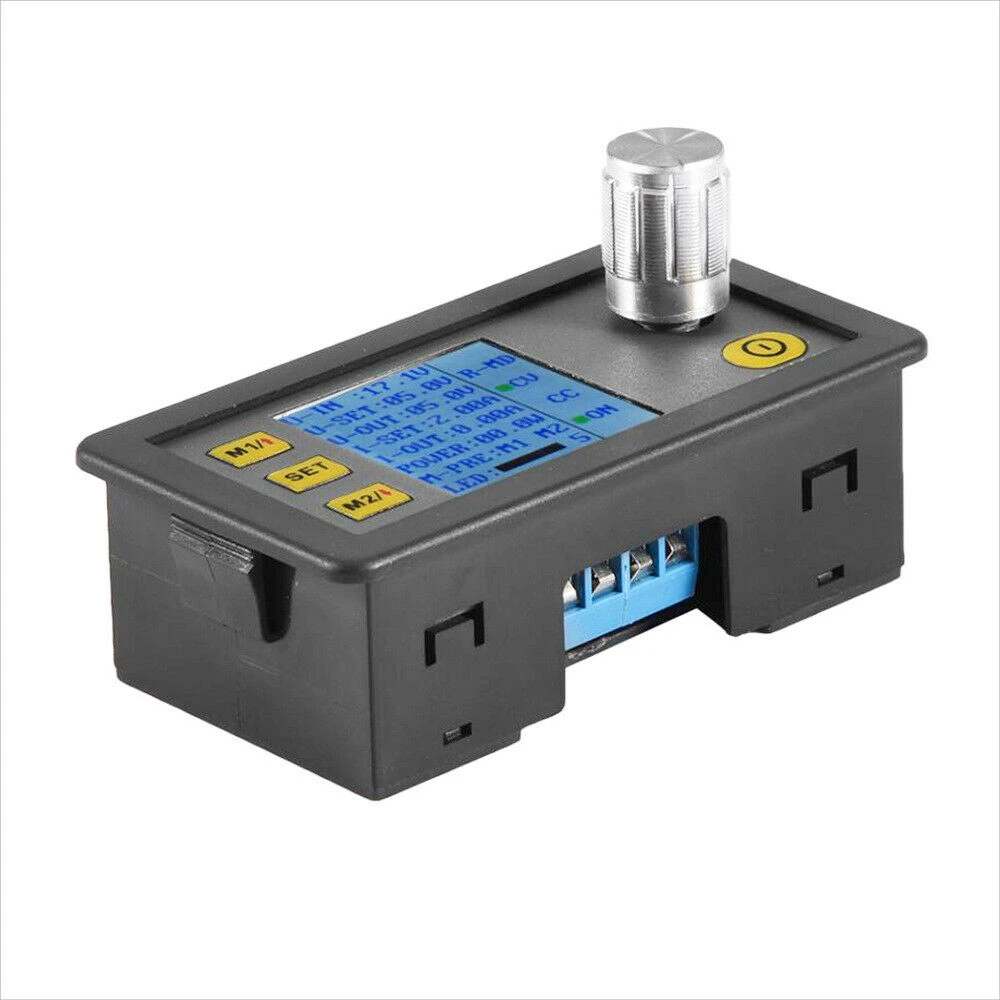

Pantalla LCD del módulo DP20V2A mostrando voltaje y corriente

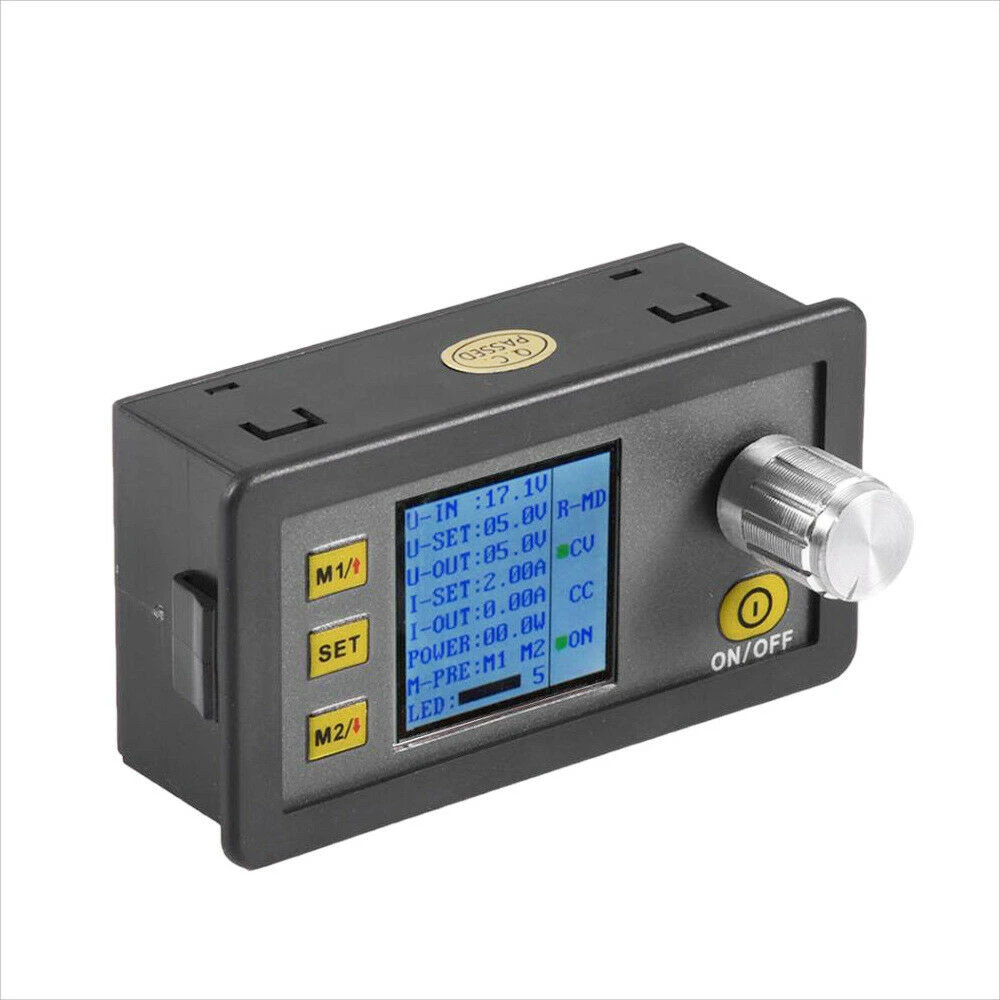

Detalle de botones y potenciómetro del módulo DP20V2A

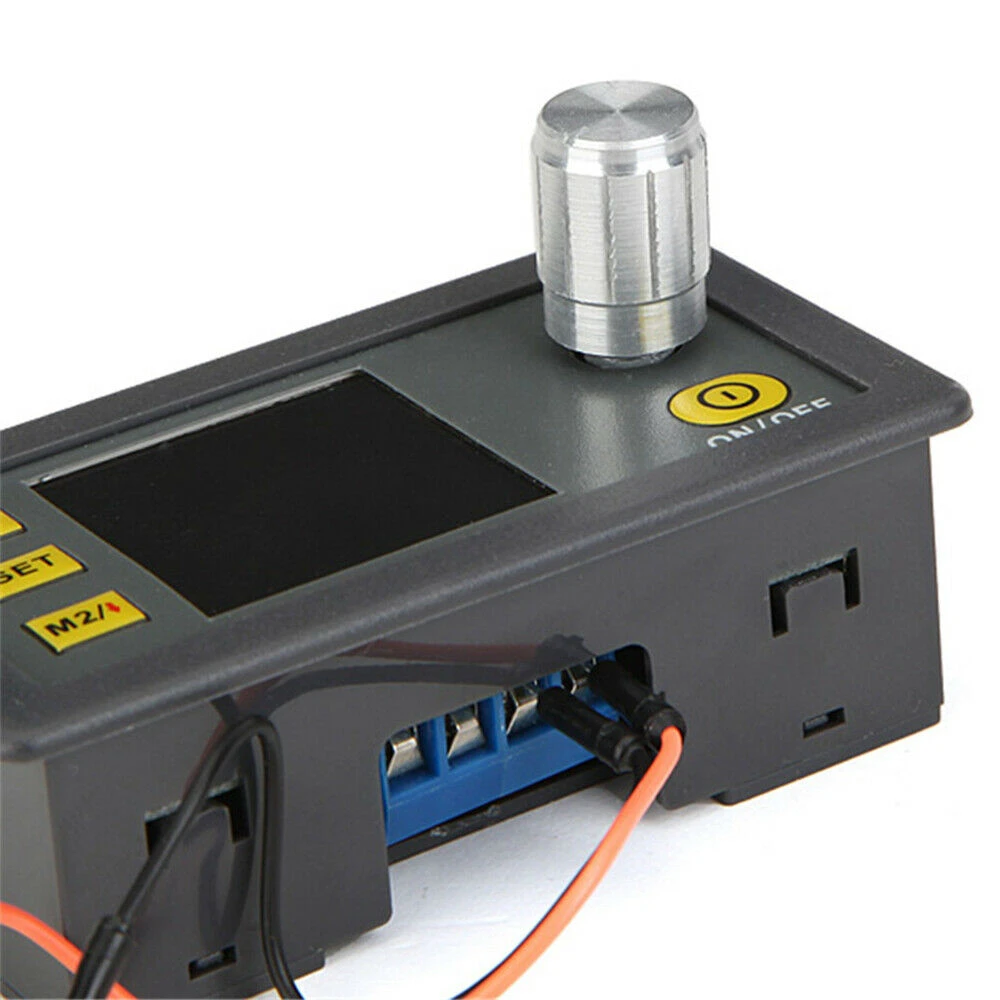

Módulo DP20V2A conectado en un banco de pruebas

Módulo de alimentación DP20V2A en entorno de taller electrónico

Modul de alimentare programabil DP20V2A cu ecran LCD de înaltă precizie

Name: Modul de alimentare programabil DP20V2A cu ecran LCD de înaltă precizie
Brand: satkit
SKU: 1b050602
Price: 88.89 RON
Availability: InStock

Marcă: satkit

Fii primul care scrie o recenzie pentru acest produs

88,89lei

TVA inclus (Fără TVA: 74,70 lei)

Stoc limitat

Livrare standard Lun, Iun 15 - Mie, Iun 17

Livrare expres Joi, Iun 11 - Vin, Iun 12

Retur în 30 zile

Cantitate

Retur gratuit în 30 de zile

Tranzacție securizată

Livrare gratuită Livrare de la 25 lei

Retururi ușoare Politică de retur în 30 de zile

Plată securizată Finalizare 100% securizată

Garanția calității Doar produse originale

DP20V2A CVCC Modul de alimentare programabil cu ecran LCD

Acest modul de alimentare programabil DP20V2A CVCC este conceput pentru a oferi un control precis și comod al tensiunii și curentului în proiectele tale electronice. Ecranul LCD integrat permite afișarea în timp real a parametrilor cheie precum tensiunea presetată, tensiunea de intrare și de ieșire, curentul presetat și de ieșire, puterea și luminozitatea ecranului.

Caracteristici principale:

Interval de tensiune de ieșire reglabil: 0-20.0V cu pași de 0.1V.
Interval de curent reglabil: 0-2.00A cu pași de 0.01A.
Stocarea a două grupuri de tensiune pentru acces rapid.
Ecran LCD cu funcții de voltmetru și ampermetru digital.
Afișare detaliată: tensiune de intrare (U-IN), tensiune presetată (U-SET), tensiune de ieșire (U-OUT), curent presetat (I-SET), curent de ieșire (I-OUT), putere, luminozitatea ecranului și moduri de funcționare.
Frecvență de ripple aproximativă de 330 KHz și ondulație de 50mV.
Dimensiuni compacte: 79 x 43 x 26 mm.

Specificații tehnice:

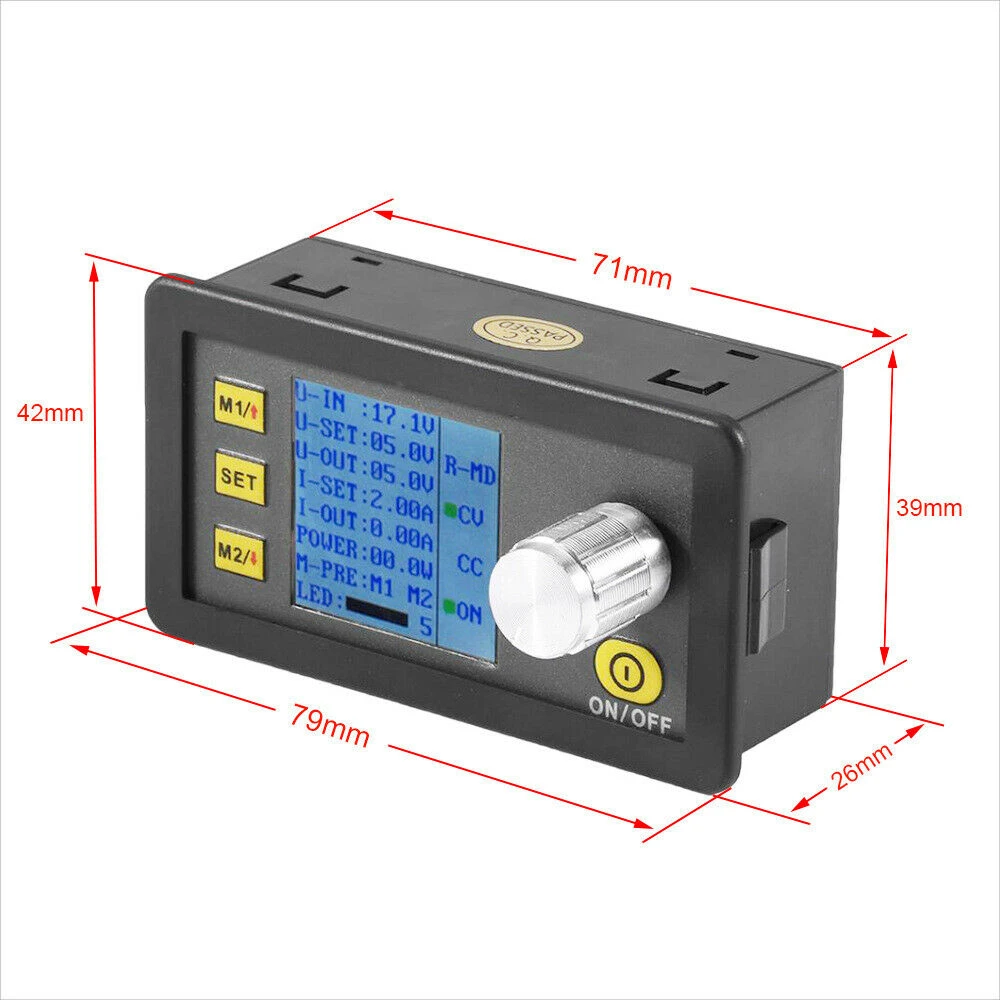

Dimensiuni: 79 x 43 x 26 mm (L x W x H).
Dimensiune decupaj: 71 x 39 mm.
Intrare pozitivă: IN+.
Intrare negativă: IN-.
Ieșire pozitivă: OUT+.
Ieșire negativă: OUT-.
Putere maximă de ieșire: 40W.
Interval tensiune de intrare: 4.5-23V.
Interval tensiune de ieșire: 0-20V (modul de reducere a tensiunii necesită tensiune de intrare >3V).

Funcții cheie și utilizare:

Buton SET pentru ajustarea și confirmarea funcțiilor.
Tastele m1 și m2 pentru acces rapid la datele stocate.
Control ON/OFF pentru activarea sau dezactivarea ieșirii de tensiune.
Permite memorarea setărilor de tensiune, curent și luminozitate pentru utilizare ulterioară.
Ideal pentru testare, dezvoltare și repararea circuitelor electronice care necesită alimentare reglată și programabilă.

Instrucțiuni de utilizare:

Setarea tensiunii presetate prin butonul SET și potențiometrul encoder.
Setarea curentului presetat în mod similar.
Stocarea configurațiilor pentru recuperare rapidă.
Controlul luminozității ecranului LCD pentru adaptare la diferite condiții de lumină.

Precauții:

Închide ieșirea dacă nu este utilizată pentru a evita deteriorarea cauzată de tensiune înaltă.
Tensiunea de intrare trebuie să fie sub 23V pentru a evita deteriorarea.
Modulul se va opri automat dacă tensiunea de intrare este insuficientă, pentru protecție.
Evită expunerea directă la soare pentru a proteja ecranul LCD.
Asigură o ventilație adecvată în timpul utilizării la capacitate maximă.
Nu utiliza pentru încărcarea bateriilor fără protecție adecvată.

Include:

1 x DP20V2A CVCC Modul de alimentare programabil cu ecran LCD.

Tensiune de ieșire reglabilă de la 0 la 20V, cu pas de 0.1V
Curent de ieșire reglabil de la 0 la 2A, cu pas de 0.01A
Ecran LCD integrat cu voltmetru și ampermetru digital
Stocare rapidă pentru două grupuri de tensiuni presetate
Putere maximă de ieșire de 40W pentru diverse aplicații
Interval tensiune de intrare de 4.5 la 23V cu protecție automată
Control ușor cu butoanele SET, m1, m2 și potențiometrul encoder
Dimensiuni compacte de 79 x 43 x 26 mm pentru integrare ușoară

Întrebări și răspunsuri ale clienților

Care sunt avantajele modulului DP20V2A CVCC față de o sursă de alimentare analogică tradițională?

DP20V2A CVCC permite reglaje digitale precise (0,1 V și 0,01 A), salvarea rapidă a setărilor și afișarea simultană a parametrilor cheie pe ecranul LCD, ceea ce simplifică utilizarea și reduce marja de eroare, comparativ cu sursele analogice care necesită reglaj manual și nu salvează setări.

Ce tensiune și curent trebuie să furnizeze sursa de alimentare de intrare pentru a funcționa corect modulul?

Sursa de alimentare de intrare trebuie să furnizeze între 4,5 V și 23 V DC, asigurând că tensiunea de intrare este cu cel puțin 3 V mai mare decât tensiunea de ieșire dorită, cu un curent capabil să suporte până la 2 A pentru a atinge puterea maximă de 40 W.

Care sunt dimensiunile exacte și greutatea aproximativă a dispozitivului?

Dimensiunile modulului sunt 79 mm lungime, 43 mm lățime și 26 mm înălțime. Greutatea tipică a acestui tip de modul este de aproximativ 60-80 de grame, deși producătorul nu specifică valoarea exactă.

Cum se realizează instalarea și conectarea modulului la un circuit?

Se conectează intrarea modulului (IN+/IN-) la sursa de alimentare DC și ieșirea (OUT+/OUT-) la circuitul de sarcină. Este important să se respecte polaritatea și să se verifice că tensiunea de intrare este compatibilă cu cerințele de ieșire, urmând întotdeauna indicațiile de siguranță ale producătorului.

Ce nivel de ripple al tensiunii are acest modul și cum influențează sarcinile sensibile?

Specificația indică un ripple tipic de 50 mV și o frecvență de comutație de aproximativ 330 kHz. Valorile mici de ripple sunt preferabile pentru sarcini electronice sensibile; acest nivel este acceptabil pentru majoritatea aplicațiilor, dar poate fi limitativ în instrumentația de precizie.

Care este intervalul de tensiune de ieșire al modulului DP20V2A?

Modulul DP20V2A permite ajustarea tensiunii de ieșire între 0 și 20.0V, cu pași de 0.1V.

Ce curent maxim poate furniza acest modul?

Curentul de ieșire reglabil este de la 0 până la 2.00A, cu pași de 0.01A.

Pot salva setări de tensiune pentru utilizare rapidă?

Da, modulul are două grupuri de stocare rapidă pentru tensiuni presetate, ceea ce facilitează utilizarea repetată.

Cum sunt afișați parametrii pe modul?

Ecranul LCD afișează tensiunea de intrare, tensiunea presetată și de ieșire, curentul presetat și de ieșire, puterea și luminozitatea ecranului.

Este sigur să folosesc acest modul pentru încărcarea bateriilor?

Nu se recomandă utilizarea modulului pentru încărcarea bateriilor fără protecție, deoarece tensiunea inversă îl poate deteriora. Se recomandă adăugarea unei diode la ieșire dacă este necesară această funcție.
