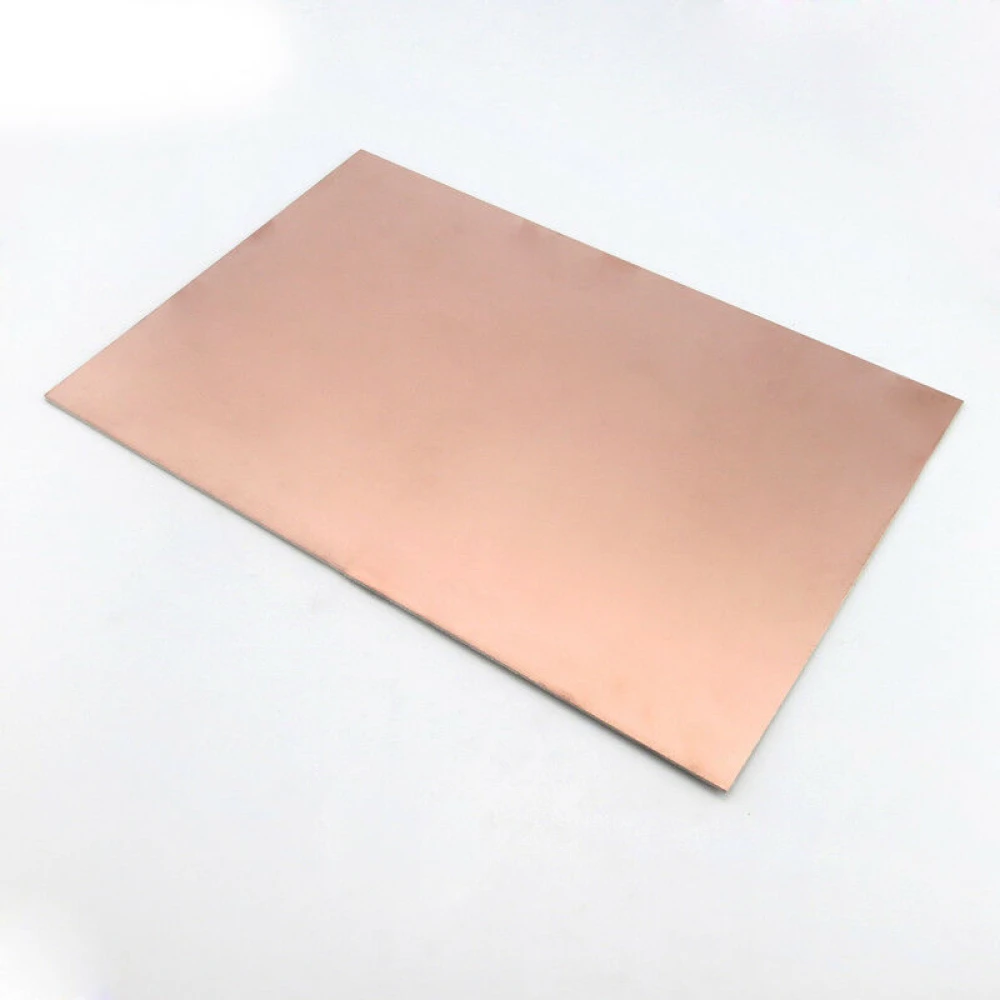

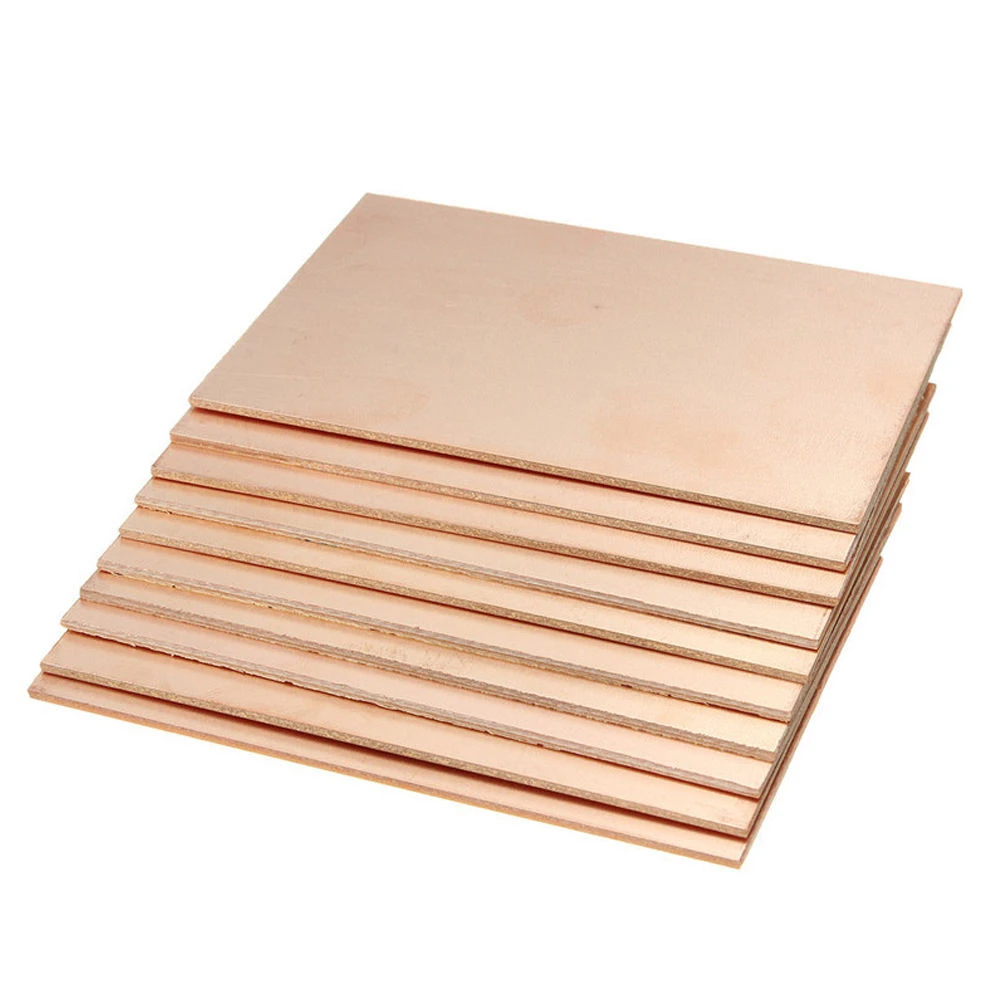

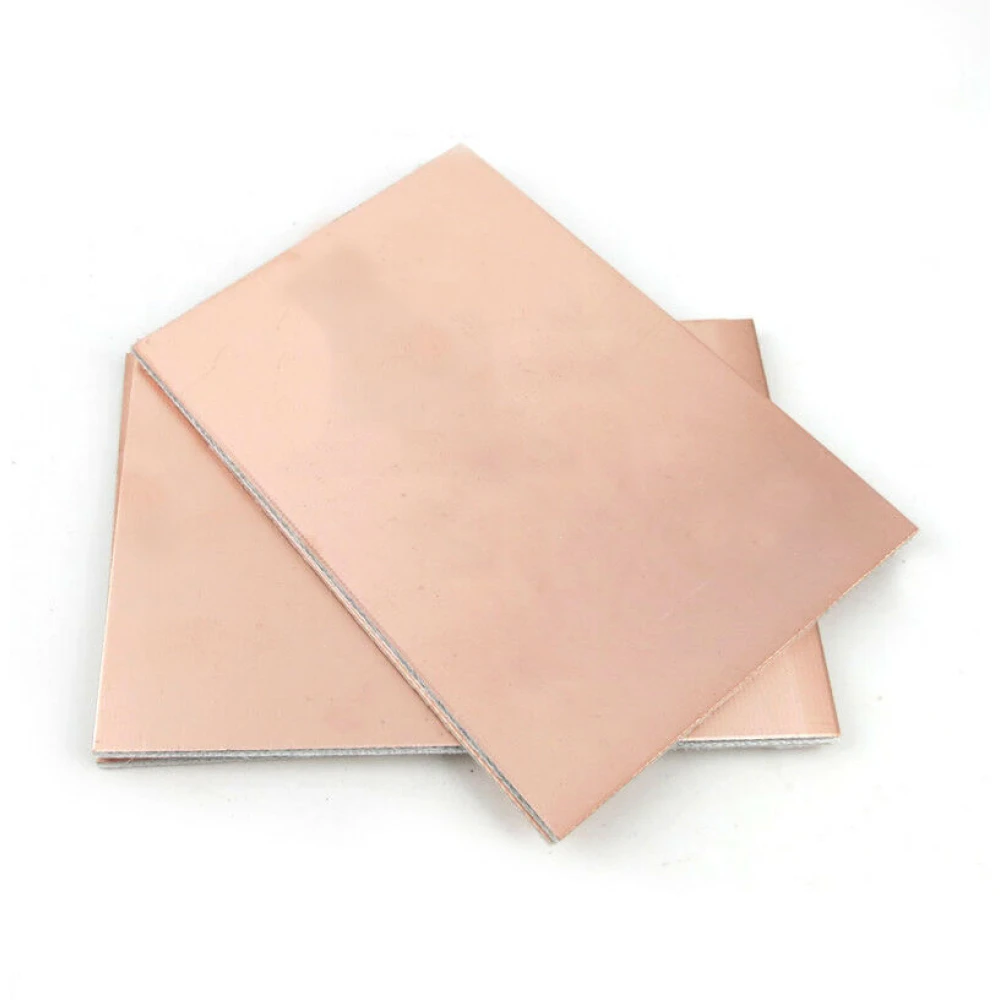

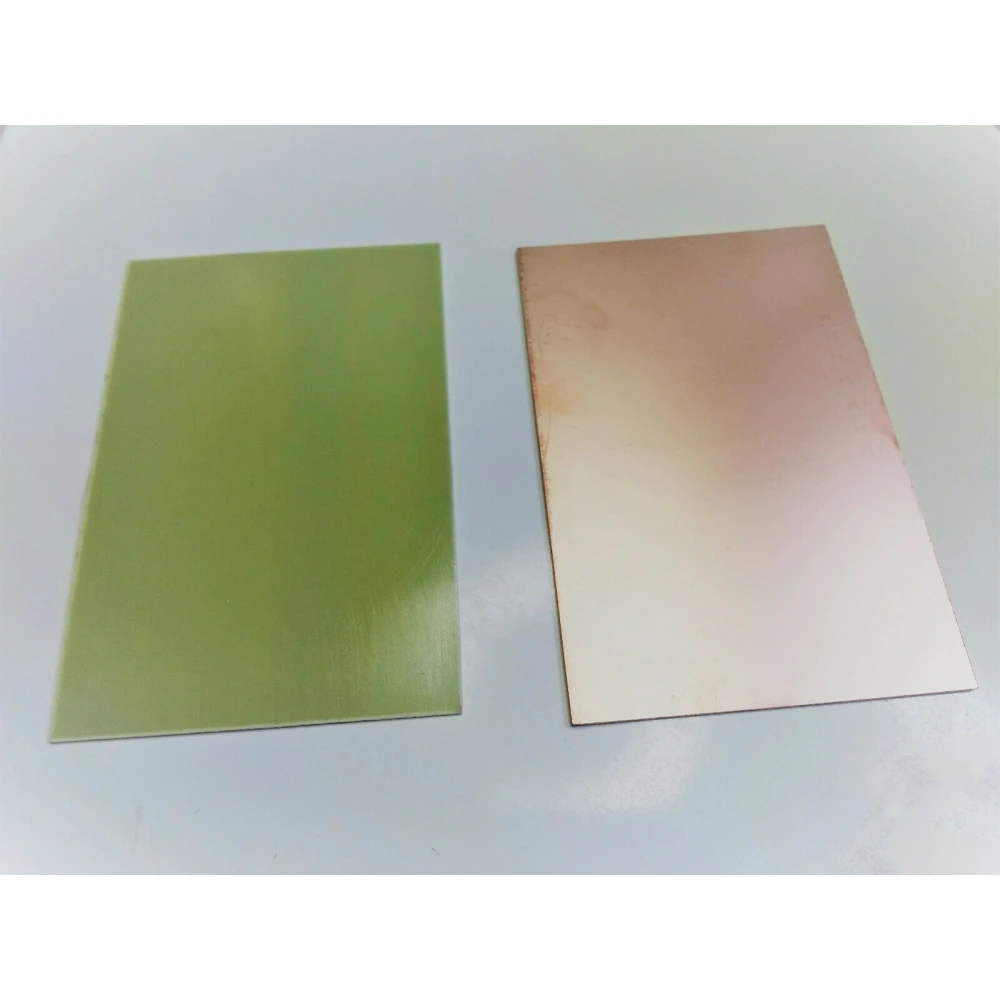

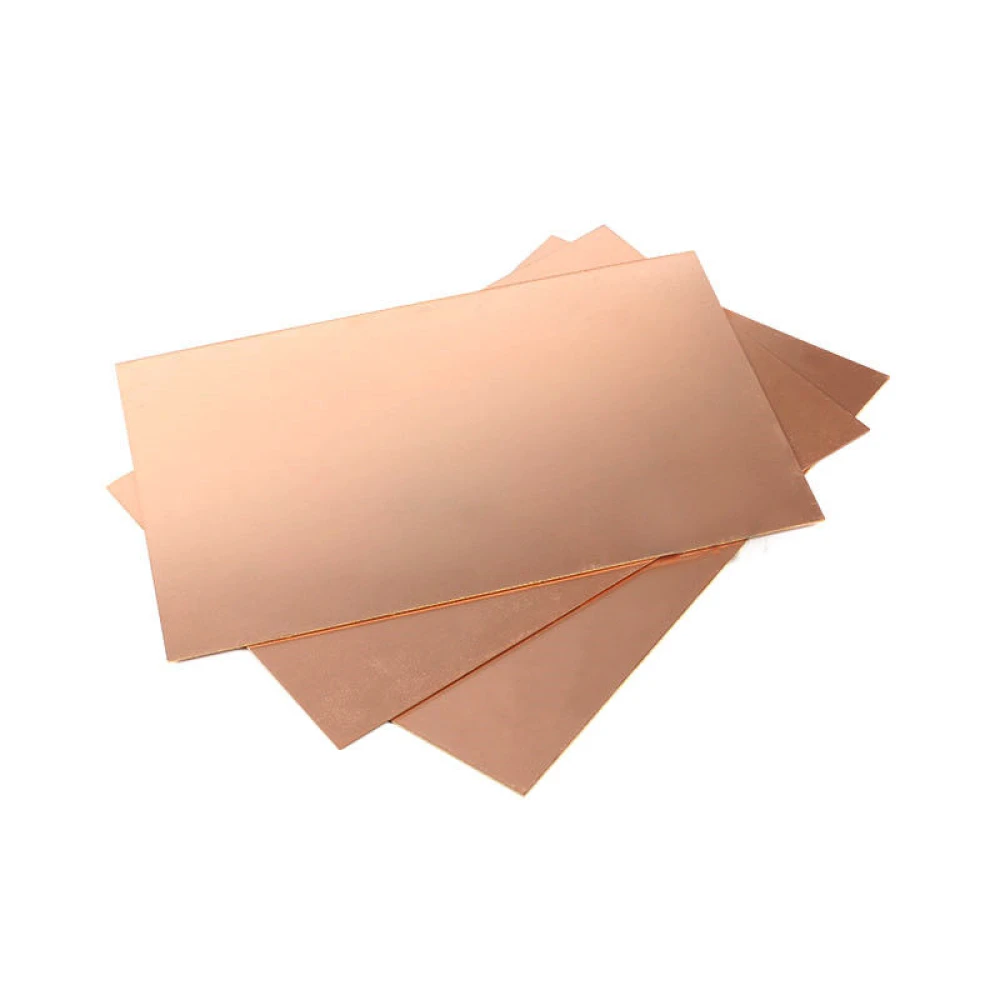

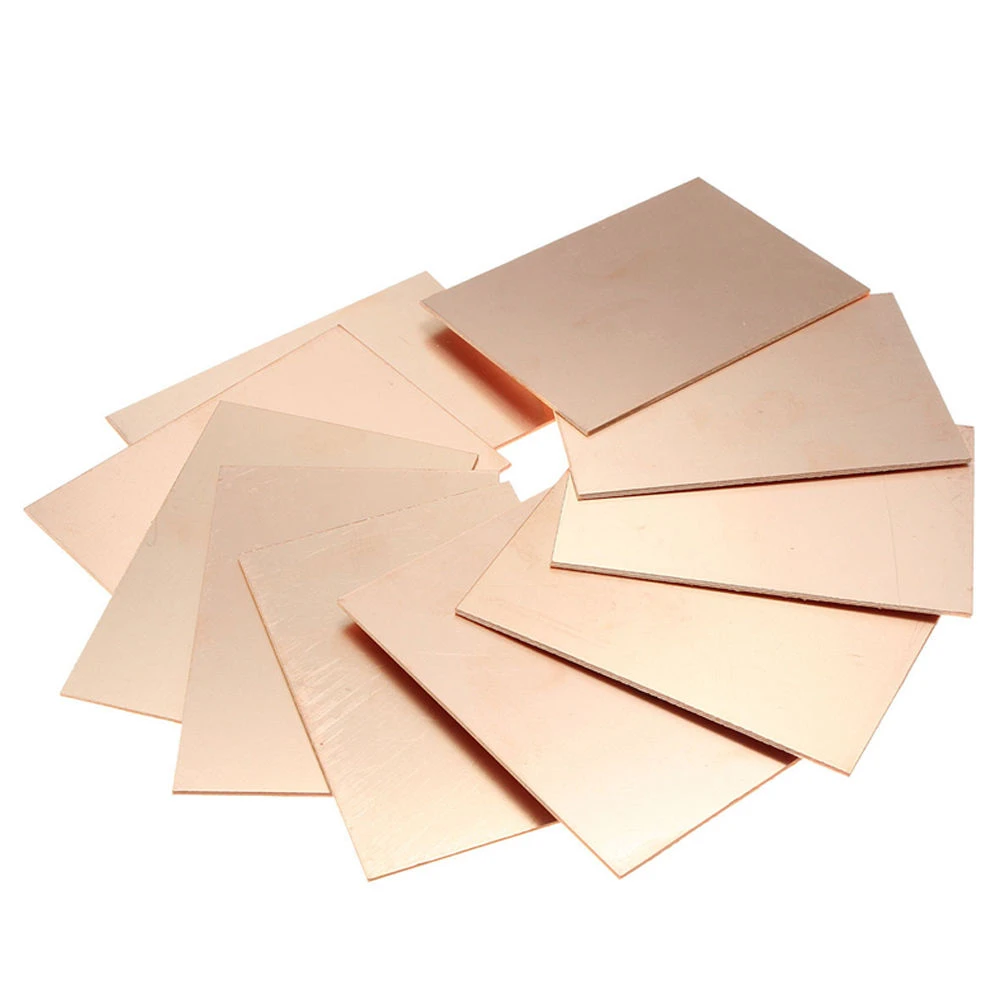

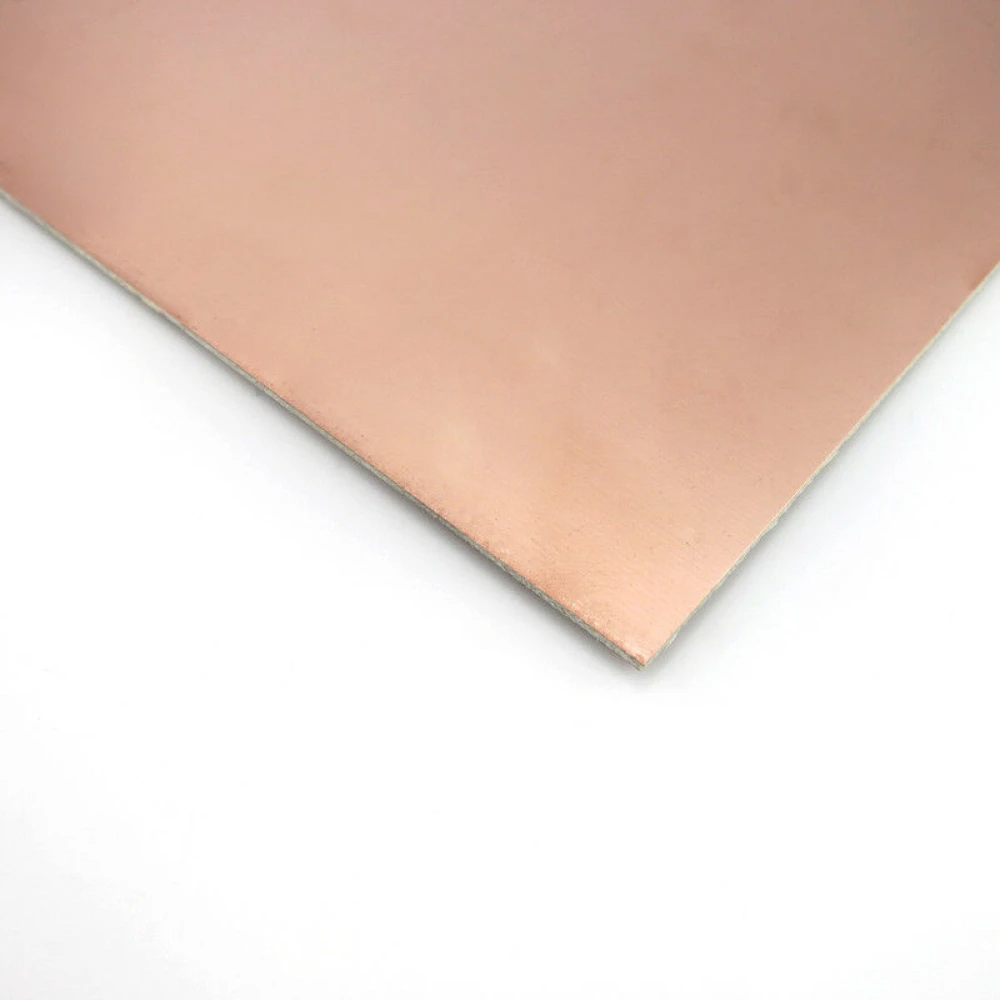

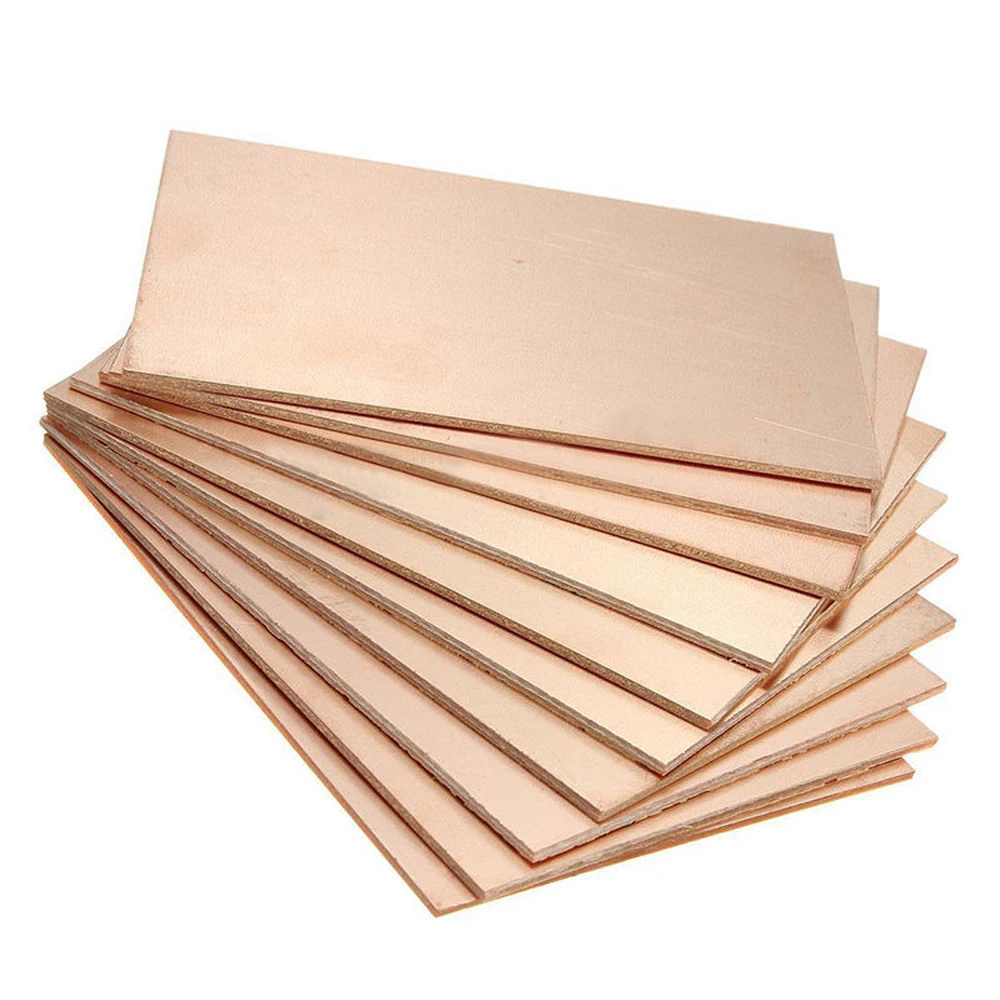

Placă PCB cu cupru 15x20cm o față din fibră de sticlă FR4 pentru proiecte DIY
Marcă: satkit
13,04lei
TVA inclus (Fără TVA: 10,96 lei)
Au mai rămas doar 5 în stoc - comandă acum!
Livrare standard
Mar, Iun 16 - Joi, Iun 18
Livrare expres
Vin, Iun 12 - Lun, Iun 15
Retur în 30 zile
Retur gratuit în 30 de zile
Tranzacție securizată
Share:
Livrare gratuită
Livrare de la 25 lei
Retururi ușoare
Politică de retur în 30 de zile
Plată securizată
Finalizare 100% securizată
Garanția calității
Doar produse originale
Placa PCB cu cupru 15x20cm o față de la satkit este o placă laminată fabricată din fibră de sticlă FR4, special concepută pentru realizarea de circuite imprimate în proiecte electronice DIY. Această placă de circuit imprimat pe o singură față are un strat de cupru care facilitează realizarea conexiunilor electrice sigure și durabile.
Caracteristici principale:
- Material: Fibră de sticlă FR4, recunoscută pentru rezistența mecanică și termică ridicată.
- Dimensiune: 15 x 20 cm, ideală pentru proiecte de dimensiuni medii.

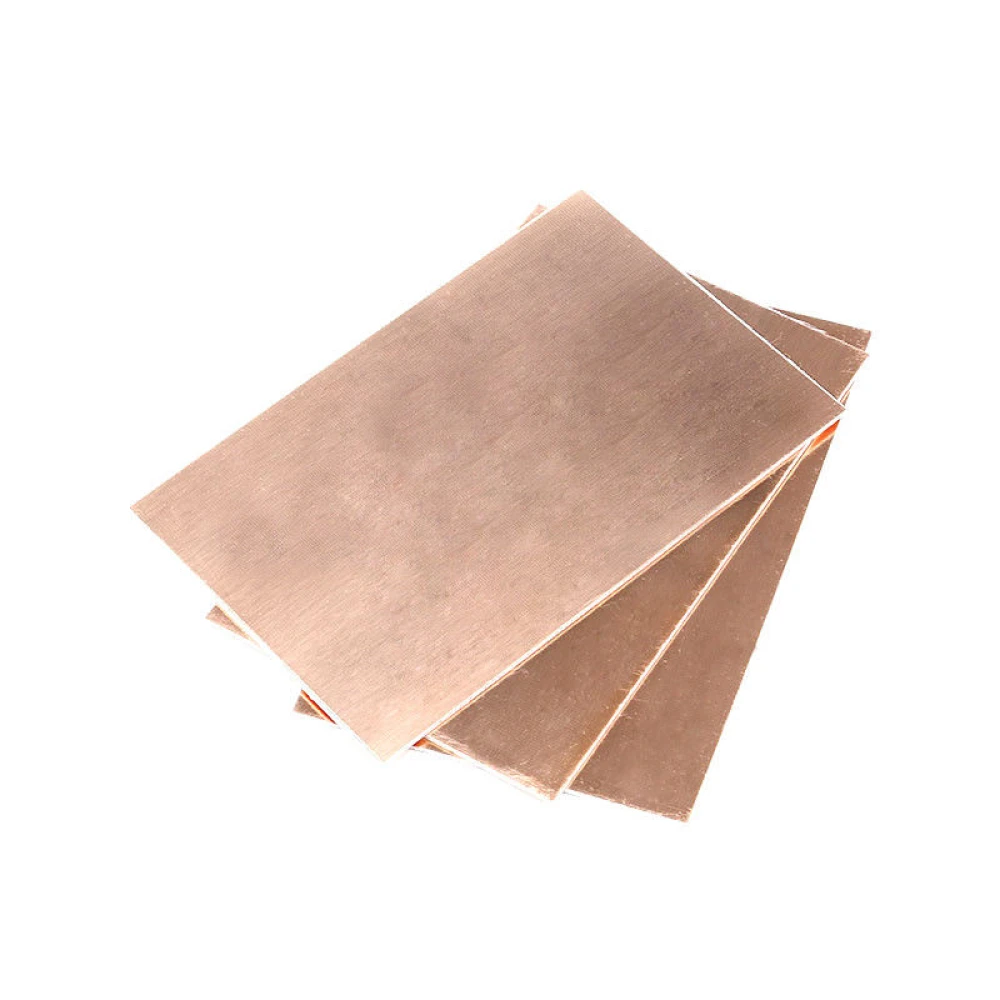

- Grosime: 1.5 mm, oferind rigiditate și stabilitate plăcii.
- Straturi: Un strat de cupru, perfect pentru circuite simple și cu cost redus.
- Finisaj: Strat de cupru pentru o conductivitate electrică excelentă.
Utilizări și aplicații:
Această placă PCB este ideală pentru amatori și profesioniști care doresc să își realizeze propriile circuite imprimate pentru proiecte electronice, prototipuri sau reparații. Dimensiunea și caracteristicile sale o fac potrivită pentru dispozitive electronice, experimente educaționale și dezvoltări DIY.
Compatibilitate:
Compatibilă cu tehnici comune de corodare și lipire pentru plăci PCB. Poate fi folosită cu componente electronice standard pentru montaj pe suprafață sau prin găuri, atâta timp cât designul este pentru o singură față.
Cu satkit, obții un produs fiabil care respectă standardele de calitate pentru electronica DIY. Profită de această placă PCB cu cupru 15x20cm o față pentru a crea circuite personalizate cu ușurință și precizie.
- Material FR4 din fibră de sticlă, rezistent și durabil
- Dimensiuni de 15 x 20 cm pentru proiecte medii
- Grosime de 1.5 mm pentru rigiditate sporită
- O singură față cu strat de cupru pentru conductivitate
- Ideală pentru proiecte DIY și prototipuri electronice
Întrebări și răspunsuri ale clienților
Ce avantaje are alegerea unei plăci PCB din FR4 fibră de sticlă cu o față de cupru față de alte alternative precum bachelita?
Placa din FR4 fibră de sticlă oferă o rezistență mecanică mai bună, toleranță termică mai mare și absorbție mai mică a umidității comparativ cu bachelita. Acest lucru permite o fiabilitate mai mare în prototipuri și circuite expuse la medii moderat agresive. Totuși, bachelita poate fi suficientă pentru montaje cu cost redus și cerințe electrice mai puțin exigente.
Care este grosimea exactă a cuprului și a FR4-ului pe această placă și cum afectează capacitatea de conducere a curentului?
Grosimea standard a cuprului pe aceste plăci este de obicei 35 µm (1 oz/ft²), deși poate varia în funcție de lot. FR4 are 1,5 mm. Un cupru de 35 µm permite conducerea unor curenți de până la 2-3 A pe o pistă lată fără supraîncălzire, cu condiția ca designul traseului să permită acest lucru. Pentru curenți mai mari sau disipare de căldură, este necesară o analiză detaliată.
Se poate tăia și perfora ușor placa pentru a o adapta la proiecte de dimensiuni și forme diferite?
Da, placa poate fi tăiată cu un ferăstrău de mână sau cu o unealtă rotativă și perforată cu burghie din carbură pentru FR4. Este necesară protecție respiratorie, deoarece praful de fibră de sticlă este iritant. Dimensiunile de 15 cm x 20 cm au o toleranță aproximativă de ±0,5 mm.
Se aplică vreo normă de siguranță sau clasificare pentru acest tip de material PCB?
Materialul FR4 folosit în PCB-uri respectă de obicei norma UL94-V0 de retardare a flăcării, ceea ce înseamnă că se autostinge după îndepărtarea sursei de incendiu. Totuși, este necesar să confirmați cu producătorul dacă această placă specifică are certificare UL. Nu este potrivită pentru aplicații de înaltă tensiune sau temperaturi peste 130°C.
Ce practici sunt recomandate pentru a prelungi durata de viață a plăcii și a evita oxidarea cuprului expus înainte de cositorire?
Se recomandă manipularea plăcii cu mănuși pentru a evita amprentele, depozitarea într-un loc uscat și ferit de agenți corozivi. Dacă nu va fi folosită imediat, aplicarea unui strat subțire de flux sau lac protector pe cupru poate reduce oxidarea. Realizarea procesului de cositorire sau lipire la scurt timp după corodare asigură o aderență mai bună.
Din ce material este făcută această placă PCB?
Placa este fabricată din fibră de sticlă FR4, cunoscută pentru rezistența și durabilitatea sa.
Care sunt dimensiunea și grosimea plăcii?
Placa măsoară 15 x 20 cm și are o grosime de 1.5 mm.
Este o placă pe o față sau pe două fețe?
Este o placă de circuit imprimat pe o singură față, cu strat de cupru.
Pentru ce tip de proiecte este potrivită această placă?
Este ideală pentru proiecte DIY, prototipuri și reparații electronice care necesită o placă pe o singură față.
Este compatibilă cu tehnici comune de corodare și lipire?
Da, este compatibilă cu tehnici standard de corodare și lipire pentru plăci PCB.
