Dacă repari electronică cu o oarecare regularitate, probabil ai deja mai multe tipuri de aliaj de lipit, flux, panglică de dezlipit și câteva vârfuri de rezervă pentru stație. Există însă un produs care rămâne aproape necunoscut chiar și printre cei care fac reparații de ani de zile: pasta de lipit cu bismut de temperatură joasă.
Nu este un înlocuitor al aliajului tradițional și nici nu este alegerea potrivită pentru orice îmbinare. Valoarea lui stă într-o singură caracteristică bine definită: se topește la o temperatură considerabil mai mică decât aliajele obișnuite.
Una dintre compozițiile cel mai frecvent folosite este Sn42Bi58, formată din 42 % cositor și 58 % bismut. Punctul de topire este în jur de 138 °C. Ca să înțelegi diferența în practică:
| Aliaj | Se topește la | Diferență |
|---|---|---|
| Sn42Bi58 (cositor-bismut) | 138 °C | — |
| Sn63Pb37 (cu plumb) | 183 °C | 45 °C mai mult |
| SAC305 (fără plumb) | 217 °C | 79 °C mai mult |
Într-o reparație electronică, diferența asta poate însemna totul.
Vrei direct produsul, fără să citești tot articolul? Îl avem în două formate:

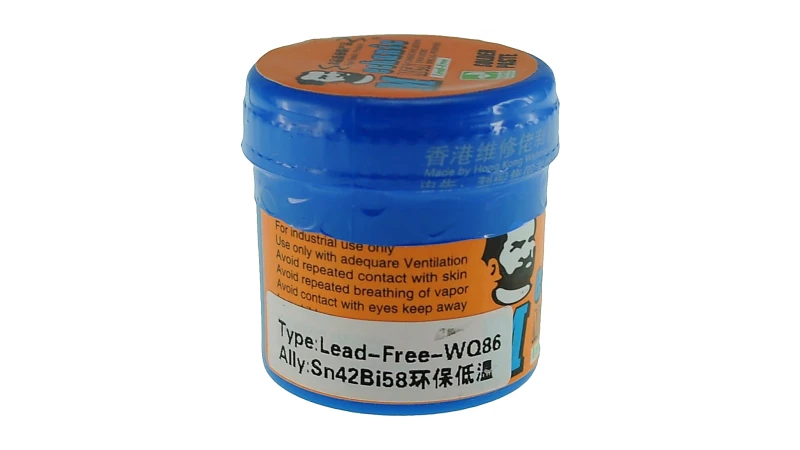

- Borcan 50 g Sn42Bi58 — formatul standard pentru bancul de lucru
- Seringă 40 g cu bismut — mai comodă când vrei să dozezi exact cantitatea necesară
Ce îl face special pe aliajul cu bismut?
Sn42Bi58 este un aliaj eutectic. Asta înseamnă că trece din stare solidă în stare lichidă la o temperatură foarte precisă — în cazul acesta, aproximativ 138 °C.
Dincolo de explicația metalurgică, ce contează cu adevărat este ce poți face cu el pe o placă electronică: poți lucra cu mai puțină căldură și mai puțin stres termic asupra PCB-ului.
Asta devine cu adevărat important când ai componente sensibile, conectori din plastic, plăci foarte subțiri, LED-uri, adezivi sau zone unde prea multă căldură poate ridica un pad ori deteriora placa în sine.
Și deși mulți cumpără acest produs gândindu-se strict la lipire la temperatură joasă, aplicația lui cea mai utilă este, de obicei, alta.
Trucul care schimbă complet modul în care dezlipești
Aici începe să devină cu adevărat interesant.
Imaginează-ți că trebuie să scoți un conector HDMI, USB, USB-C, un integrat cu multe picioare sau orice altă componentă cu mai multe puncte de lipit. Problema nu este, de obicei, să topești o singură îmbinare. Problema este să menții toate îmbinările topite în același timp.
Încălzești o zonă, treci la următoarea și când ajungi la celălalt capăt prima s-a solidificat deja. Soluția clasică este să crești temperatura și să dai mai mult aer cald. Merge, dar crește și riscul de a deteriora placa.
Cu Sn42Bi58 poți face altceva. Aplici o cantitate mică peste îmbinările existente și lași cele două aliaje să se amestece. Prin adăugarea bismutului, punctul de topire al amestecului scade considerabil: îmbinarea rămâne lichidă mai mult timp și componenta poate fi retrasă mult mai ușor.
De multe ori diferența este surprinzătoare. Un conector care părea lipit definitiv de PCB poate ieși aproape fără efort.
Pentru asta, seringa este de obicei mai practică decât borcanul: aplici o picătură minimă în fiecare punct fără să umpli jumătate din placă.
Dacă trebuie să forțezi, ceva nu e bine
Aceasta este probabil una dintre regulile cele mai importante la dezlipit componente.
Dacă trebuie să tragi cu forță de un conector sau să ridici un integrat cu pârghie, înseamnă că cel puțin o îmbinare este încă solidă. Și de acolo încep problemele: pad-uri smulse, trasee deteriorate, via-uri rupte și conectori deformați.
Folosirea unui aliaj de temperatură joasă ajută tocmai la evitarea acestei situații. Scopul nu este să smulgi componenta. Scopul este să ai toate îmbinările ei în stare lichidă, ca să o poți retrage fără efort.
Mai puțină căldură înseamnă mai puțin risc pentru placă
Căldura este necesară pentru lipit și dezlipit, dar este și una dintre principalele cauze de deteriorare în timpul unei reparații.
Plăcile moderne pot avea multe straturi de cupru și plane mari de masă care absorb o cantitate enormă de energie. Ajungi în situația clasică: apropii vârful și parcă îmbinarea nu vrea să se topească. Mărești temperatura. Continui să încălzești. Și în timp ce încerci să lucrezi pe un punct anume, toată zona PCB-ului se supraîncălzește.
Cu un aliaj de temperatură joasă poți reduce acel stres termic și evita probleme precum pad-uri ridicate, deformări ale plasticului, deteriorarea adezivilor, delaminarea PCB-ului sau supraîncălzirea componentelor din jur.
În reparații nu contează doar temperatura afișată pe ecranul stației. Contează și cât timp aplici acea temperatură. De aceea ajută mult să lucrezi cu un preîncălzitor dedesubt și să protejezi ce e în jur cu bandă Kapton.
Unde este cu adevărat util?
Conectori USB, HDMI și USB-C
Sunt unul dintre exemplele cele mai clare. Au destule puncte de lipit și, în multe cazuri, ancore metalice mari conectate la masă. Să menții totul topit simultan poate fi dificil, iar o cantitate mică de Sn42Bi58 poate face retragerea mult mai simplă.
Integrate SMD
Poate fi folosit și pentru a retrage componente cu multe picioare. Ideea este aceeași: distribui aliajul pe conexiuni și obții că toate rămân lichide suficient timp.
Ecrane de blindaj
Capacele metalice lipite direct pe placă pot fi și ele dificile de scos, pentru că au mai multe puncte de lipit distanțate între ele. Reducerea punctului de topire ajută mult.
Plăci și componente sensibile la căldură
Plăci flexibile, PCB-uri subțiri, componente lângă plastic, module electronice mici sau zone cu adezivi sunt candidați buni pentru lucrul la temperatură mai mică.
Reparații iluminat LED
LED-urile sunt componente destul de sensibile la exces de temperatură. Un aliaj de temperatură joasă poate fi util când vrei să minimizezi stresul termic în timpul unei reparații.
Pasta și bara Sn42Bi58 nu sunt același lucru
Pe internet găsești Sn42Bi58 în diverse formate: pastă, sârmă, lame, bile, bare și lingouri mici. Uneori barele atrag atenția prin prețuri destul de ridicate. Sunt același lucru?
Aliajul metalic poate fi identic, dar produsul nu este.
O bară Sn42Bi58 este practic metal solid format din cositor și bismut în acea proporție. Pasta conține particule fine din același aliaj amestecate cu flux și alți agenți care permit aplicarea ușoară. Flux-ul ajută la eliminarea oxizilor și facilitează umectarea corectă a suprafețelor metalice.
Pentru reparații electronice, pasta este de obicei formatul cel mai comod, pentru că poți aplica cantități foarte mici exact acolo unde ai nevoie. De aceea cele două referințe pe care le avem — borcanul de 50 g și seringa de 40 g — sunt ambele în format pastă.
138 °C nu înseamnă că setezi stația la 138 °C
Aceasta este o greșeală destul de frecventă.
Faptul că Sn42Bi58 se topește la 138 °C nu înseamnă că trebuie să setezi stația exact la acea temperatură. Vârful transferă căldură continuu spre componentă, spre trasee și spre toată masa de cupru din jur. Dacă setezi stația aproape la fel ca punctul de topire, transferul termic va fi extrem de lent.
Temperatura reală de lucru trebuie să fie mai mare. Ce contează este să găsești un punct unde aliajul se topește rapid și poți retrage căldura cât mai repede. De multe ori este mai bine să lucrezi câteva secunde la o temperatură puțin mai ridicată decât să menții mult timp o temperatură prea mică.
Și atenție la vârf: dacă este oxidat și nu prinde aliaj, transferă căldura mult mai prost și vei crește temperatura inutil. O pastă de recondiționat vârfuri rezolvă asta în câteva secunde.
Atunci de ce să nu folosești Sn42Bi58 pentru orice?
Pentru că are și dezavantaje. Aliajele cu conținut ridicat de bismut sunt în general mai fragile și mai puțin ductile decât alte aliaje de lipit.
Pentru multe aplicații asta nu contează. Trebuie însă luat în calcul atunci când o îmbinare va fi supusă la șocuri, vibrații, încovoieri sau solicitări mecanice repetate.
De aici vine o situație care la prima vedere pare contradictorie: Sn42Bi58 poate fi excelent pentru a retrage o componentă dintr-un telefon mobil, dar asta nu înseamnă că vrei să-l folosești pentru toate îmbinările definitive din același telefon.
Una este să-l folosești ca instrument de ajutor în timpul unei reparații. Alta este să decizi ce aliaj rămâne ca îmbinare finală — acolo vei merge de obicei pe un Sn63/Pb37 sau pe o pastă fără plumb convențională, după caz.
Atenție mare dacă placa are îmbinări cu plumb. Amestecând bismut cu anumite aliaje care conțin plumb se pot forma compoziții Sn-Bi-Pb cu puncte de topire extrem de scăzute, în jur de 96 °C la anumite proporții. Asta poate fi problematic dacă acel amestec rămâne ca parte dintr-o îmbinare definitivă.
De aceea, atunci când folosești Sn42Bi58 pentru a facilita dezlipirea, o bună practică este să îndepărtezi ulterior resturile cu panglică de dezlipit, să cureți bine pad-urile și să faci noua îmbinare cu aliajul potrivit.
Este deosebit de important de reținut în cazul echipamentelor vechi sau al plăcilor care au mai trecut prin reparații: de multe ori nu știi ce aliaj a folosit cel care a lucrat înainte pe acea placă.
Aliajul cu bismut este conform RoHS?
Aliajul Sn42Bi58 nu conține plumb. Nici cositorul și nici bismutul nu fac parte din substanțele restricționate de Directiva RoHS, astfel că această compoziție este folosită pe scară largă ca aliaj fără plumb în aplicații compatibile RoHS.
Trebuie însă să facem distincție între compoziția unui aliaj și certificarea concretă a unui produs. Pentru a afirma că o anumită referință comercială este certificată RoHS, este necesară documentația corespunzătoare din partea producătorului.
La nivel de compoziție, Sn42Bi58 este un aliaj fără plumb, potrivit pentru aplicații care necesită lipire la temperatură joasă.
Cum îl folosești mai eficient
Nu trebuie să acoperi toată placa cu pastă. Pentru a facilita dezlipirea, de obicei este suficient să adaugi o cantitate mică și să o amesteci bine cu aliajul existent.
Este important și să o distribui uniform. Dacă retragi un conector cu veinte puntos și nouăsprezece sunt lichide dar una rămâne solidă, acel singur punct poate smulge un pad.
Un alt sfat important: folosește flux când este nevoie. Uneori se încearcă rezolvarea oricărei probleme prin creșterea temperaturii, când câteva picături de flux bun pot îmbunătăți considerabil umectarea și transferul termic. Dacă lucrezi cu aliaje fără plumb, RMA-223 este cel care le menționează explicit.
După ce ai folosit Sn42Bi58 ca ajutor pentru retragerea unei componente, curăță bine zona: panglică de dezlipit pentru a elimina amestecul anterior, și alcool izopropilic cu o perie antistatică pentru a lăsa pad-urile curate înainte de noua lipire.
Și, ca la orice lucrare de lipire electronică, este recomandat să folosești un sistem de extracție a fumului. Faptul că un aliaj nu conține plumb nu înseamnă că este bine să respiri vaporii generați de flux.
Un produs pe care probabil îl vei folosi mai mult pentru dezlipit decât pentru lipit
Acesta este poate cel mai curios lucru legat de aliajul cu bismut. Se vinde ca aliaj de lipit la temperatură joasă, dar pentru mulți tehnicieni ajunge să devină în principal un instrument de dezlipire.
Nu înlocuiește aliajul pe care îl folosești în mod obișnuit. Nu are sens să-l folosești în orice reparație. Pur și simplu rezolvă foarte bine o problemă specifică.
Când ai în față un conector care pare imposibil de scos, o componentă înconjurată de plastic sau un PCB care absoarbe toată căldura pe care i-o dai, să ai la îndemână un aliaj Sn42Bi58 poate schimba complet felul în care lucrezi.
Este unul dintre acele consumabile care pot sta săptămâni întregi în bancul de reparații. Până vine acea reparație complicată și îți amintești că îl ai.
Atunci înțelegi de ce aliajul cu bismut merită un loc alături de flux, panglica de dezlipit și aliajul obișnuit.
