Generator de funcții arbitrare 6MHz 2 canale FY3206S FeelTech
Marcă: FeelTech
TVA inclus (Fără TVA: 283,86 lei)
Reduceri la cantitate
| Cantitate | Preț | Salvează |
|---|---|---|
| 2+ | 324,28 lei | -4% |
| 10+ | 317,53 lei | -6% |
| 20+ | 297,26 lei | -12% |
Generatorul de funcții arbitrare 6MHz 2 canale FY3206S de la FeelTech este un instrument avansat, conceput pentru generarea precisă a semnalelor electronice cu două canale independente. Acest generator DDS (Direct Digital Synthesis) permite crearea de forme de undă sinusoidale, pătrate, triunghiulare, dinte de fierăstrău, arbitrare și modulate (AM, FM), cu control total asupra amplitudinii, frecvenței, offsetului și fazei.
Datorită tehnologiei cu circuit integrat CMOS și a unui microprocesor de mare viteză, împreună cu un oscilator activ cu cristal, oferă stabilitate și precizie excepționale în generarea semnalelor, cu o rezoluție a frecvenței de până la 10 mHz și o precizie de ±5×10-6.
Caracteristici principale
- Două canale de ieșire independente (CH1 și CH2) cu ieșire de mare viteză.
- Frecvența maximă pentru undă sinusoidală și pătrată: 6 MHz.
- Forme de undă disponibile: sinusoidală, pătrată (cu factor de umplere reglabil între 0.1% și 99.9%), triunghiulară, dinte de fierăstrău, arbitrară, puls comun, zgomot, electrocardiogramă, AM și FM.
- Amplitudine de ieșire ≥ 20 Vp-p (fără sarcină) cu impedanță de ieșire de 50 ohmi ±10%.

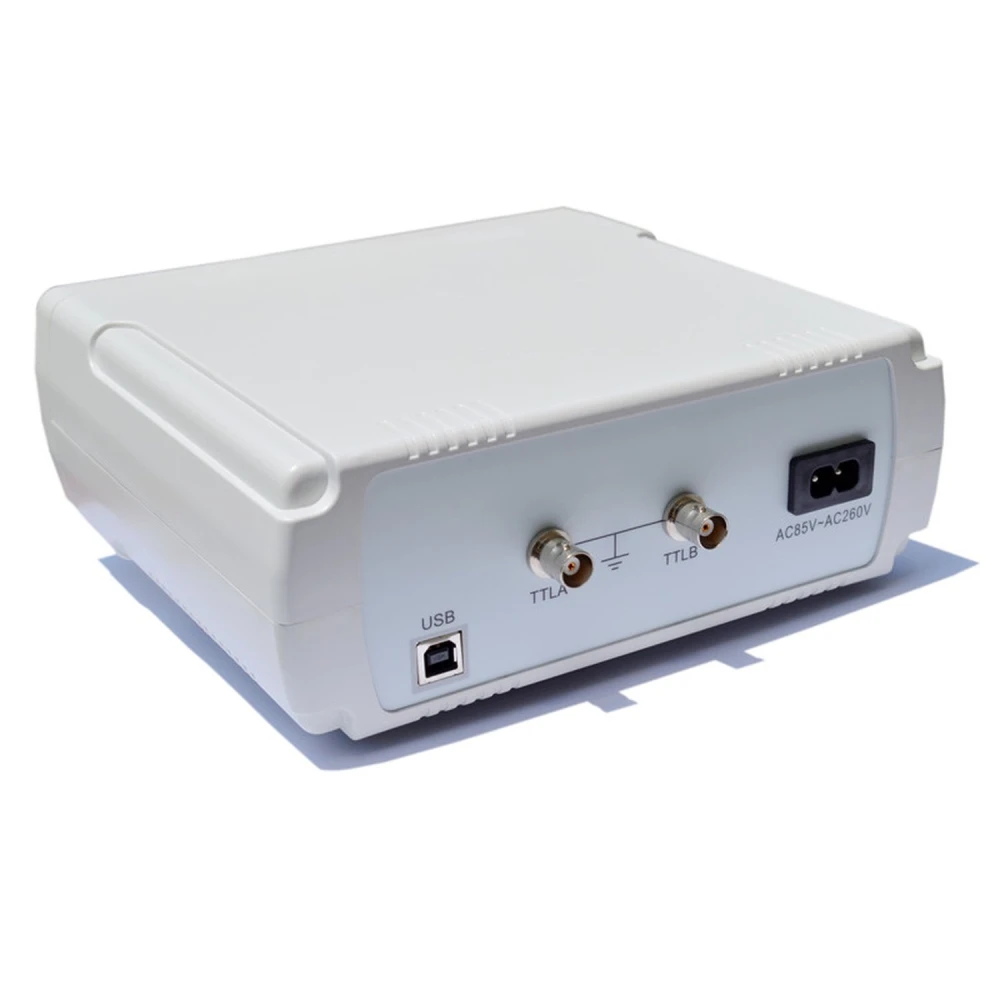

- Ieșire TTL sincronizată pentru ambele canale, cu fază reglabilă și nivel electric > 3.3 Vp-p.
- Frecvențmetru încorporat cu interval de măsurare de la 1 Hz la 100 MHz pentru semnale interne și externe.
- Funcție de sweep în CH1 cu moduri liniar și logaritmic, cu interval și viteză reglabile.
- Memorie pentru salvarea a până la 20 de configurații personalizate.
- Control digital complet prin butoane și rotiță, cu ecran LCD1602 în limba engleză.
- Rată de eșantionare de până la 250 MSa/s și generator de formă de undă pe 12 biți pentru distorsiuni reduse.
- Dimensiuni compacte: 200 x 190 x 90 mm și greutate aproximativă de 500 g.
Aplicații tipice
Acest generator este ideal pentru:
- Inginerie electronică și dezvoltarea circuitelor.
- Laboratoare de cercetare și testarea dispozitivelor electronice.
- Linii de producție pentru teste funcționale și calibrare.
- Predare și formare în electronică și telecomunicații.
Compatibilitate și accesorii
Include cablu de alimentare, cablu USB pentru conectare la PC, cleme de tip Q9 și CD cu software și manual. Compatibil cu sisteme care necesită semnale arbitrare și funcții de sweep pentru teste avansate.
Notă: În prezent, acest produs nu este disponibil în stoc. Puteți solicita notificare pentru reaprovizionare.
- Generator DDS cu 2 canale și frecvență maximă de 6 MHz
- Forme de undă: sinusoidală, pătrată, triunghiulară, dinte de fierăstrău, arbitrară, AM, FM
- Frecvențmetru integrat cu interval până la 100 MHz
- Control digital cu ecran LCD1602 și memorie pentru 20 de configurații
- Funcție de sweep liniar și logaritmic reglabilă în CH1
- Precizie și stabilitate ridicate cu oscilator activ cu cristal
- Ieșire TTL sincronizată cu fază reglabilă
- Rată de eșantionare de 250 MSa/s și generator pe 12 biți pentru distorsiuni reduse
- Dimensiuni compacte și greutate redusă pentru manevrare ușoară
- Include cabluri, cleme și software pentru conectare și control
Întrebări și răspunsuri ale clienților
Care sunt formele de undă pe care le poate genera FY3206S-6MHz și pentru ce aplicații specifice sunt utile?
FY3206S-6MHz poate genera unde sinusoidale, pătrate, triunghiulare, dinte de fierăstrău și forme de undă arbitrare programabile. Undele sinusoidale sunt ideale pentru testarea echipamentelor audio și a filtrelor; cele pătrate sunt folosite în simulare digitală sau testarea ceasurilor logice; cele triunghiulare/dinte de fierăstrău sunt utilizate în circuite de modulare și control, iar cele arbitrare permit emularea unor semnale complexe specifice, esențiale pentru module analogice sau proiecte personalizate.
Ce interfață de ieșire și ce niveluri de amplitudine oferă generatorul și cum se conectează la alte instrumente de laborator?

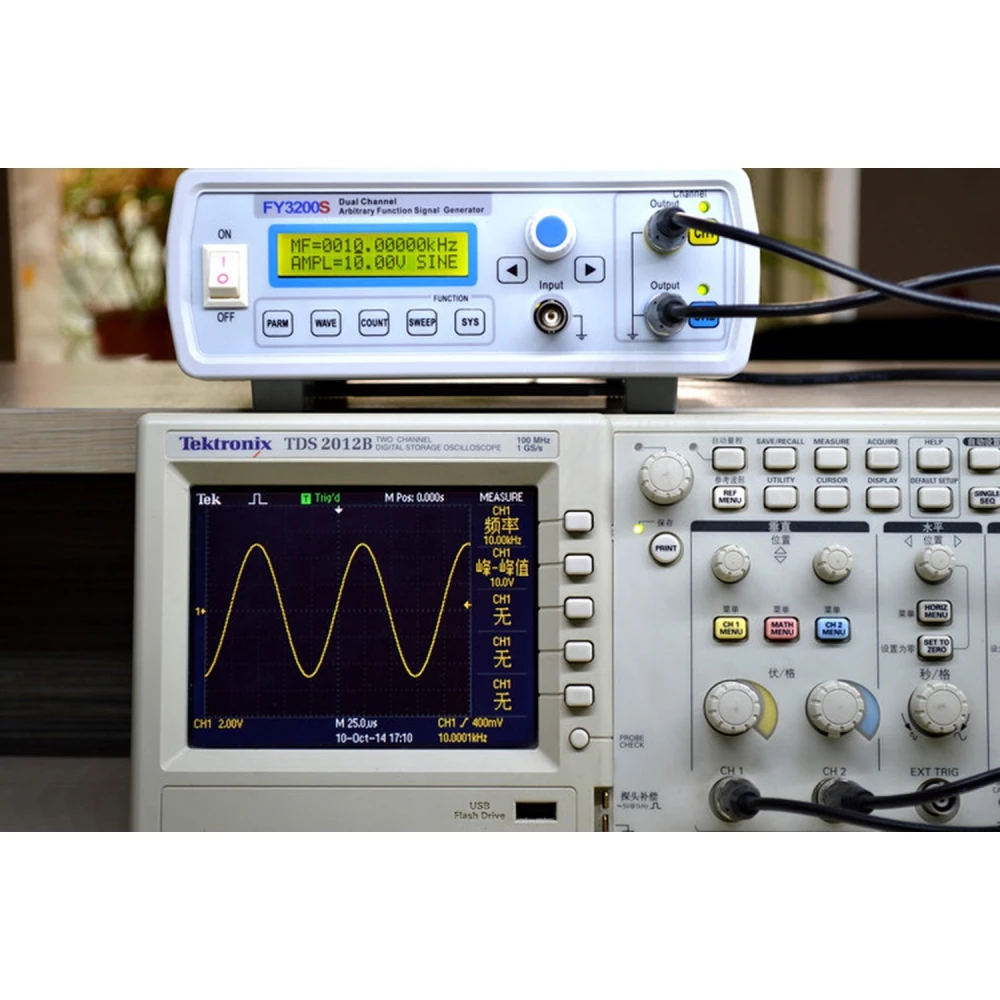

Generatorul dispune de ieșiri standard de tip BNC și admite niveluri de semnal reglabile până la ±10 Vpp în sarcină cu impedanță mare (aproximativ 50 Ω). Include ieșire TTL pentru sincronizare digitală. Acest lucru permite conectarea directă la osciloscoape, analizatoare sau echipamente de test compatibile cu intrări BNC, asigurând versatilitate în laboratoare educaționale și industriale.
Echipamentul necesită vreun software sau driver specific pentru încărcarea formelor de undă arbitrare și este compatibil cu sisteme Windows sau Mac?
Pentru încărcarea formelor de undă arbitrare se utilizează software-ul dedicat furnizat de producător, de obicei compatibil cu sisteme Windows (în mod normal Windows 7/8/10). Suportul nativ pentru macOS nu este garantat, astfel că utilizatorii de Mac ar avea nevoie de un mediu virtual sau de un sistem Windows. Driverul este de obicei inclus în pachet sau disponibil online.
Care sunt specificațiile electrice de alimentare și există toleranță la variații de tensiune?
FY3206S-6MHz funcționează de obicei cu o sursă externă de alimentare de 12 V DC, cu o marjă de toleranță de ±10 %. Consumul maxim este de regulă sub 10 W. Este important să nu depășiți valorile specificate pentru a evita deteriorarea sau funcționarea instabilă, mai ales în medii cu variații frecvente de tensiune.
Ce diferență tehnică principală are acest model față de alte generatoare DDS din aceeași gamă, precum FY3200S-10MHz?
Diferența cheie constă în frecvența maximă de ieșire: FY3206S-6MHz atinge 6 MHz pe sinus, în timp ce FY3200S-10MHz ajunge la 10 MHz. În plus, performanța în distorsiune și fidelitatea formei de undă sunt foarte similare între ele, dar modelul cu frecvență mai mare oferă mai multă marjă pentru aplicații RF sau nevoi de bandă mai largă. Dacă intervalul 0–6 MHz vă acoperă nevoile, 3206S este mai eficient ca preț și consum.
Care este frecvența maximă pe care o poate genera acest generator de funcții arbitrare?
Generatorul FY3206S poate genera semnale cu frecvență maximă de până la 6 MHz pentru undă sinusoidală, pătrată și triunghiulară.
Ce tipuri de forme de undă poate genera FY3206S?
Poate genera unde sinusoidale, pătrate (cu factor de umplere reglabil), triunghiulare, dinte de fierăstrău, arbitrare, impulsuri, zgomot, electrocardiogramă, AM și FM.
Are funcție de măsurare a frecvenței?
Da, include un frecvențmetru cu interval de măsurare de la 1 Hz până la 100 MHz pentru semnale interne și externe.
Poate fi controlat prin computer?
Da, fiecare funcție poate fi ajustată de pe computer prin software-ul inclus și conexiune USB.
Este disponibil pentru cumpărare imediată?
În prezent, produsul este epuizat și nu este disponibil pentru cumpărare imediată, dar puteți solicita notificare pentru reaprovizionare.
