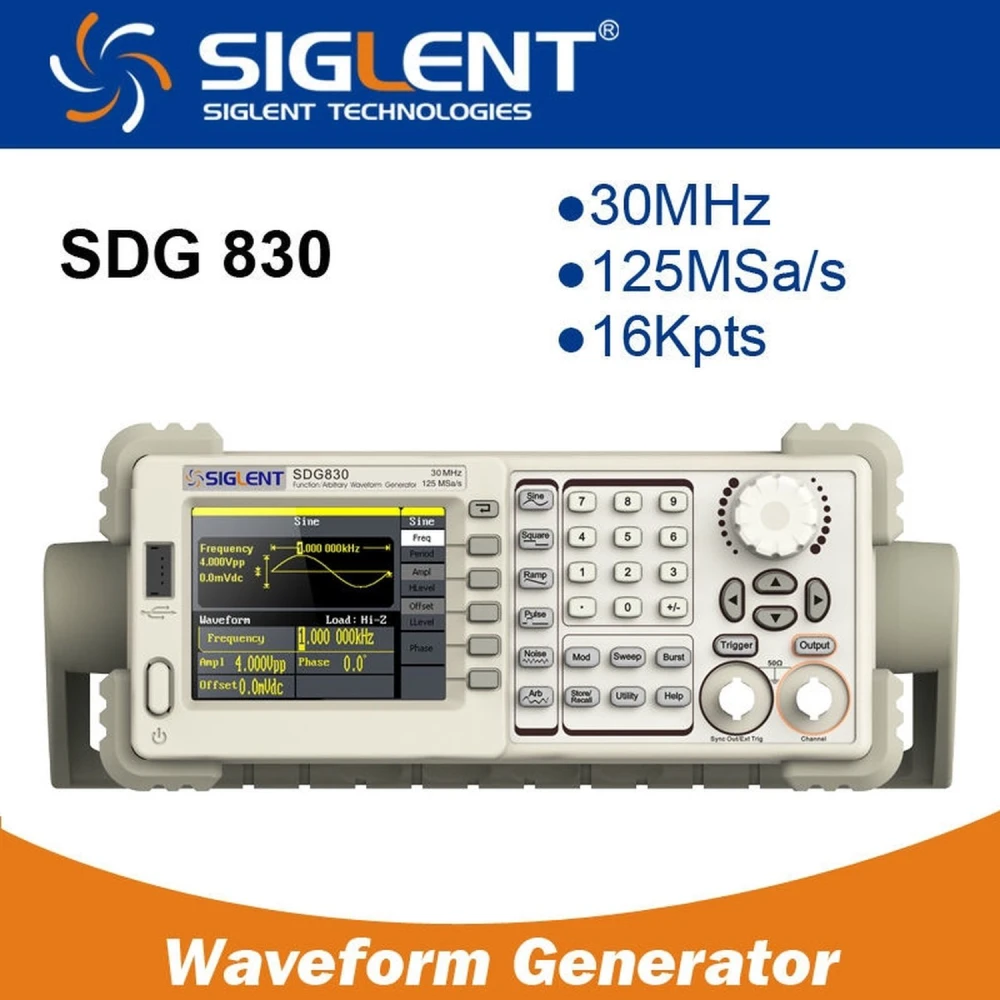

Generator de funcții arbitrare Siglent SDG830 30MHz pentru aplicații electronice
Marcă: Siglent
TVA inclus (Fără TVA: 1.030,86 lei)
Reduceri la cantitate
| Cantitate | Preț | Salvează |
|---|---|---|
| 2+ | 1.177,65 lei | -4% |
| 10+ | 1.153,12 lei | -6% |
| 20+ | 1.104,05 lei | -10% |
Generatorul de funcții arbitrare Siglent SDG830 30MHz este un instrument de măsură avansat, conceput pentru a oferi semnale precise și versatile în aplicații electronice. Acest dispozitiv are o frecvență maximă de ieșire de 30MHz și o rată de eșantionare de 125 MSa/s, ceea ce garantează o calitate ridicată în generarea semnalelor.
Echipat cu tehnologia inovatoare EasyPulse, SDG830 poate genera impulsuri cu fluctuații reduse și fronturi de urcare și coborâre rapide, indiferent de frecvența de operare. În plus, permite reglarea amplă și precisă a factorului de umplere, a frontului și a lățimii impulsului, depășind ca performanță alte generatoare de semnal DDS similare.
Caracteristici principale
- Tehnologie DDS avansată cu rată de eșantionare de 125 MSa/s și rezoluție verticală de 14 bits.
- Ieșire pe un singur canal cu 5 forme de undă standard și 46 de forme de undă arbitrare încorporate, inclusiv DC.
- Funcții complete de modulare: AM, DSB-AM, FM, PM, FSK, ASK, PWM, sweep liniar/logaritmic și burst.
- Tehnologie inovatoare EasyPulse pentru impulsuri cu fluctuații reduse și fronturi rapide.
- Interfețe USB standard pentru conectare și stocare, compatibil cu actualizări de software.
- 10 spații de stocare nevolatile pentru forme de undă arbitrare personalizate.
- Compatibil cu osciloscoape digitale SIGLENT pentru integrare și analiză avansată.
- Software EasyWave pentru editarea puternică a formelor de undă arbitrare.
Specificații tehnice
- Model: SDG830
- Frecvență maximă de ieșire: 30MHz
- Canale de ieșire: 1
- Rată de eșantionare: 125 MSa/s
- Lungime de undă: 16 kpts
- Rezoluție de frecvență: 1 µHz
- Rezoluție verticală: 14 bits
- Forme de undă disponibile: Sinusoidală, pătrată, rampă, impuls, gaussiană, zgomot alb gaussian, forme arbitrare
- Interval de frecvență pe formă de undă: Sinusoidală și pătrată de la 1 µHz la 30 MHz, impuls de la 500 µHz la 5 MHz, rampă/triunghiulară până la 300 kHz, zgomot alb cu lățime de bandă >30 MHz
- Funcții de modulare: AM, FM, PM, DSB-AM, FSK, ASK, PWM, sweep și burst
- Configurație standard: USB Host și dispozitiv USB
- Amplitudine: 4 mVpp la 20 Vpp (impedanță mare), 2 mVpp la 10 Vpp (50 ohmi)
Utilizări tipice
Acest generator este ideal pentru laboratoare de electronică, dezvoltarea și testarea circuitelor, educație tehnică și orice aplicație care necesită semnale precise și modulate. Capacitatea sa de a genera diverse forme de undă și modulații îl face potrivit pentru experimentare și diagnostic în electronică analogică și digitală.
Compatibilitate
Siglent SDG830 se integrează ușor cu osciloscoapele digitale SIGLENT, facilitând analiza comună a semnalelor. În plus, interfața USB permite conectarea la calculatoare pentru control și actualizare prin software specializat.
- Frecvență maximă de ieșire de 30MHz cu precizie ridicată
- Tehnologie EasyPulse pentru impulsuri cu fluctuații reduse și fronturi rapide
- Rată de eșantionare de 125 MSa/s și rezoluție verticală de 14 bits
- 5 forme de undă standard și 46 de forme arbitrare încorporate
- Funcții complete de modulare: AM, FM, PM, DSB-AM, FSK, ASK, PWM, sweep și burst
- Interfață USB pentru stocare și actualizare software
- 10 spații de stocare nevolatile pentru forme de undă personalizate
- Compatibil cu osciloscoape digitale SIGLENT
- Software EasyWave pentru editarea avansată a formelor de undă
Întrebări și răspunsuri ale clienților
Ce tipuri de forme de undă standard și arbitrare poate genera Siglent SDG830 și care este rezoluția acestora?
Siglent SDG830 poate genera 5 forme de undă standard (sinusoidală, dreptunghiulară, triunghiulară, puls și zgomot) și dispune de 46 de forme de undă arbitrare interne, inclusiv continuă (DC). Toate semnalele sunt generate cu o rezoluție verticală de 14 biți, ceea ce permite o fidelitate foarte bună a formelor de undă.
Ce include cutia SDG830 în ceea ce privește cablurile, sursele de alimentare și manualele?
În mod obișnuit, cutia SDG830 conține generatorul de funcții, un cablu de alimentare, un cablu USB, un manual tipărit sau pe CD și cel puțin un cablu BNC-BNC pentru conectare. De regulă nu include software fizic, dar EasyWave poate fi descărcat de la producător. Este recomandat să confirmați cu vânzătorul conținutul exact, deoarece echiparea poate varia în funcție de regiune.
Ce compatibilitate de interfață și sincronizare are SDG830 pentru integrarea cu alte instrumente, precum osciloscoapele?
SDG830 dispune de interfețe USB-Host și USB-Device pentru transfer de date, actualizări și control de la distanță de pe PC. Nu include conexiune LAN sau GPIB, dar este pe deplin compatibil cu osciloscoapele Siglent prin sincronizare prin portul USB, facilitând analiza comună a semnalelor în laborator.
Care sunt limitările operaționale și toleranțele cheie ale SDG830 în ceea ce privește frecvența, amplitudinea și precizia?
Frecvența maximă de ieșire este de 30 MHz pentru undele sinusoidale și mai mică pentru alte forme (consultați manualul). Amplitudinea maximă de ieșire este de 20 Vpp în sarcină deschisă și 10 Vpp în sarcină de 50 Ω. Precizia standard a frecvenței este de ±1 ppm, iar distorsiunea armonică totală pentru unda sinusoidală este sub 0,075% la 1 kHz, 20 Vpp. Valorile pot varia în funcție de modul de operare.
Ce garanții și opțiuni de service post-vânzare oferă Siglent pentru SDG830 și există piese de schimb sau suport pentru actualizări de firmware?
Siglent oferă, în general, o garanție standard de 3 ani pentru SDG830, care acoperă defectele de fabricație. Sunt disponibile suport tehnic, manuale online și descărcări gratuite de firmware. Piesele de schimb și reparațiile se gestionează prin distribuitori oficiali sau prin site-ul Siglent. Recomand înregistrarea produsului pentru activarea garanției și facilitarea actualizărilor viitoare.
Care este frecvența maximă de ieșire a generatorului Siglent SDG830?
Frecvența maximă de ieșire este de 30MHz.
Ce tipuri de forme de undă poate genera Siglent SDG830?
Poate genera forme de undă sinusoidală, pătrată, rampă, impuls, gaussiană, zgomot alb gaussian și forme arbitrare.
Generatorul are funcții de modulare?
Da, include funcții de modulare AM, DSB-AM, FM, PM, FSK, ASK, PWM, sweep liniar/logaritmic și burst.
Este compatibil cu alte echipamente de măsură?
Da, este compatibil cu osciloscoape digitale SIGLENT și se poate conecta prin USB pentru stocare și actualizare.
Câte canale de ieșire are acest generator?
Are un singur canal de ieșire.
