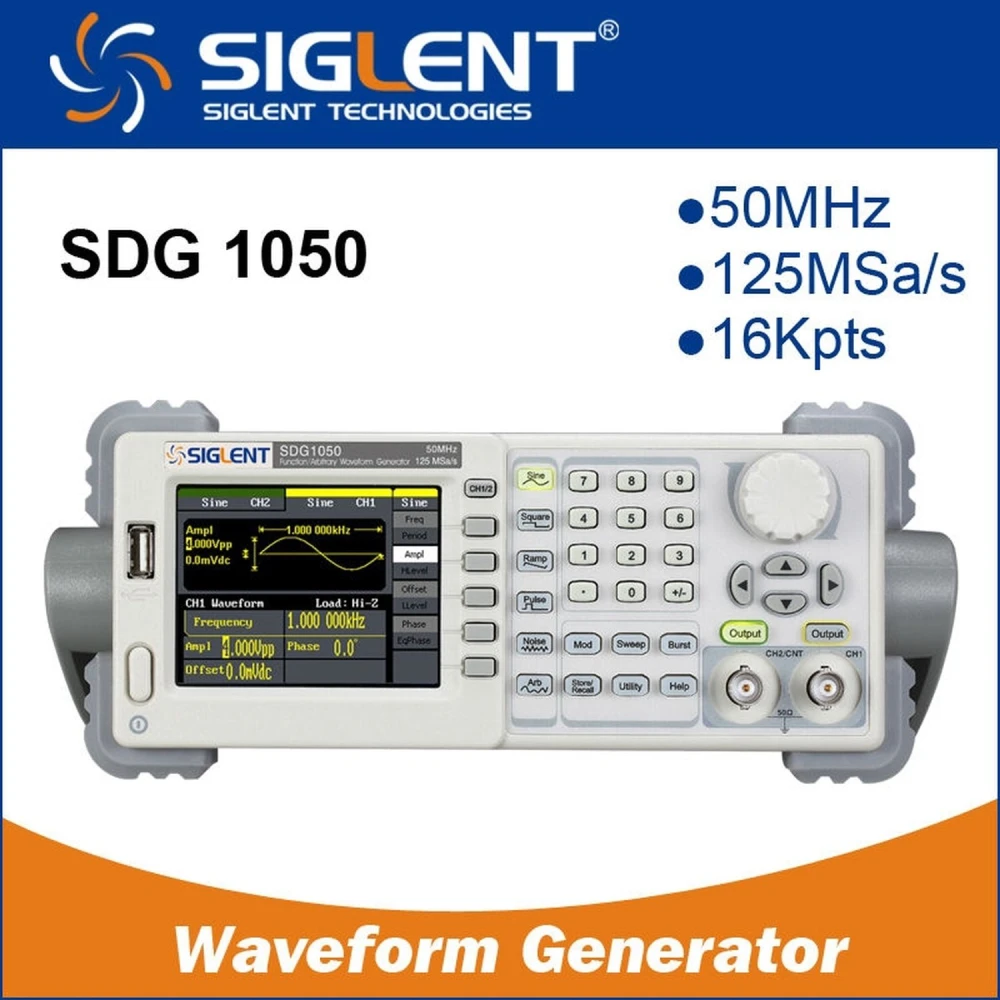

Generator de funcții arbitrare Siglent SDG1050 50MHz
Marcă: Siglent
TVA inclus (Fără TVA: 1.743,00 lei)
Reduceri la cantitate
| Cantitate | Preț | Salvează |
|---|---|---|
| 2+ | 1.991,20 lei | -4% |
| 10+ | 1.949,72 lei | -6% |
| 20+ | 1.866,75 lei | -10% |
Generator de funcții arbitrare Siglent SDG1050 50MHz este un echipament avansat conceput pentru a oferi semnale de înaltă calitate și precizie în aplicații electronice și de laborator. Datorită tehnologiei DDS (Direct Digital Synthesis) și a celor două ieșiri cu fază reglabilă, acest generator permite o varietate largă de forme de undă și modulații pentru a răspunde diferitelor nevoi tehnice.
Caracteristici principale:
- Frecvență maximă de ieșire de 50MHz, ideală pentru teste și dezvoltare în electronică.
- Rată de eșantionare de 125 MSa/s și rezoluție verticală de 14 bits pentru semnale precise.
- Lungime de undă de 16Kpts care permite generarea de forme de undă complexe și detaliate.
- Ieșire de 5 tipuri standard de forme de undă și 48 de forme arbitrare interne pentru versatilitate maximă.
- Contor de frecvență extins cu domeniu până la 200MHz pentru măsurători exacte.
- Funcții variate de modulație: AM, FM, PM, DSB-AM, FSK, ASK, PWM, Sweep și Burst pentru aplicații avansate.
- Conectivitate USB Host și Device, cu suport pentru stocare pe disc U și software compatibil.
- Compatibilitate cu osciloscoapele digitale din seria SDS1000 și control de la distanță opțional prin portul GPIB.
Specificații tehnice:
- Model: SDG1050
- Canale de ieșire: 2
- Rezoluție de frecvență: 1 μHz
- Forme de undă: sinus, pătrat, rampă, impuls, zgomot alb gaussian și 48 de forme arbitrare încorporate.
- Domeniu undă sinusoidală și pătrată: 1 μHz la 50MHz
- Domeniu impuls: 500 μHz la 5MHz
- Domeniu rampă: 1 μHz la 300KHz
- Zgomot alb gaussian cu lățime de bandă de 50MHz (-3dB)
- Funcții suplimentare: contor de frecvență de la 100 mHz la 200 MHz
- Dimensiuni: 229 mm x 105 mm x 281 mm
Utilizări tipice:
Acest generator este ideal pentru laboratoare de electronică, dezvoltare și testare de circuite, educație tehnică și proiecte care necesită semnale precise și modulate. Capacitatea sa de a genera mai multe forme de undă și modulații îl face potrivit pentru simularea semnalelor, testarea răspunsului dispozitivelor și experimentare avansată.
Compatibilitate:
Compatibil cu osciloscoapele digitale din seria SDS1000, ceea ce facilitează integrarea în sisteme de măsurare și control. În plus, portul USB și opțiunea de adaptor USB-GPIB permit o conectare ușoară și actualizarea firmware-ului.
- Tehnologie DDS cu două ieșiri și fază reglabilă
- Frecvență maximă de 50MHz și rată de eșantionare de 125 MSa/s
- Rezoluție verticală de 14 bits și lungime de undă de 16Kpts
- 48 de forme de undă arbitrare interne și 5 forme standard
- Funcții de modulație AM, FM, PM, DSB-AM, FSK, ASK, PWM, Sweep, Burst
- Contor de frecvență până la 200MHz pentru măsurători precise
- Conectivitate USB Host și Device, suport pentru stocare externă
- Compatibil cu osciloscoape digitale SDS1000 și control de la distanță opțional
Întrebări și răspunsuri ale clienților
Ce materiale și dimensiuni are acest generator și ce include cutia la achiziție?
Generatorul SDG1050 este fabricat cu o carcasă din plastic ABS ranforsat, conceput pentru laborator. Dimensiunile aproximative sunt 260 mm × 105 mm × 295 mm, iar greutatea este de aproximativ 3 kg. În cutie se includ, de obicei, generatorul, cablul de alimentare, 2 cabluri BNC, manualul de utilizare și CD-ul cu software. Conținutul poate varia în funcție de regiune sau distribuitor.
Cu ce sisteme și echipamente este compatibil și ce conectori folosește pentru ieșirea semnalelor?
SDG1050 este compatibil cu osciloscoape, bancuri de test și sisteme de automatizare care acceptă semnale analogice standard prin conectori BNC. Poate fi integrat cu software de PC (prin USB) și cu echipamente care suportă conexiune GPIB (opțional). Tensiunea de operare este de 100-240 VCA, 50/60 Hz, ceea ce îl face potrivit pentru majoritatea laboratoarelor.
Ce aspecte trebuie să am în vedere la instalare și cum se actualizează firmware-ul?
Instalarea necesită o suprafață stabilă, ventilație adecvată și împământare fiabilă. Este important să folosiți cablurile furnizate sau unele cu specificații echivalente pentru a preveni interferențele. Actualizarea firmware-ului se face prin portul USB Host, urmând instrucțiunile producătorului; se recomandă realizarea unui backup înainte și verificarea integrității fișierelor pentru a evita riscurile.
Ce limite de performanță are în ceea ce privește formele de undă și cum afectează rezoluția aceste semnale?
SDG1050 generează unde sinusoidale și pătrate de la 1 μHz până la 50 MHz, unde de impuls până la 5 MHz și forme arbitrare până la 5 MHz. Rezoluția sa verticală este de 14 biți, ceea ce permite definirea semnalului cu precizie ridicată în aplicații solicitante. Totuși, orice generare de semnal arbitrar prin DDS are limite în fidelitatea semnalului peste 5 MHz și depinde și de lungimea maximă a memoriei (16 kpts) disponibilă.
Care este frecvența maximă de ieșire a generatorului Siglent SDG1050?
Frecvența maximă de ieșire este de 50 MHz.
Câte canale de ieșire are acest generator de funcții?
Are 2 canale de ieșire independente.
Ce tipuri de forme de undă poate genera?
Poate genera forme de undă sinus, pătrat, rampă, impuls, zgomot alb gaussian și 48 de tipuri de forme arbitrare încorporate.
Este compatibil cu alte echipamente de măsurare?
Da, este compatibil cu osciloscoapele digitale din seria SDS1000 și poate fi controlat de la distanță prin portul GPIB opțional.
Ce funcții de modulație suportă acest generator?
Suportă modulație AM, FM, PM, DSB-AM, FSK, ASK, PWM, Sweep și Burst.
