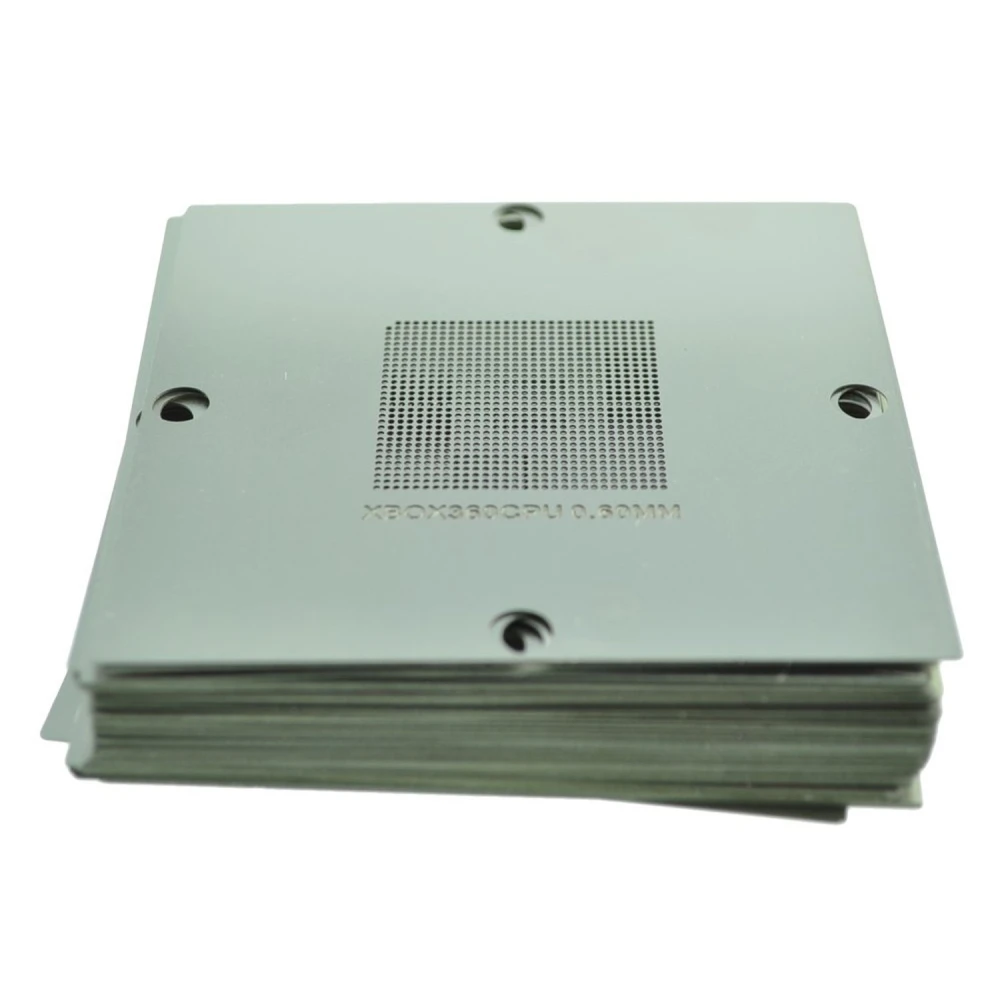

Set șabloane universale pentru MK-10 - 50 stencils pentru reballing

Set2 Stencils Universal Pentru Mk-10 include 50 de stencils concepute pentru o gamă largă de chipuri BGA, în special GPU-uri și CPU-uri de console (Xbox, PS3) și chipseturi de PC (Intel, ATI, NVIDIA, SiS, VIA). Avantajul față de stencils-urile universale generice constă în potrivirea precisă a pitch-ului și a distribuției bilelor (0,45 mm, 0,5 mm, 0,6 mm și 0,76 mm) pentru modele specifice, ceea ce reduce erorile de aliniere și îmbunătățește fiabilitatea reballing-ului pe chipuri populare și serii bine identificate.

Stencils-urile sunt fabricate din oțel inoxidabil, material standard datorită rezistenței mecanice, conductivității termice bune și durabilității în fața eroziunii provocate de pasta de lipit și curățarea frecventă. Grosimea tipică variază între 0,10 mm și 0,15 mm, fiind adecvată pentru a oferi rigiditate și a asigura transferul corect al pastei în timpul procesului de reballing.

Da, se recomandă curățarea imediată a stencils-urilor după fiecare utilizare cu alcool izopropilic (minimum 90%) și lavete fără scame pentru a evita blocarea orificiilor. Nu folosiți materiale abrazive care pot deteriora perforațiile. Uscarea completă previne coroziunea și prelungește durata de viață a stencil-ului.

Aceste stencils, deși precise pentru lucru manual și compatibile cu multe stații semi-automate, pot să nu se potrivească perfect în mașini automate de top care necesită fixare specifică pe model și toleranțe <0,05 mm. În acest caz, pot apărea mici nealinieri la componente cu layout-uri personalizate sau pad-uri non-standard. Pentru aplicații industriale, este recomandată verificarea compatibilității exacte.

Fiecare stencil este gravat cu denumirea IC-ului și pitch-ul corespunzător pentru a facilita identificarea în atelier. Totuși, la majoritatea distribuitorilor, setul se vinde complet, iar vânzarea individuală a pieselor de schimb nu este de obicei garantată. Se recomandă consultarea directă a furnizorului pentru cazuri de înlocuire.

Acest set este folosit pentru a facilita reballing-ul și lipirea precisă a componentelor IC în dispozitive electronice, în special în consolele Xbox și PS3.

Este compatibil cu stațiile de lipit MK-10, permițând aplicarea precisă a lipiturii pe diverse chip-uri.

Include șabloane pentru peste 50 de modele diferite, cu pitch de 0.45 mm, 0.5 mm, 0.6 mm și 0.76 mm.

În prezent, produsul nu este în stoc. Se recomandă consultarea unor produse alternative sau contactarea serviciului de asistență pentru disponibilități viitoare.

Da, setul include șabloane specifice pentru chip-urile consolelor Xbox și PS3, facilitând procesul de reballing.
